Bently Nevada 3500/65-01-00 145988-02+172103-01 Moniteur de température 16 canaux

Détails du produit

• Fabricant : Bently Nevada
• Série: 3500/65
• Modèle/Numéro de pièce: 350065-01-00, 145988-02, 172103-01
• Type de modèle : Moniteur de température 16 canaux

Sauvé

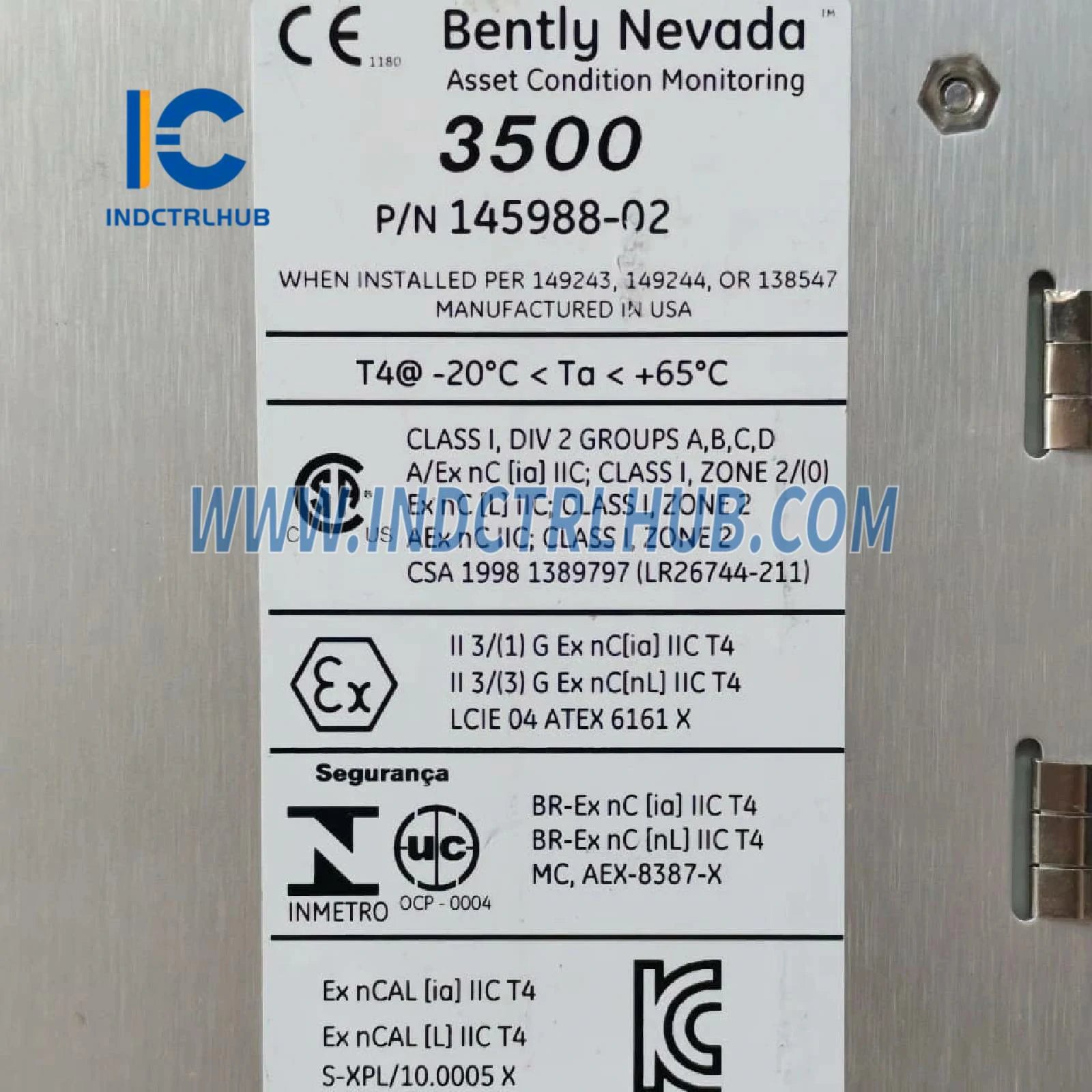

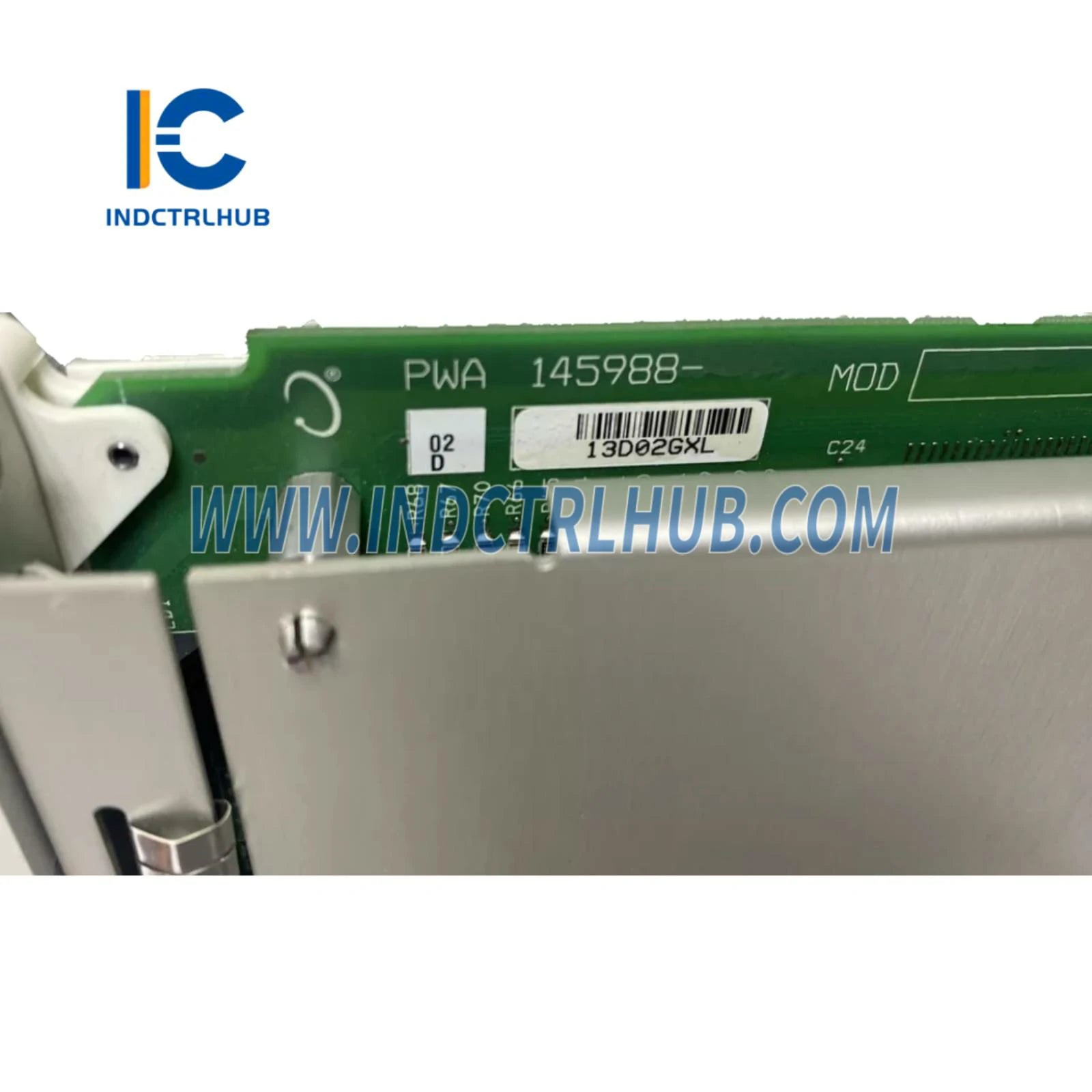

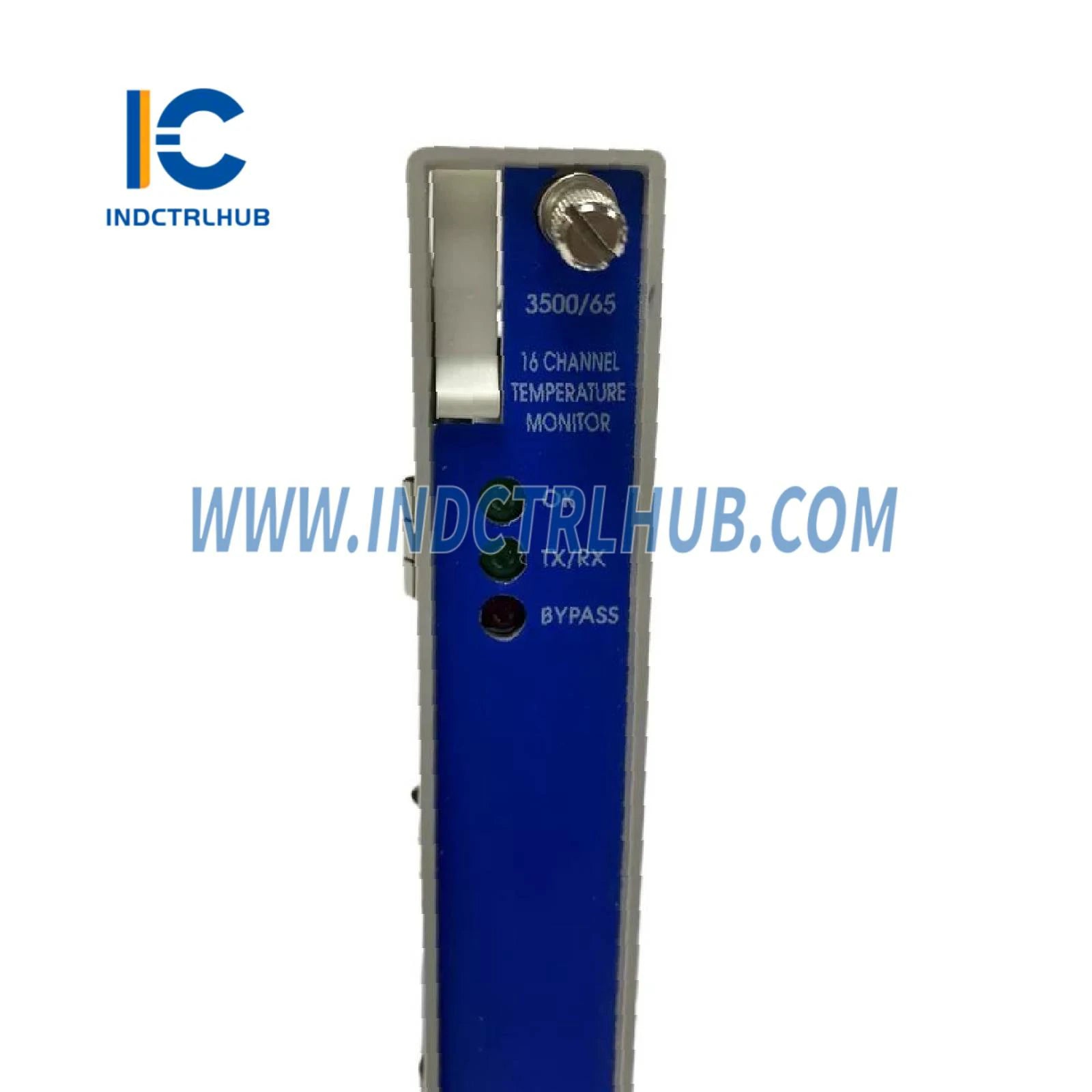

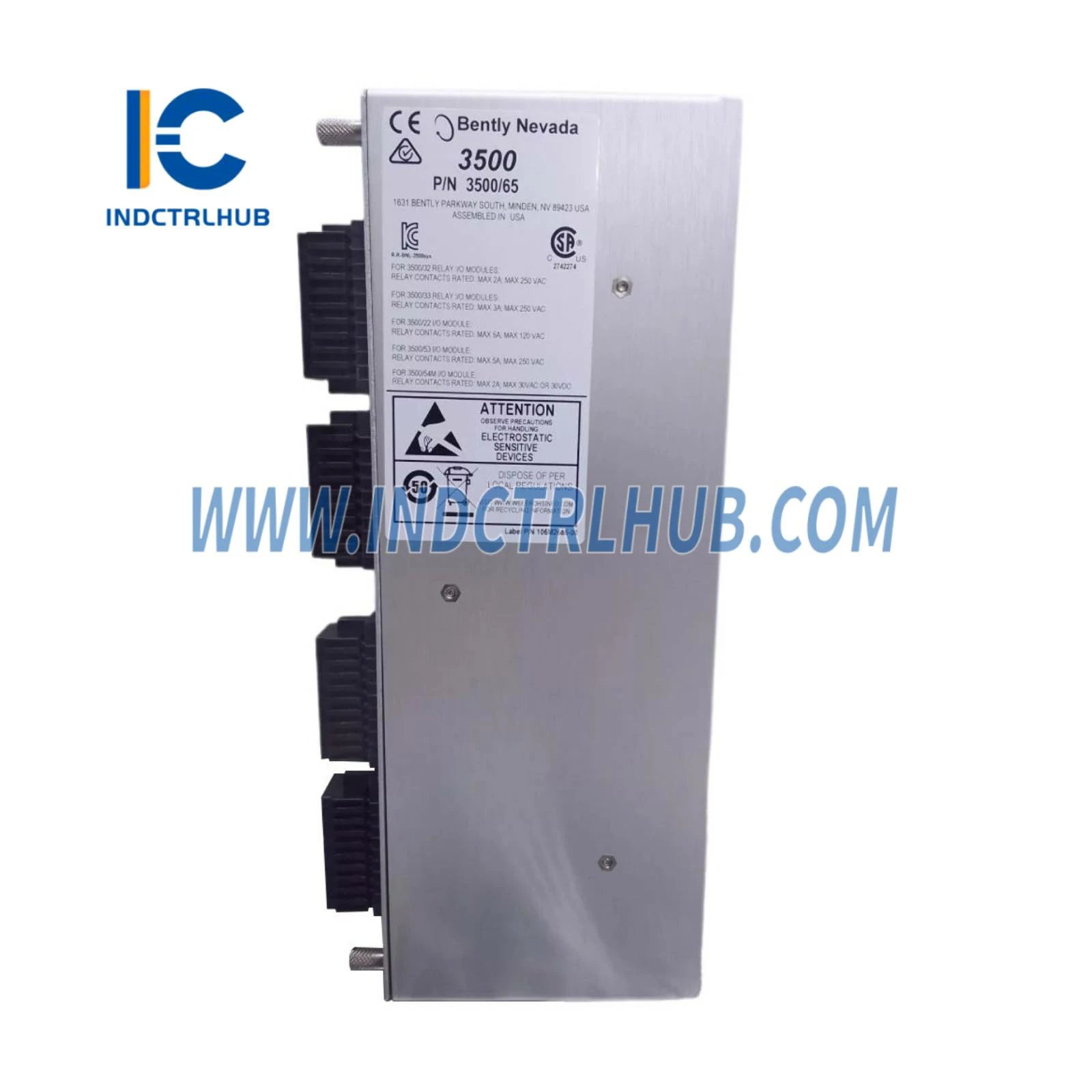

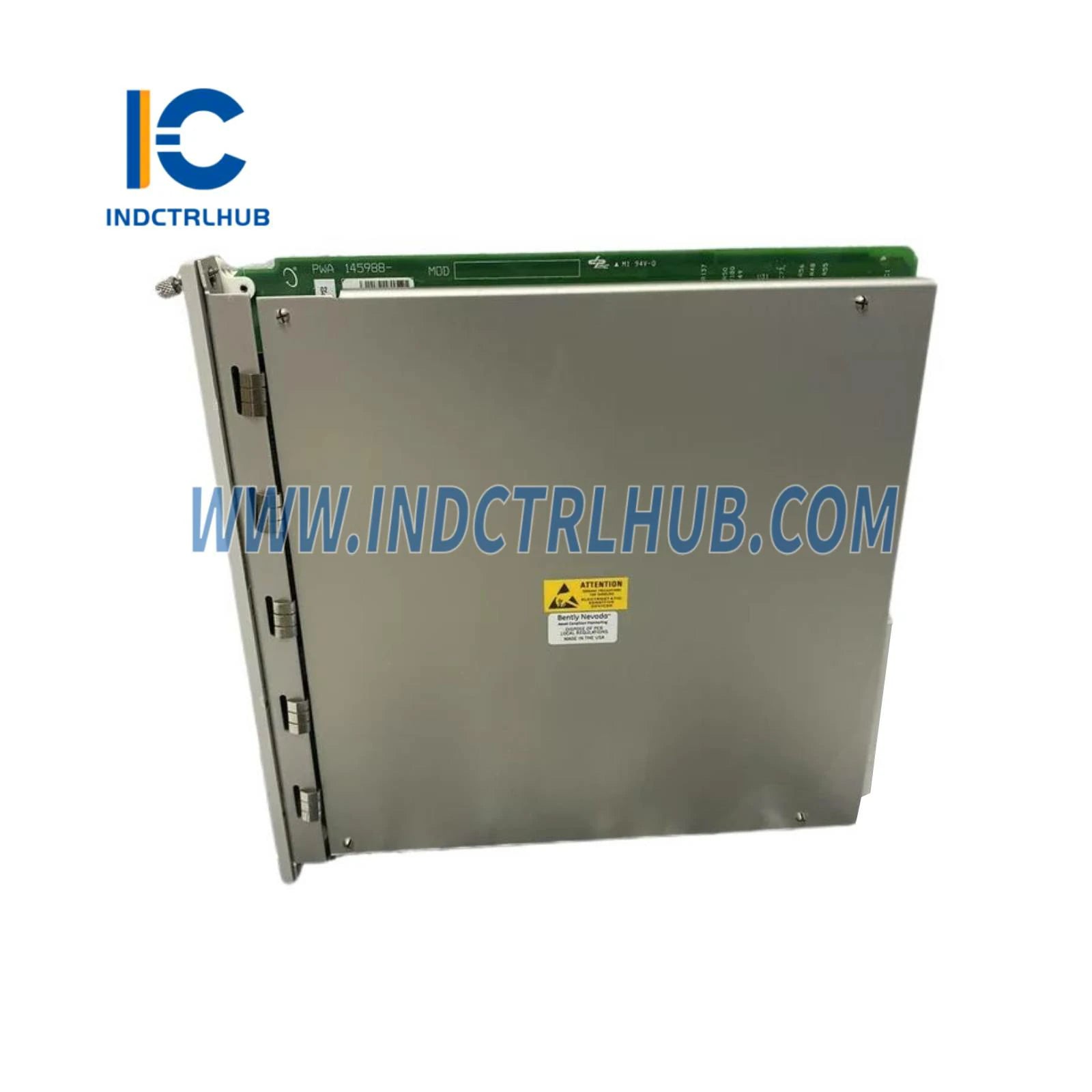

• 145988-02: Moniteur 3500/65

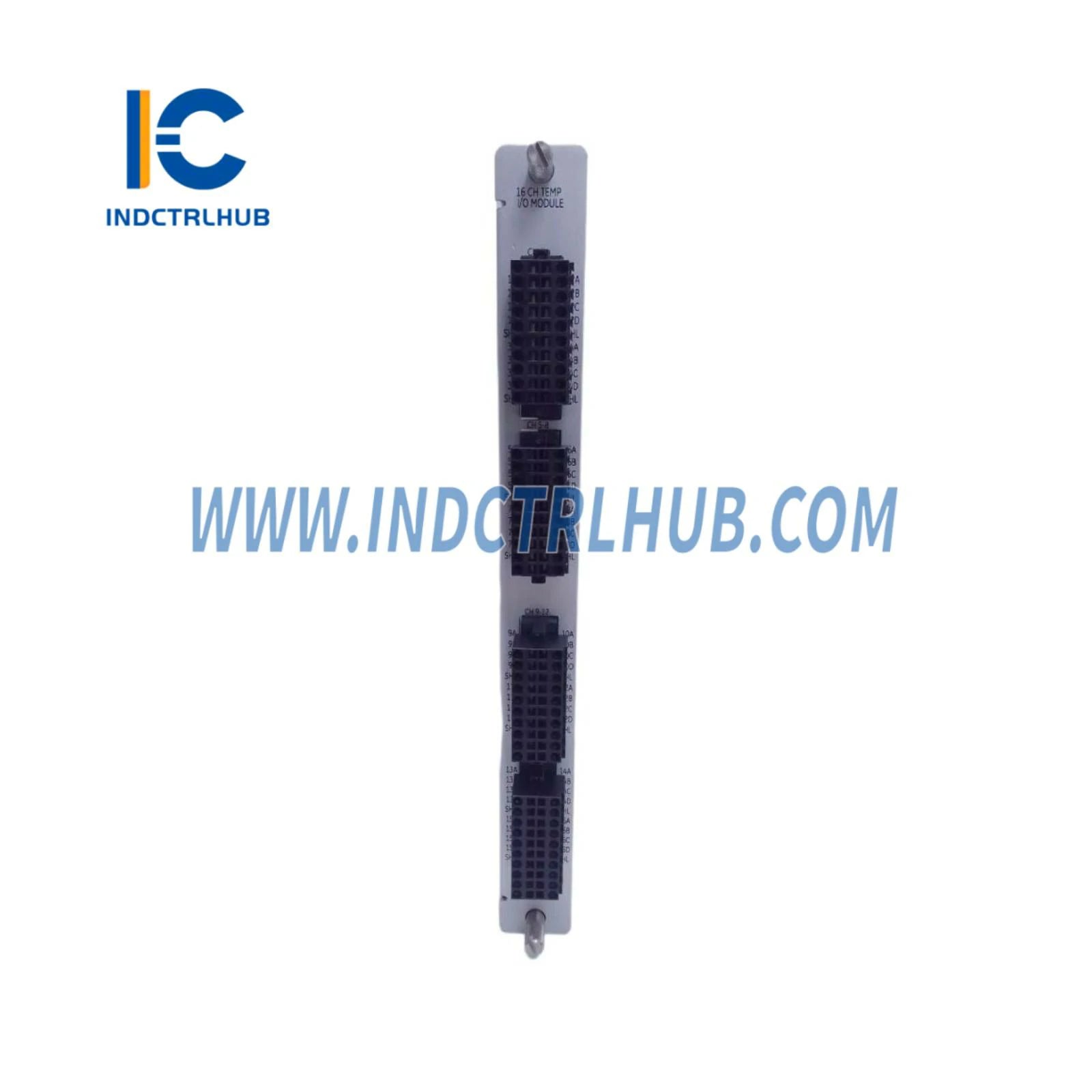

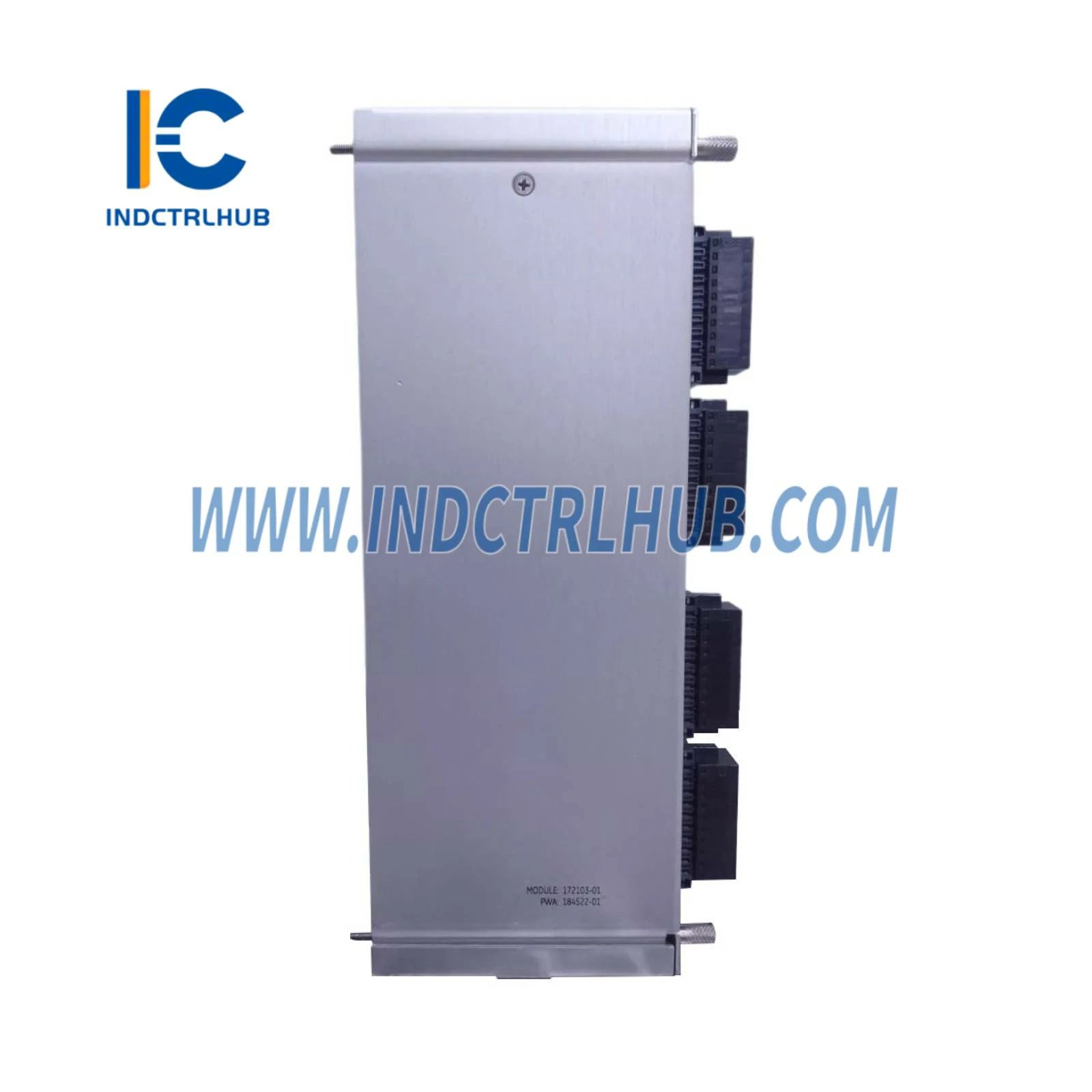

• 172103-01: 3500/65 RTD/Module TC à pointe isolée I/O (Terminaisons internes)

Description

Le moniteur 3500/65 offre 16 canaux de surveillance de la température. Il est conçu pour accepter à la fois les entrées de température RTD (Resistance Temperature Detector) et les entrées de température par thermocouple à pointe isolée (TC). Le moniteur conditionne ces entrées et les compare aux points de consigne d'alarme programmables par l'utilisateur pour une surveillance efficace.

Caractéristiques

Entrées

• Consommation d'énergie : 3 watts nominal
• Entrées de signal : 1 à 16 signaux de transducteur RTD ou thermocouple (TC) à pointe isolée.
• Impédance d'entrée : Supérieure à 1 MΩ pour chaque entrée de plomb.

Transducteurs pris en charge

• Thermocouples (TC):

  • Type E : -100°C à +1000°C (-148°F à +1832°F)
  • Type J : 0°C à +760°C (32°F à +1400°F)
  • Type K : 0°C à +1370°C (32°F à +2498°F)
  • Type T : -160°C à +400°C (-256°F à +752°F)

• Détecteurs de température à résistance (RTD):

  • 100 Ω RTD platine 3 fils et 4 fils (α = 0.00385) : -200°C à +850°C (-328°F à +1562°F)
  • RTD platine 100 Ω à 3 fils et 4 fils (α = 0.00392) : -200°C à +700°C (-328°F à +1292°F)
  • RTD nickel 3 fils et 4 fils 120 Ω : -80°C à +260°C (-112°F à +500°F)
  • RTD cuivre 10 Ω à 3 fils et 4 fils : -100°C à +260°C (-148°F à +500°F)

Limites environnementales

• Température de fonctionnement : -30°C à +65°C (-22°F à +150°F)
• Température de stockage : -40°C à +85°C (-40°F à +185°F)

Spécifications physiques

• Dimensions du module principal:

  • Hauteur : 241,3 mm (9,50 in)
  • Largeur : 24,4 mm (0,96 in)
  • Profondeur : 241,8 mm (9,52 in)
  • Poids : 0,91 kg (2,0 lbs)

• Dimensions du module E/S:

  • Hauteur : 241,3 mm (9,50 in)
  • Largeur : 24,4 mm (0,96 in)
  • Profondeur : 99,1 mm (3,90 in)
  • Poids : 0,45 kg (1,0 lb)

Informations de commande

• 3500/65-AA-BB:
  • A : Type de module E/S
    • 01 : TC à pointe RTD/isolée avec terminaisons internes
    • 02 : TC à pointe RTD/isolée avec terminaisons externes
  • B : Option d'approbation de l'agence
    • 00 : Aucun
    • 01 : CSA/NRTL/C
    • 02 : CSA/ATEX
