Product Description
Détails du produit
| Fabricant | Bently Nevada |
|---|---|
| Série | 3500/60 |
| Modèle/Numéro de pièce | 133811-01 |
| Type de modèle | Module de température |
Description
Les modules de température 3500/60 & 61 offrent six canaux de surveillance de la température, qui peuvent accepter à la fois des entrées de température capteur de température à résistance (RTD) et thermocouple (TC). Les modules conditionnent ces entrées et les comparent aux points de consigne d'alarme programmables par l'utilisateur pour fournir une surveillance critique de votre machinerie.
La principale différence entre les modules 3500/60 et 3500/61 est que le 3500/61 inclut des sorties enregistreur pour chacun de ses six canaux, alors que le 3500/60 n'en dispose pas. Les deux modèles offrent une fonctionnalité identique en termes de surveillance de la température et de gestion des alarmes.
Les modules E/S utilisés avec le système 3500/60 possèdent des propriétés d'isolation spécifiques pour protéger le système des défauts sur le terrain :
- Isolation du système : 500Vdc
- Isolation canal à canal : 250Vdc Cette isolation est importante pour garantir la sécurité et la fiabilité lors de scénarios de défaut.
Caractéristiques principales
- Entrées de température : Accepte à la fois les entrées RTD et TC.
- Points de consigne d'alarme : Permet des alarmes programmables par l'utilisateur.
- Isolation canal à canal : Assure la protection du système.
-
Limites environnementales :
- Température de fonctionnement : -30°C à +65°C (-22°F à +150°F) avec modules E/S à terminaison interne/externe, 0°C à +65°C (32°F à +150°F) avec modules E/S à barrière interne.
- Température de stockage : -40°C à +85°C (-40°F à +185°F).
-

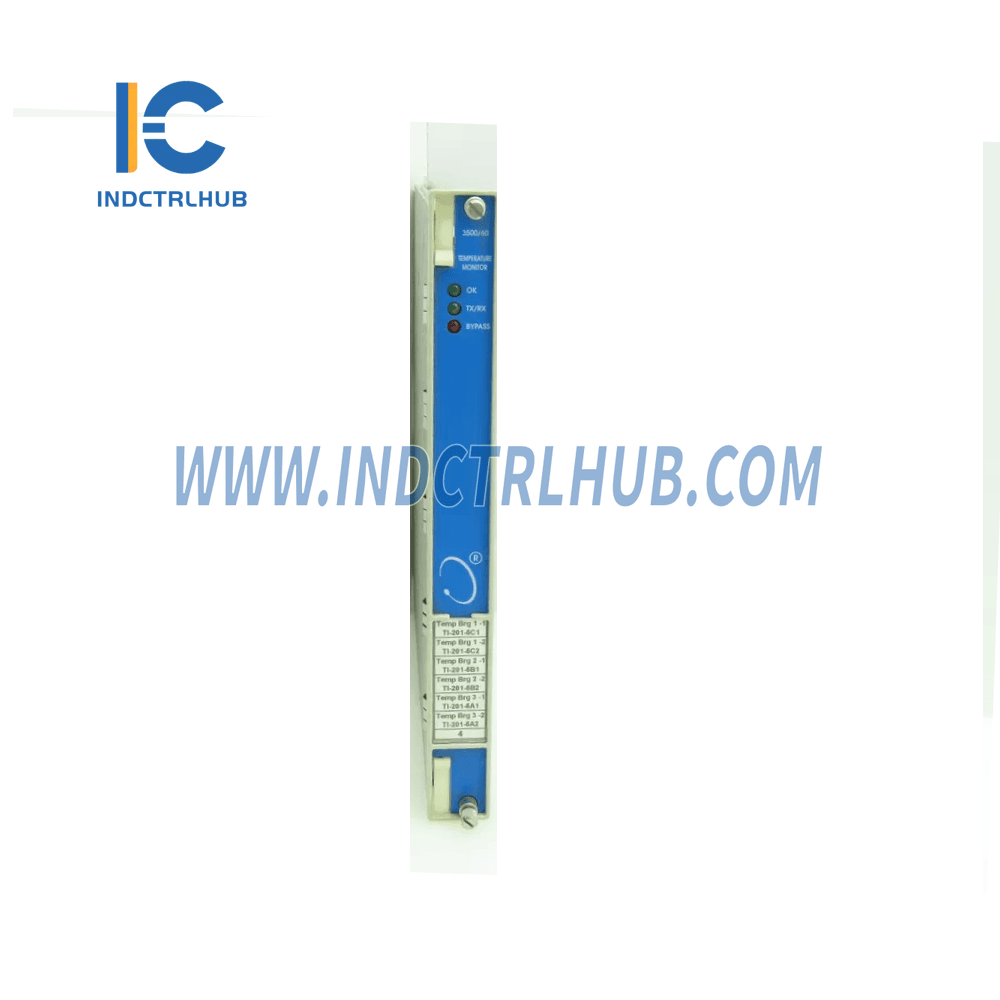

LED du panneau avant :
- LED OK : Indique un fonctionnement normal.
- LED TX/RX : Indique la communication avec d'autres modules.
- LED de contournement : Indique lorsque le module est en mode contournement.
Spécifications physiques
| Composant | Dimensions (H x L x P) | Poids |
|---|---|---|
| Module de surveillance | 241,3 mm x 24,4 mm x 241,8 mm | 0,91 kg (2,0 lb) |
| Modules d'E/S | 241,3 mm x 24,4 mm x 99,1 mm | 0,45 kg (1,0 lb) |
Informations de commande
Sans sorties d'enregistreur :
3500/60-AA-BB
| A : Type de module d'E/S | Description |
|---|---|
| 01 | Module d'E/S RTD/TC non isolé Terminaisons internes |
| 02 | Module d'E/S non isolé RTD/TC Terminaisons externes |
| 03 | Terminaisons internes du module E/S isolé TC |
| 04 | Terminaisons externes du module E/S isolé TC |
| 05 | Module E/S RTD/TC non isolé avec barrières internes |
| B : Option d'approbation de l'agence | Description |
|---|---|
| 00 | Aucun |
| 01 | CSA/NRTL/C (Classe 1, Division 2) |
| 02 | ATEX/IECEx/CSA (Classe 1, Zone 2) |
