Product Description
Détails du produit
| Fabricant |
Bently Nevada |
| Série |
3500/44M |
| Modèle/Numéro de pièce |
176449-03 |
| Type de modèle |
Moniteur de vibration GT aérodérivé |
Description
Le 3500/44M Aeroderivative GT Vibration Monitor est un module à quatre canaux conçu pour les applications de turbines à gaz aérodérivées. Il surveille en continu l'état des machines en comparant les paramètres aux seuils d'alarme configurés par l'utilisateur afin de déclencher des alarmes, garantissant ainsi la protection des machines. De plus, il communique des données essentielles sur la machine au personnel des opérations et de la maintenance.
Caractéristiques
-
Protection des machines : Compare en continu les paramètres surveillés aux seuils d'alarme.
-
Communication améliorée : Fournit des informations essentielles sur la machine pour l'efficacité opérationnelle et la maintenance.
-
Options d'E/S configurables : Options de connexion flexibles pour s'adapter à des applications spécifiques.
Spécifications techniques
Sorties
-

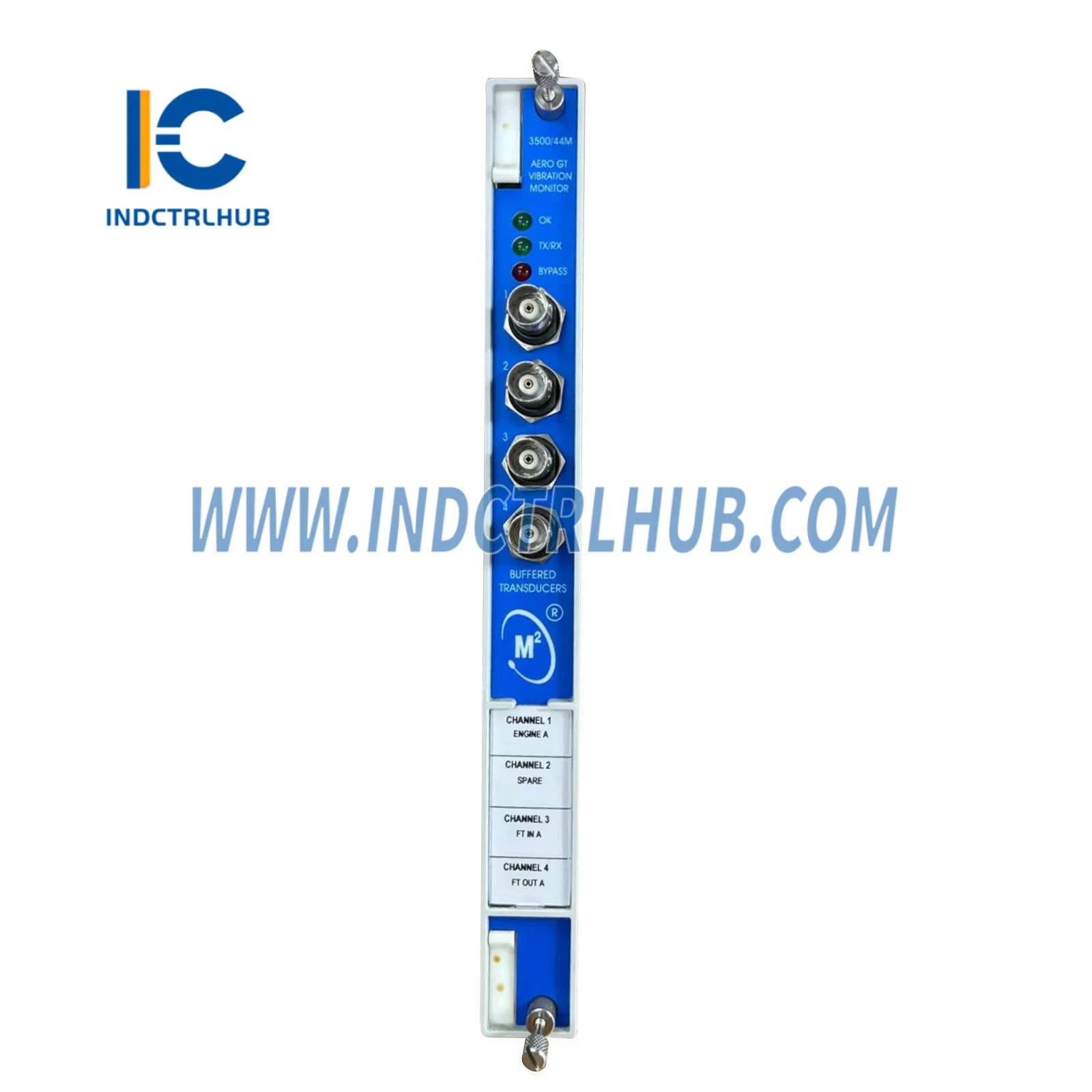

Voyants du panneau avant :
-
LED OK : S'allume lorsque le moniteur fonctionne correctement.
-
LED TX/RX : Clignote lors de la communication avec d'autres modules dans la baie.
-
LED de contournement : Indique lorsque le moniteur est en mode contournement.
Physique
| Composant |
Dimensions (H x L x P) |
Poids |
| Moniteur principal |
241,3 mm x 24,4 mm x 241,8 mm (9,50 in x 0,96 in x 9,52 in) |
0,91 kg (2,0 lb) |
| Module d'E/S |
241,3 mm x 24,4 mm x 99,1 mm (9,50 in x 0,96 in x 3,90 in) |
0,45 kg (1,0 lb) |
Informations de commande
| Numéro de pièce du moniteur |
3500/44-AA-BB |
| A : Type de module d'E/S |
|
| 01 |
Module I/O Aero GT avec terminaisons internes |
| 02 |
Module I/O Aero GT avec terminaisons externes |
| 05 |
Module d'E/S Prox/Velom avec terminaisons internes |
| 06 |
Module d'E/S Prox/Velom avec terminaisons externes |
| 07 |
Module d'E/S Multimode Prox/Velom avec Terminaisons Internes |
| 08 |
Module d'E/S Multimode Prox/Velom avec Terminaisons Externes |
| B : Option d'approbation pour zone dangereuse |
|
| 00 |
Aucun |
| 01 |
cNRTLus (Classe 1, Division 2) |
| 02 |
ATEX/IECEx/CSA (Classe 1, Zone 2) |
