Product Description
Détails du produit

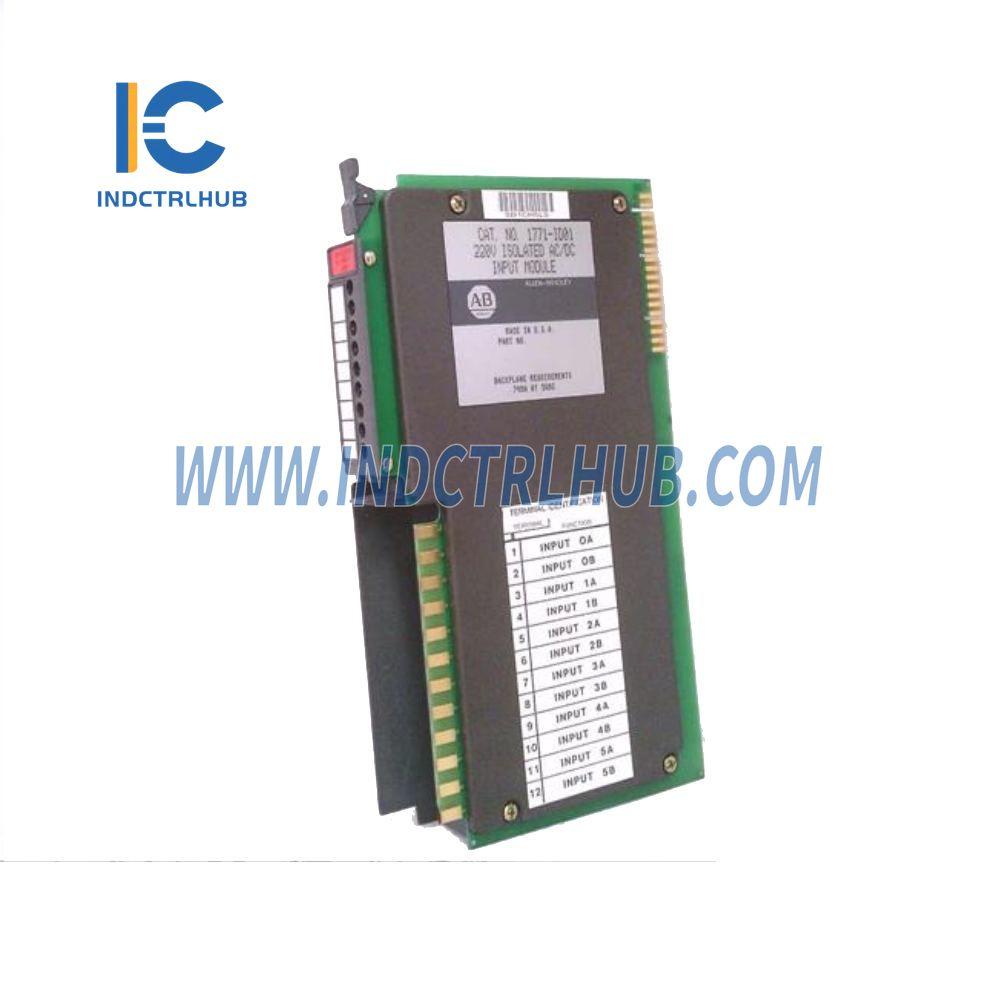

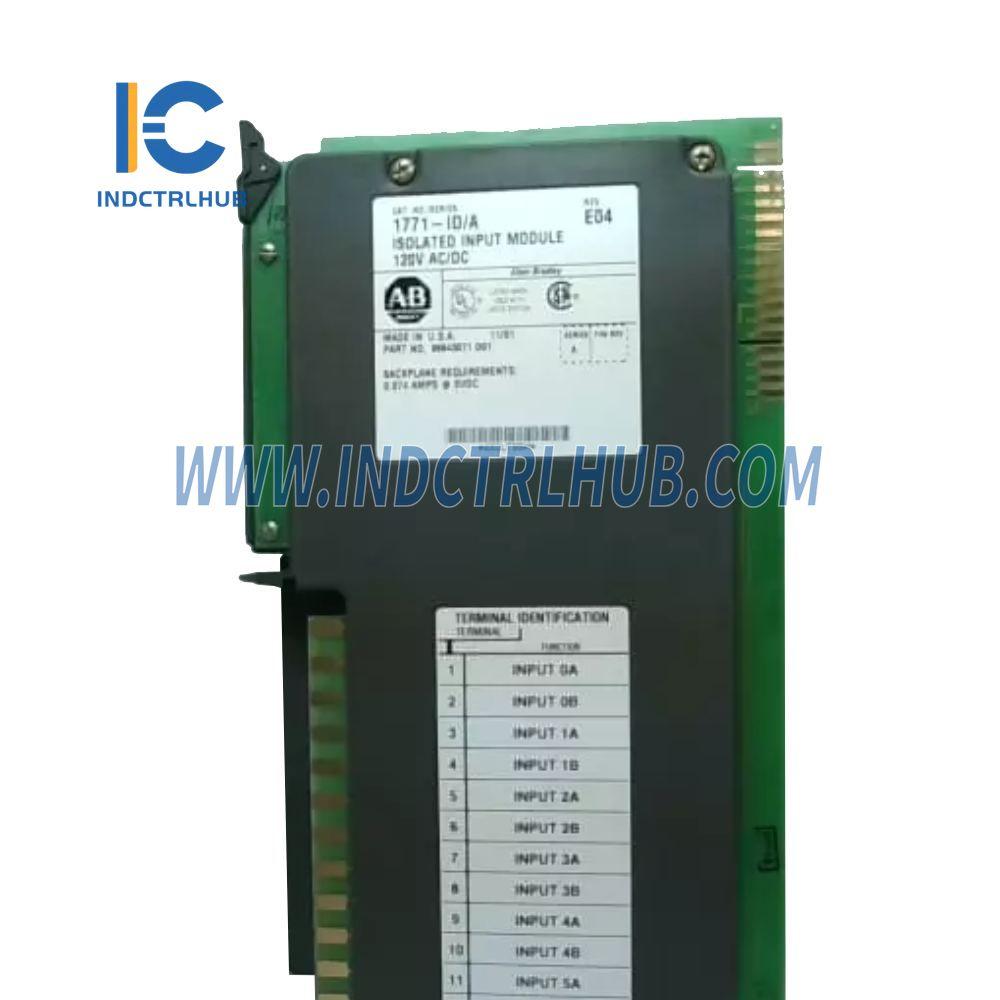

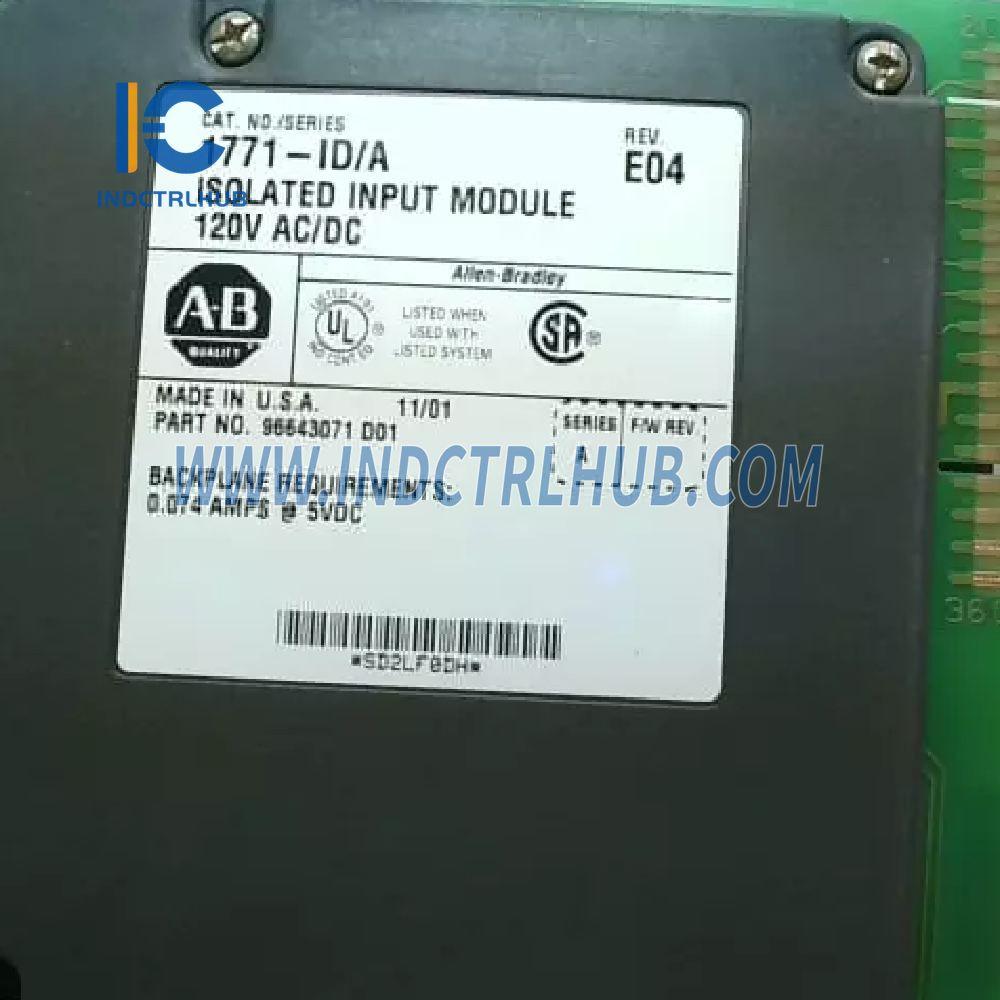

Fabricant : Allen-Bradley
Numéro de modèle/pièce : PLC5 1771-ID01
Description : Module d'entrée AC/DC isolé
Caractéristiques
| Champ | Information |
|---|---|
| Entrées par module | 6 |
| Emplacement du module | Châssis d'E/S 1771 |
| Tension d'entrée nominale | 220/240V AC @ 47-63Hz, 240V DC |
| Courant d'entrée nominal | 3,0mA @ 220V AC 50Hz, 3,5mA @ 220V AC 60Hz, 3,0mA @ 220V DC |
| Plage de tension d'entrée | 184V AC à 276V AC, 184V DC à 276V DC |
| Retard du signal d'entrée | 20+10ms pour AC, 10+4ms pour DC |
| Délai de mise en marche à arrêt | 20+10ms pour AC, 20+9ms pour DC |
| Courant en état de conduction (Minimum) | 1,8 mA |
| Tension en conduction (minimum) | 184 V CA |
| Courant en état d'arrêt (maximum) | AC : 0,7mA, DC : 1,0mA |
| Tension en état d'arrêt (Maximum) | 102.09V AC, 144.4V DC |
| Impédance d'entrée | Se référer au schéma simplifié |
| Dissipation de puissance | 2,4 Watts (max.), 0,4 Watts (min.) |
| Dissipation thermique | 8,2 BTU/h (max.), 1,4 BTU/h (min.) |
| Courant du fond de panier | 74 mA |
| Tension d'isolement | Conforme ou supérieur à la norme UL 508 et à la norme CSA C22.2 No. 142 |
| Température de fonctionnement | 0°C à 60°C (32°F à 140°F) |
| Température de stockage | -40°C à 85°C (-40°F à 185°F) |
| Humidité relative | 5 % à 95 % sans condensation |
| Taille du fil | 14 gauge (2mm) conducteur multibrins (max), isolation de 3/64 pouce (1,2mm) (max) |
| Catégorie | Cléage, Bras de câblage sur le terrain |
| Couple de serrage de la vis du bras de câblage | 7 à 9 pouces-livres |
| Certification d'agence | Certifié CSA, CSA Classe I, Division 2, Groupes A, B, C, D certifié |
| Liste UL | homologué UL |
| CE Mark | Marqué CE pour toutes les directives applicables |
| Instructions d'installation | 1771-2.102 |
