Product Description
Détails du produit

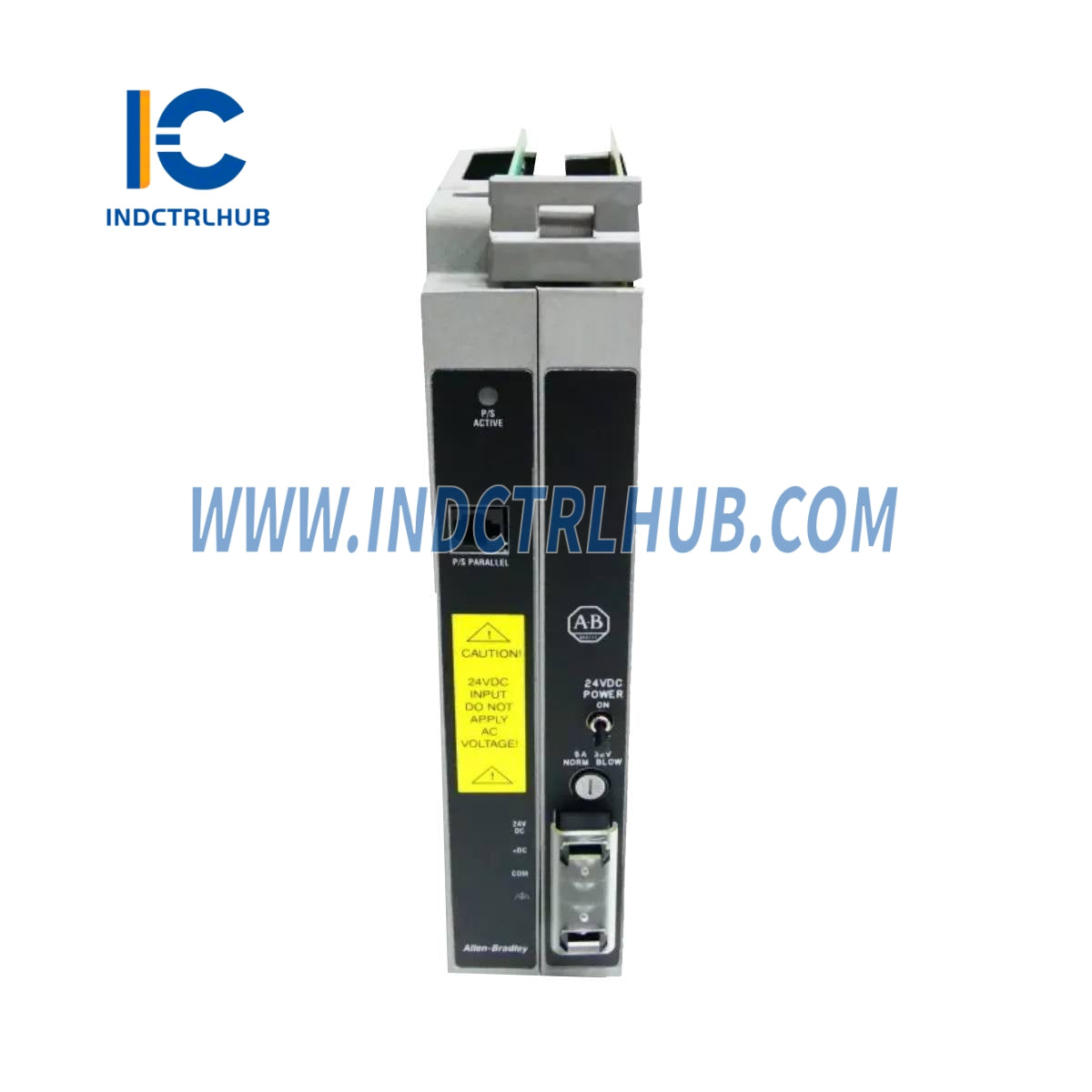

Fabricant : Allen-Bradley
Numéro de modèle/pièce : 1771-P5E
Description : Module d'alimentation
Caractéristiques
|
Attribut |
Valeur |
|---|---|
|
Emplacement du module |
2 emplacements adjacents dans un châssis I/O 1771 |
|
Tension d'entrée nominale |
120V AC (pour 1771-P3, P4, P5) / 24V DC (pour 1771-P5E) |
|
Plage de tension d'entrée |
97 à 132 V AC rms (pour 1771-P3, P4, P5) / 20,5 à 30 V DC (pour 1771-P5E) |
|
Puissance d'entrée |
23 Watts (pour 1771-P3) / 57 Watts (pour 1771-P4, P5, P5E) |
|
Gamme de fréquences |
50/60Hz (pour 1771-P3, P4, P5) / Non applicable (pour 1771-P5E) |
|
Tension d'isolement |
2160V DC pendant 1s, 1500V RMS pendant 1s (ligne d'entrée à la masse du châssis) |
|
Tension de sortie |
5,06 V CC (+ 3,8 %) |
|
Courant de sortie |
3A @ 5V CC (pour 1771-P3) / 8A @ 5V CC maximum (pour 1771-P4, P5, P5E) |
|
Fusible |
1A 125V fusible à fusion lente (pour 1771-P3), 1,5A 125V fusible à fusion lente (pour 1771-P4, P5), 5A 32V fusible à fusion normale (pour 1771-P5E) |
|
Délai de perte de puissance |
13,6 ms (+3,6 ms) Réglable (pour 1771-P3, P4, P5) / 60 ms (pour 1771-P5E) |
|
Approbation de l'agence |
UL, CSA (pour 1771-P3, P4) / UL, CSA/H (pour 1771-P5, P5E) |
|
Conformité aux normes |
EMI/RFI, émissions rayonnées CISPR 11 Classe A, émissions conduites CISPR 11 Classe A, immunité rayonnée 10V/m |
|
Conditions environnementales |
Température de fonctionnement : 0 à 60°C (32 à 140°F) Température de stockage : -40 à 85°C (-40 à 185°F) Humidité relative : 5 à 95 % sans condensation |
|
Poids |
1,6 lbs (0,73 kg) (pour 1771-P3) / 2,3 lbs (1,04 kg) (pour 1771-P4) / 2,6 lbs (1,18 kg) (pour 1771-P5E) |
|
Câble de mise en parallèle |
Numéro de catalogue 1771-CT |
|
Saisie - Fente main droite |
Entre 12 et 14 (pour 1771-P3) Entre 18 et 20 (pour 1771-P4) Entre 12 et 14 (pour 1771-P5) Entre 20 et 22 (pour 1771-P5E) |
|
Transformateur externe (si utilisé) |
60VA (pour 1771-P3) / 150VA (pour 1771-P4) / Non applicable (pour 1771-P5E) |
