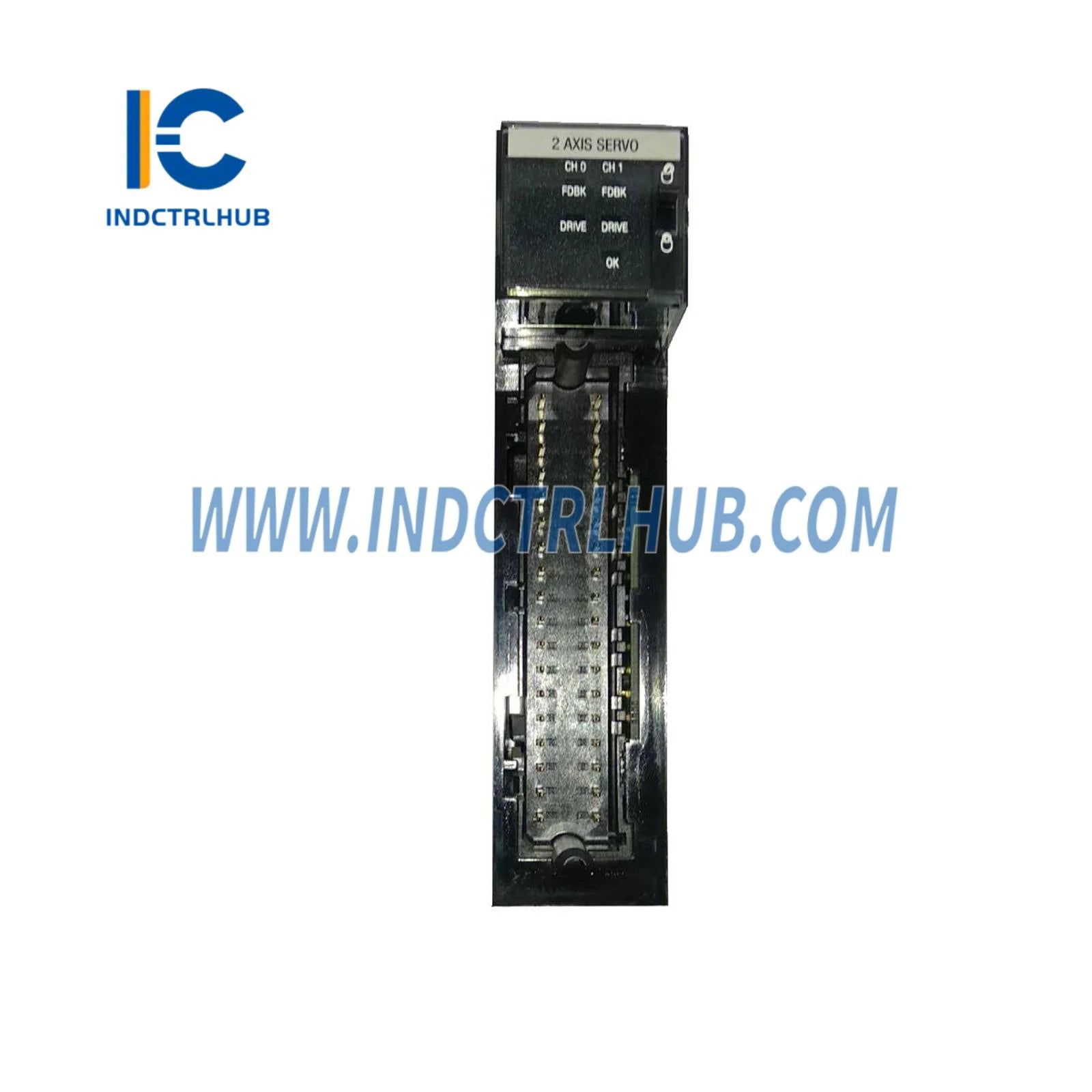

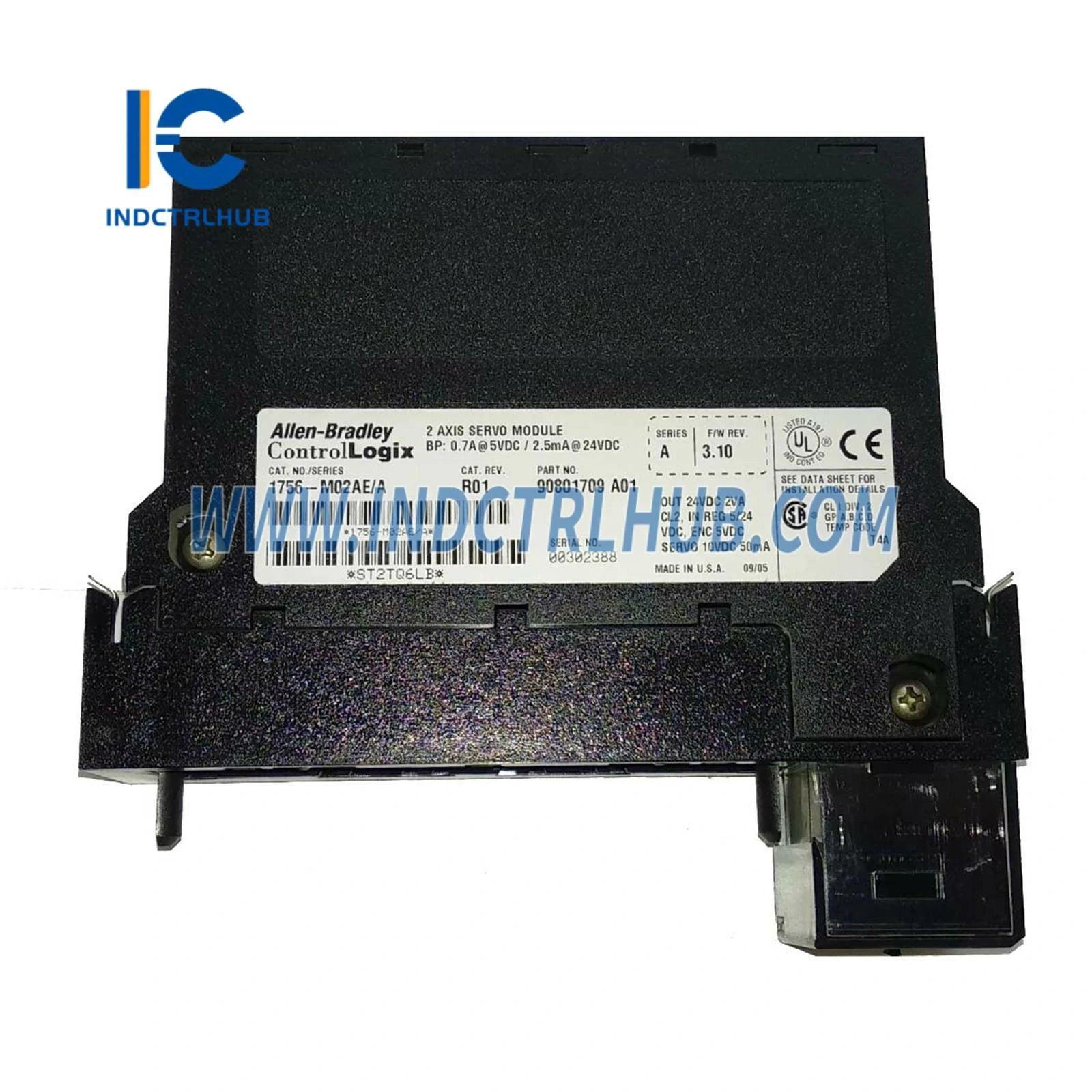

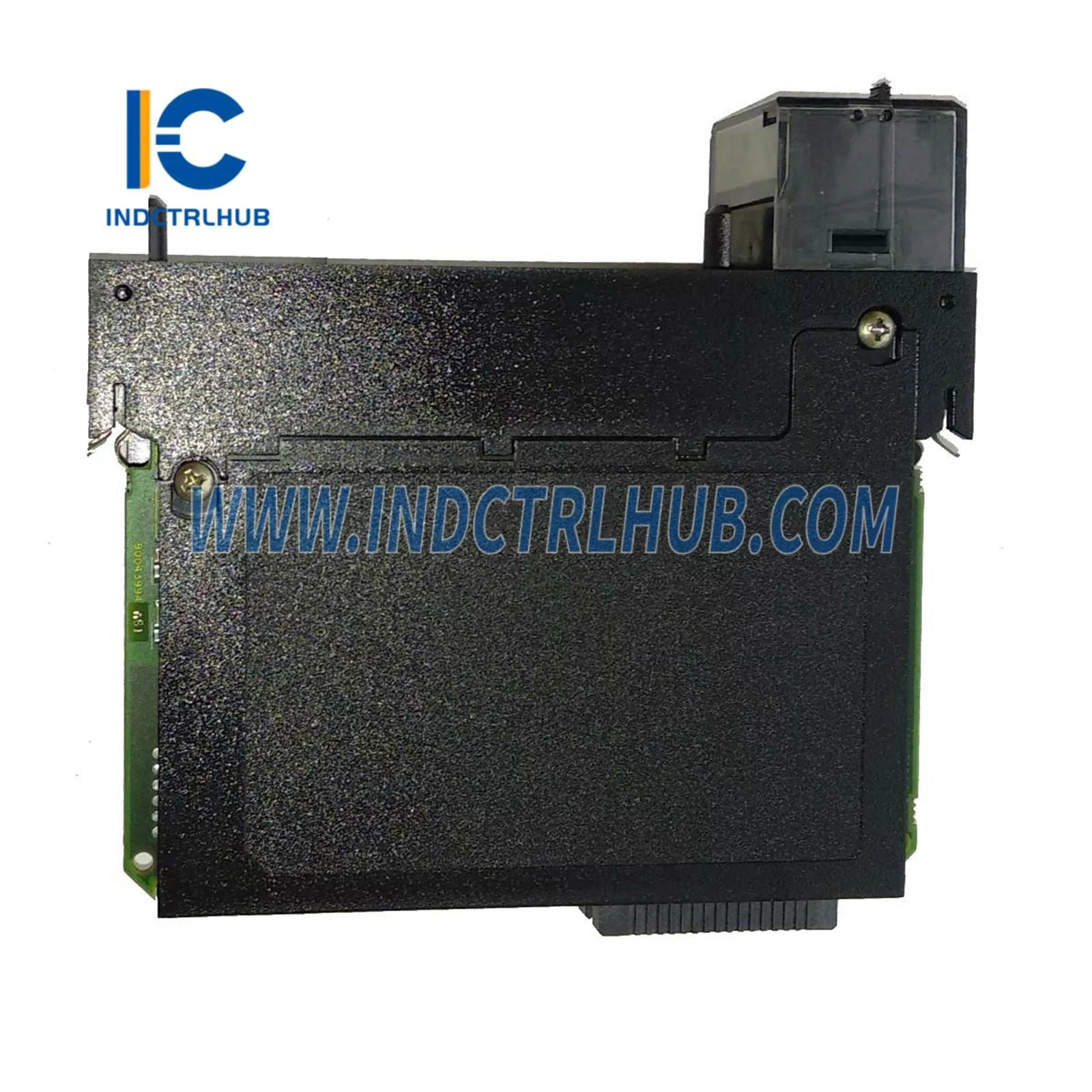

Allen-Bradley 1756-MO2AE/A ControlLogix 5580 Controller
Présentation du produit
Le Allen-Bradley 1756-MO2AE/A est un contrôleur ControlLogix 5580 haute performance conçu pour les applications de contrôle de mouvement en automatisation industrielle. Ce module offre un contrôle précis des servomoteurs, encodeurs et dispositifs de rétroaction, garantissant une exécution précise des mouvements dans les environnements de fabrication et de contrôle des processus.
Spécifications techniques
Conditions environnementales
| Attribut |
1756-M02AE, 1756-M02AEK |
1756-M02AS, 1756-M02ASK |
1756-HYD02, 1756-HYD02K |
| Température de fonctionnement |
0…60 °C (32…140 °F) |
|
|
| Température de stockage |
-40…85 °C (-40…185 °F) |
|
|
| Température de l'air ambiant, max |
60 °C (140 °F) |
|
|
| Immunité EFT/B |
IEC 61000-4-4 : ±1 kV à 5 kHz sur les ports de signal blindés |
|
|
| Immunité transitoire aux surtensions |
IEC 61000-4-5 : ±1 kV ligne-terre (CM) sur ports de signal blindés |
|
|
| Immunité RF conduite |
IEC 61000-4-6 : 10 V rms avec onde sinusoïdale de 1 kHz modulée en amplitude à 80 % de 150 kHz à 80 MHz |
|
|
| Indice de type d'enceinte |
Aucun (style ouvert) |
|
|
Caractéristiques électriques
| Tensions et intensités nominales |
1756-M02AE/M02AEK |
1756-M02AS/M02ASK |
1756-HYD02/HYD02K |
| Alimentation du fond de panier |
5,1 V CC, 700 mA max. ; 24 V CC, 2,5 mA max. |
|
|
| Saisir |
Enregistrement 5/24V CC, 2 mA |
Enregistrement 5V DC, 5 mA; 24V DC, 5 mA |
Enregistrement 5V DC, 5 mA; 24V DC, 5 mA |
| Entrée de l'encodeur |
5 V CC, 80 mA |
SSI - 5 V CC, 30 mA |
LDT - 5 V CC, 30 mA |
| Sortie (Servo) |
±10 VCC, 50 mA |
±10 V, 2 mA |
±10 V, 2 mA |
| Autres sorties |
24V DC, 2VA, CL2 (Relais) |
SSI - 5.5V DC, 50 mA |
LDT - 5.5V DC, 50 mA |
Isolation et câblage
| Attribut |
Caractéristiques |
| Tension d'isolement |
30V (continu), type d'isolation de base, entrées vers le backplane. Pas d'isolation entre les sorties et entrées de terrain individuelles. |
| Taille du fil (1756-TBCH, 1756-TBS6H) |
0,33…2,1 mm² (22…14 AWG) fil de cuivre blindé, massif ou multibrins, classé à 105 °C (221 °F) |
| Couple de serrage du bornier |
0,5 Nm (4,4 pound-inches) |
| Indice de charge du pilote (Sortie relais) |
24 V CC, 2 VA |
| Code de température nord-américain |
T4A |
