امرسون KJ3204X1-BA1 VE4002S1T2B5 12P3275X022 ماژول خروجی دیجیتال

Manufacturer: Emerson
Product No.: 12P3275X022
Condition:1000 موجود در انبار
Product Type: کارت سری 2 با 32 کانال، 24 ولت DC بالا
Product Origin: 6954789034567
Payment: T/T, Western Union
Weight: 1000g
Shipping port: Xiamen
Warranty: 12 months

تعداد

پشتیبانی ۲۴/۷
بازگشت کالا تا ۳۰ روز
ارسال سریع

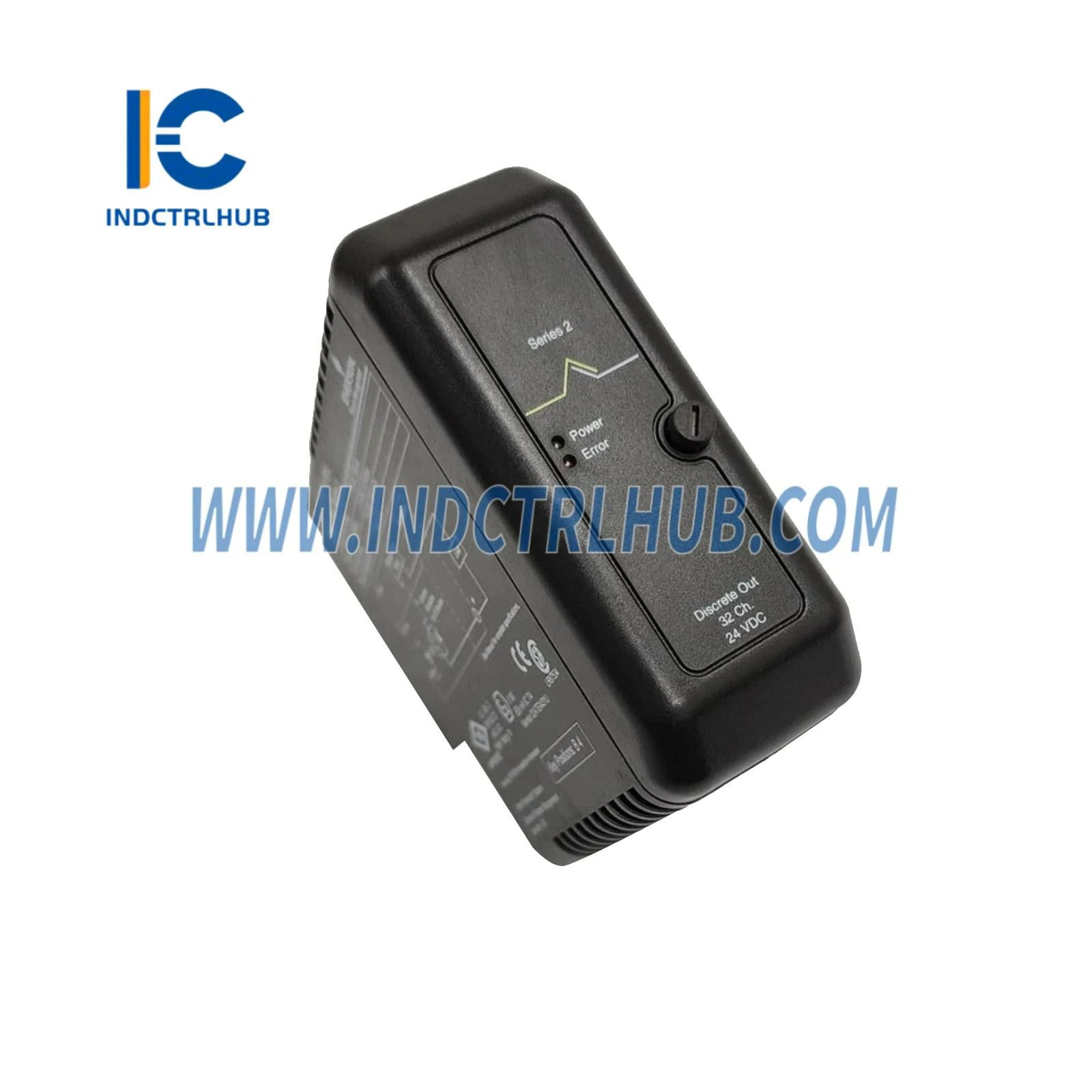

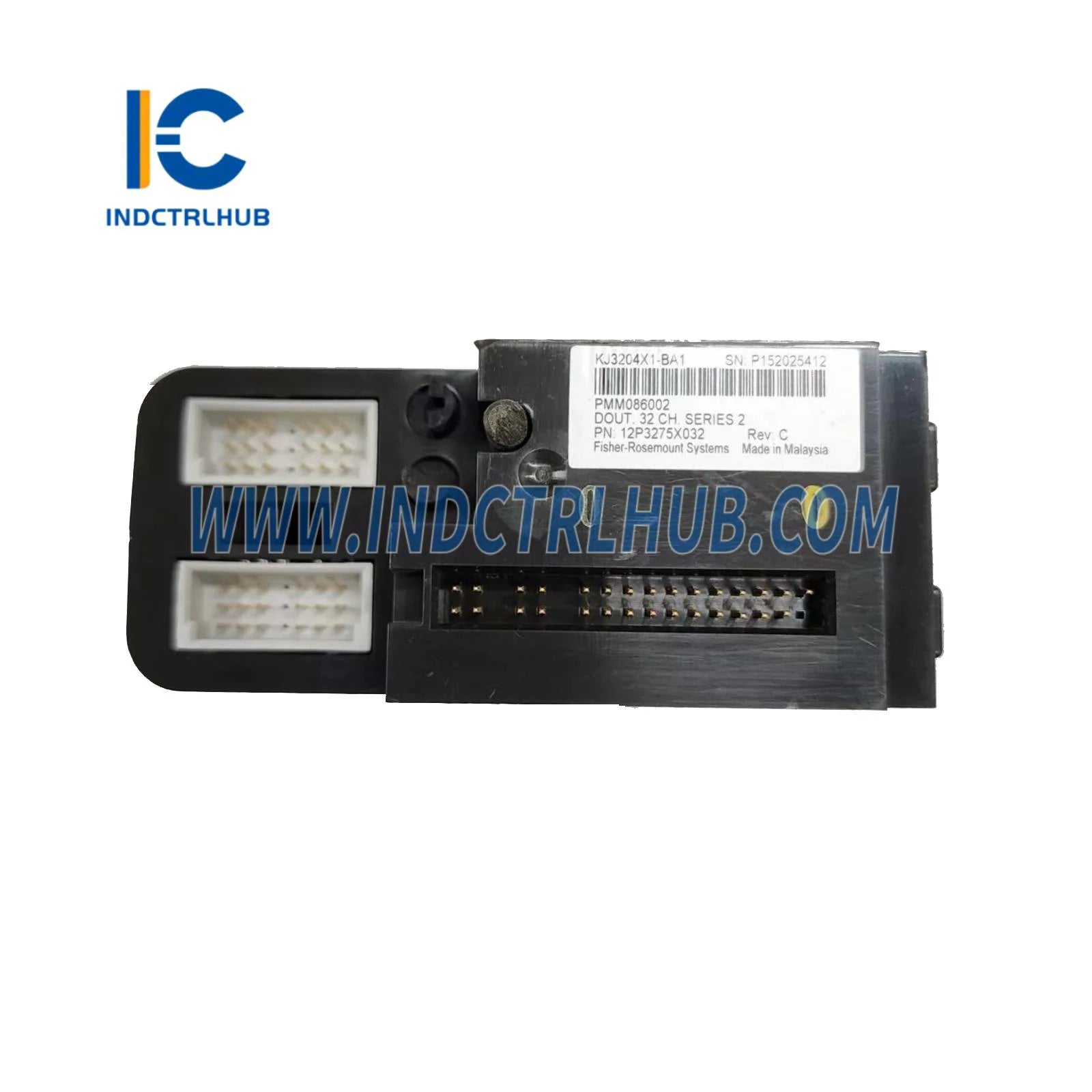

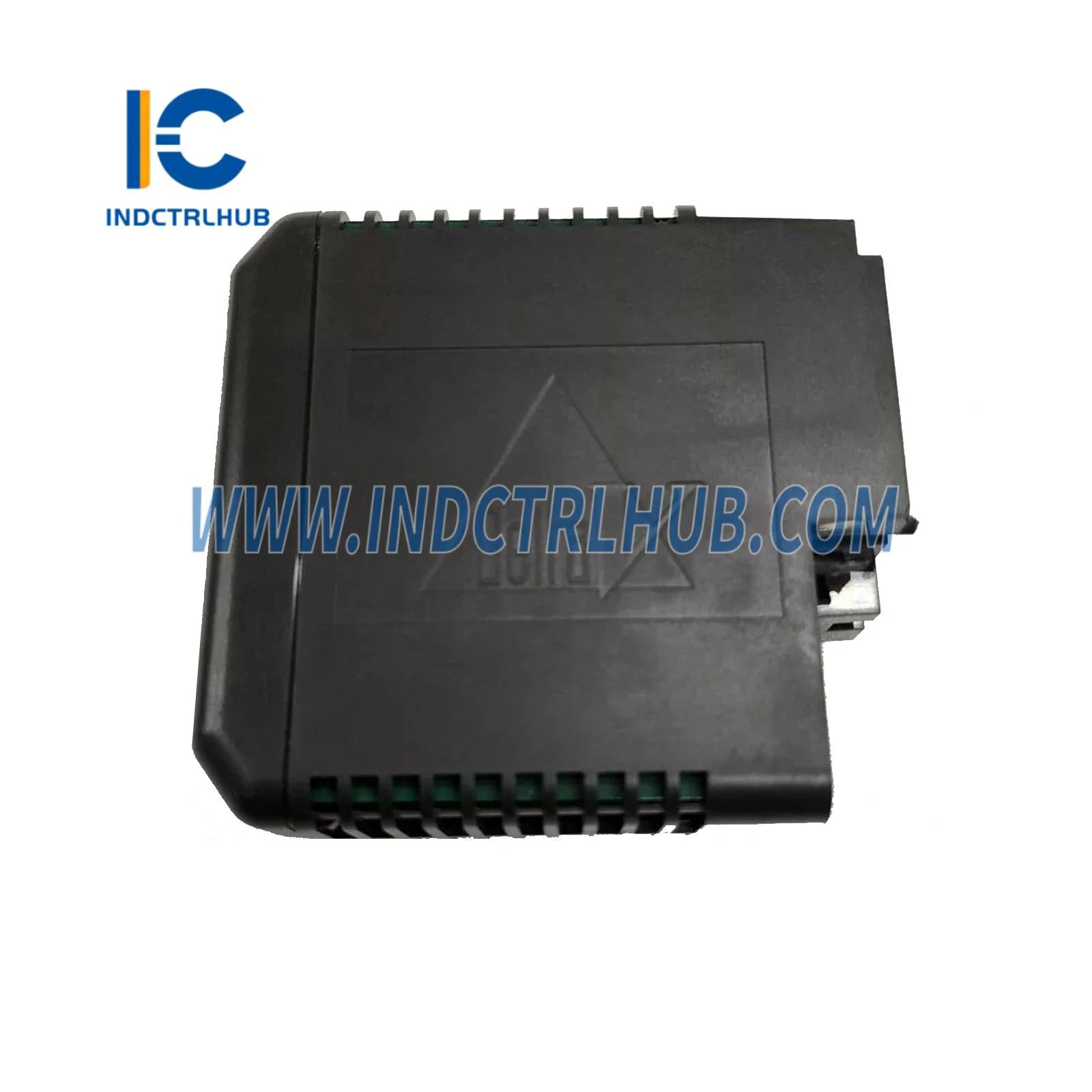

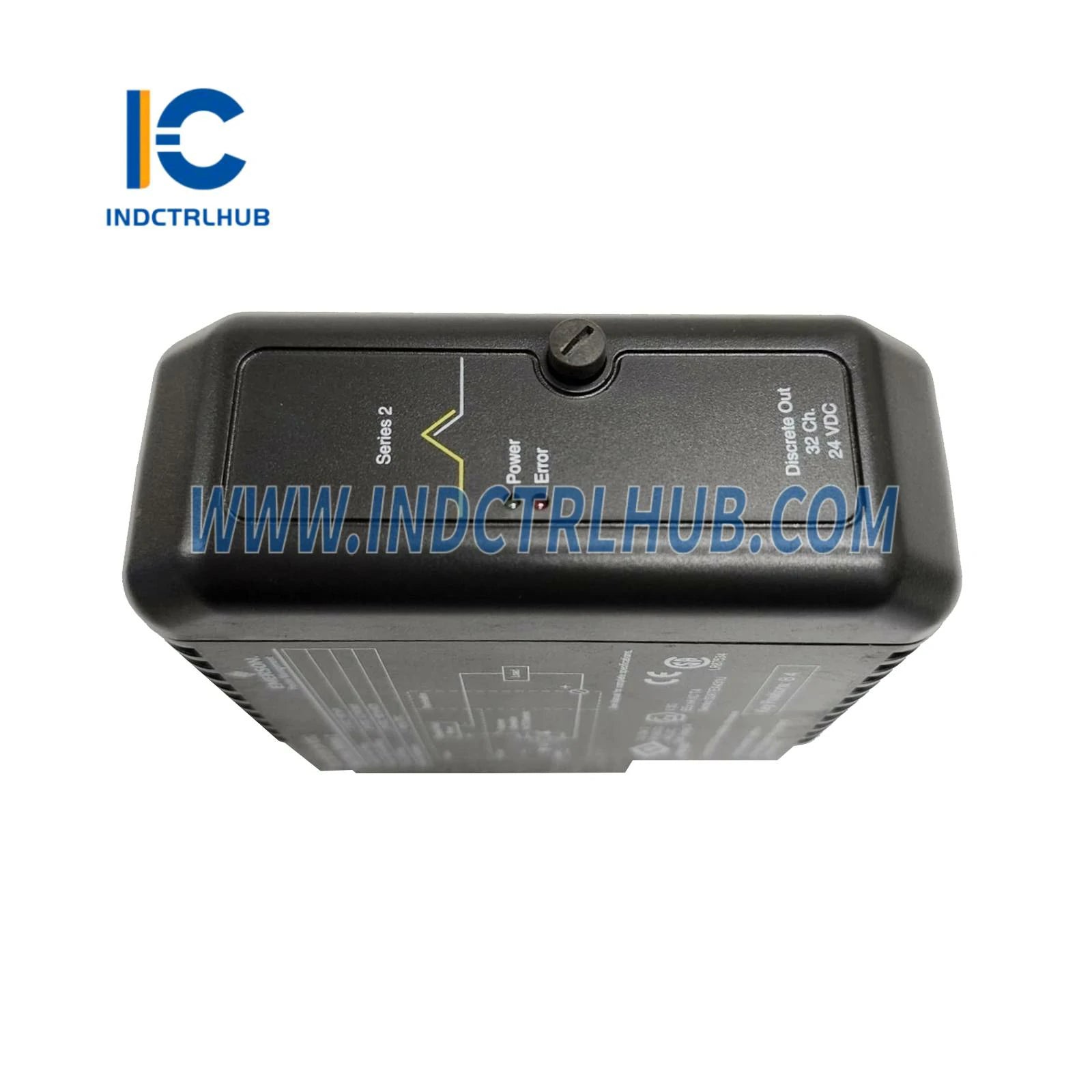

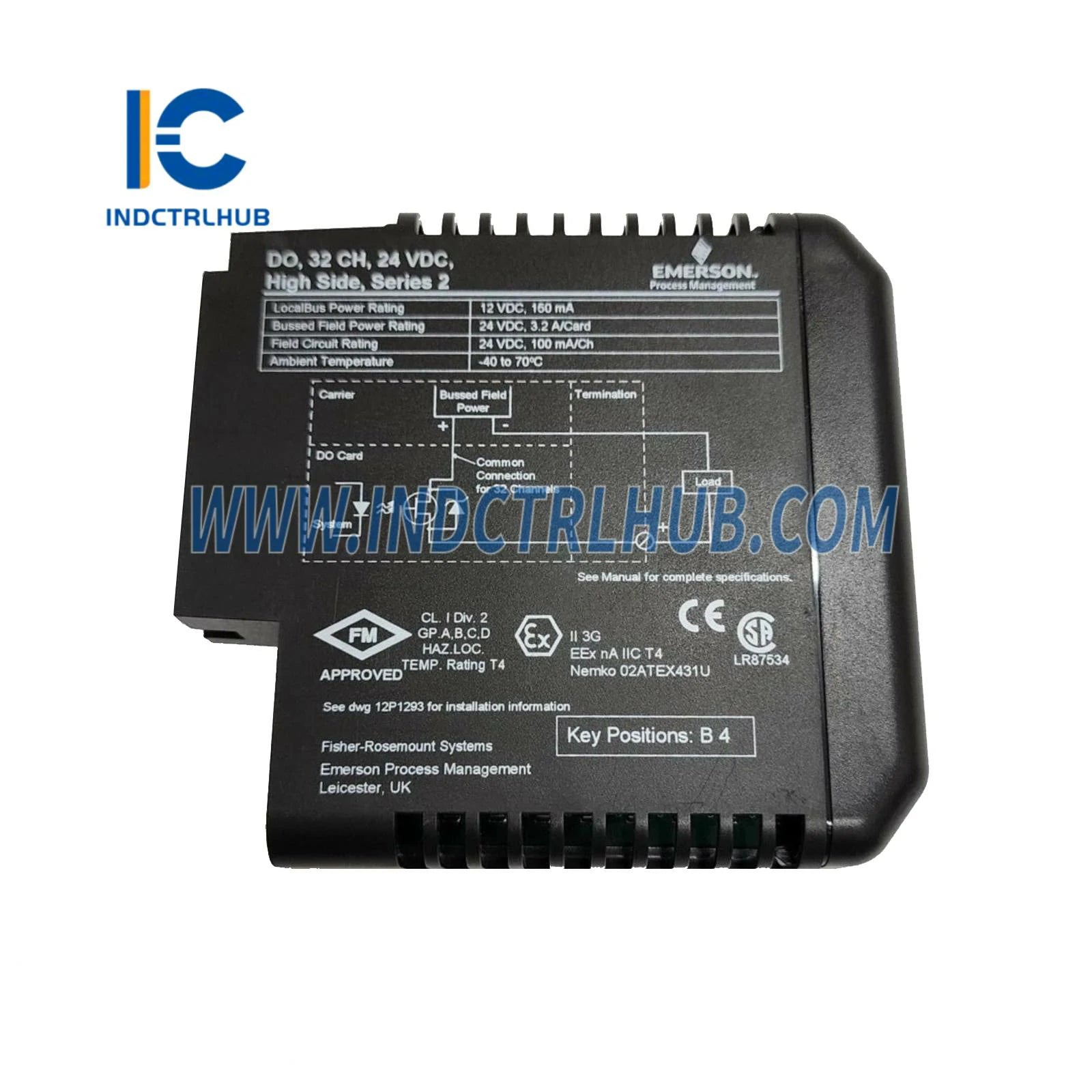

ماژول خروجی دیجیتال Emerson KJ3204X1-BA1 VE4002S1T2B5 12P3275X022 برای سیستم‌های کنترل DeltaV

Emerson KJ3204X1-BA1 VE4002S1T2B5 (شماره قطعه: 12P3275X022) یک ماژول خروجی دیجیتال 32 کاناله با چگالی بالا است که برای سیستم‌های کنترل توزیع شده سری DeltaV M طراحی شده است. این کارت سوئیچینگ سمت بالا 24 ولت DC سیگنال‌های کنترل گسسته قابل اطمینان را به شیرهای سلونوئیدی، کنتاکتورهای موتور، چراغ‌های نشانگر و سیم‌پیچ‌های رله در کاربردهای اتوماسیون فرایند، تولید برق و تولید ارائه می‌دهد.

معماری خروجی دیجیتال با چگالی بالا

این ماژول با داشتن 32 کانال خروجی حالت جامد مستقل در فرم فاکتور جمع و جور تک عرض، حداکثر چگالی ورودی/خروجی را در حالی که فضای کابینت و پیچیدگی سیم‌کشی را به حداقل می‌رساند، فراهم می‌کند. هر کانال از توپولوژی سوئیچینگ سمت بالا محافظت شده با حفاظت داخلی در برابر اتصال کوتاه، تشخیص اضافه بار و محافظت در برابر خاموشی حرارتی استفاده می‌کند تا اطمینان از قابلیت اطمینان بلندمدت در محیط‌های صنعتی سخت را فراهم کند.

پیکربندی کانال:

32 خروجی مستقل 24 ولت DC سمت بالا
جریان پیوسته 2 آمپر در هر کانال (دارای رتبه جهش 3 آمپر برای 100 میلی‌ثانیه)
پیکربندی بازگشت مشترک برای سیم‌کشی میدانی ساده‌شده
خروجی‌های گروه‌بندی شده (4 گروه 8 کاناله) با تشخیص مستقل
نمایشگرهای LED وضعیت برای هر کانال جهت شناسایی بصری خطا

مشخصات عملکرد فنی

ولتاژ خروجی	24 ولت مستقیم نامی (دامنه عملکرد 18-30 ولت مستقیم)
جریان خروجی	2 آمپر پیوسته در هر کانال، 3 آمپر جهش (100 میلی‌ثانیه)
نوع کلیدزنی	سوئیچینگ سمت بالا حالت جامد (MOSFET محافظت شده)
افت ولتاژ حالت روشن	<0.5 ولت در بار 2 آمپر
نشت حالت خاموش	حداکثر <1 میلی‌آمپر
زمان پاسخ	روشن: <1 میلی‌ثانیه، خاموش: <2 میلی‌ثانیه (بار القایی)
جداسازی	1500 ولت متناوب کانال به باس، 500 ولت متناوب گروه به گروه
پوشش تشخیصی	تشخیص اتصال کوتاه، بار باز، دمای بیش از حد
نرخ به‌روزرسانی	10 میلی‌ثانیه در هر اسکن (قابل تنظیم از 5 تا 100 میلی‌ثانیه)
مصرف برق	قدرت منطق 5 وات + بار میدانی
دمای عملیاتی	-۴۰ درجه سانتی‌گراد تا +۷۰ درجه سانتی‌گراد محیطی
گواهینامه‌ها	UL508, CSA C22.2, CE, ATEX Zone 2, IECEx

کاربردهای کنترل صنعتی

عملکرد شیر سلونوئیدی: کنترل شیرهای سلونوئیدی پنوماتیک و هیدرولیک در جداسازی فرایند، انحراف جریان و توالی‌های خاموشی اضطراری. سوئیچینگ سمت بالا از عملکرد شیر ناشی از خطای زمین جلوگیری می‌کند و ایمنی را در کاربردهای دارای رتبه SIL افزایش می‌دهد.

رابط راه‌اندازی موتور: فرمان‌های شروع/توقف را به کنتاکتورهای موتور و راه‌اندازهای نرم برای پمپ‌ها، فن‌ها، نقاله‌ها و همزن‌ها ارائه دهید. تشخیص‌های یکپارچه خرابی سیم‌پیچ کنتاکتور و خطاهای سیم‌کشی را قبل از آسیب به تجهیزات شناسایی می‌کند.

پنل‌های اعلام و آلارم: چراغ‌های نشانگر، برج‌های LED و آلارم‌های صوتی را در پنل‌های رابط اپراتور و ایستگاه‌های نظارت از راه دور راه‌اندازی کنید. معماری خروجی گروه‌بندی شده جداسازی اولویت آلارم و ایزوله‌سازی خطا را ساده می‌کند.

جایگزینی منطق رله: سیستم‌های کنترل مبتنی بر رله قدیمی را با خروجی‌های حالت جامد مدرن به‌روزرسانی کنید که زمان پاسخ سریع‌تر، عمر طولانی‌تر و قابلیت‌های تشخیصی جامع‌تری نسبت به رله‌های الکترومکانیکی ارائه می‌دهند.

ویژگی‌های پیشرفته تشخیصی

هر کانال خروجی شامل نظارت بار در زمان واقعی با تشخیص خودکار خطا است. شرایط اتصال کوتاه باعث خاموشی فوری کانال با اعلام خطا به ایستگاه‌های کاری اپراتور دلتاوی می‌شود و از بارگذاری بیش از حد منبع تغذیه و آسیب به سیم‌کشی جلوگیری می‌کند. تشخیص بار باز سیم‌کشی میدانی شکسته یا محرک‌های قطع شده را شناسایی می‌کند و نگهداری پیش‌بینی شده قبل از بروز اختلالات فرآیندی را ممکن می‌سازد.

نظارت حرارتی دمای اتصال MOSFET را در تمام ۳۲ کانال ردیابی می‌کند و هشدار زودهنگام دمای محیط بیش از حد، تهویه ناکافی یا بارگذاری بیش از حد خروجی‌ها را ارائه می‌دهد. داده‌های تشخیصی با DeltaV AMS Suite برای نظارت متمرکز بر سلامت دارایی‌ها و برنامه‌ریزی نگهداری یکپارچه می‌شود.

یکپارچه‌سازی سیستم و سیم‌کشی

بلوک ترمینال VE4002S1T2B5 اتصالات فنری برای سیم‌کشی میدانی ۱۲-۲۴ AWG فراهم می‌کند و از هادی‌های جامد و رشته‌ای بدون فریول پشتیبانی می‌کند. بلوک‌های ترمینال قابل جدا شدن امکان پیش‌سیم‌کشی و تعویض سریع ماژول در حین تعمیر و نگهداری بدون اختلال در اتصالات میدانی را فراهم می‌آورد.

سازگار با کنترلرهای سری M دلتاوی (MD، MD Plus، MQ) از طریق معماری LocalBus با سرعت بالا. قابل نصب روی ایزولاتورهای VE4070 و حامل‌های دوگانه KL4104X1 برای چیدمان‌های انعطاف‌پذیر در تابلوها. پشتیبانی از نسخه‌های دلتاوی ۱۱.۳ تا ۱۵.۱ LTS با شناسایی خودکار ماژول و دانلود پیکربندی.

محصولات مرتبط ورودی/خروجی دیجیتال

مدل محصول	توضیحات	لینک محصول
VE4002S1T2B5 KJ3204X1-BA1	ماژول خروجی دیجیتال ۳۲ کاناله (مونتاژ کامل)	مشاهده محصول
KJ3204X1-BA1 12P3275X032	کارت سری ۲ با ولتاژ ۲۴ ولت DC و خروجی High-Side (قطعه جایگزین)	مشاهده محصول
KJ3204X1-BK1 سری S	ماژول خروجی دیجیتال ۳۲ کاناله ۲۴ ولت DC (سری S)	مشاهده محصول

کیفیت و پشتیبانی

آزمایش شده در کارخانه مطابق با استانداردهای IEC 61131-2 با تأیید عملکرد کامل و تست سوختن. همراه با گواهی‌های کالیبراسیون، مستندات ردیابی مواد و قالب‌های پیکربندی برای راه‌اندازی سریع ارسال می‌شود. با ضمانت ۱۸ ماهه که شامل نقص‌های تولید و مشخصات عملکردی است، پشتیبانی می‌شود.

پشتیبانی فنی جهانی برای مهندسی کاربردی، کمک در یکپارچه‌سازی سیستم و راهنمایی در عیب‌یابی در دسترس است. ماژول‌های جایگزین با تنظیمات پیش‌پیکربندی شده برای سازگاری آسان با نصب‌های موجود ارسال می‌شوند.
