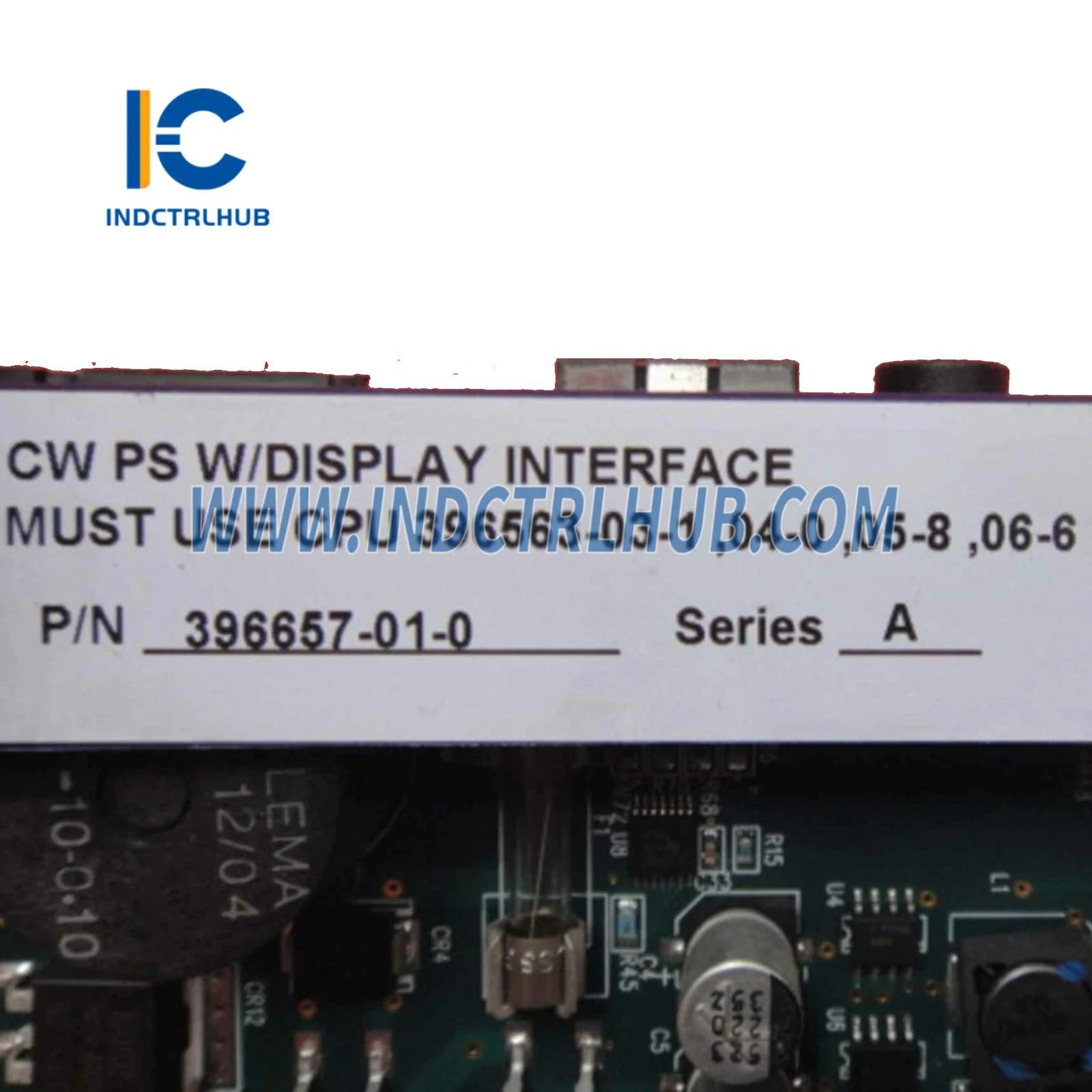

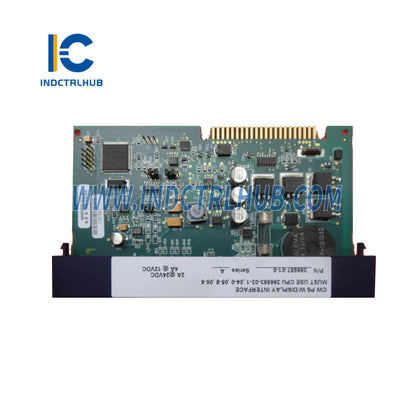

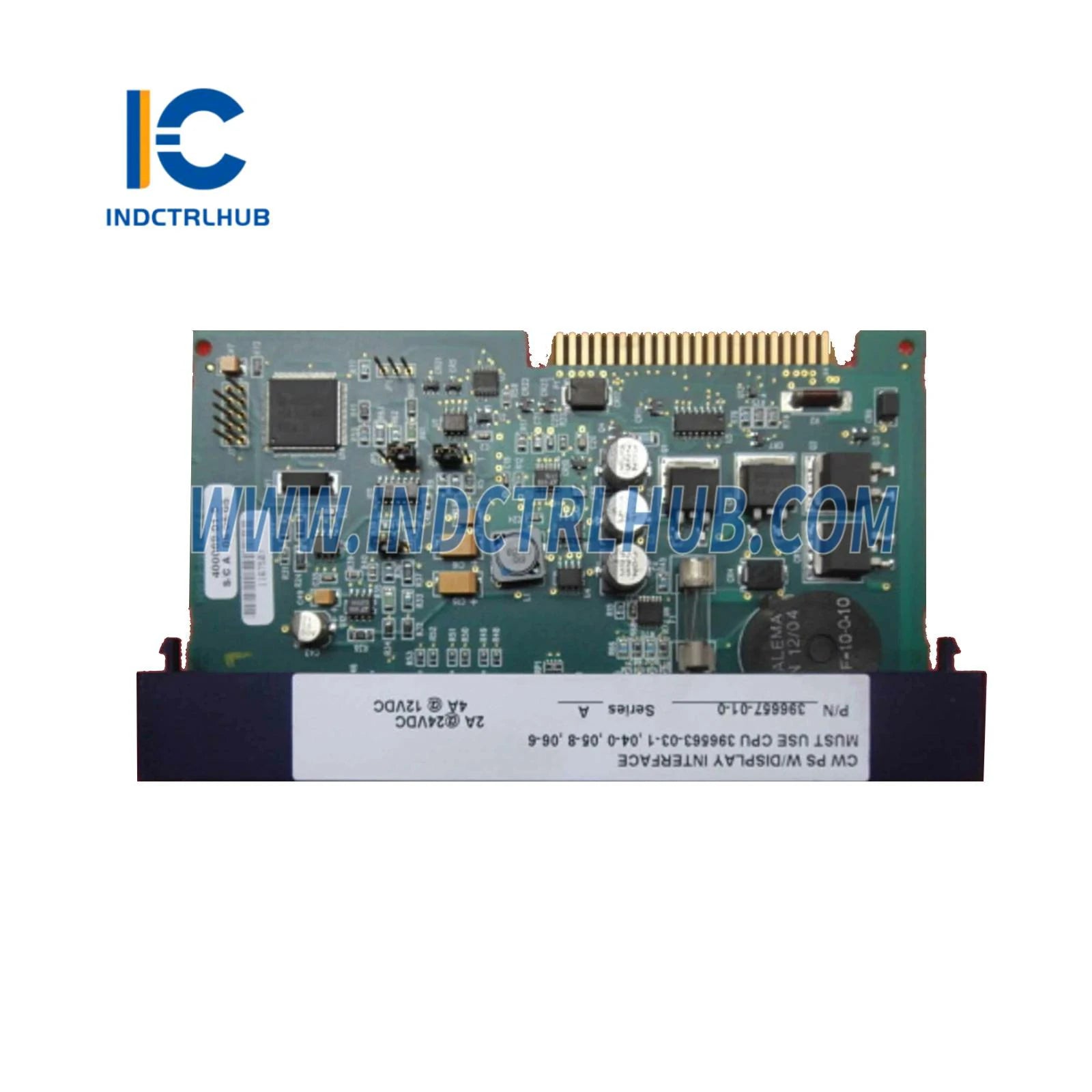

ماژول منبع تغذیه ControlWave امرسون 396657-01-0 با کلید محلی
ماژول منبع تغذیه ControlWave امرسون 396657-01-0 با کلید محلی
Manufacturer: Emerson
Product No.: 396657-01-0
Condition:1000 موجود در انبار
Product Type: ماژول منبع تغذیه صنعتی
Product Origin: 6923456789029
Payment: T/T, Western Union
Weight: 1000g
Shipping port: Xiamen
Warranty: 12 months
- پشتیبانی ۲۴/۷
- بازگشت کالا تا ۳۰ روز
- ارسال سریع
ماژول منبع تغذیه/توالیدهنده Emerson 396657-01-0 ControlWave Micro (PSSM)
Emerson 396657-01-0 یک ماژول حیاتی توزیع برق و نظارت سیستم است که منحصراً برای واحدهای ترمینال راه دور ControlWave Micro طراحی شده است. این ماژول هوشمند منبع تغذیه/توالیدهنده (PSSM) برق DC حجمی خارجی را به ریلهای تنظیم شده +3.3 ولت DC و +5 ولت DC تبدیل میکند و برق پاک را در سراسر بکپلین توزیع میکند در حالی که سلامت سیستم را از طریق مدارهای نگهبان یکپارچه و نشانگرهای وضعیت چندسطحی به طور مداوم نظارت میکند.
عملکرد اصلی و معماری سیستم
فقط در اسلات شماره ۱ از محفظههای پایه ControlWave Micro (پیکربندیهای ۳، ۴ یا ۸ اسلات) نصب میشود، 396657-01-0 به عنوان هاب مرکزی برق و ناظر سیستم عمل میکند. مبدل DC به DC آن ورودی با دامنه وسیع (+10.7 تا +30 ولت DC) را میپذیرد و ولتاژ پایدار +3.3 ولت DC را به تمام ماژولهای نصب شده از طریق کانکتور بکپلن ۴۴ پین تحویل میدهد. ریل کمکی +5 ولت DC مدارهای تشخیص کممصرف و منطق زمانبندی توالیدهنده را تغذیه میکند و تضمین میکند که توالیهای راهاندازی و خاموش شدن به صورت منظم انجام شده و از قطعات الکترونیکی حساس محافظت شود.
کلید یکپارچه Run/Remote/Local سه حالت عملیاتی را فراهم میکند: Run برای عملکرد خودکار، Remote برای کنترل SCADA، و Local برای نگهداری و تشخیص عیب در محل. این انتخابگر حالت فیزیکی ایمنی را در هنگام خدمات میدانی با جلوگیری از فرمانهای ناخواسته از راه دور افزایش میدهد.
نظارت و حفاظت پیشرفته برق
تشخیص برق خوب 1200 میلیثانیهای: این ماژول از نظارت پیشرفته کیفیت برق با پنجره تشخیص 1200 میلیثانیه استفاده میکند، که نوسانات گذرا ولتاژ را فیلتر کرده و در عین حال به سرعت به ناهنجاریهای پایدار برق پاسخ میدهد.
نظارت ولتاژ سهسطحی: سه نقطه قطع قابل تنظیم مستقل با جامپر (JP2، JP4، JP5) آستانههای قطع برق، محدودیتهای خاموشی منبع تغذیه و شرایط خاموشی ولتاژ میدانی را نظارت میکنند. هر کدام میتوانند برای عملکرد اسمی 12 ولت یا 24 ولت تنظیم شوند و نیازهای متنوع نصب از سایتهای راه دور خورشیدی تا سیستمهای باس 24 ولت DC صنعتی را پوشش دهند.
کلید MOSFET واچداگ: بلوک ترمینال TB2 خروجی MOSFET حالت جامد برای راهاندازی آلارمهای خارجی، چراغهای بیکن یا ورودیهای آلارم SCADA فراهم میکند. وقتی واچداگ قفل شدن CPU، خرابی ارتباط یا خطاهای بحرانی سیستم را تشخیص میدهد، این خروجی را فعال میکند تا فوراً اپراتورها را هشدار دهد.
سناریوهای کاربردی
نظارت بر خطوط لوله نفت و گاز: استقرار در ایستگاههای پمپاژ و سایتهای کمپرسور دورافتاده که محدوده ولتاژ ورودی گسترده 396657-01-0 (۱۰.۷-۳۰ ولت DC) نوسانات خروجی پنل خورشیدی و ولتاژ باتریها را پوشش میدهد. خروجی واچداگ هشدارهای ارتباطات ماهوارهای را هنگام کاهش سلامت RTU فعال میکند.
شبکههای SCADA آب/فاضلاب: نصب در ایستگاههای پمپاژ و تصفیهخانهها که کلید Run/Remote/Local امکان نگهداری ایمن بدون غیرفعال کردن نظارت از راه دور را فراهم میکند. رتبهبندی کلاس I بخش ۲ اجازه نصب در محیطهای مستعد متان نزدیک به هاضمها و چاههای مرطوب را میدهد.
اتوماسیون پستهای برق: ادغام در پستهای مطابق با IEC 61850 که مدار تشخیص برق ۱۲۰۰ میلیثانیهای ماژول از قطعهای ناخواسته در هنگام افت ولتاژ لحظهای جلوگیری میکند، در حالی که مدار تشخیص خارج از مشخصات از ولتاژ بیش از حد پایدار ناشی از خطاهای باس DC محافظت میکند.
کنترل فرآیند صنعتی: پشتیبانی از RTUهای ControlWave Micro در کارخانههای شیمیایی و پالایشگاهها که گواهی مکانهای خطرناک (کلاس I بخش ۲، گروههای A-D) و ایمنی قوی در برابر EMI عملکرد قابل اعتماد در محیطهای پر نویز الکتریکی با VFDها و تجهیزات کلیدزنی پرقدرت را تضمین میکند.
مشخصات فنی
| پارامتر | مشخصات |
|---|---|
| شماره مدل | 396657-01-0 (نسخه A و بالاتر) |
| دامنه ولتاژ ورودی | +10.7 تا +30 ولت DC (۱۲ ولت/۲۴ ولت اسمی قابل انتخاب) |
| ولتاژ خروجی | +3.3 ولت DC (اصلی)، +5 ولت DC (کمکی) |
| تشخیص توان | مدار تشخیص برق خوب ۱۲۰۰ میلیثانیه |
| حفاظت در برابر جریان اضافی | فیوز کندکار ۳ آمپر (۵×۲۰ میلیمتر، F1) |
| رابط بکپلین | هدری ۴۴ پین ماده بدون کلید (P1) |
| اتصالات خارجی | TB1 (ورودی برق)، TB2 (خروجی واچداگ) |
| دمای عملیاتی | -40 تا +70 درجه سانتیگراد (-40 تا +158 درجه فارنهایت) |
| محلهای خطرناک | کلاس I، بخش ۲، گروههای A، B، C، D (دارای گواهی UL) |
| اسلات نصب | فقط اسلات شماره ۱ (محفظه پایه ControlWave Micro) |
شاخصها و تشخیصهای وضعیت LED
پنل جلویی دارای هشت LED است که تشخیصهای سیستم را به صورت بلادرنگ ارائه میدهد:
- WD (واچداگ): زمانی که مدار واچداگ ناهنجاریهای سیستم را تشخیص میدهد روشن میشود
- بیکار (IDLE): نشاندهنده زمان آزاد CPU است—چرخه کاری بالاتر نشاندهنده حاشیه پردازش سالم است
- شش LED وضعیت: نمایش کدهای وضعیت سیستم برای کیفیت برق، ارتباط ماژول و حالت توالیدهنده
این بازخورد بصری امکان عیبیابی سریع را بدون نیاز به اتصال لپتاپ یا دسترسی به SCADA فراهم میکند، که برای سایتهای دورافتاده با اتصال محدود حیاتی است.
بهترین روشهای نصب و پیکربندی
پیکربندی جامپر پیش از نصب: قبل از وارد کردن ماژول، JP2، JP4 و JP5 را بر اساس منبع تغذیه DC خود تنظیم کنید. برای سیستمهای باتری ۱۲ ولت، همه جامپرها را به موقعیتهای ۱-۲ منتقل کنید؛ برای باس DC صنعتی ۲۴ ولت، از موقعیتهای ۲-۳ استفاده کنید (پیشفرض کارخانه).
نیازمندیهای اتصال زمین: TB1-3 را با سیم حداقل #14 AWG به زمین متصل کنید. در مکانهای خطرناک، برای اتصال و زمینکردن صحیح به منظور جلوگیری از منابع اشتعال، از NEC Article 501-4(b) (آمریکا) یا CEC Section 18-152 (کانادا) پیروی کنید.
سیمکشی خروجی واچداگ: کلید MOSFET در TB2 میتواند تا ۵۰۰ میلیآمپر جریان بکشد (برای رتبهبندی دقیق به دیتاشیت مراجعه کنید). به ورودیهای دیجیتال PLC، پنلهای هشدار یا چراغهای بیکن با مقاومتهای محدودکننده جریان مناسب متصل کنید. در محیطهای با EMI بالا از کابل شیلددار استفاده کنید.
تعویض فیوز: فقط از فیوزهای کندکار ۳ آمپر ۵×۲۰ میلیمتر (F1) استفاده کنید. فیوزهای سریع ممکن است در جریان راهاندازی بهطور ناخواسته قطع شوند. فیوزهای یدکی را در محل برای تعویض سریع نگه دارید.
سازگاری سیستم و توسعه
مدل 396657-01-0 از تمام ماژولهای ورودی/خروجی ControlWave Micro از جمله ورودی/خروجی آنالوگ، ورودی/خروجی دیجیتال، ارتباط سریال و ماژولهای تخصصی پشتیبانی میکند. هنگامی که با قفسه توسعه ورودی/خروجی 396356-01-0P جفت شود، سیستمها میتوانند به بیش از ۲۴ نقطه ورودی/خروجی گسترش یابند و در عین حال توزیع توان متمرکز و نظارت واچداگ را حفظ کنند.
موارد شامل شده
- ۱× ماژول PSSM امرسون 396657-01-0 (نسخه A یا بالاتر)
- ۱× فیوز کندکار ۳ آمپر (۵×۲۰ میلیمتر، از پیش نصب شده)
- مستندات نصب و راهنمای پیکربندی جامپر
چرا مدل 396657-01-0 را انتخاب کنیم؟
برخلاف منابع تغذیه صنعتی عمومی، مدل 396657-01-0 تبدیل توان، توالی سیستم، نظارت واچداگ و کنترل حالت عملیاتی را در یک ماژول فشرده ترکیب میکند. گواهینامه مکانهای خطرناک UL، دامنه دمایی وسیع (-40 تا +70 درجه سانتیگراد) و قابلیت اطمینان اثباتشده در هزاران نصب از راه دور در سراسر جهان، آن را به انتخاب برتر برای استقرارهای حیاتی SCADA و RTU تبدیل کرده است.
