Product Description
جزئیات محصول

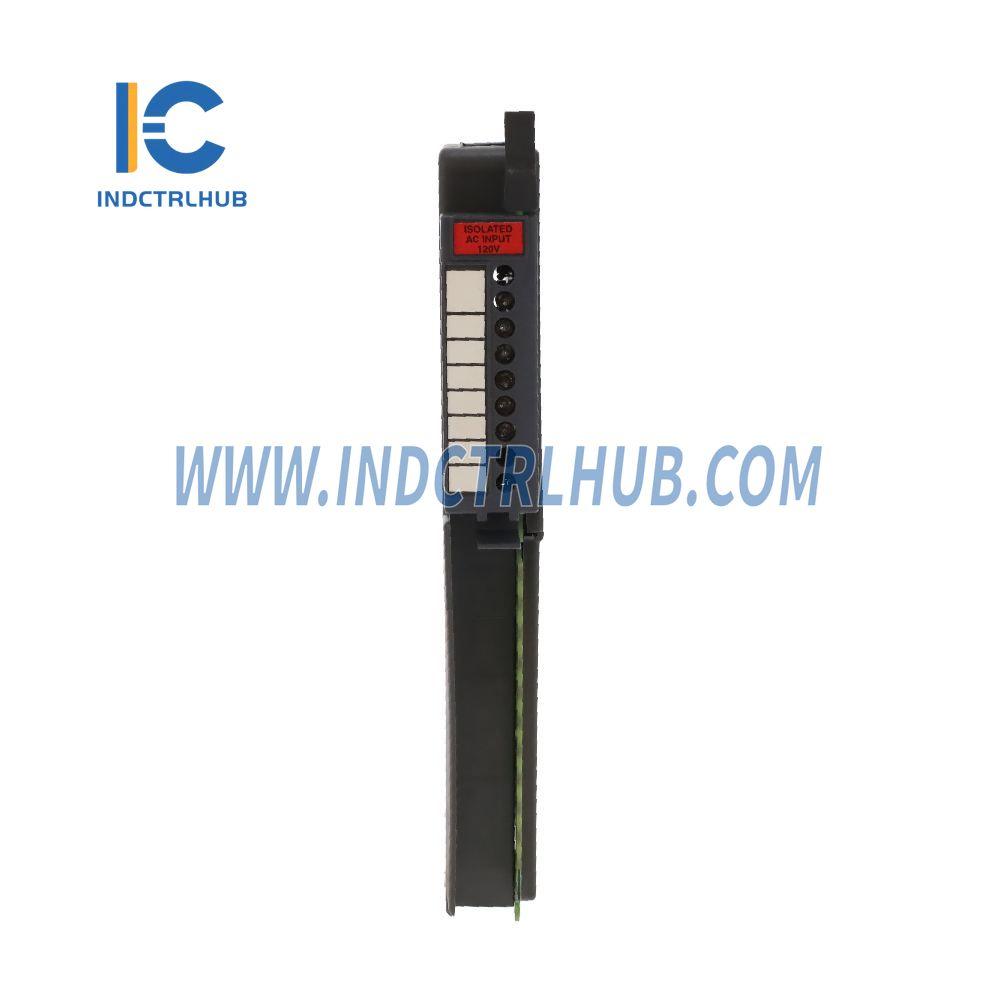

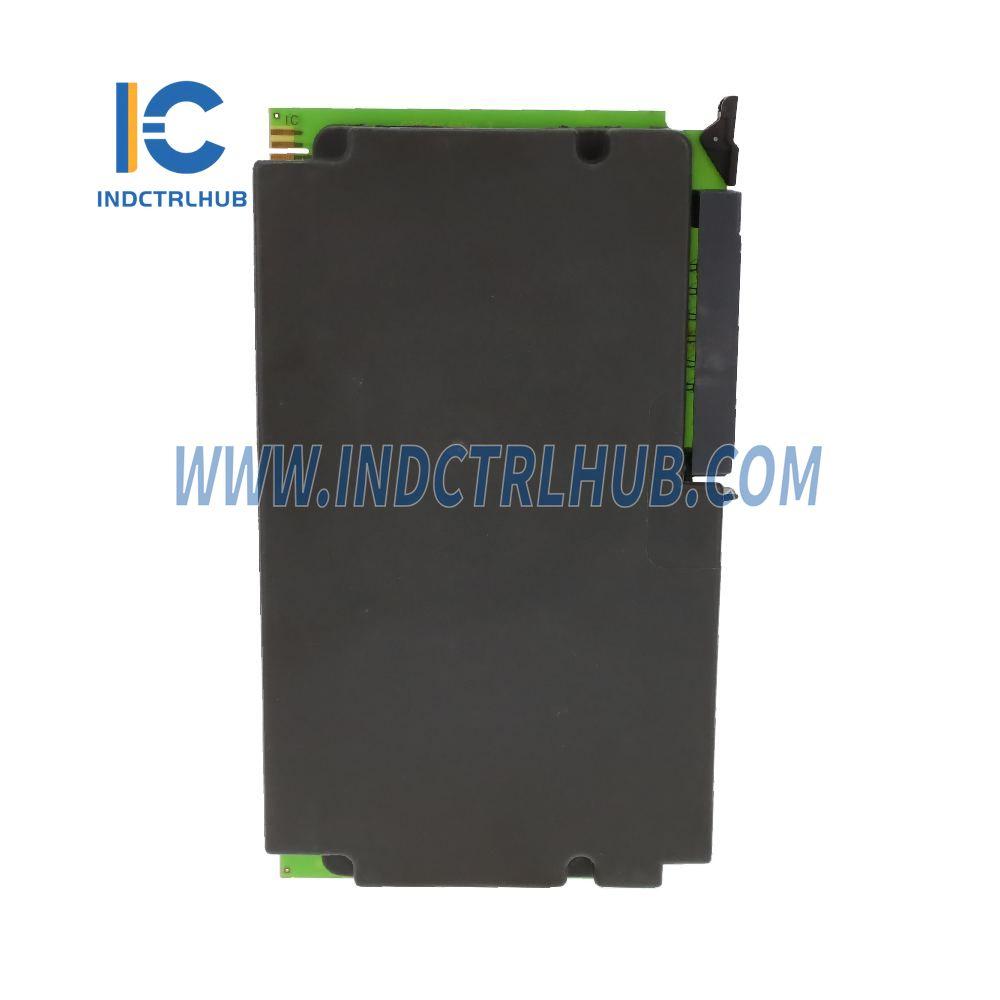

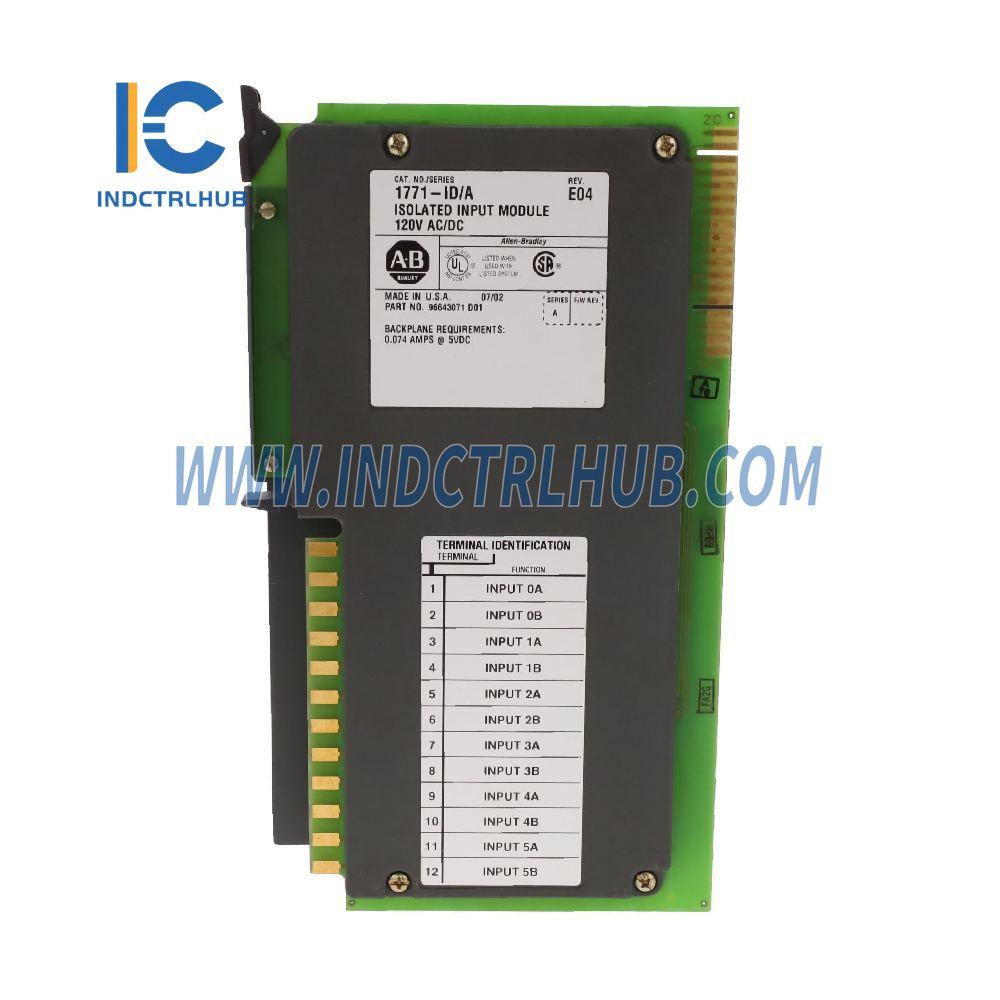

تولیدکننده: آلن-برادلی
مدل/شماره قطعه: PLC5 1771-ID
توضیحات: ماژول ورودی AC/DC ایزوله
مشخصات
| میدان | اطلاعات |
|---|---|
| ورودی در هر ماژول | شاسی ورودی/خروجی 1771 |
| مکان ماژول | 92-138 ولت AC/DC، 47-63 هرتز |
| محدوده ولتاژ حالت روشن | 92-138 ولت AC/DC، 47-63 هرتز |
| جریان ورودی اسمی | 6.91mA @ 120V AC، 50Hz، 8.0mA @ 120V AC، 60Hz، 8.0mA @ 120V DC |
| تاخیر سیگنال ورودی | 24+10میلی‌ثانیه برای AC، 10+4میلی‌ثانیه برای DC |
| خاموش به تاخیر روشن | 24+10میلی‌ثانیه برای AC، 20+9میلی‌ثانیه برای DC |
| جریان حالت روشن (حداقل) | 5.0 میلی آمپر |
| جریان حالت خاموش (حداکثر) | 1.7 میلی آمپر |
| ولتاژ حالت خاموش (حداکثر) | 45 ولت AC |
| امپدانس ورودی | به دیاگرام ساده شده مراجعه کنید |
| اتلاف نیرو | ۴.۴ وات (حداکثر)، ۰.۴ وات (حداقل) |
| اتلاف حرارتی | ۱۵.۰ BTU/hr (حداکثر)، ۱.۳ BTU/hr (حداقل) |
| جریان Backplane | 74 میلی آمپر |
| ولتاژ جداسازی | ایزولاسیون با استاندارد UL 508 مطابقت دارد یا آن را exceeds می‌کند و با استاندارد CSA C22.2 شماره 142 نیز مطابقت دارد. |
| دمای عملیاتی | ۰°C تا ۶۰°C (۳۲°F تا ۱۴۰°F) |
| دمای ذخیره سازی | -۴۰°C تا ۸۵°C (-۴۰°F تا ۱۸۵°F) |
| رطوبت نسبی | 5% تا 95% بدون میعان |
| اندازه سیم | سیم ۱۴ گاج (۲ میلی‌متر) رشته‌ای (حداکثر)، عایق ۳/۶۴ اینچ (۱.۲ میلی‌متر) (حداکثر) |
| دسته بندی | کلید زنی، بازوی سیم کشی میدانی |
| گشتاور پیچ سیم کشی | 7-9 اینچ پوند |
| گواهی‌نامه آژانس | گواهی شده CSA، کلاس I، تقسیم 2، گروه‌های A، B، C، D گواهی شده |
| فهرست UL | UL فهرست شده است |
| علامت CE | CE علامت گذاری شده برای تمام دستورالعمل های قابل اجرا |
| دستورالعمل های نصب | 1771-2.19 |
