Product Description

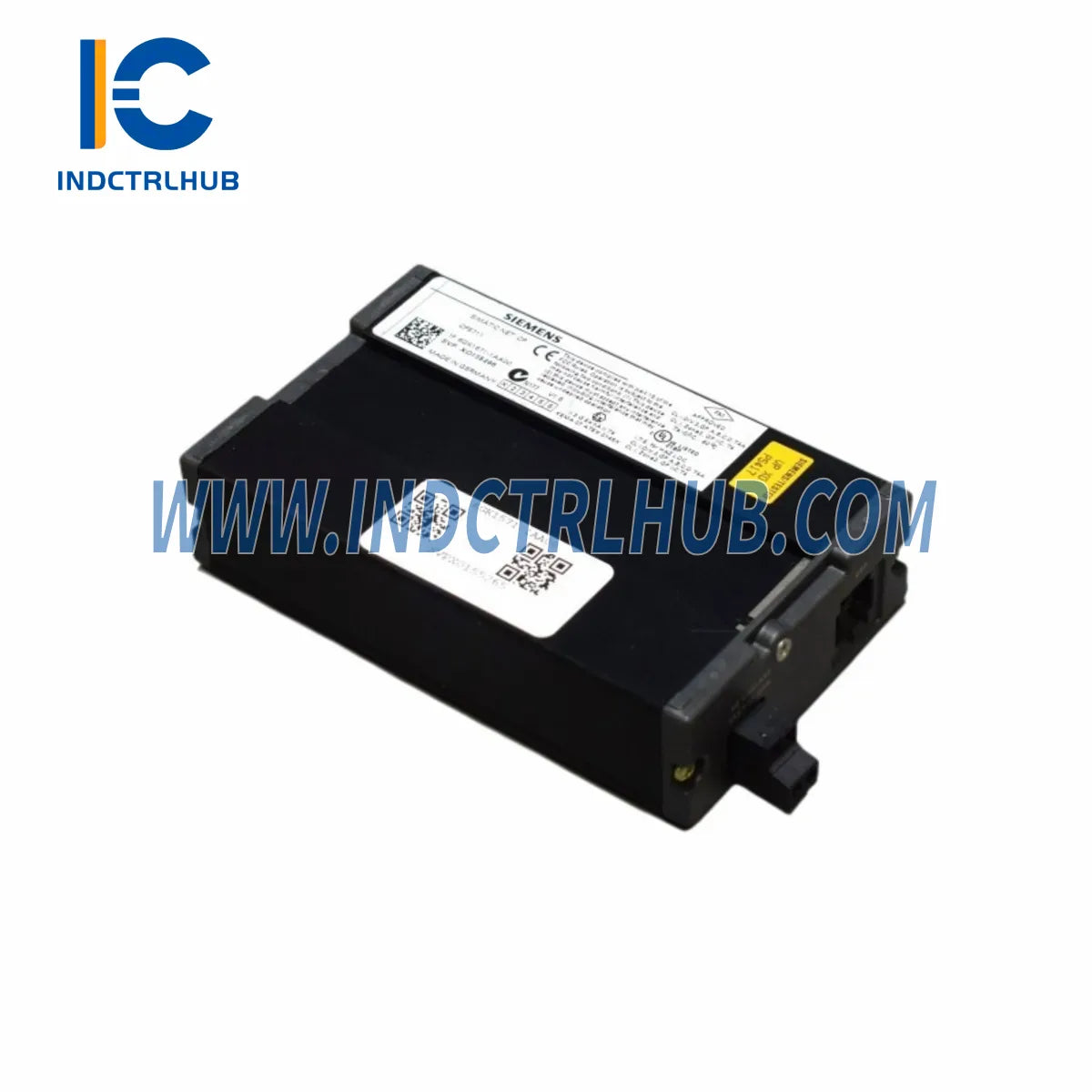

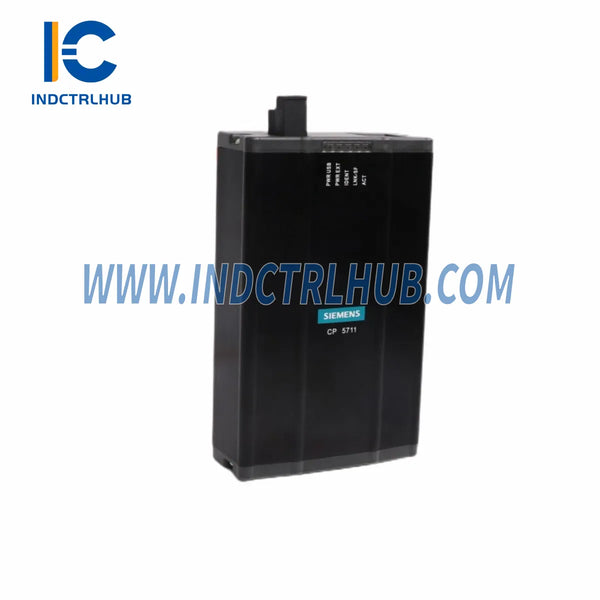

SIEMENS 6GK1571-1AA00 CP5711 (پردازنده ارتباطی PROFIBUS/MPI صنعتی): راهحل ارتقاء انتقال نرم
SIEMENS 6GK1571-1AA00 CP5711 یک پردازنده ارتباطی USB به PROFIBUS/MPI با عملکرد بالا است که برای یکپارچهسازی بیوقفه بین ایستگاههای کاری مهندسی و سیستمهای PLC زیمنس S7-300، S7-400 و S7-1500 طراحی شده است. با پایان عمر کارتهای قدیمی CP5611 و CP5512، CP5711 مسیر مهاجرتی پلاگاند-پلی را ارائه میدهد — بدون نیاز به اسلات PCI و با پشتیبانی کامل پروتکل تا سرعت ۱۲ مگابیت بر ثانیه.
چه در حال نوسازی شبکه PROFIBUS چند دههای باشید و چه در حال استانداردسازی رابط برنامهنویسی در چندین پلتفرم S7، 6GK1571-1AA00 قابلیت اطمینان و سازگاری مورد نیاز عملیات شما را بدون هیچ گونه مصالحه در صحت ارتباط فراهم میکند.
ویژگیها و مزایای اصلی
- ✅ رابط USB 2.0 — بدون نیاز به اسلات PCI/PCIe؛ سازگار با لپتاپها و کامپیوترهای صنعتی مدرن
- ✅ پشتیبانی کامل از پروتکل PROFIBUS DP و MPI — ارتباط با S7-300، S7-400، S7-1500 و ورودی/خروجی توزیعشده ET 200
- ✅ سرعت انتقال تا ۱۲ مگابیت بر ثانیه — تضمین تبادل داده سریع و قابل اعتماد در برنامهنویسی و عیبیابی
- ✅ سازگار با STEP 7 و TIA Portal — کارکرد بومی با نرمافزار مهندسی زیمنس بدون نیاز به درایور اضافی
- ✅ ایزولاسیون گالوانیکی — محافظت از کامپیوتر و شبکه PLC در برابر تداخلات الکتریکی
- ✅ کمحجم و قابل حمل — ایدهآل برای مهندسان میدانی که راهاندازی و نگهداری در محل انجام میدهند
سناریوهای کاربردی
- اتوماسیون تولید: جایگزینی کارتهای قدیمی CP5611 در ایستگاههای برنامهنویسی STEP 7 بدون نیاز به پیکربندی مجدد توپولوژی شبکه PROFIBUS
- صنعت فرآیند: اتصال به کنترلرهای S7-400 در کارخانههای شیمیایی یا نفت و گاز که دسترسی مبتنی بر USB ریسک توقف را کاهش میدهد
- سازندگان ماشینآلات ابزار: استانداردسازی رابطهای برنامهنویسی در محیطهای CNC و کنترل حرکت چند فروشنده
- یکپارچهسازهای سیستم: استفاده به عنوان آداپتور جهانی MPI/PROFIBUS در پروژههای مهاجرت از S7-300 به S7-1500
- تأسیسات و انرژی: حفظ بخشهای قدیمی PROFIBUS در ایستگاههای توزیع برق در حالی که برنامهریزی برای ارتقاء مرحلهای انجام میشود
جدول مقایسه سازگاری
| پارامتر | CP5611 قدیمی (6GK1561-1AA01) | CP5512 قدیمی (6GK1551-2AA00) | ✅ CP5711 6GK1571-1AA00 (فعلی) |
|---|---|---|---|
| رابط | PCI | PCMCIA / CardBus | USB 2.0 |
| حداکثر نرخ انتقال | 12 مگابیت بر ثانیه | 12 مگابیت بر ثانیه | 12 مگابیت بر ثانیه |
| پروتکل | PROFIBUS DP / MPI | PROFIBUS DP / MPI | PROFIBUS DP / MPI |
| پشتیبانی TIA Portal | محدود | خیر | کامل |
| ایزولاسیون گالوانیکی | خیر | خیر | بله |
| سازگار با کامپیوترهای مدرن | خیر (بدون اسلات PCI) | خیر (اسلات منسوخ) | بله (USB جهانی) |
| گارانتی | پایان عمر / بدون پشتیبانی | پایان عمر / بدون پشتیبانی | 12 ماه |
راهحلهای ارتقاء بدون وقفه
هنگام مهاجرت از CP5611 یا CP5512 قدیمی به 6GK1571-1AA00 CP5711، انتقال کامل و مطمئن نیازمند توجه به اجزای سیستم اطراف است. در ادامه عناصر کلیدی که باید در پروژه ارتقاء خود بررسی یا تعویض کنید آمده است:
- 🔧 کانکتور باس PROFIBUS و مقاومتهای ترمینیشن — اطمینان حاصل کنید که کانکتورهای 9 پین Sub-D و ترمینیشن باس موجود برای سرعت 12 مگابیت بر ثانیه مناسب هستند. ترمینیشن معیوب مهمترین علت خطاهای ارتباطی پس از تعویض آداپتور است. کانکتورهای سازگار را در ماژولهای ارتباطی PROFIBUS DP صنعتی ببینید.
- 🔧 مجوز نرمافزار STEP 7 / TIA Portal — اطمینان حاصل کنید که نرمافزار مهندسی شما به نسخهای بهروزرسانی شده است که بهطور بومی از درایور CP5711 پشتیبانی میکند. توصیه میشود برای پروژههای S7-1500 از TIA Portal نسخه 15.1 به بالا استفاده کنید.
- 🔧 فریمور CPUهای S7-300/400 — قبل از تغییر رابط برنامهنویسی، مطمئن شوید که فریمور CPU هدف با پشته ارتباطی جدید سازگار است. فریمور قدیمی میتواند باعث تداخل آدرس MPI شود.
- 🔧 کیفیت پورت USB کامپیوتر صنعتی / لپتاپ — برای اطمینان از تأمین برق پایدار و عملکرد تأخیر مناسب برای CP5711، از پورت USB 2.0 مستقیماً روی مادربورد (نه هاب) استفاده کنید.
- 🔧 تخصیص آدرس شبکه MPI — هنگام تعویض آداپتور، آدرس ایستگاه MPI که به CP قدیمی اختصاص داده شده بود باید در پیکربندی سختافزار STEP 7 به CP5711 مجدداً اختصاص یابد تا از تداخل آدرسها در باس MPI جلوگیری شود.
- 🔧 ماژولهای ورودی/خروجی توزیعشده (ET 200S / ET 200M) — اگر بخش PROFIBUS شما شامل ورودی/خروجی از راه دور ET 200 است، اطمینان حاصل کنید که فایلهای GSD بهروز هستند و پس از تعویض آداپتور، پیکربندی سختافزار را دوباره دانلود کنید. واحدهای ترمینیشن ورودی/خروجی سازگار در واحدهای ترمینیشن ماژول صنعتی موجود است.
- 🔧 پایداری منبع تغذیه — تأمین پایدار ۲۴ ولت DC برای یکپارچگی شبکه PROFIBUS حیاتی است. نوسانات ولتاژ در طول دوره مهاجرت میتواند حافظه برنامه PLC را خراب کند. منابع تغذیه با کیفیت مرجع در ماژولهای منبع تغذیه ۲۴ ولت DC صنعتی موجود است.
- 🔧 تنظیمات ارتباطی HMI / SCADA — اگر پنل HMI از طریق MPI همراه با کامپیوتر برنامهنویسی ارتباط برقرار میکند، درایور ارتباطی پروژه HMI را به آداپتور جدید بهروزرسانی کرده و اطمینان حاصل کنید که چرخههای نظرسنجی در محدوده مجاز باقی بمانند. پنلهای رابط HMI سازگار را در پنلهای کنترل صنعتی ببینید.
- 🔧 کارتهای حافظه کامپکت فلش / مموری کارتها — قبل از هر بارگذاری پیکربندی سختافزاری یا نرمافزاری، برنامه CPU S7 را روی یک کارت حافظه پشتیبانگیری کنید. این کار از از دست رفتن دادهها در طول انتقال جلوگیری میکند. راهحلهای حافظه سازگار در کارتهای حافظه کامپکت فلش صنعتی موجود است.
سؤالات متداول راهنمای ارتقا
سؤال ۱: آیا میتوانم از CP5711 مدل 6GK1571-1AA00 به عنوان جایگزین مستقیم CP5611 بدون پیکربندی مجدد شبکه PROFIBUS استفاده کنم؟
پاسخ: بله. CP5711 از همان پروتکل PROFIBUS DP و MPI که CP5611 استفاده میکند بهره میبرد. فقط کافی است درایور USB را نصب کرده و ایستگاه PC را در STEP 7 یا TIA Portal بهروزرسانی کنید. نیازی به تغییر توپولوژی شبکه PROFIBUS، فایلهای GSD یا آدرسهای اسلیو نیست.
سؤال ۲: کامپیوتر فعلی من اسلات PCI ندارد — آیا CP5711 با کامپیوتر صنعتی یا لپتاپ مدرن کار میکند؟
پاسخ: قطعاً. CP5711 از طریق USB 2.0 متصل میشود و کاملاً با کامپیوترهای صنعتی مدرن، لپتاپها و پنلهای کامپیوتری که دیگر اسلاتهای قدیمی PCI یا PCMCIA ندارند، سازگار است. این دلیل اصلی است که مهندسان از CP5611/CP5512 به CP5711 ارتقا میدهند.
سؤال ۳: آیا CP5711 با هر دو نرمافزار STEP 7 Classic و TIA Portal سازگار است؟
پاسخ: بله. مدل 6GK1571-1AA00 توسط STEP 7 نسخه V5.5 SP4 و بالاتر و همچنین TIA Portal نسخه V13 و بالاتر پشتیبانی میشود. زیمنس یک بسته درایور یکپارچه (SIMATIC NET) ارائه میدهد که هر دو محیط را پوشش میدهد.
سؤال ۴: چگونه میتوانم تداخل آدرس MPI را پس از تعویض آداپتور CP قدیمی برطرف کنم؟
پاسخ: در مرحله ۷، به تنظیمات رابط PG/PC بروید و آدرس ایستگاه MPI را به گونهای تنظیم کنید که با پیکربندی شبکه شما مطابقت داشته باشد. اطمینان حاصل کنید که هیچ دو دستگاهی در باس MPI آدرس یکسانی نداشته باشند. آدرسهای معمول برای کامپیوترهای برنامهنویسی ۰ یا ۱ هستند؛ از تداخل با آدرسهای CPU (معمولاً ۲) خودداری کنید.
سوال ۵: حداکثر طول کابل پشتیبانی شده در PROFIBUS با CP5711 چقدر است؟
پاسخ: در سرعت ۱۲ مگابیت بر ثانیه، حداکثر طول بخش ۱۰۰ متر است. در نرخهای پایینتر (مثلاً ۱۸۷.۵ کیلوبیت بر ثانیه)، بخشها میتوانند تا ۱۰۰۰ متر طول داشته باشند. از کابل PROFIBUS محافظت شده مناسب (مثلاً Siemens 6XV1830-0EH10) استفاده کنید و اطمینان حاصل کنید که انتهای باس در هر دو طرف به درستی خاتمه یافته است.
سوال ۶: آیا CP5711 از مسیریابی S7 برای دسترسی به PLCهای راه دور از طریق دروازه پشتیبانی میکند؟
پاسخ: بله. CP5711 از مسیریابی S7 پشتیبانی میکند و به شما امکان میدهد به CPUهای S7 در بخشهای PROFIBUS یا MPI از راه دور از طریق یک CPU دروازه دسترسی داشته باشید — به شرطی که مسیریابی در پیکربندی سختافزاری CPU دروازه فعال باشد.
تضمین گارانتی
هر SIEMENS 6GK1571-1AA00 CP5711 که توسط Industrial Control Hub عرضه میشود، شامل گارانتی ۱۲ ماهه کامل از تاریخ تحویل است. تعهد گارانتی ما شامل موارد زیر است:
- 📦 تعویض DOA (معیوب در هنگام تحویل) — اگر دستگاه ظرف ۳۰ روز پس از دریافت خراب شود، تعویض رایگان با ارسال اولویتدار بدون هزینه اضافی ارائه میدهیم.
- 🔬 تشخیص فنی خطا — تیم مهندسی ما خطاهای گزارش شده را ارزیابی کرده و تعیین میکند که مشکل مربوط به سختافزار است یا پیکربندی، و تشخیص کتبی را ظرف ۳ روز کاری ارائه میدهد.
- 🔄 تعمیر یا تعویض — برای ادعاهای گارانتی بین ۳۰ روز تا ۱۲ ماه، بسته به شدت خطا و موجودی قطعات، تعمیر یا تعویض مشابه ارائه میدهیم.
- 📋 استثنائات گارانتی — آسیبهای فیزیکی ناشی از نصب نادرست، رویدادهای ولتاژ بیش از حد یا تغییرات غیرمجاز گارانتی را باطل میکند. آسیب ناشی از تخلیه الکترواستاتیک (ESD) نیز مستثنی است؛ همیشه CP5711 را با رعایت نکات ایمنی ESD جابجا کنید.
- 📞 کانال پشتیبانی اختصاصی — ادعاهای گارانتی و پرسشهای فنی مستقیماً توسط متخصصان اتوماسیون صنعتی ما رسیدگی میشود. با شماره [email protected] تماس بگیرید یا با +0086 18359243191 همراه با شماره سفارش و شرح خطا تماس بگیرید.
