Product Description

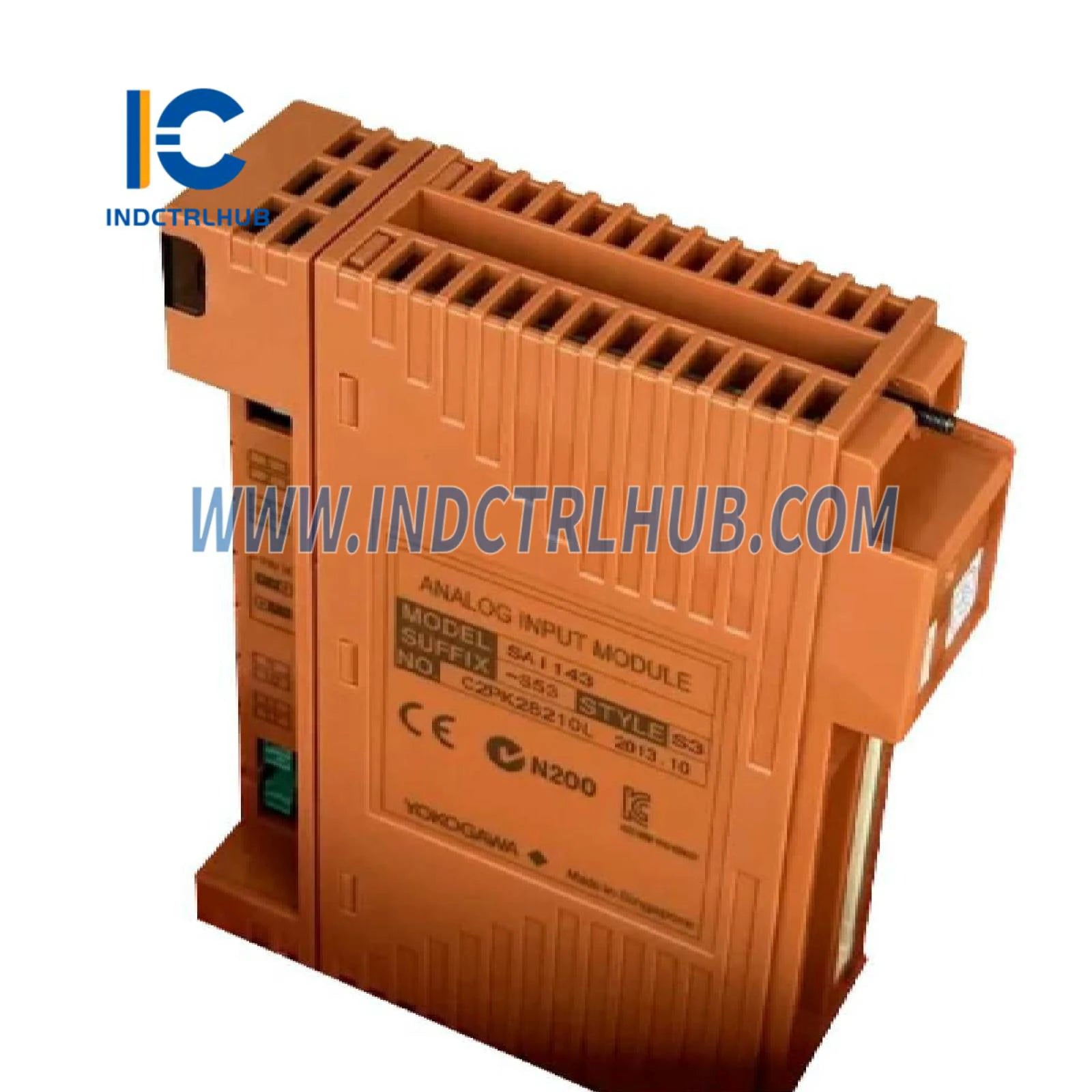

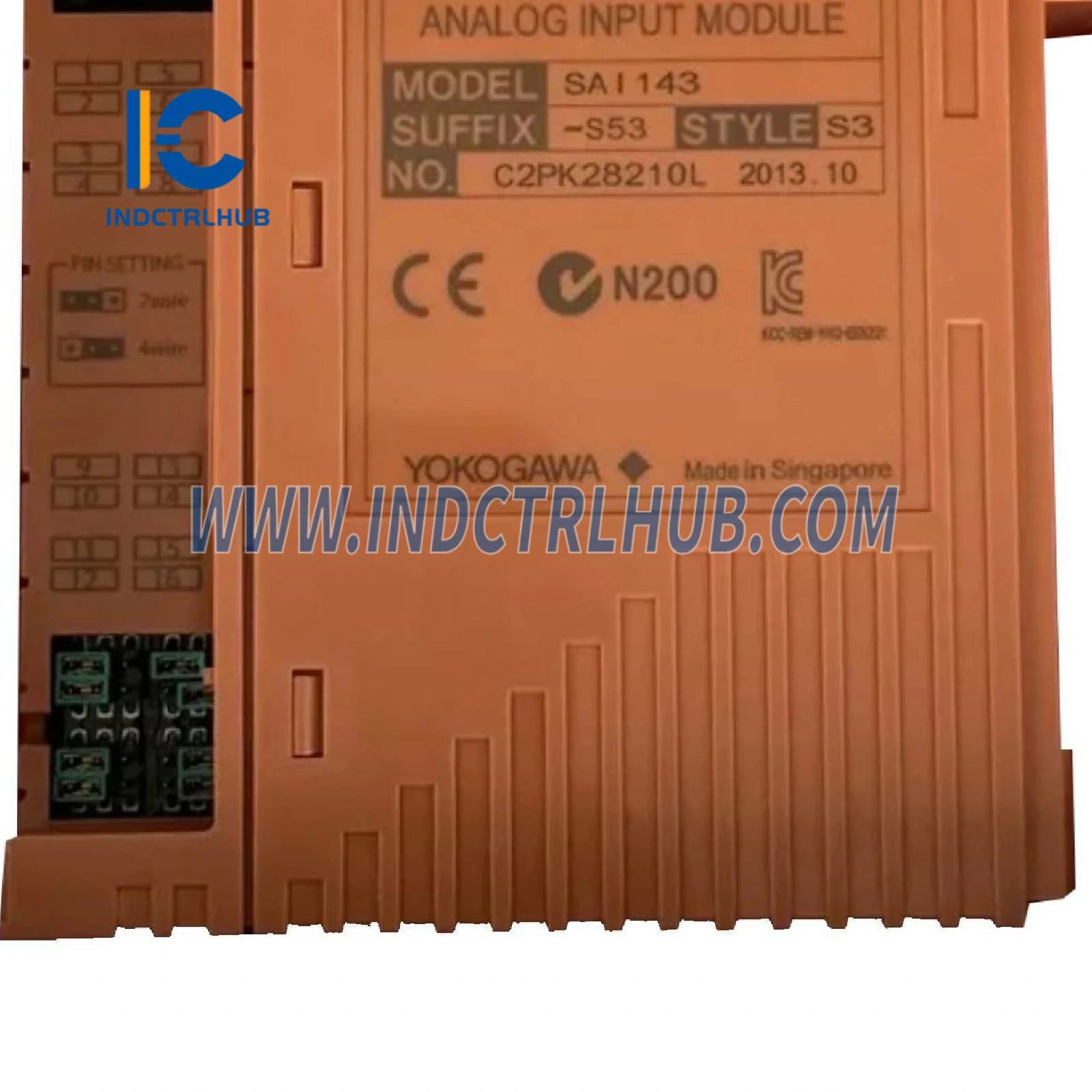

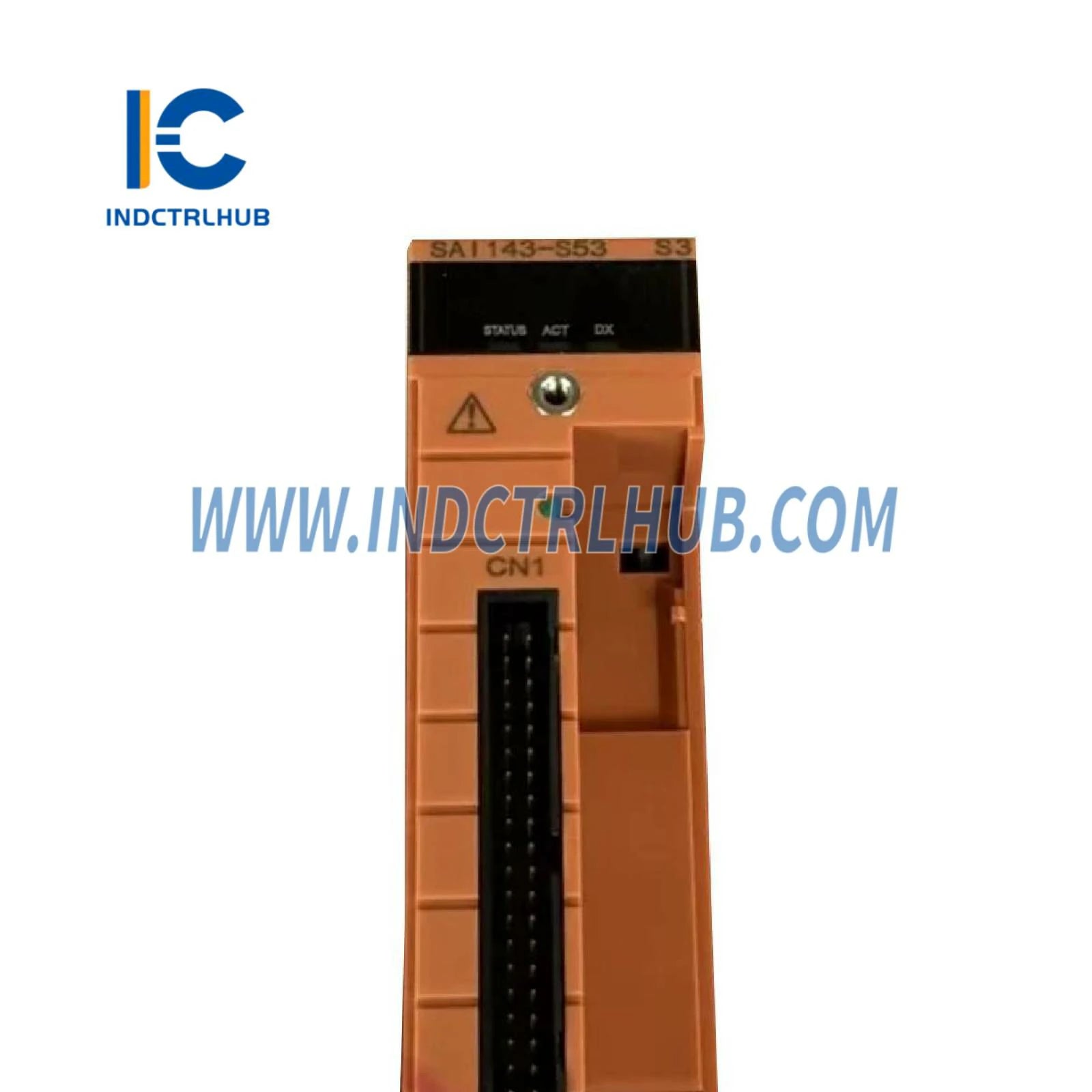

Información del Producto: Módulo de Entrada Analógica Yokogawa (SAI143-S53/A4S00)
| Fabricante | Yokogawa |
|---|---|
| Modelo/Número de Parte | SAI143-S53/A4S00 |
| Descripción | Módulo de Entrada Analógica |
Especificaciones
| Especificación | Detalles |
|---|---|
| Número de Canales de Entrada | 16 canales (aislamiento del módulo) |
| Rango de Entrada Nominal | 4 a 20 mA |
| Rango de Entrada Permitido | 0 a 25 mA |
| Impedancia de Entrada (Encendido) | 250 Ω + valor de corriente (caída de voltaje en circuito de protección) |
| Impedancia de Entrada (Apagado) | 500 kΩ mínimo |
| Precisión Nominal | ±16 µA (rango de entrada 1 a 23 mA) |
| Frecuencia de Actualización de Datos | 40 ms |
| Deriva por Temperatura | ±16 µA/10 °C |
| Fuente de Alimentación del Transmisor | 16.15 V mínimo (a 20 mA), 26.4 V máximo (a 0 mA) |
| Función de Encendido/Apagado de Fuente de Alimentación del Transmisor | Disponible en configuración de 2 hilos, todos los 16 canales |
| Tensión de Resistencia | 1.5 kV CA entre señal de entrada y sistema durante 1 minuto |
| Consumo Máximo de Corriente | 320 mA (sistema de 5 V), 550 mA (sistema de 24 V) |
| Peso | Aprox. 0.34 kg (con bloque terminal de presión o cable MIL) |
| Conexión Externa | Terminal de presión, cable MIL, cable de señal dedicado |
Códigos de Modelo y Sufijo
| Código de Sufijo | Descripción |
|---|---|
| -S | Tipo estándar |
| -H | Con comunicación HART |
| 5 | Sin protección contra explosiones (bloque terminal de presión o cable MIL) |
| 6 | Sin protección contra explosiones (con adaptador de interfaz de cable de señal) |
| E | Con protección contra explosiones (bloque terminal de presión o cable MIL) |
| F | Con protección contra explosiones (con adaptador de interfaz de cable de señal) |
| 3 | Con estándar ISA G3 y temperatura (-20 a 70 ºC) |
| C | Con estándar ISA G3 e instalación de alta densidad (-20 a 70 ºC) |
Códigos de Opciones
| Código de Opción | Descripción |
|---|---|
| /A4S00 | Con bloque terminal de presión para analógico |
| /A4S10 | Con bloque terminal de presión (absorbedor de sobretensión) |
| /A4D00 | Con bloque terminal de presión dual-redundante para analógico |
| /A4D10 | Con bloque terminal de presión dual-redundante (absorbedor de sobretensión) |
| /PRP | Pasador de prevención para inserción incorrecta |
| /CCC01 | Con cubierta de conector para cable MIL (para cable plano de cinta) |
