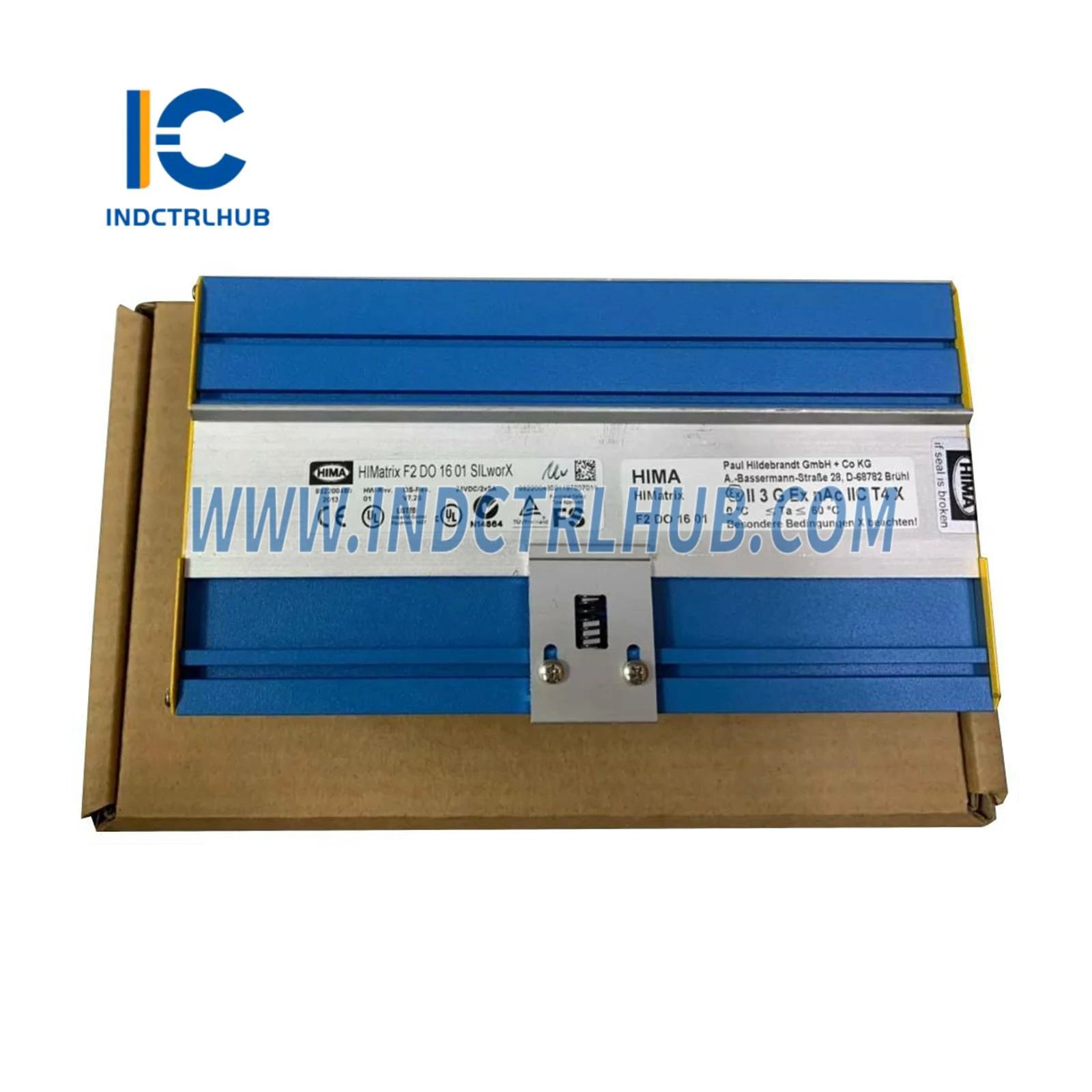

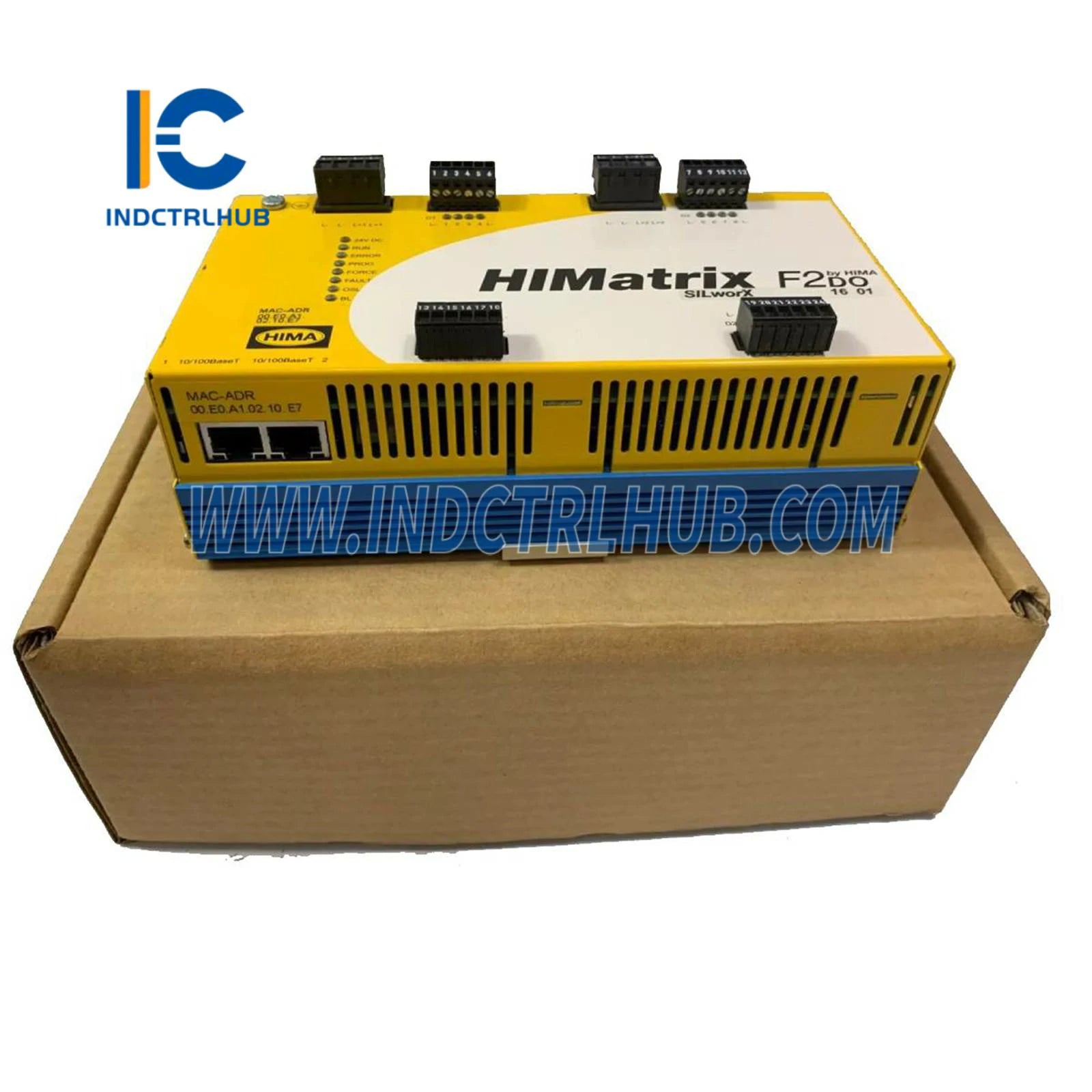

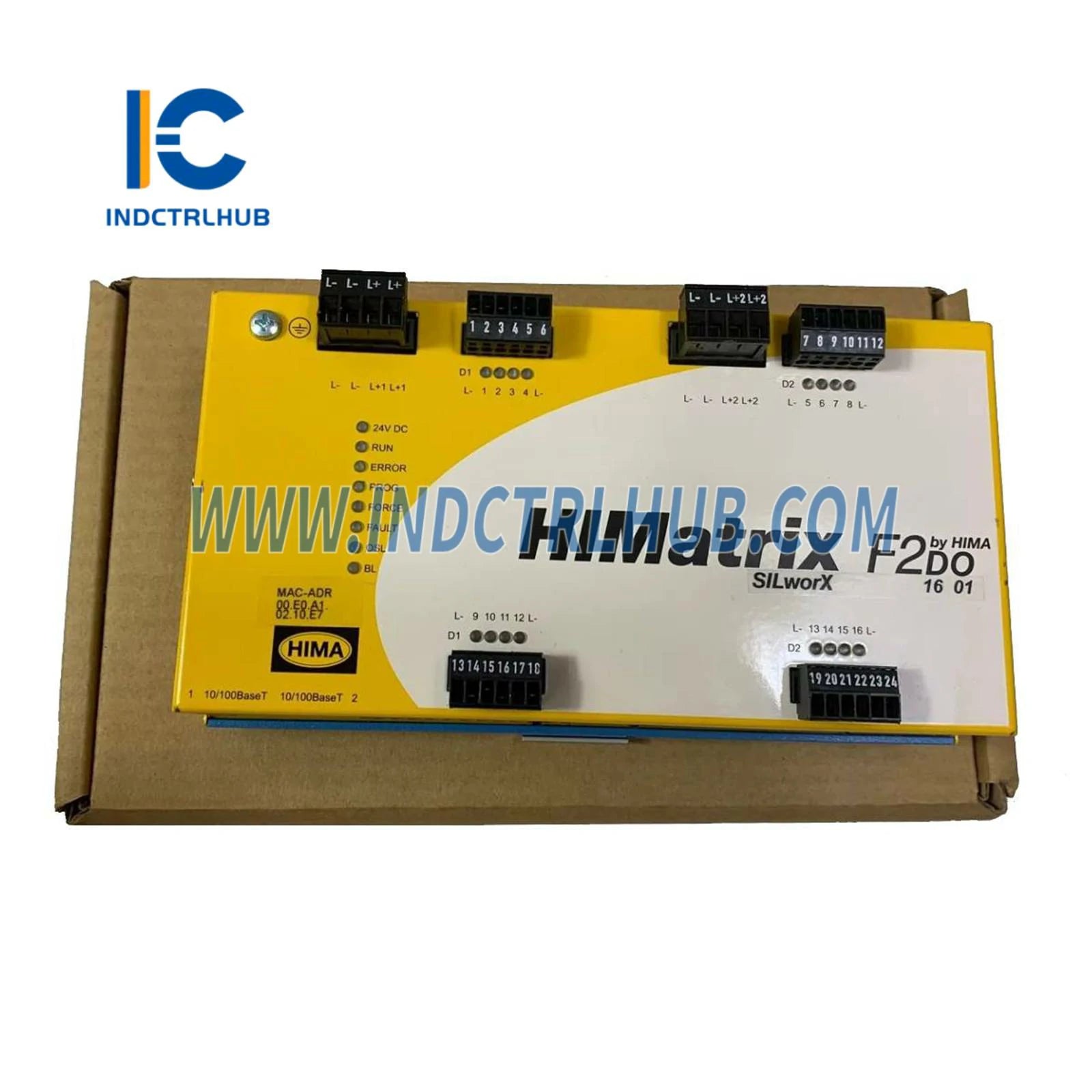

Controlador relacionado con la seguridad HIMA F2DO1601

Modelo/Número de pieza

F2DO1601

Descripción

Controlador Relacionado con la Seguridad

Tiempo de respuesta

≥ 20 ms

Interfaces Ethernet

2 x RJ-45, 10/100BaseT (100 Mbit/s) con switch integrado

Voltaje de funcionamiento

24 VDC, -15 %…+20 %, wss ≤ 15 %, de una unidad de fuente de alimentación con aislamiento seguro (IEC 61131-2)

Entrada de corriente

máx. 9 A por grupo, en reposo: aprox. 0.2 A por grupo a 24 V

Fusible externo

10 Un desfase temporal

Batería de respaldo

Ninguno

Temperatura de operación

0 °C…+60 °C

Temperatura de almacenamiento

-40 °C…+85 °C

Tipo de protección

IP20

Dimensiones (sin enchufe)

Ancho: 207 mm, Alto: 114 mm, Profundidad: 66 mm

Peso

0,85 kilogramos

Número de salidas

16 (no galvanicamente aislado)

Voltaje de salida

≥ L+ menos 2 V

Corriente de salida

máx. 1 A a 60 °C, máx. 2 A a 40 °C

Corriente por grupo

máx. 8 A

Corriente Total Permisible

máx. 16 A

Carga mínima

2 mA por canal

Carga de la lámpara

máx. 10 W (salida 1 A), máx. 25 W (salida 2 A)

Carga inductiva

máx. 500 mH

Caída de Tensión Interna

máx. 2 W a 2 A

Corriente de Fuga (Bajo Nivel)

máx. 1 mA y 2 V

Comportamiento con Sobrecarga

La salida afectada se apaga y se reinicia cíclicamente.

ESTE

EMC, ATEX Zona 2

TÜV

IEC 61508 1-7:2000 (hasta SIL 3), IEC 61511:2004, EN 954-1:1996 (hasta Cat. 4), ATEX 94/9/EG, EN 1127-1, EN 61508

UL (Underwriters Laboratories Inc.)

ANSI/UL 508, NFPA 70 – Equipos de Control Industrial, CSA C22.2 No.142, UL 1998 Componentes Programables por Software, NFPA 79 Estándar Eléctrico para Maquinaria Industrial, IEC 61508

Aprobaciones de FM

Clase I, DIV 2, Grupos A, B, C y D, Clase 3600 (1998), Clase 3611 (1999), Clase 3810 (1989) incluyendo Suplemento #1 (1995), CSA C22.2 No 142, CSA C22.2 No 213
