Product Description
Detalles del producto
| Fabricante | Bently Nevada |
|---|---|
| Serie | 3500/65 |
| Modelo/Número de pieza | 145988-02 |
| Tipo de modelo | Monitor de Temperatura de 16 Canales |

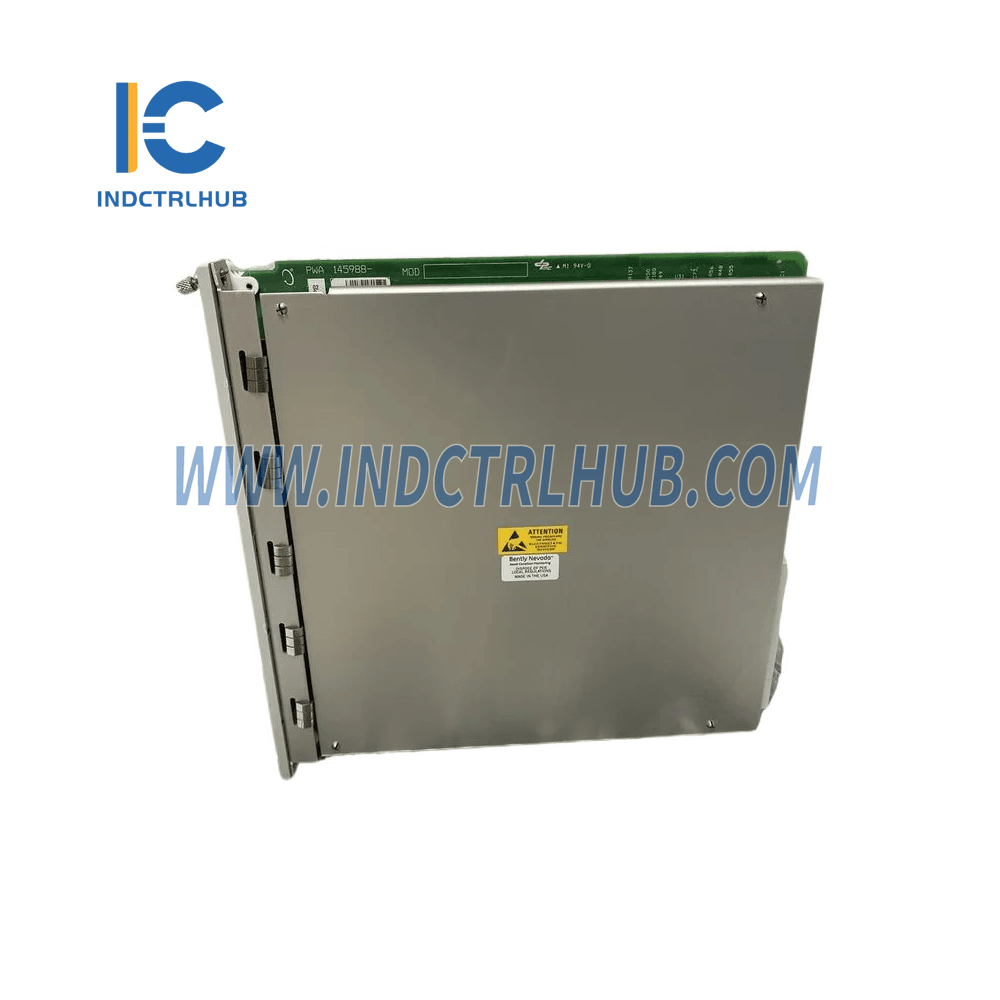

Descripción
El monitor 3500/65 proporciona 16 canales para monitoreo de temperatura. Acepta tanto entradas de Detector de Temperatura de Resistencia (RTD) como de Termopar de punta aislada (TC). Estas entradas son acondicionadas y comparadas con puntos de ajuste de alarma programables por el usuario para un monitoreo preciso y confiable.
Presupuesto
Entradas
- Consumo de Energía: 3 vatios (nominal)
- Señal: Acepta de 1 a 16 señales de transductores RTD o TC de punta aislada
- Impedancia de Entrada: Mayor que 1 MΩ para cada entrada de lead
Salidas
-

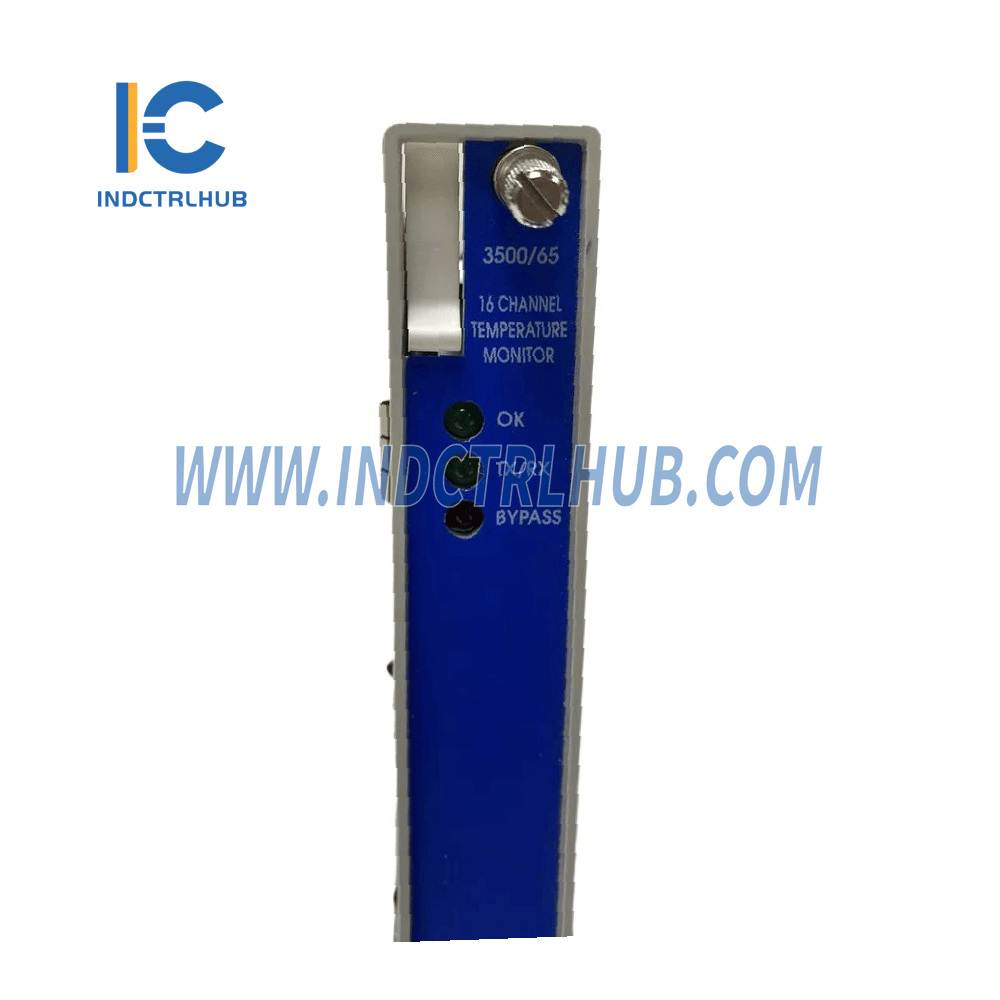

LEDs del Panel Frontal:
- OK LED: Indica que el monitor está funcionando correctamente.
- LED TX/RX: Indica la comunicación con otros módulos en el rack 3500.
- LED de Bypass: Indica que el monitor está en Modo Bypass.
- Valor de la Fuente de Corriente RTD: 913 ± 7 µA @ 25°C por transductor (1 suministro para RTD de 4 hilos y 2 suministros para 3 hilos)
Límites Ambientales
| Condición | Rango de temperatura |
|---|---|
| Temperatura de operación | -30°C a +65°C (-22°F a +150°F) |
| Temperatura de almacenamiento | -40°C a +85°C (-40°F a +185°F) |
Especificaciones Físicas
| Componente | Dimensiones (H x W x D) | Peso |
|---|---|---|
| Módulo principal | 241.3 mm x 24.4 mm x 241.8 mm (9.50 in x 0.96 in x 9.52 in) | 0,91 kg (2,0 libras) |
Información de Pedido
| Formato del modelo | 3500/65-AA-BB |
|---|---|
| A: Tipo de módulo de E/S |
01: TC de punta aislada/RTD con terminaciones internas 02: TC de punta aislada/RTD con terminaciones externas |
| B: Aprobación de la agencia |
00: Ninguno 01: CSA/NRTL/C 02: CSA/ATEX |
