Product Description
Detalles del producto
| Fabricante | Bently Nevada |
|---|---|
| Serie | 3500/15 |
| Modelo/Número de pieza | 3500/15-05-05-00, 106M1079-01, 106M1081-01 |
| Tipo de modelo | Fuentes de Alimentación AC y DC |
Guardado
| Número de pieza | Descripción |
|---|---|

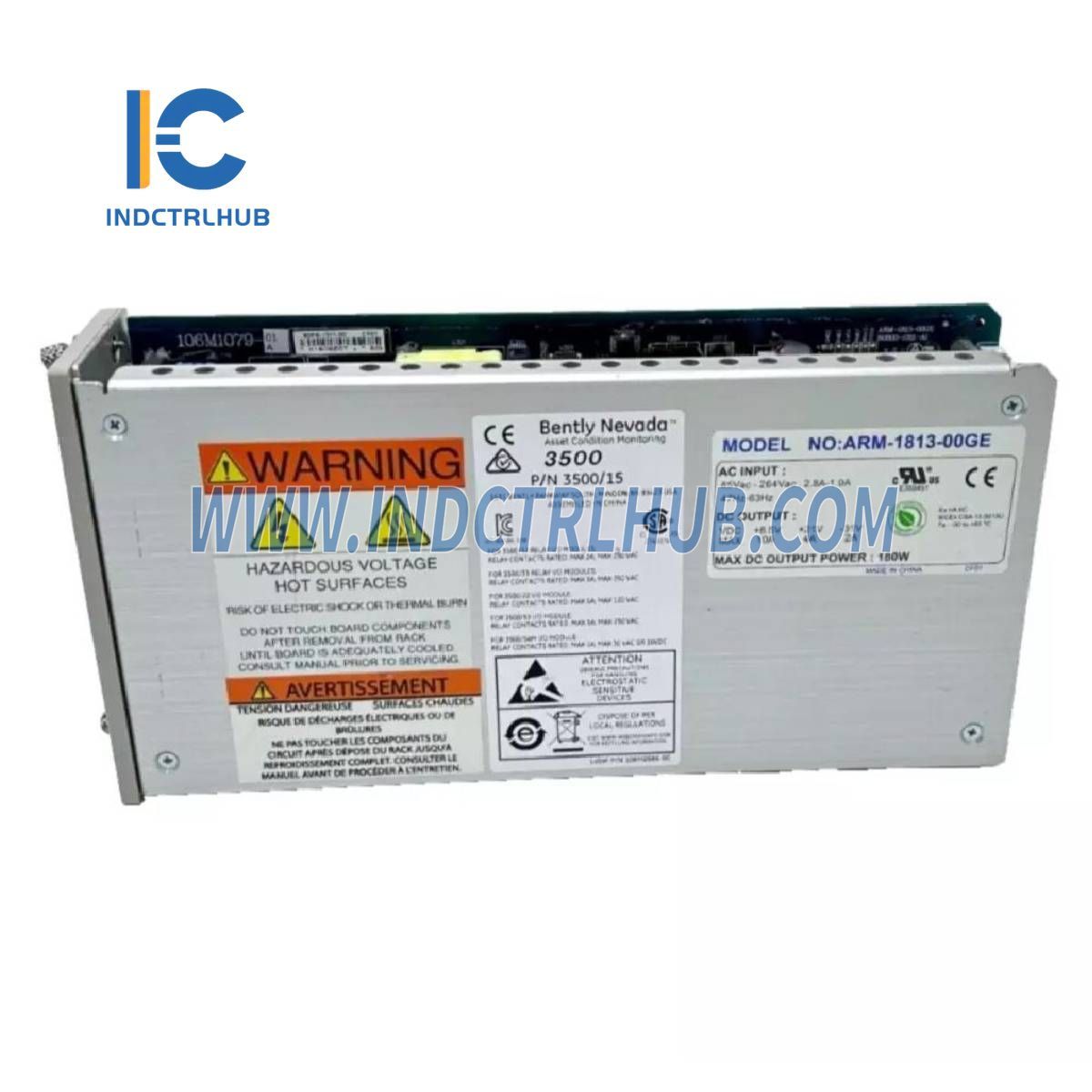

| 106M1079-01 | Módulo de Fuente de Alimentación de CA Universal |

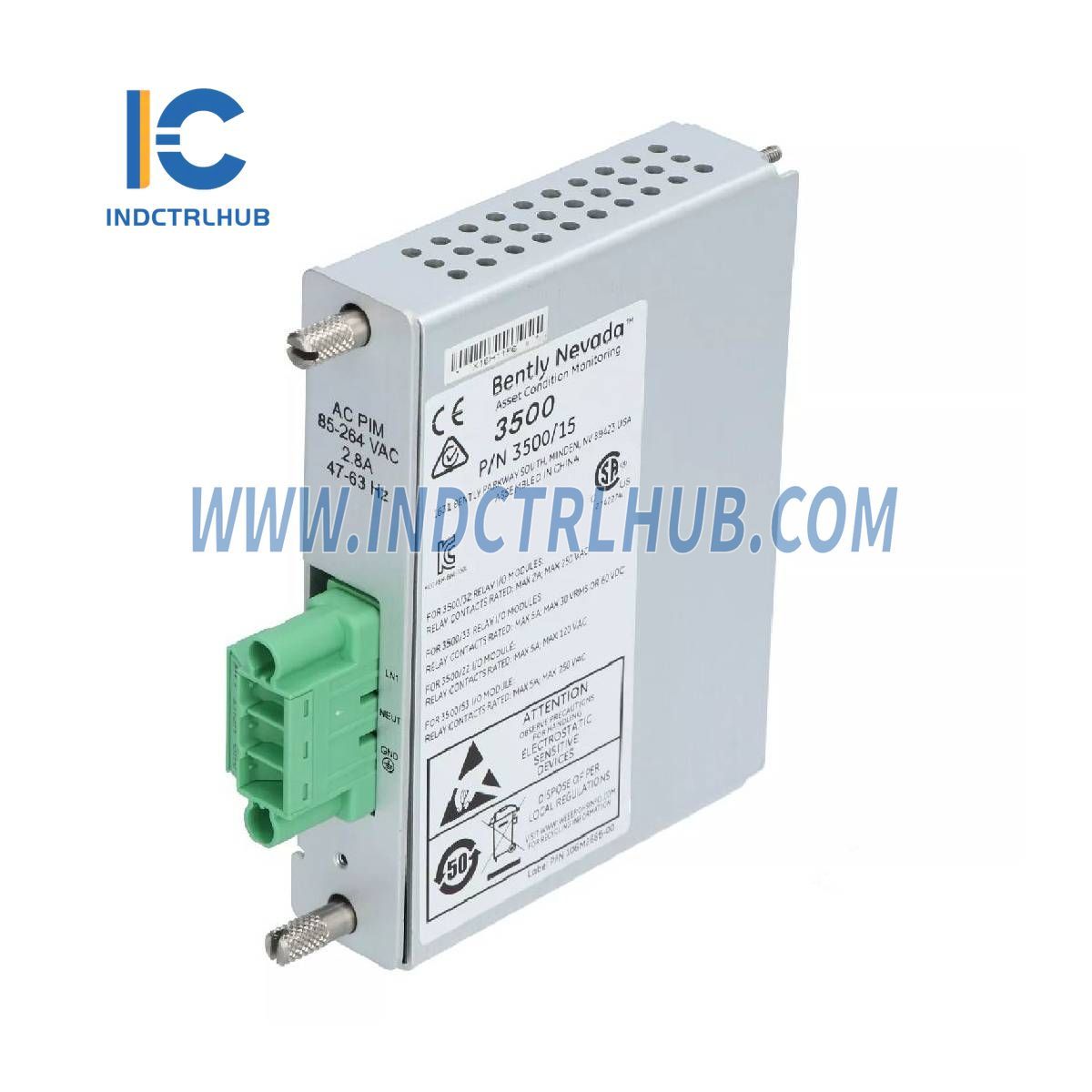

| 106M1081-01 | Módulo de Entrada de Alimentación CA Universal |
Descripción

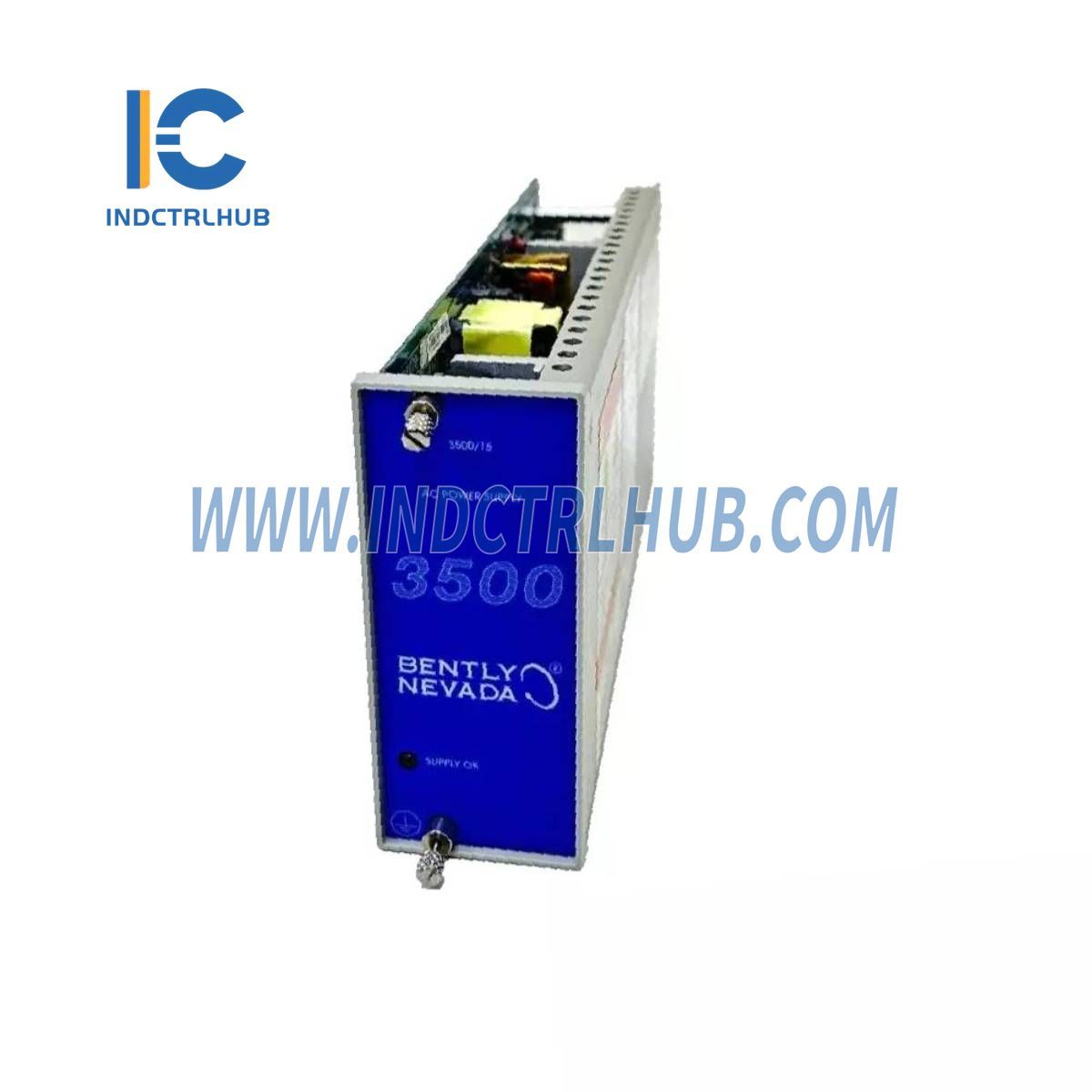

Los Suministros de Energía AC y DC 3500/15 son módulos de media altura que deben instalarse en los espacios designados en el lado izquierdo del rack. El rack 3500 puede contener uno o dos suministros de energía en cualquier combinación de AC y DC. Cada suministro de energía puede alimentar un rack completo.
Presupuesto
Entradas
| Opciones de voltaje | Descripción |
|---|---|
| Voltaje Universal AC | Tensión de entrada: 110 a 220 Vac nominal |
| Áreas no peligrosas: 85 a 264 Vac rms | |
| Áreas Peligrosas: 85 a 250 Vac rms | |
| Voltaje de Pico: 120 a 373 Vac pk | |
| Frecuencia de Entrada: 47 a 63 Hz | |
| Nota: No compatible con unidades de CA de Alta Tensión o CA de Baja Tensión heredadas. | |
| CC de alto voltaje | Voltaje de entrada: 88 a 140 Vdc |
| CC de bajo voltaje | Voltaje de entrada: 20 a 30 Vdc |
Físico
| Tipo de módulo | Dimensiones (H x W x D) | Peso |
|---|---|---|
| Módulo de fuente de alimentación | 120,7 mm x 50,8 mm x 251,5 mm | 1,39 kg (3,06 libras) |
| Módulo de entrada de energía | 120,7 mm x 25,4 mm x 114,3 mm | 0,34 kg (0,75 libras) |
Límites Ambientales
| Parámetro | Rango |
|---|---|
| Temperatura de operación | -30°C a +65°C (-22°F a +150°F) |
| Temperatura de almacenamiento | -40°C a +85°C (-40°F a +185°F) |
| Humedad | 95%, sin condensación |
Información de Pedido
| Modelo/Número de pieza | Descripción |
|---|---|
| Módulo de Fuente de Alimentación 3500/15 | 3500/15 -AA-BB-CC |
| A: Tipo de Fuente de Alimentación (Slot Superior) | 03: Herencia de Alta Tensión DC (88 a 140 Vdc) |
| 04: Baja Tensión DC (20 a 30 Vdc) | |
| 05: Voltaje de CA Universal (85 a 264 Vac rms) | |
| 06: Suministro de CC de Alta Tensión | |
| 07: Suministro de CC de Baja Tensión | |
| B: Tipo de Fuente de Alimentación (Slot Inferior) | 00: Sin Suministro (cuando no se requiere suministro) |
| 03: Herencia de Alta Tensión DC (88 a 140 Vdc) | |
| 04: Baja Tensión DC (20 a 30 Vdc) | |
| 05: Voltaje de CA Universal (85 a 264 Vac rms) | |
| 06: Suministro de CC de Alta Tensión | |
| 07: Suministro de CC de Baja Tensión | |
| C: Aprobación de la Agencia | 00: Ninguno |
| 01: CSA / NRTL / C (Clase 1, División 2) |
