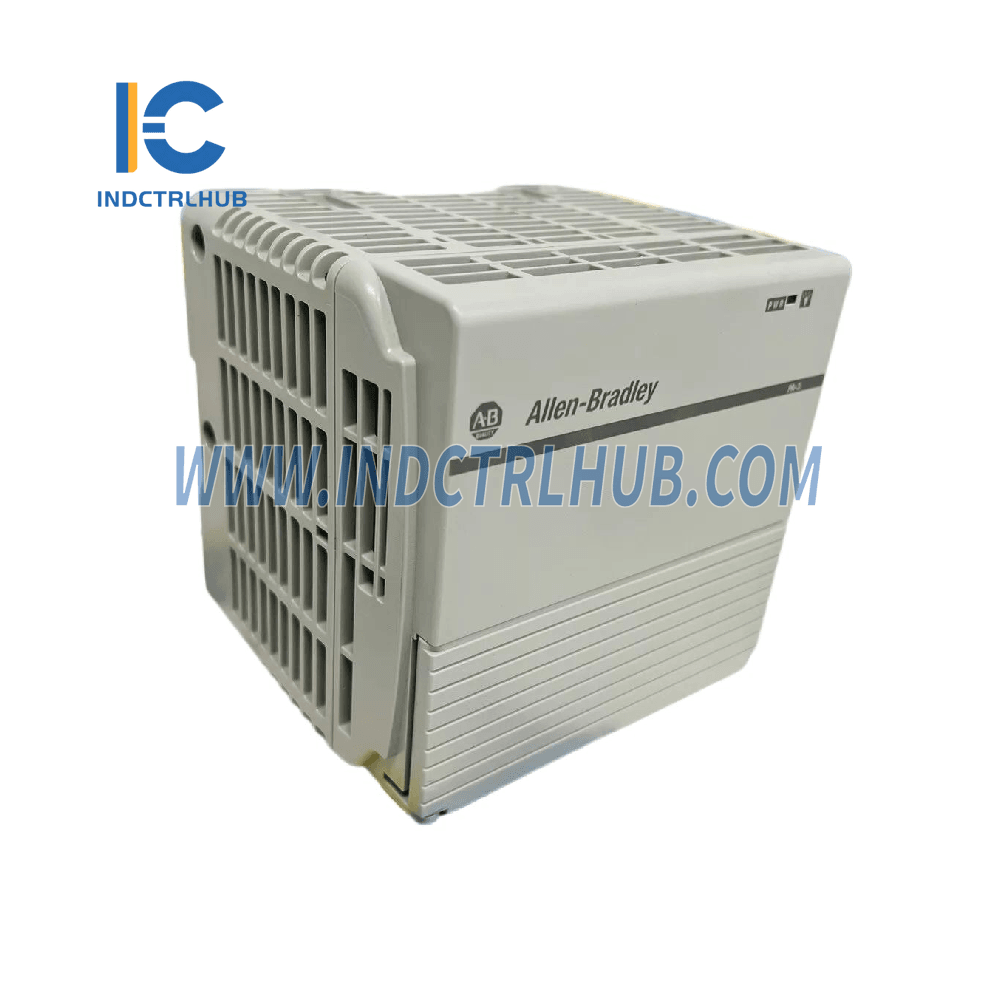

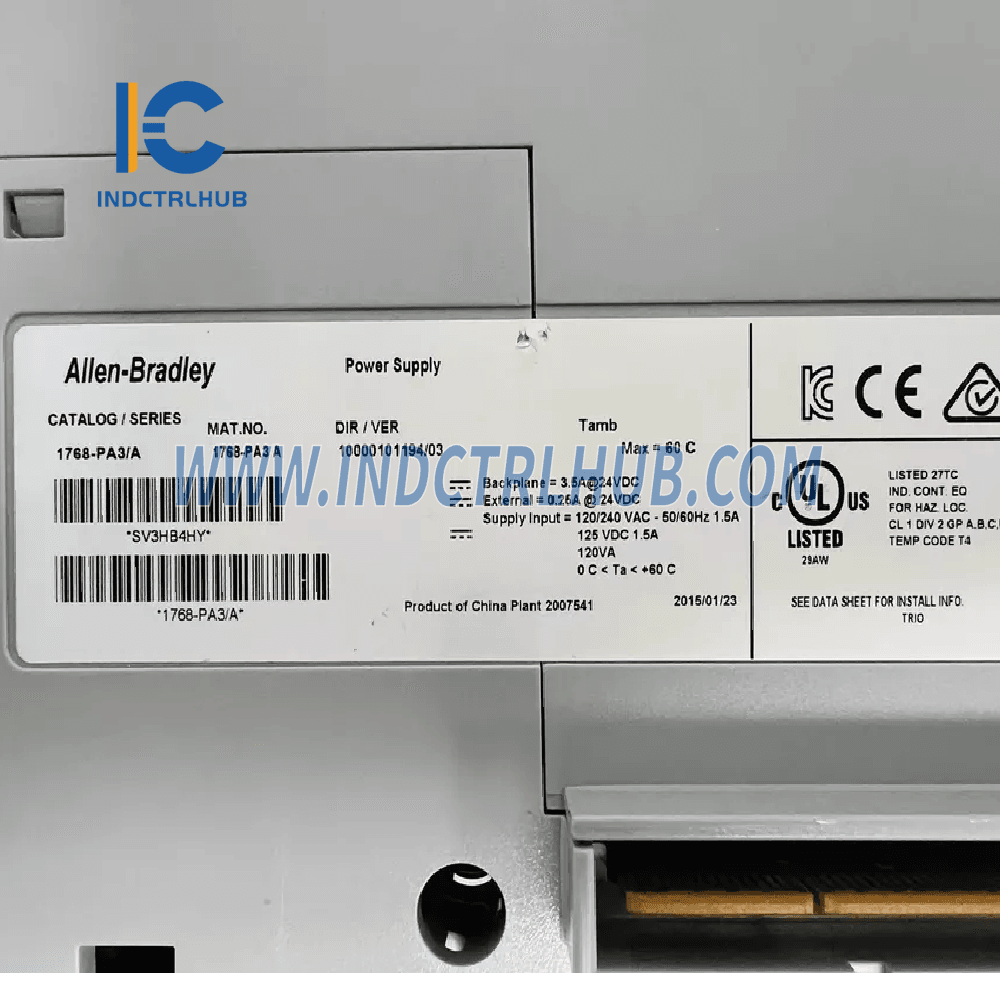

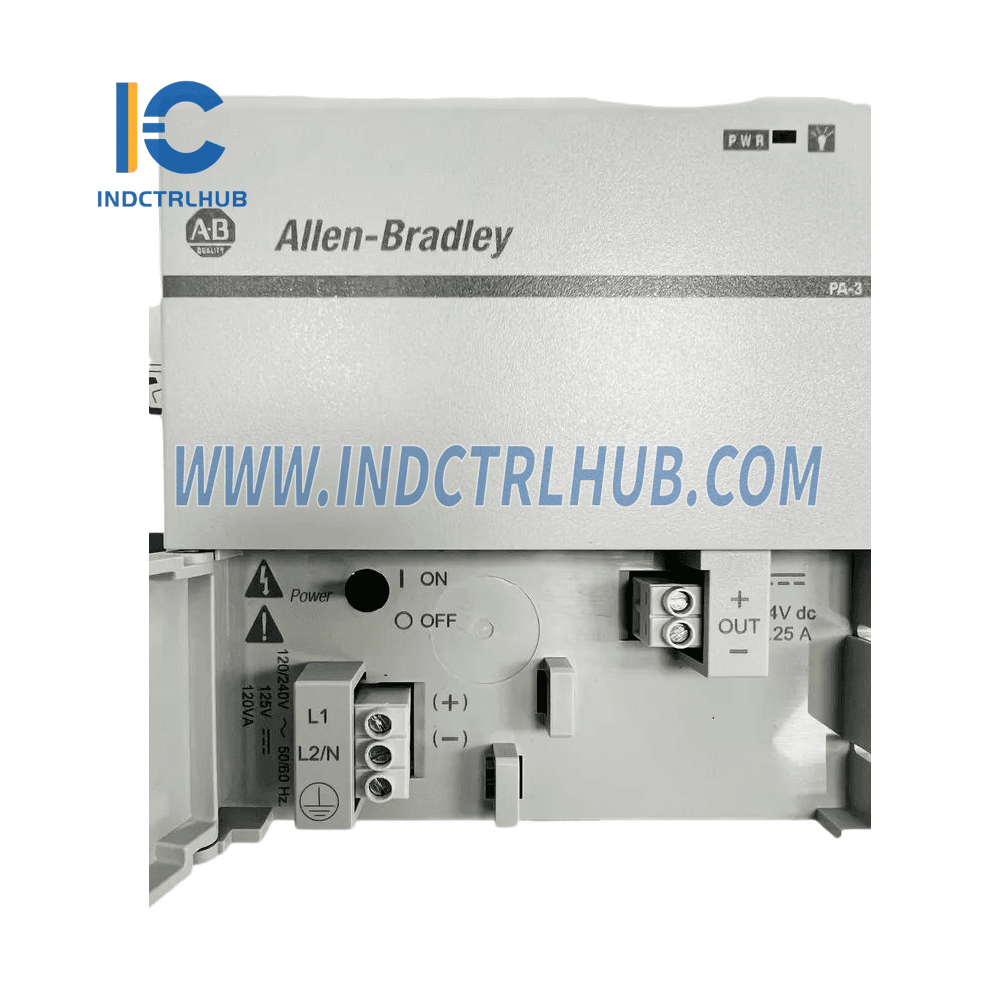

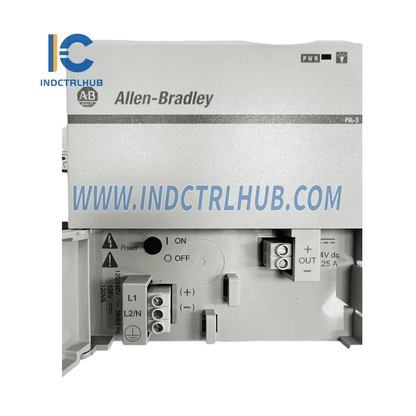

Detalles del producto: Fuente de alimentación AC/DC In CompactLogix L4x de Allen-Bradley (Modelo: 1768-PA3)
Descripción general
- Fabricante: Allen-Bradley
- Número de modelo/parte: 1768-PA3
- Descripción: La Fuente de Alimentación CompactLogix L4x AC/DC 1768-PA3 está diseñada para proporcionar energía confiable al controlador CompactLogix y otros componentes conectados. Soporta tanto voltajes de entrada AC como DC, ofreciendo versatilidad para diversas aplicaciones industriales.
Presupuesto
| Atributo | 1768-PA3 | 1768-PB3 |
|---|---|---|
| Eficiencia | 75% típico | 80% Típico @ 24V cc |
| Clasificación del Tipo de Cerramiento | Ninguno (estilo abierto) | Ninguno (estilo abierto) |
| Rango de voltaje de entrada | 85…265V ca, 108…132V cc, 16.8-31.2V cc | 85…265V ca, 108…132V cc, 16.8-31.2V cc |
| Rango de Frecuencia de Entrada | 47…63 Hz (85…265V ac) | N / A |
| Potencia de entrada, máxima | 120 VA/120 W | 112 W a 24 V CC |
| Corriente de arranque, nominal | 25 A @ 85…132V ca, 50 A @ 195…265V ca, 25 A @ 108…132V cc | 50 A @ 195…265V ac, 25 A @ 108…132V dc, 30 A @ 16.8…31.2V dc |
| Corriente de entrada, máx. | 50 A a 85…132 V CA | 80 A @ 195…265V ac, 50 A @ 16.8…31.2V dc |
| Código de Temperatura de América del Norte | T4 | T5 |
| Disipación de Potencia, Máx. | 30 vatios | 22 W a 24 V CC |
| Voltaje de aislamiento | 250V (Tipo de Aislamiento Reforzado) | 250V (Tipo de Aislamiento Reforzado) |
| Protección Interna contra Sobrecorriente | Fusible no reemplazable (soldado en su lugar) | Fusible no reemplazable (soldado en su lugar) |
| Protección externa contra sobrecorriente recomendada | 4…6 A @ 28.5…36.7 A2 S, 8...12 A @ 166...250 A2S | 8…12 A @ 166…250 A2S |
| Protección contra sobrecorriente, Máx. | 15 A (suministrado por el usuario) | 15 A (suministrado por el usuario) |
| Tamaño del cable (Terminal de entrada de energía) | 14 AWG (2.5 mm²), cable de cobre sólido o trenzado (75°C o más) | 14 AWG (2.5 mm²), cable de cobre sólido o trenzado (75°C o más) |
| Tamaño del cable (Terminal de salida de potencia) | 2.5 mm² (14 AWG) a 0.25 mm² (22 AWG) cable sólido o trenzado | 2.5 mm² (14 AWG) a 0.25 mm² (22 AWG) cable sólido o trenzado |
| Par de apriete del tornillo del conductor | 0,6 Nm (5 lb-pulg.) | 0,6 Nm (5 lb-pulg.) |
| Dimensiones (alto x ancho x profundidad) | 131.25 x 132.75 x 105.50 mm (5.17 x 5.23 x 4.15 in.) | 131.25 x 132.75 x 105.50 mm (5.17 x 5.23 x 4.15 in.) |
| Peso | 0,98 kg (2,15 libras) | 1,01 kg (2,22 libras) |
| Potencia de Salida Continua | 90 W, máx. | 90 W, máx. |
| Potencia de Salida Continua (Mín) | 6 W, mín. | 6 W, mín. |
| Salida #1 (24V cc a Backplane) | 3,5 A | 3,5 A |
| Salida #2 (24V cc al bloque de terminales del panel frontal) | 0,25 A | 0,25 A |
| Tiempo de Intervalo de Ride-through (Min) | 25 ms a 90 W | 5 ms a 90 W |
| Intervalo de Sostenimiento a Plena Potencia | 5 ms a 90 W | 5 ms a 90 W |
| Intervalo de Espera Ampliado | 8…12 s a 1,25 W | 8…12 s a 1,25 W |
| Desactivar salida | Desactivar la salida durante los períodos de retención | Desactivar la salida durante los períodos de retención |
Especificaciones Ambientales
| Atributo | 1768-PA3 | 1768-PB3 |
|---|---|---|
| Inmunidad RF Conducida | IEC 61000-4-6: 10V rms con onda sinusoidal de 1 kHz, 80% AM de 150 kHz…80 MHz | IEC 61000-4-6: 10V rms con onda sinusoidal de 1 kHz, 80% AM de 150 kHz…80 MHz |
| Inmunidad EFT/B | IEC 61000-4-4: ±4kV a 5 kHz en puertos de alimentación | IEC 61000-4-4: ±4kV a 5 kHz en puertos de alimentación |
| Emisiones | CISPR 11: Grupo 1, Clase A | CISPR 11: Grupo 1, Clase A |
| Inmunidad ESD | IEC 61000-4-2: descargas de contacto de 6 kV, descargas de aire de 8 kV | IEC 61000-4-2: descargas de contacto de 6 kV, descargas de aire de 8 kV |
| Inmunidad RF Radiada | IEC 61000-4-3: 10V/m con onda sinusoidal de 1 kHz 80% AM de 30…2000 MHz | IEC 61000-4-3: 10V/m con onda sinusoidal de 1 kHz 80% AM de 30…2000 MHz |
| Humedad relativa | IEC 60068-2-30: 5…95% no condensante | IEC 60068-2-30: 5…95% no condensante |
| Choque (en funcionamiento) | IEC 60068-2-27: 30 g | IEC 60068-2-27: 30 g |
| Choque (No operativo) | IEC 60068-2-27: 50 g | IEC 60068-2-27: 50 g |
| Inmunidad Transitoria de Sobretensión | IEC 61000-4-5: ±2 kV línea-línea, ±4 kV línea-tierra en puertos de alimentación de CA | IEC 61000-4-5: ±2 kV línea-línea, ±4 kV línea-tierra en puertos de alimentación de CA |
| Temperatura (Operativa) | IEC 60068-2-1: 0…60 °C (32…140 °F) | IEC 60068-2-1: 0…60 °C (32…140 °F) |
| Temperatura (Almacenamiento) | IEC 60068-2-2: -40…85 °C (-40…185 °F) | IEC 60068-2-2: -40…85 °C (-40…185 °F) |
| Vibración | IEC 60068-2-6: 5 g @ 10…500 Hz | IEC 60068-2-6: 5 g @ 10…500 Hz |
| Variación de voltaje | IEC 61000-4-11, IEC 61000-4-29: fluctuaciones de ±10%, caídas del 30%, caídas del 60%, interrupciones en puertos de suministro de CA y CC | IEC 61000-4-11, IEC 61000-4-29: fluctuaciones de ±10%, caídas del 30%, caídas del 60%, interrupciones en puertos de suministro de CA y CC |
Certificaciones
| Proceso de dar un título | Detalles |
|---|---|
| C-Tick | Ley de Comunicaciones de Radio de Australia, conforme a AS/NZS CISPR 11; Emisiones Industriales |
| Certificación UL | Equipo de Control Industrial Listado por UL para EE. UU. y Canadá. Archivo UL E65584. |
| Certificación de Ubicación Peligrosa | UL listado para Clase I, División 2, Grupos A, B, C, D, Ubicaciones Peligrosas (EE. UU. y Canadá). Archivo UL E194810. |
| Certificación CE | Cumple con la Directiva EMC de la UE 2004/108/IEC y |
