Product Description
🔹 Información General
|
Fabricante |
Allen-Bradley |
|---|---|
|
Modelo/Número de pieza |
1715-IF16 |
|
Descripción |

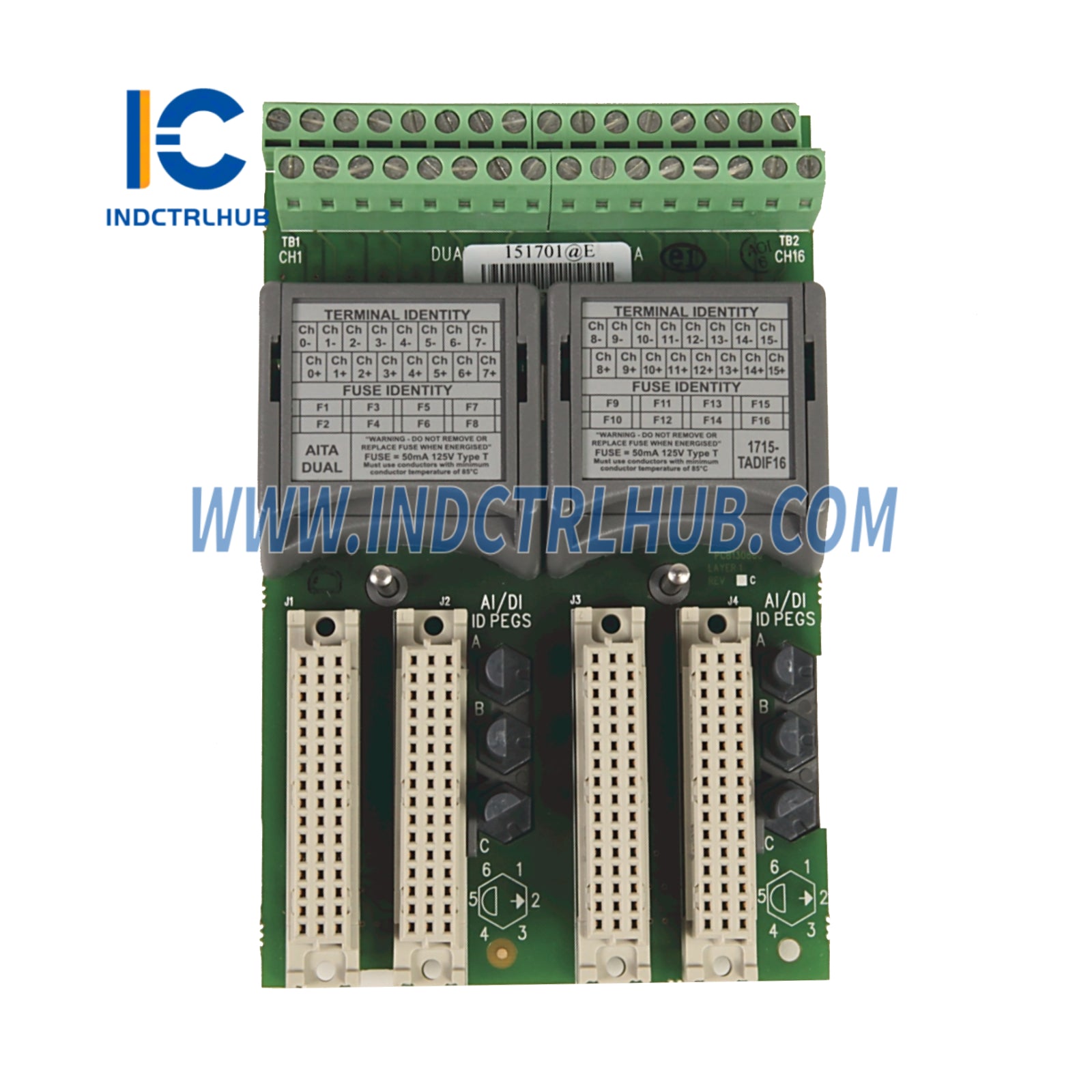

Módulo de Entrada Analógica 1715-IF16 con Base de Módulo 1715-A3IO y Ensambles de Terminación 1715-TASIF16, 1715-TADIF16 |
🔹 Especificaciones Técnicas
|
Atributo |
Valor |
|---|---|
|
Rango de Voltaje de Operación |
18-32 V CC |
|
Requisitos de energía |
- 1715-IF16 backplane: 260mA @ 18-32V DC - 1715-TASIF16, 1715-TADIF16 I/O: 0-24mA por canal @ 18-32V DC |
|
Velocidad de giro (máx.) |
700 mA/s |
|
Disipación de potencia |
- Sistema: 4,0 W máx. - Bucle de campo: 0.075W por bucle de campo máximo |
|
Voltaje de aislamiento |
- 50V (continuo), tipo de aislamiento básico - Puertos I/O al plano de conexión - Sin aislamiento entre los puertos de E/S individuales con el ensamblaje de terminación 1715-TASIF16 - 50V de aislamiento entre puertos individuales con el ensamblaje de terminación 1715-TADIF16 - Prueba de tipo a 500V CA durante 60s |
|
Resolución de entrada |
0.0039 mA/cnt (12 bits sobre el rango de 4-20 mA) |
🔹 Especificaciones Mecánicas
|
Atributo |
Valor |
|---|---|
|
Peso |
- Módulo 1715-IF16: 360g (12.70 oz) - Unidad base de I/O: 133g (5 oz) - Conjunto de terminación: 133g (5 oz) / 260g (10 oz) |
|
Dimensiones (H x W x D) |
166 x 42 x 118 mm (6.5 x 1.625 x 4.625 in.) |
|
Tamaño del cable |
0.33-1.5 mm² (22-16 AWG) alambre de cobre sólido o trenzado blindado , clasificado a 85°C (185°F) o más |
|
Categoría de cableado |
2 - en puertos de señal blindados |
|
Tipo de cable |
Blindado |
|
Tipo de fusible |
50 mA, 125 V, tipo T |
🔹 Especificaciones Ambientales
|
Atributo |
Valor |
|---|---|
|
Clasificación de temperatura |
- Norteamericano: T4 - IEC: T4 |
|
Tipo de gabinete |
Ninguno (estilo abierto) |
