Product Description
Produktübersicht

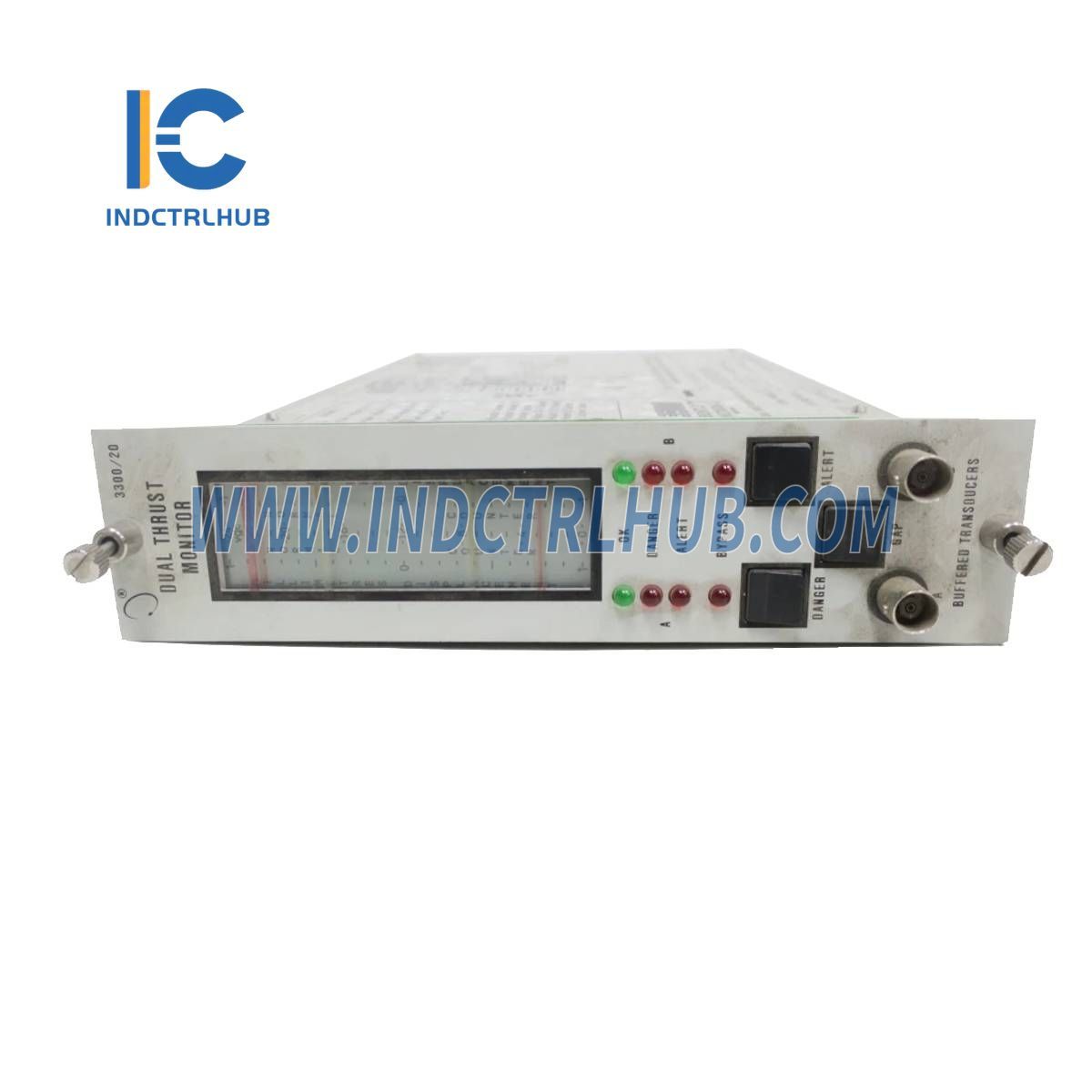

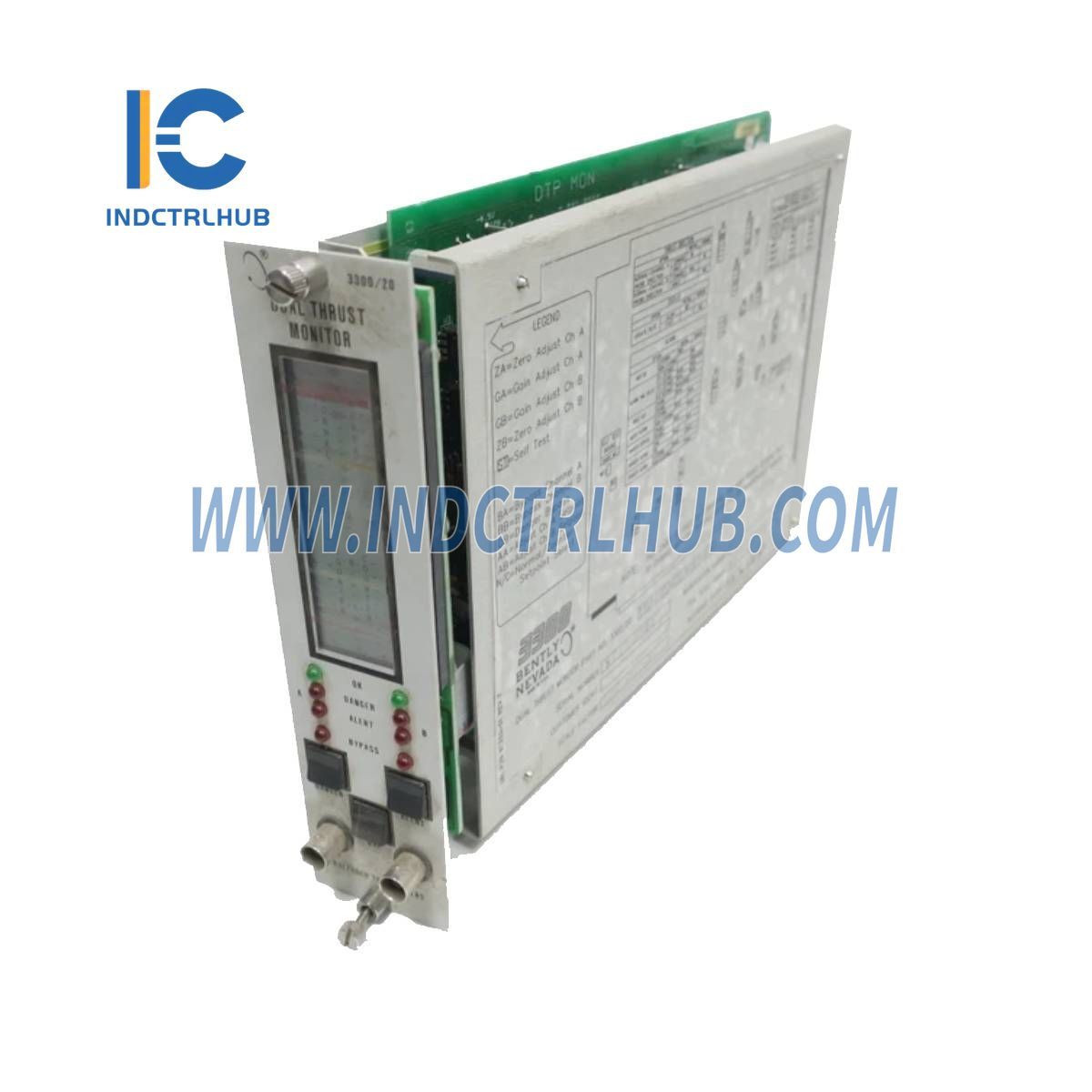

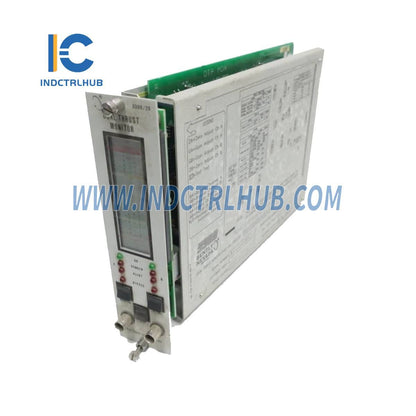

Der Bently Nevada 3300/20-12-01-01-00-00 ist ein Dual Thrust Position Monitor aus der 3300/20-Serie, der für präzise Schubmessungen innerhalb von Maschinenschutzsystemen entwickelt wurde. Obwohl er als "PLC Module/Rack" aufgeführt ist, handelt es sich genauer gesagt um ein Monitor-Modul, das in ein 3300-Rack integriert wird und zwei Kanäle für die kontinuierliche Überwachung der Schubposition bietet. Dieses Modul akzeptiert Eingänge von verschiedenen Bently Nevada Proximitor-Systemen und bietet eine robuste Leistung für industrielle Anwendungen, die eine genaue Positions- und Schwingungsüberwachung erfordern.
Technische Informationen
| Artikel | Technische Daten |
|---|---|
| Hersteller | Bently Nevada |
| Serie | 3300/20 |
| Modell/Teilenummer | 3300/20-12-01-01-00-00 |
| Modelltyp | Duale Schubpositionsüberwachung (PLC-Modul/Rack-Komponente) |
| Schubmessbereich | Bis zu 100.000 lbs (44.500 kg) |
| Messgenauigkeit | ±1 % vom Skalenendwert |
| Stromversorgung | 24 VDC oder 120/240 VAC |
| Betriebstemperatur | -40°C bis 70°C (-40°F bis 158°F) |
| Abmessungen (HxBxT) | 175 mm x 104 mm x 41 mm (6.9 in x 4.1 in x 1.6 in) |
| Gewicht | 0,5 kg |
Bestellinformationen
- Modell: 3300/20 Dual Thrust Positionsmonitor
- Bestellformat: 3300/20-AXX-BXX-CXX-DXX-EXX
- Optionenbeschreibungen:
- A: Vollständige Bereichsoption
- 01: 25-0-25 mil
- 02: 30-0-30 mils
- 03: 40-0-40 mils
- 05: 50-0-50 mils
- 06: 75-0-75 mils
- 11: 0,5-0-0,5 mm
- 12: 1,0-0-1,0 mm
- 13: 2,0-0-2,0 mm
- B: Wandler-Eingangsoption
- 01: 3300 oder 7200 Proximitor®-Systeme, 200 mV/mil (nur Bereiche 01, 02, 03, 11 und 12)
- 02: 7200 11 mm (nicht 3300XL) Proximitor-System, 100 mV/mil
- 03: 7200 14 mm oder 3300 HTPS Proximitor-Systeme, 100 mV/mil
- 04: 3000 Proximitor® 200 mV/mil (Erfordert -18 Vdc Netzteileinstellung oder Stromwandler; Nur Bereiche 01 und 11)
- 05: 3300XL NSv und 3300 RAM Proximitor Sensor, 200 mV/mil (nur Bereiche 01 und 11)
- C: Alarmrelais-Option
- 00: Keine Relais
- 01: Epoxidversiegelt
- 02: Hermetisch versiegelt
- 03: Quad-Relais (nur epoxyversiegelt)
- 04: Ersatzmonitor - Keine SIM/SIRM
- D: Agenturfreigabeoption
- 00: Nicht erforderlich
- 01: CSA/NRTL/C
- 02: ATEX Selbstzertifizierung
- E: Sicherheitsbarriere-Option
- 00: Keine
- 01: Extern
- 02: Intern
- A: Vollständige Bereichsoption
Spezifische Konfiguration

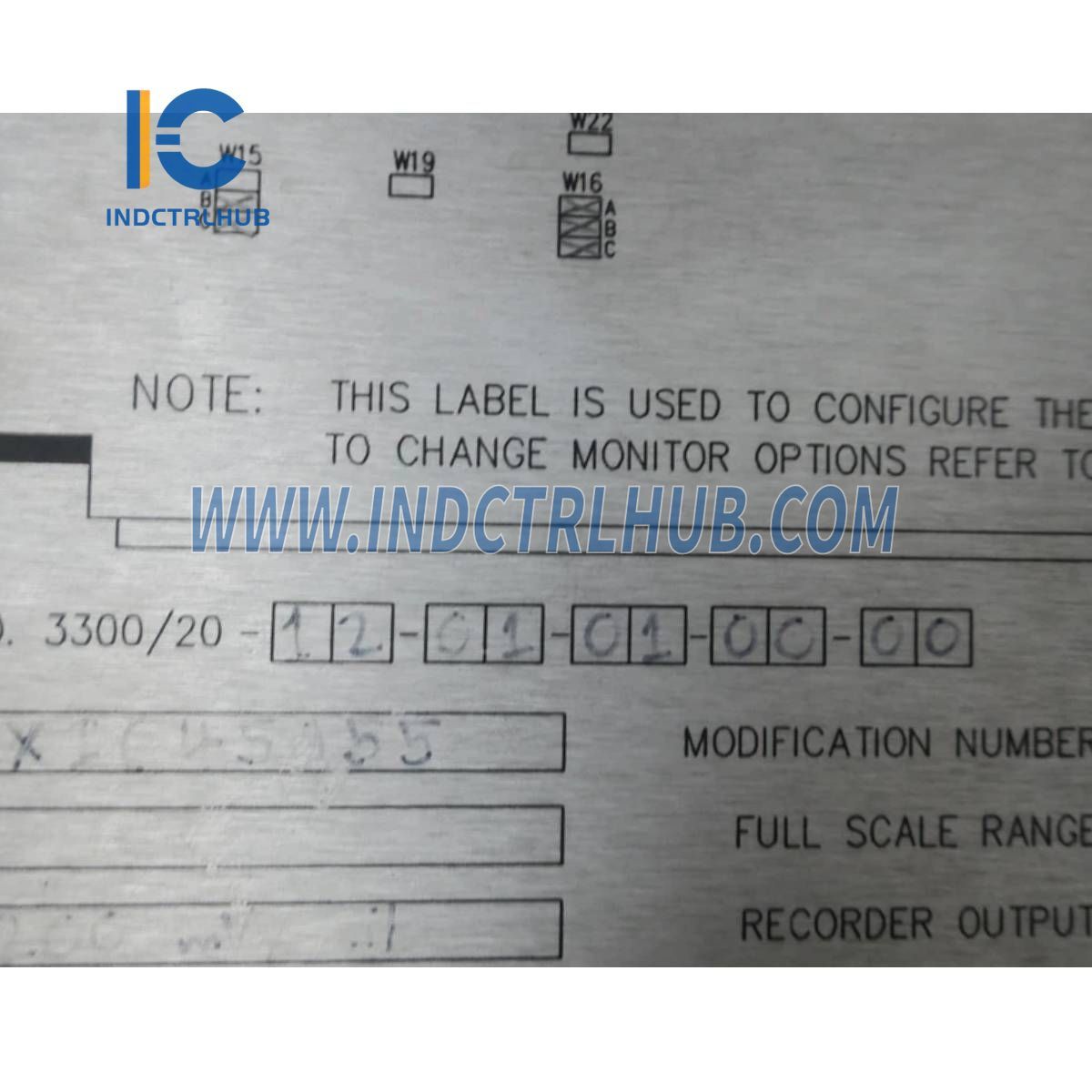

- Modell-/Teilenummer: 3300/20-12-01-01-00-00
- Konfigurationsdetails:
- A: 12 - Vollbereich: 1,0-0-1,0 mm
- B: 01 - Transducer-Eingang: 3300 oder 7200 Proximitor® Systeme, 200 mV/mil
- C: 01 - Alarmrelais: Epoxidversiegelt
- D: 00 - Agenturfreigabe: Nicht erforderlich
- E: 00 - Sicherheitsbarriere: Keine
Zusätzliche Hinweise
- Der Modelltyp "PLC Module/Rack" wird als Überwachungsmodul innerhalb eines 3300-Racksystems interpretiert, nicht als eigenständige PLC oder Rack, entsprechend der Funktionalität des 3300/20 Dual Thrust Position Monitor von Bently Nevada.
- Der "Thrust Measurement Range: Up to 100,000 lbs (44,500 kg)" kann eine Systemebenen-Fähigkeit widerspiegeln und nicht die direkte Messung des Monitors, die in mils/mm für die Position angegeben ist; zur Vollständigkeit unverändert belassen.
