Product Description
🔹 Allgemeine Informationen
|
Hersteller |
Bently Nevada |
|---|---|
|
Serie |
3500 |
|
Modell/Teilenummer |
176449-02 + 140471-01 |
|
Beschreibung |
3500/42M Proximitor Seismic Monitor |
🔹 Beschreibung
Der 3500/42M Proximitor Seismic Monitor ist ein 4-Kanal-Überwachungsmodul Das:
-
Überwacht kontinuierlich die Eingabe von Nähe-, Geschwindigkeits- oder Beschleunigungssensoren.
-
Bietet Maschinenschutz durch den Vergleich dieser Signale mit konfigurierten Alarmgrenzwerten.
-
Kommuniziert wichtige Vibrations- und Positionsinformationen an Betriebs- und Wartungsteams.
-
Unterstützt flexible Konfiguration und nahtlose Integration in das 3500 System zur Zustandsüberwachung.
🔹 Spezifikationen
Eingänge
|
Parameter |
Spezifikation |
|---|---|
|
Eingangssignale |
1 bis 4 Eingänge von Näherungs-, Geschwindigkeits- oder Beschleunigungssensoren |
|
Energieaufnahme |
7,7 W (typisch) |
|
Eingangsimpedanz |
10 kΩ (Proximitor- und Beschleunigungseingänge) |
🔹 Umweltgrenzen
|
Parameter |
Spezifikation |
|---|---|
|
Betriebstemperatur |
-30°C bis +65°C (-22°F bis +150°F) (mit Standard-I/O-Modulen) 0°C bis +65°C (32°F bis +150°F) (mit internem Barrier I/O-Modul) |
|
Lagertemperatur |
-40°C bis +85°C (-40°F bis +185°F) |
|
Luftfeuchtigkeit |
Bis zu 95 %, nicht kondensierend |
🔹 Physikalische Eigenschaften
▪️ Monitor-Modul (Hauptplatine)
|
Parameter |
Spezifikation |
|---|---|
|
Maße |
241,3 mm x 24,4 mm x 241,8 mm (9,50 in x 0,96 in x 9,52 in) |
|
Gewicht |
0,91 kg |
▪️ I/O-Modul – Standard (140471-01)
|
Parameter |
Spezifikation |
|---|---|
|
Maße |
241,3 mm x 24,4 mm x 99,1 mm (9,50 in x 0,96 in x 3,90 in) |
|
Gewicht |
0,20 kg |
▪️ I/O-Modul – Barriere (falls verwendet)
|
Parameter |
Spezifikation |
|---|---|
|
Maße |
241,3 mm x 24,4 mm x 163,1 mm (9.50 in x 0.96 in x 6.42 in) |
|
Gewicht |
0,46 kg |
🔹 Ersatzteile und Konfiguration
|
Teilenummer |
Beschreibung |
|---|---|
|
176449-02 |
3500/42M Proximitor Seismic Monitor (Hauptplatine) |
|

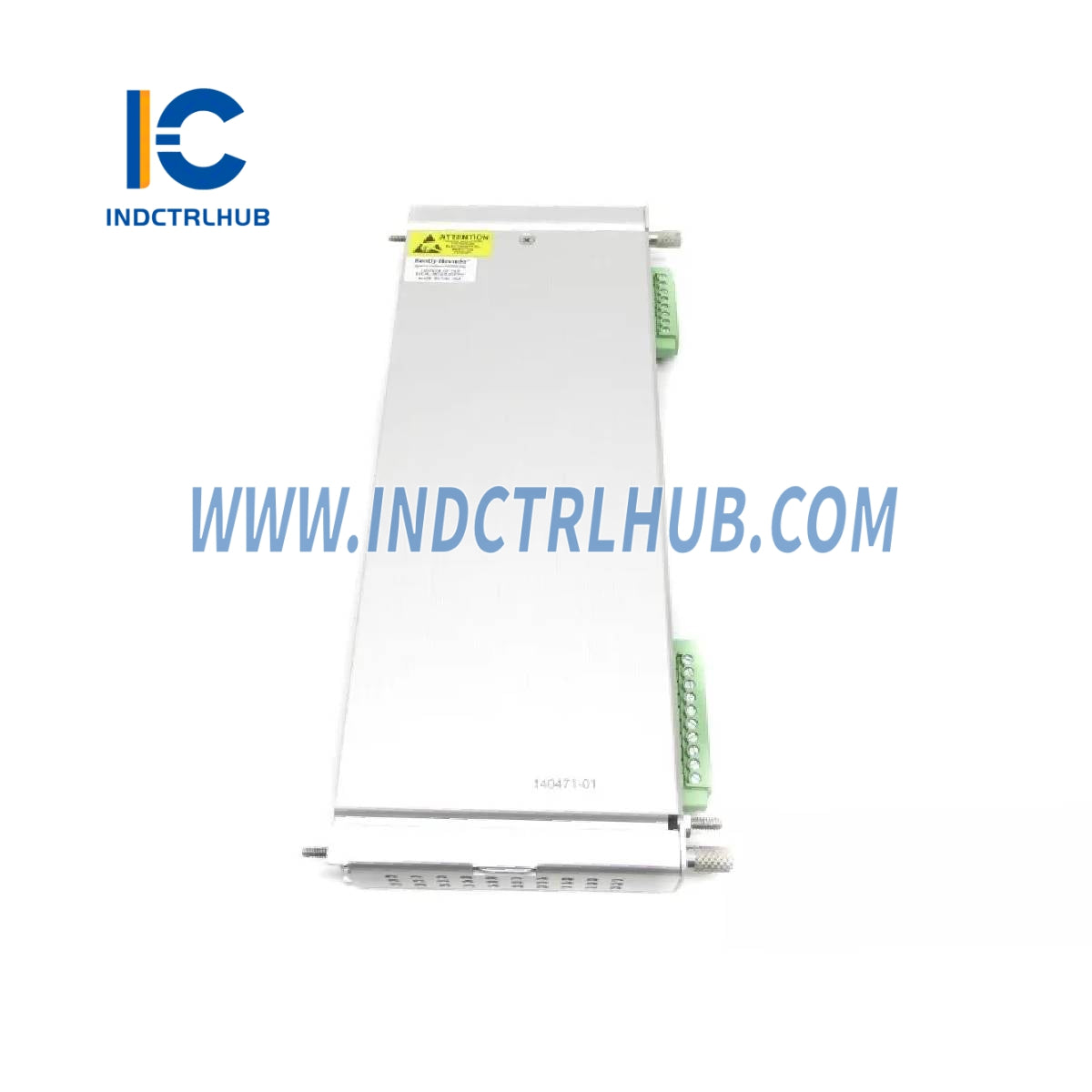

140471-01 |
Prox/Velom I/O-Modul mit internen Abschlüssen |
