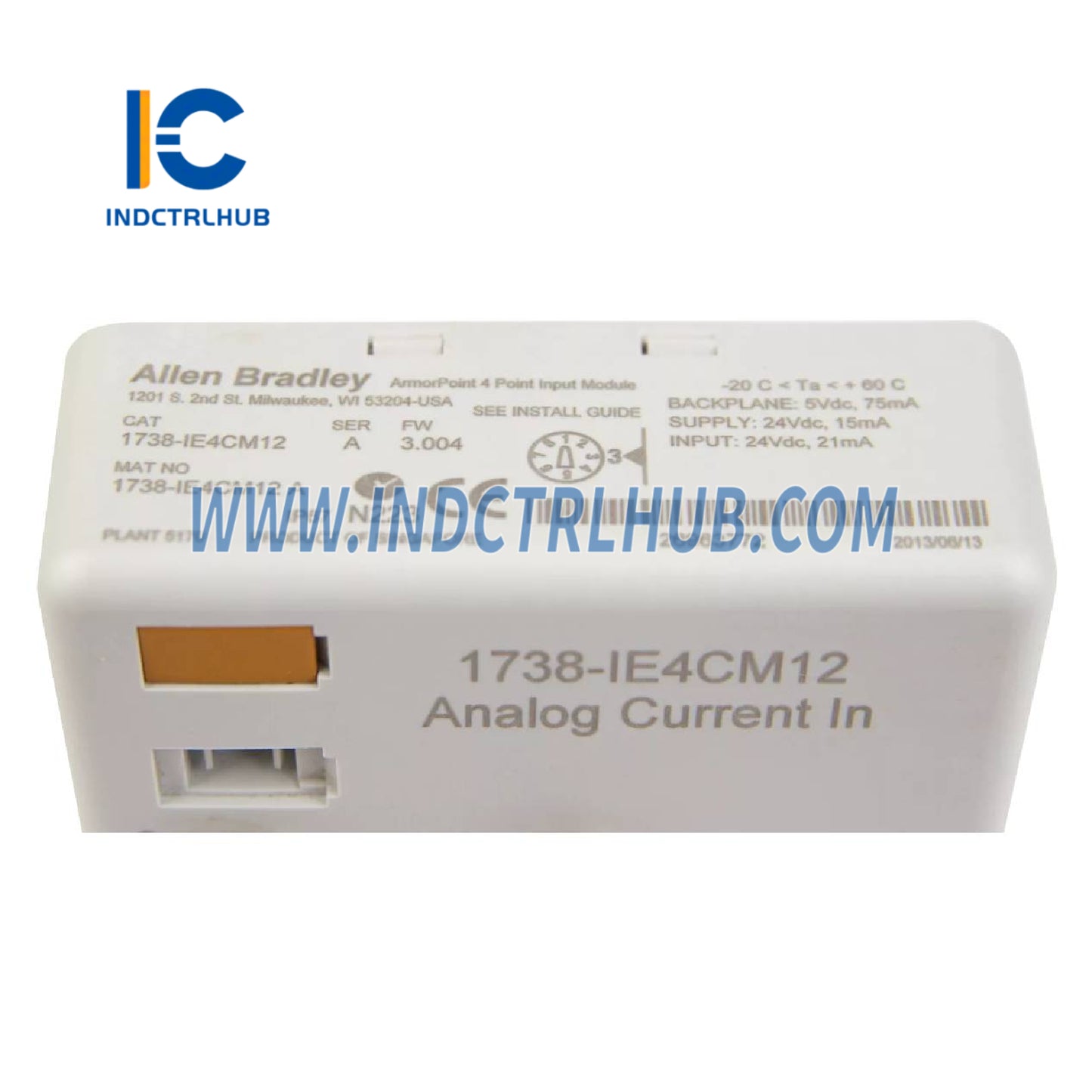

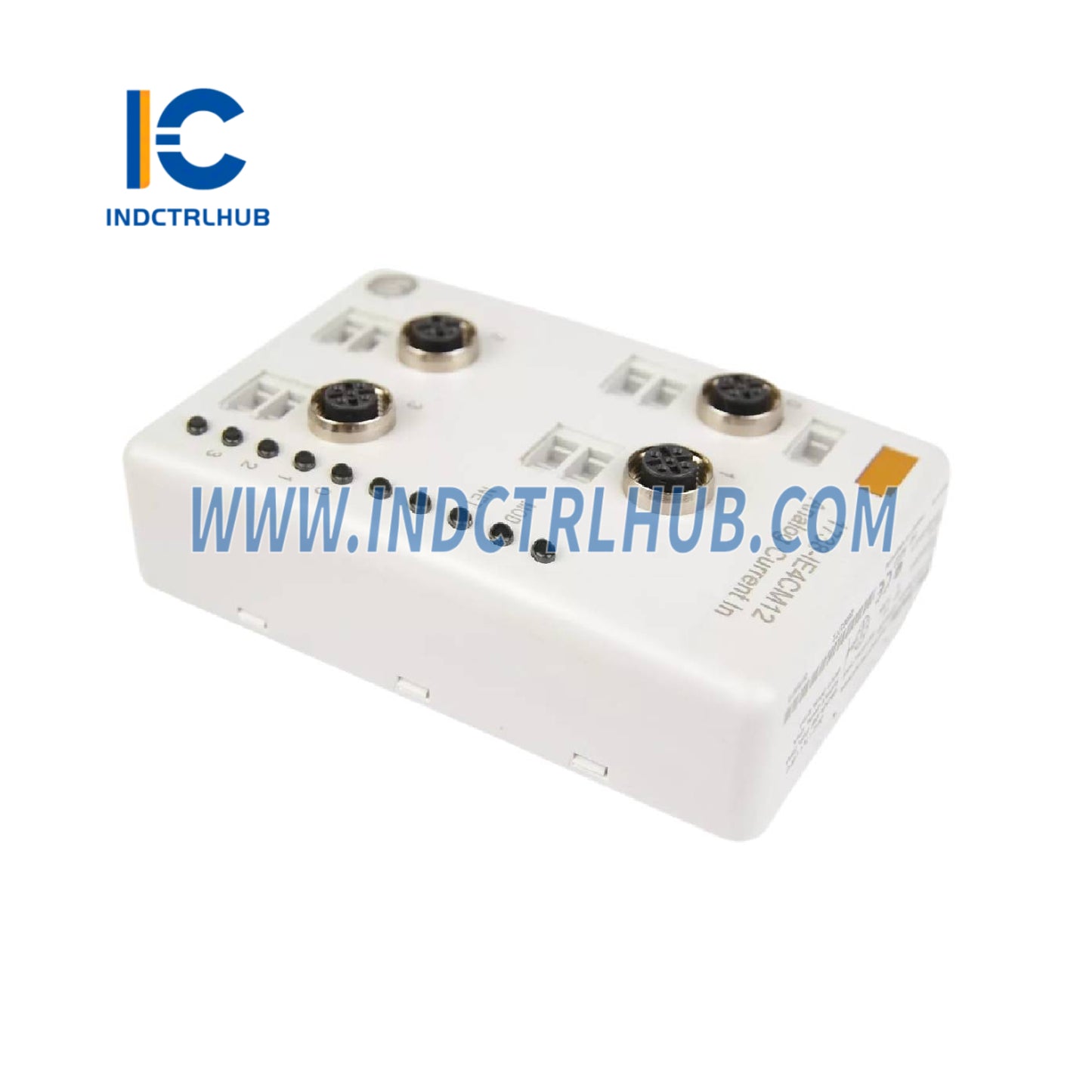

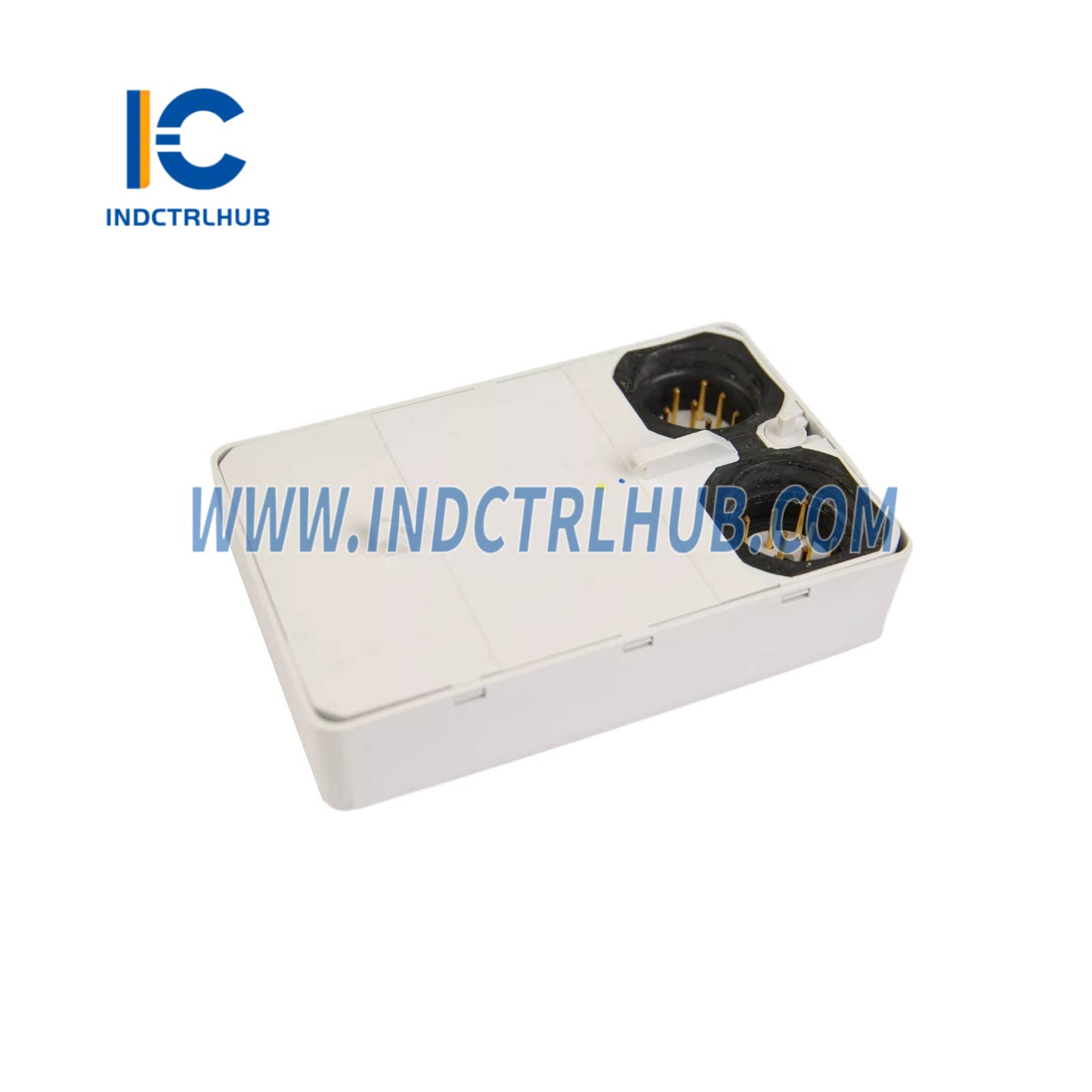

Product Description
🔹 Allgemeine Informationen
|
Hersteller |
Allen-Bradley |
|---|---|
|
Modell/Teilenummer |
1738-IE4CM12/A |
|
Beschreibung |
ArmorPoint Analog-Eingangsmodul |
🔹 Technische Spezifikationen
Analogeingangseigenschaften
|
Attribut |
Spezifikation |
|---|---|
|
Anzahl der Eingänge |
4 |
|
Eingabepunktdichte |
4 Single-Ended, nicht isoliert |
|
Eingangsstrom-Signalbereich |
4…20 mA, 0…20 mA |
|
Absolute Genauigkeit (bei 25°C) |
0,1 % Vollausschlag |
|
Genauigkeitsabweichung mit der Temperatur |
30 ppm/°C |
|
Digitale Filterzeitkonstante |
0…10.000 ms (Standard = 0 ms) |
|
Eingabekonvertierungstyp |
Sigma Delta |
|
Eingangsimpedanz |
60 Ω |
|
Eingangswiderstand |
60 Ω |
|
Eingangs-Gleichtaktunterdrückungsverhältnis |
120 dB |
|
Eingangs-Normalmodus-Unterdrückungsverhältnis |
-60 dB |
|
Eingangsauflösung |
16 Bit (0,32 μA/Zählung über 0…21 mA) |
|
Eingabedatenformat |
Vorzeichenbehaftete Ganzzahl |
Notch-Filter-Einstellungen
|
Kerbfrequenz |
Einstellung |
|---|---|
|
60 Hz (Standard) |
15,7 Hz |
|
50 Hz |
13,1 Hz |
|
100 Hz |
26,2 Hz |
|
120 Hz |
31,4 Hz |
|
200 Hz |
52,4 Hz |
|
240 Hz |
62,9 Hz |
|
300 Hz |
78,6 Hz |
|
400 Hz |
104,8 Hz |
|
480 Hz |
125,7 Hz |
Leistungs- und elektrische Eigenschaften
|
Attribut |
Spezifikation |
|---|---|
|
Externe Gleichstromversorgungsspannung (Nennwert) |
24 V Gleichstrom |
|
Externer Gleichstrom-Versorgungsspannungsbereich |
10…28,8 V DC |
|
Externer Gleichstrom-Netzteilstrom |
15 mA bei 24 V DC |
|
Überspannungsschutz (Eingang) |
Fehlerschutz bis 28,8 V DC |
|
PointBus Strom (Max) |
75 mA bei 5 V DC |
|
Leistungsaufnahme (Max) |
0,6 W bei 28,8 V DC |
|
Thermische Ableitung (Max) |
2.0 BTU/hr @ 28.8V DC |
|
Kalibrierung |
Werkseitig kalibriert |
Indikatoren & Diagnostik
|
Indikator |
Beschreibung |
|---|---|
|
Modulstatus |
1 grüne/rote LED (Logikseite) |
|
Netzwerkstatus |
1 grüne/rote LED (Logikseite) |
|
Eingangsstatus |
4 grüne/rote LEDs (Logikseite) |
Umwelt- und physikalische Eigenschaften
|
Attribut |
Spezifikation |
|---|---|
|
Isolationsspannung |
50V (kontinuierlich), verstärkte Isolationsart (Feldseite zum System) |
|
Isolationsprüfspannung |
1250V AC für 60s (Feldseite zum System) |
|
Kanal-zu-Kanal-Isolation |
Keine Isolierung zwischen einzelnen Kanälen |
|
Abmessungen (H x B x T) |
71,6 x 33,1 x 111,6 mm (2,82 x 1,30 x 4,39 in) |
|
Gewicht |
290 g (10,2 oz) |
|
Gehäusetypbewertung |
Entspricht IP65/66/67/69K (wenn gekennzeichnet) |
|
Montagebasis Schraubendrehmoment |
- M4 (#8) Schraube - Aluminium: 0,85 Nm (7,5 lb-in) - Stahl: 1,81 Nm (16 lb-in) |
|
Verdrahtungskategorie |
2 - an Signalanschlüssen |
