YOKOGAWA SDV144-S63/PRP S4 Модул за цифров вход
YOKOGAWA SDV144-S63/PRP S4 Модул за цифров вход
Manufacturer: YOKOGAWA
Product No.: SDV144-S63-PRP-S4
Condition:1000 в наличност
Product Type: Модул за цифров вход
Product Origin: Japan
Payment: T/T, Western Union
Weight: 360g
Shipping port: Xiamen
Warranty: 12 months
- Поддръжка 24/7
- 30-дневни връщания
- Бърза доставка
Преглед на продукта

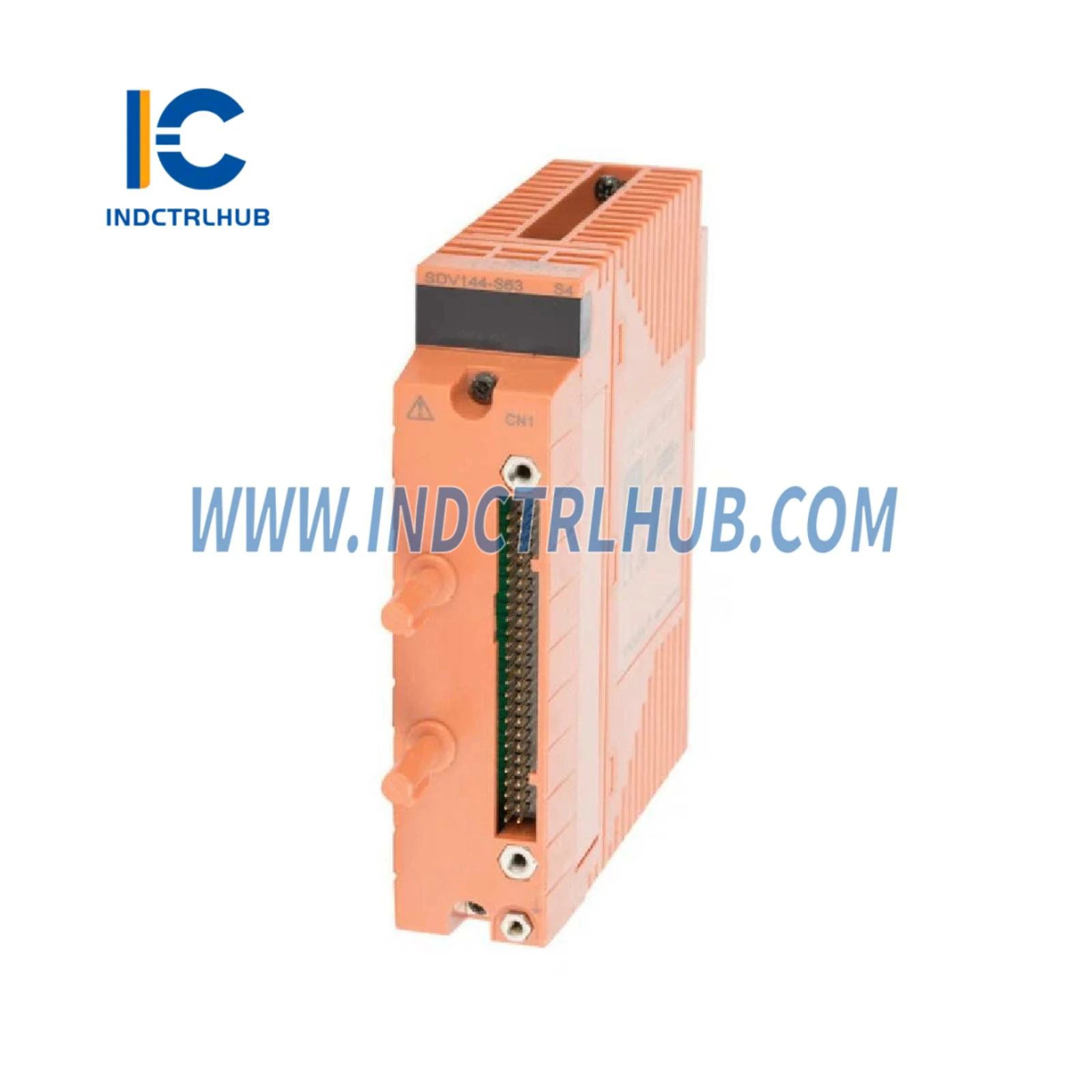

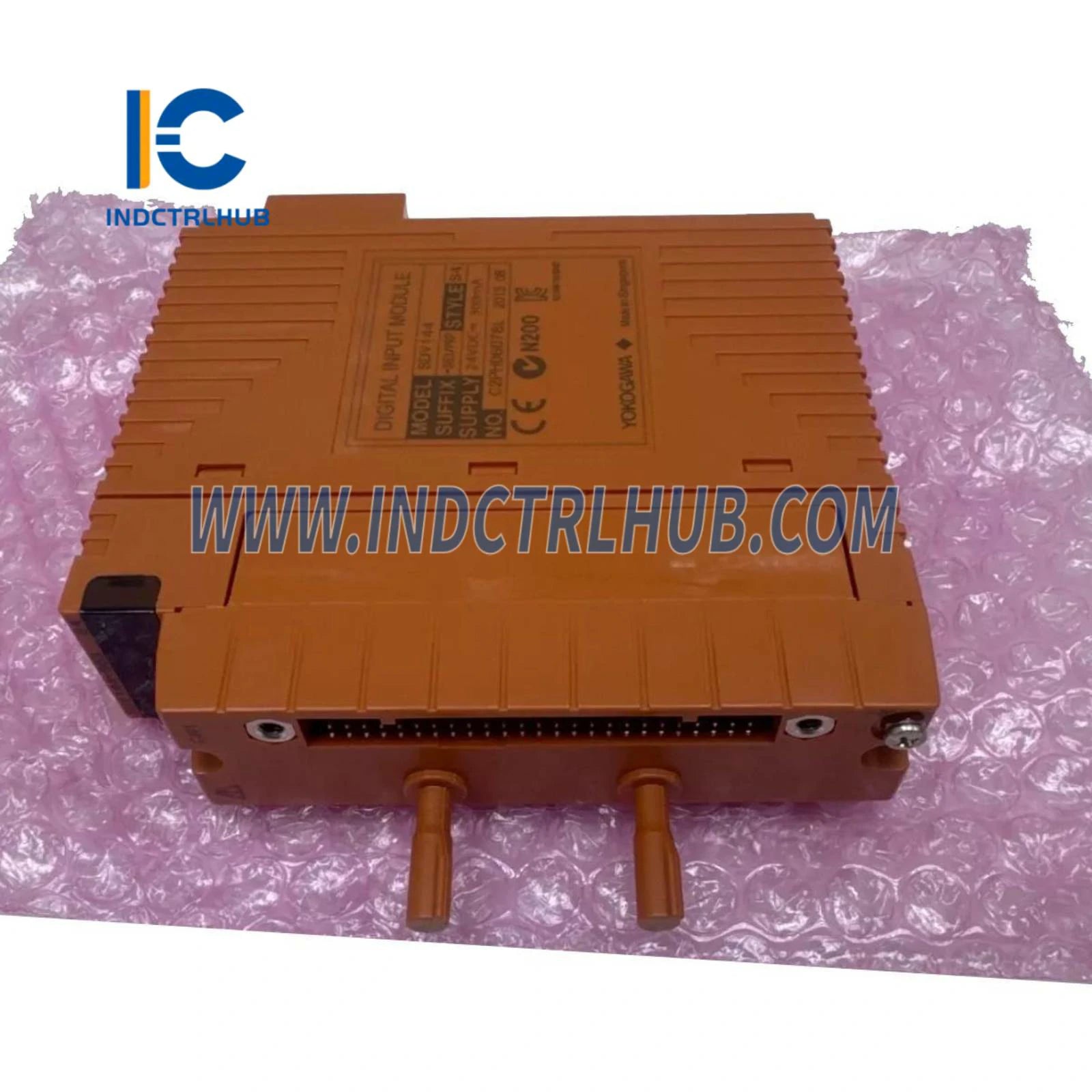

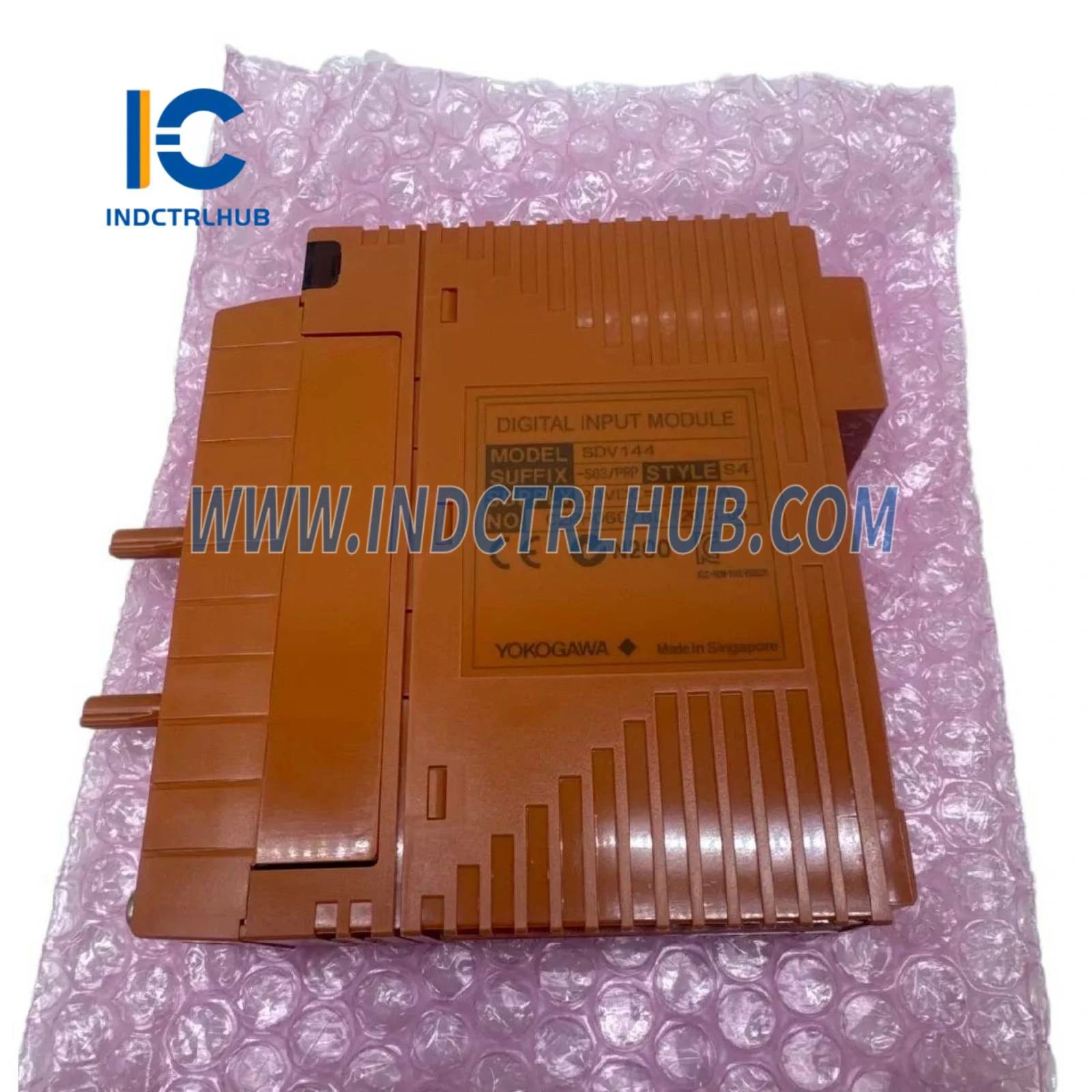

Цифровият входен модул Yokogawa SDV144-S63PRP S4 е здрав компонент, проектиран за индустриалните контролни системи на Yokogawa__, като платформите CENTUM VP или ProSafe-RS. Този модул приема 16 сигнала без напрежение от полеви устройства, поддържайки двойно-редундантни конфигурации за повишена надеждност. Работи с външно захранване 24 V постоянен ток, разполага с модулна изолация, максимално време за отговор на входа 40 ms и издържливост на напрежение 2 kV променлив ток. С тегло приблизително 0,36 кг (или 0,41 кг с адаптер за интерфейс на сигнален кабел), предлага гъвкави опции за свързване, включително клеми с пресоващ захват, MIL кабели или специализирани сигнални кабели (AKB331), и включва съответствие със стандарта ISA G3 с предпазен щифт за предотвратяване на неправилно включване.
Техническа информация
| Параметър | Спецификации |
|---|---|
| Производител | Yokogawa |
| Модел/номер на част | SDV144-S63PRP S4 |
| Описание | Модул за цифров вход |
| Модел | SDV144 |
| Брой входове | 16-канален, модулна изолация |
| Входен сигнал | Безнапреженов контакт ВКЛ.: максимум 1 kΩ ИЗКЛ.: минимум 100 kΩ |
| Входен ток | 6 mA ± 20% (Външно захранване, 24 V постоянен ток при 0 Ω вход) |
| Рейтинг на контакта | 24 V постоянен ток +20% / -10%, 10 mA или повече |
| Външно захранване | 24 V постоянен ток +20% / -10%, токова способност: 200 mA |
| Моментно максимално допустимо входно напрежение | 30,0 V постоянен ток |
| Време за отговор на входа | Максимум 40 ms |
| Издържливост на напрежение | 2 kV променлив ток между входния сигнал и системата за 1 минута, 16-входна линия, свързана колективно |
| Токова консумация | Максимум 290 mA (5 V DC) 140 mA максимум (24 V DC) |
| Тегло | Прибл. 0.36 кг (0.79 lb) (за притискащ клемен блок или MIL кабел) Прибл. 0.41 кг (0.90 lb) (с адаптер за интерфейс на сигнален кабел) |
| Външна връзка | Притискащ клемен блок, MIL кабел, специален сигнален кабел (AKB331) |
Специфична конфигурация
- Модел/номер на част: SDV144-S63PRP S4
- Подробности за конфигурацията:
- Кодове на суфикса: -S (стандартен тип), 6 (с адаптер за интерфейс на сигнален кабел и без взривозащита), 3 (с ISA стандарт G3 и температура от -20 до 70°C)
- Код на опция: /PRP (С предпазен щифт срещу неправилно вмъкване)
- "S4" не е изрично посочен в кодовете на суфикса; може да е печатна грешка (предназначена като "-S63") или недокументиран вариант
