Product Description

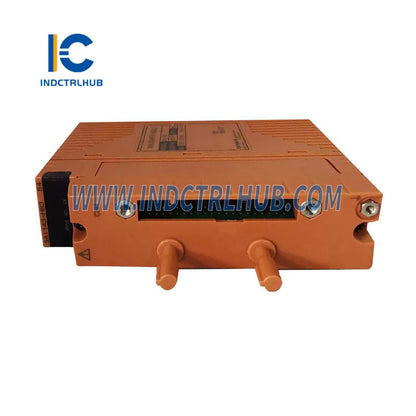

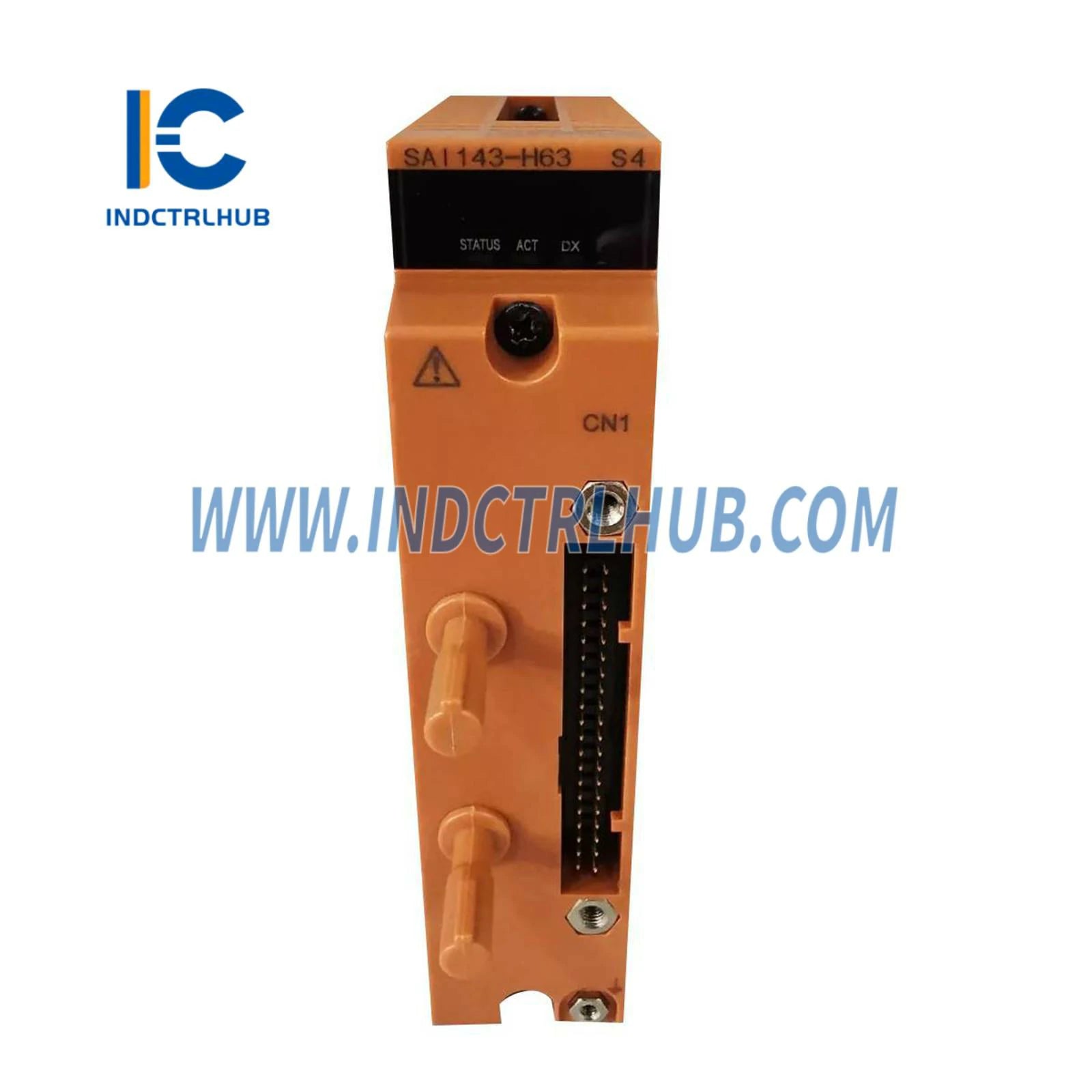

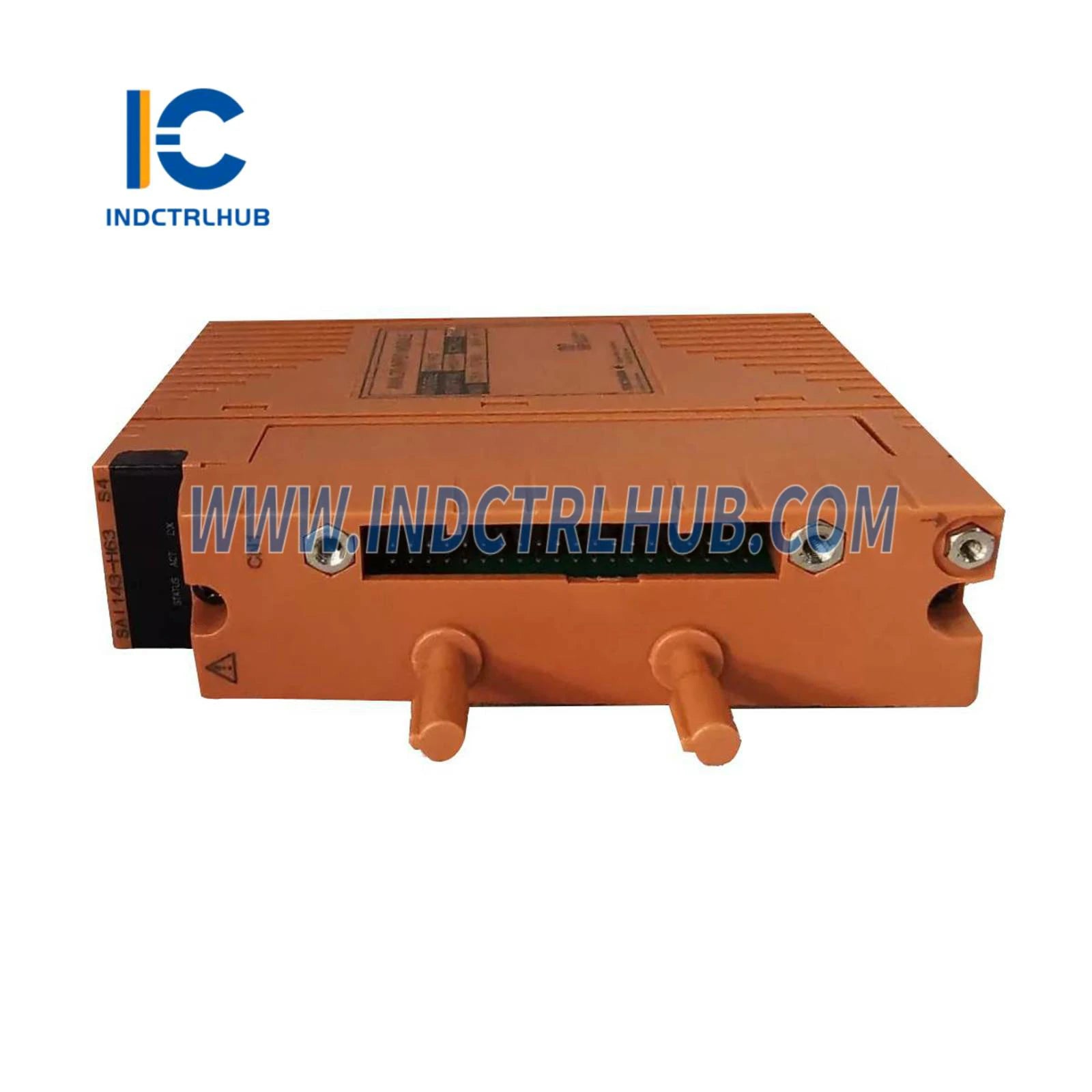

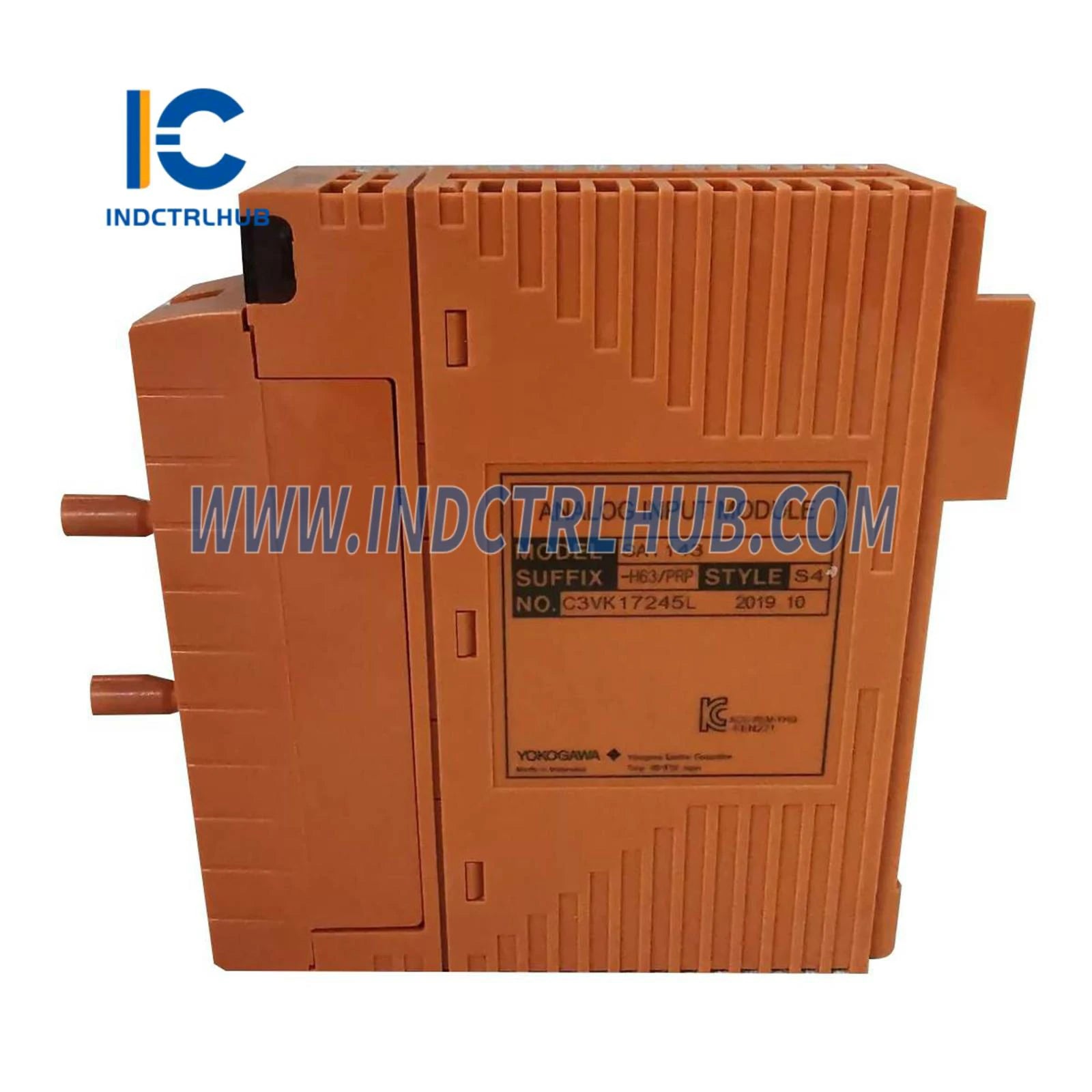

Информация за продукта: Yokogawa SAI143-H63 S4 аналогов входен модул
| Производител | Yokogawa |
|---|---|
| Модел/номер на част | SAI143-H63 S4 |
| Тип модел | Аналогов входен модул |
Общо описание
Аналоговият входен модул SAI143 е проектиран за използване в системата за безопасност на Yokogawa ProSafe-RS. Той поддържа вход от 4-20 mA сигнали, често използвани в процесната индустрия за полеви измервания като температура, налягане и поток. Модулът е оборудван с възможности за HART комуникация и може да бъде монтиран на възловия блок за безопасност или на контролния блок за безопасност.
Основни спецификации
| Спецификация | Подробности |
|---|---|
| Модел | SAI143 (с HART комуникация: SAI143-H) |
| Брой входни канали | 16 канала, модулна изолация |
| Номинален входен диапазон | 4 до 20 mA |
| Допустим входен диапазон | 0 до 25 mA |
| Входно съпротивление (включено захранване) | 250 Ω + стойност на тока |
| Входно съпротивление (изключено захранване) | Минимално 500 kΩ |
| Номинална точност | ±16 µA (за входен диапазон от 1 до 23 mA) |
| ±16 µA (за входен диапазон от 0.05 до 23 mA) | |
| Честота на обновяване на данните | 40 ms |
| Температурен дрейф | ±16 µA/10 °C |
| Захранване на предавателя | 16.15 V мин. (при 20 mA), 26.4 V макс. (при 0 mA) |
| Изходен токов лимит | 25 mA |
| Включване/изключване на захранването на предавателя | Наличен в 2-жична настройка, за всички 16 канала |
| Издържливо напрежение | 1.5 kV AC между входен сигнал и система (за 1 минута) |
| Максимален токов разход | 320 mA (за 5 V система), 550 mA (за 24 V система) |
| Тегло | Прибл. 0.34 кг (за клемна блокировка с пресоващ терминал) |
| Прибл. 0.39 кг (с адаптер за интерфейс на сигнален кабел) | |
| Външна връзка | Пресоващ терминал, MIL кабел, специализиран сигнален кабел |
| Поддръжка за PRM | Наличен (SAI143-H) |
Аналогови I/O модули за комуникация HART
Модулът SAI143-H е част от системата ProSafe-RS и поддържа комуникация HART. По-долу са някои свързани модели:
| Модел | Описание |
|---|---|
| SAI143-H | Аналогов входен модул (токов вход), 4 до 20 mA, 16 канала, изолация на модула |
| SAI533-H | Аналогов изходен модул (токов изход), 4 до 20 mA, 8 канала, изолация на модула |
Модел и кодове на суфикси
| Описание | Код на суфикса |
|---|---|
| SAI143 Аналогов входен модул | -S (Стандартен), -H (С HART) |
| Допълнителни опции | |
| -5 | За клемна блокировка с пресоващ терминал или MIL кабел (без взривозащита) |
| -6 | С адаптер за интерфейс на сигнален кабел (без взривозащита) |
| -E | За терминален блок с притискащ скоба или MIL кабел (с взривозащита) |
| -F | С адаптер за интерфейс на сигнален кабел (с взривозащита) |
| -3 | С ISA стандарт G3 (-20 до 70°C) |
| -C | С ISA стандарт G3 (Висока плътност на инсталация, -20 до 70°C) |
| Кодове за опции | |
| /A4S00 | С терминален блок с притискащ скоба за аналогов сигнал (Модел: STA4S-00) |
| /A4S10 | С терминален блок с притискащ скоба за аналогов сигнал (с абсорбер на пренапрежение) [Модел: STA4S-10] |
| /A4D00 | С двоен резервен терминален блок с притискащ скоба за аналогов сигнал (Модел: STA4D-00) |
| /A4D10 | С двоен резервен терминален блок с притискащ скоба за аналогов сигнал (с абсорбер на пренапрежение) [Име на част: STA4D-10] |
| /PRP | С предпазен щифт за предотвратяване на неправилно включване |
| /CCC01 | С капак за конектор за MIL кабел (за плосък лентов кабел) [Модел: SCCC01] |
