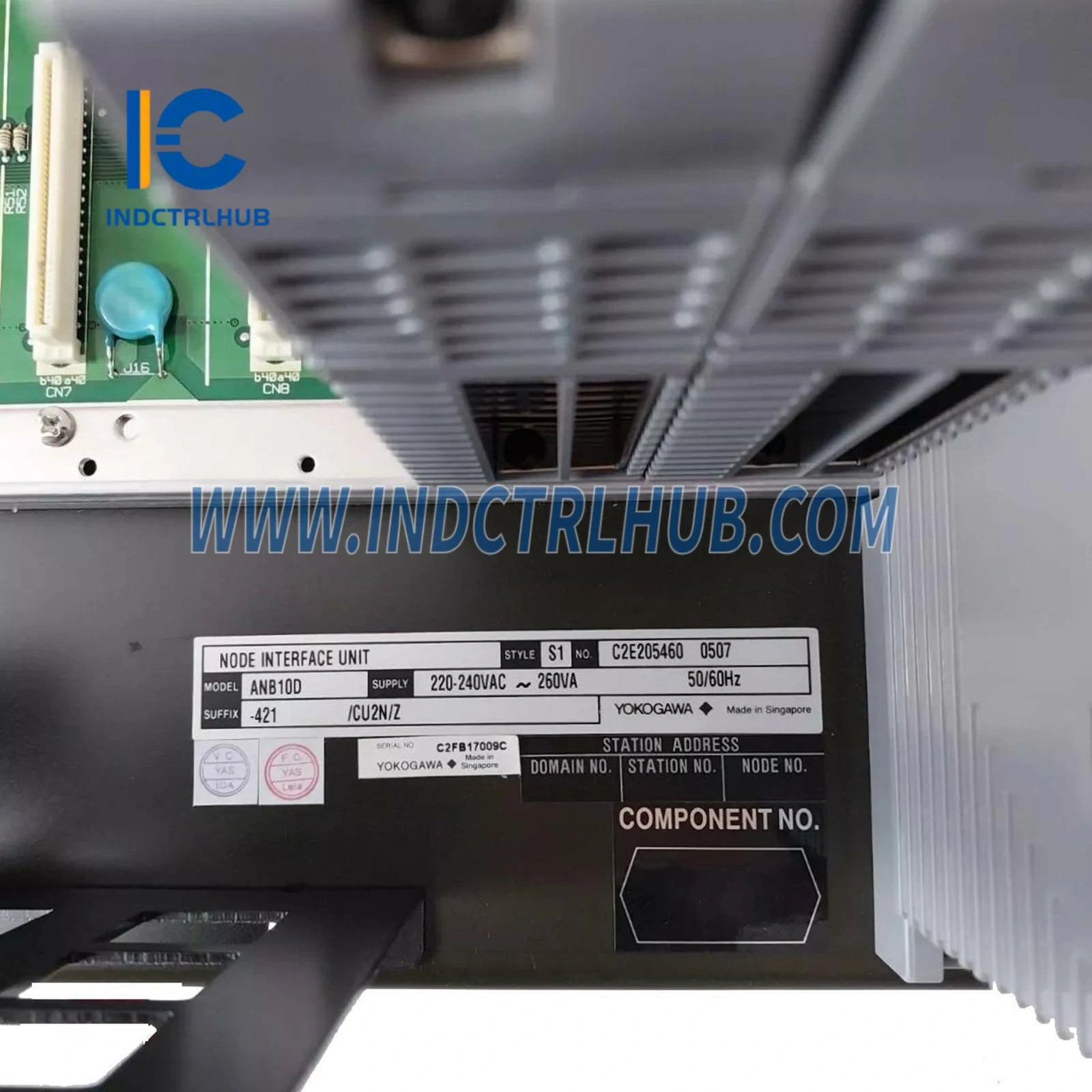

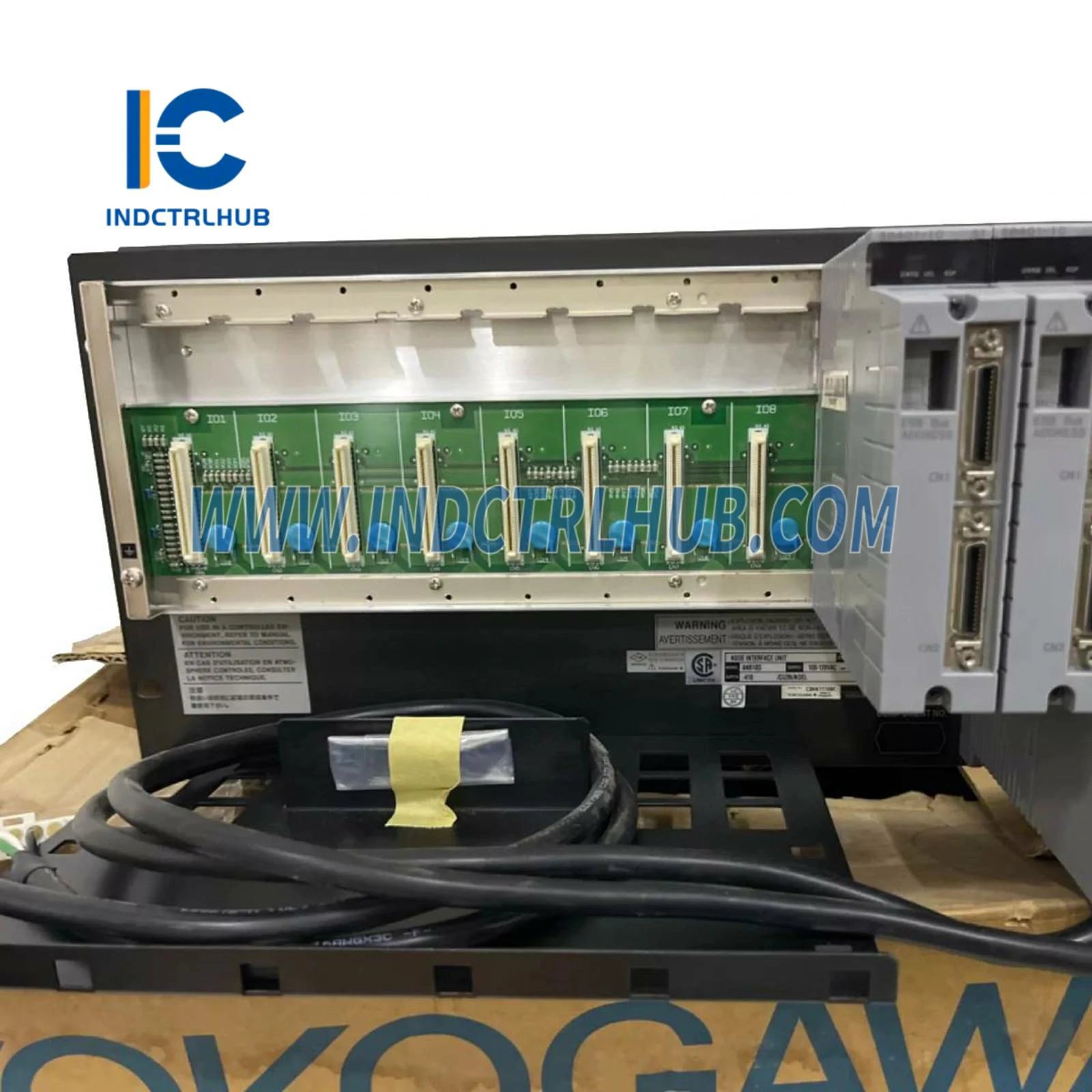

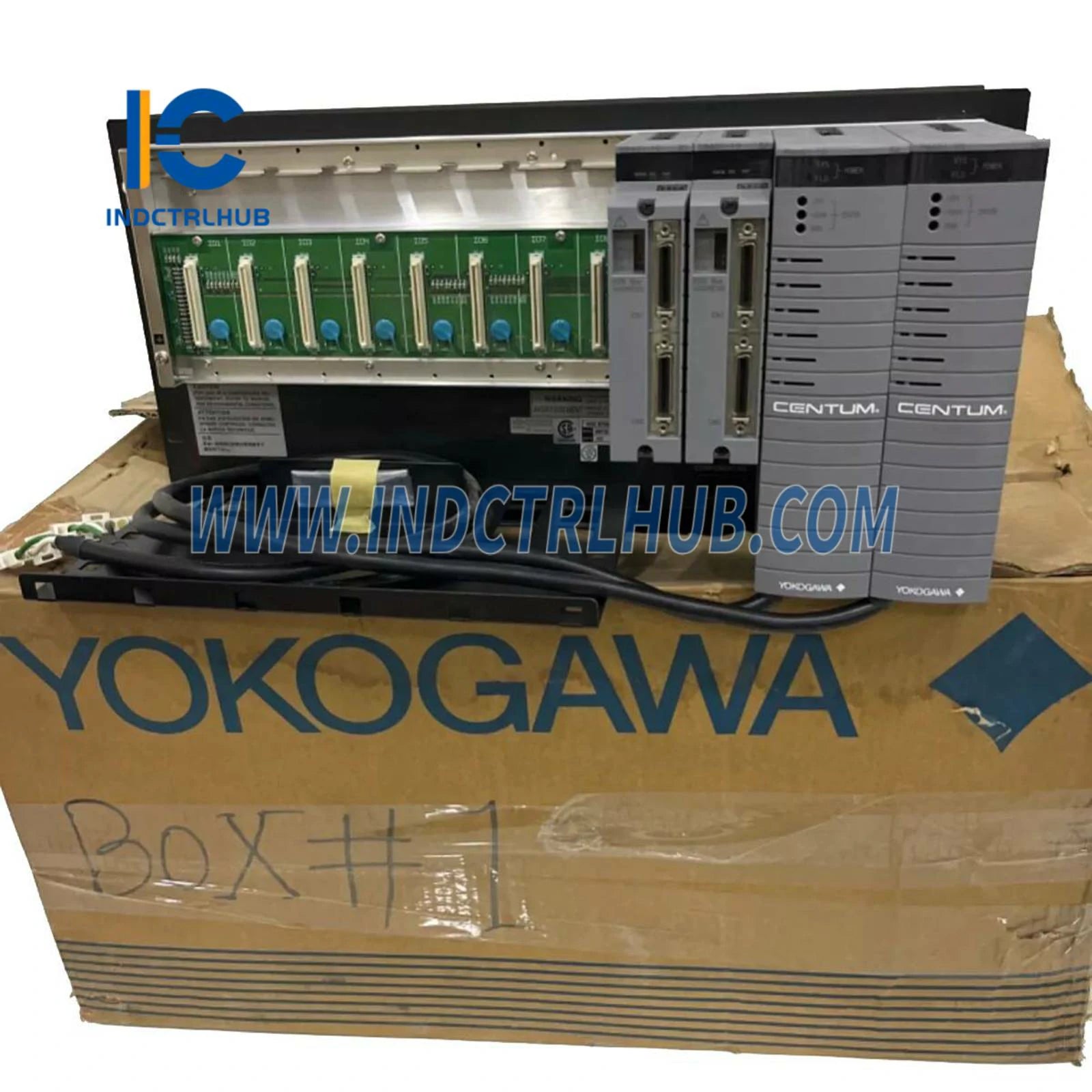

Конекторен блок Yokogawa ANB10D-410/CU2N за ESB шинa

Подробности за продукта

Общо описание

ANB10D-410/CU2N е съединителна единица, проектирана за ESB шината. Тя улеснява комуникацията между полевото оборудване и Полевия контролен блок (FCU) чрез ESB шина. Осигурява също необходимото захранване за I/O модулите в разпределена система за управление, по-специално в конфигурации с висока надеждност и излишък.

Опции за захранване

Посочете типа на захранването, като използвате следните суфиксни кодове:

• Опции за напрежение:
  • 100-120 V AC, 50/60 Hz
  • 24 V постоянен ток

Консумация на енергия

• 100-120 V AC: 200 VA, 120 W
• 24 V DC: 5.5 A

Тегло

• Прибл. 10 кг (включително 8 I/O модула)

Кодове за суфикси на модел

• -4: Двойно резервирано захранване
• Захранване:
  • 1: Захранване 100-120 V AC
  • 2: Захранване 220-240 V AC
  • 4: Захранване 24 V DC
• Защита от експлозии:
  • 5: Основен тип без защита от експлозии
  • 6: С опция ISA Standard G3, температура (-20°C до 70°C) и без защита от експлозии (*1)
  • 7: С опция ISA Standard G3 без защита от експлозии
  • E: Основен тип с защита от експлозии
  • F: С опция ISA Standard G3, температура (-20°C до 70°C) и защита от експлозии (*1)
  • G: С опция ISA Standard G3 и защита от експлозии

Кодове на опции

• /CU2N: Свързващо устройство за ESB шина (номер на част: S9562FA, 2 броя)
• /CU2T: Свързващо устройство с терминатор за ESB шина (номер на част: S9564FA, 2 броя)
• /ATDOC: Ръководство за защита от експлозии (*2)
