Product Description
Преглед на продукта

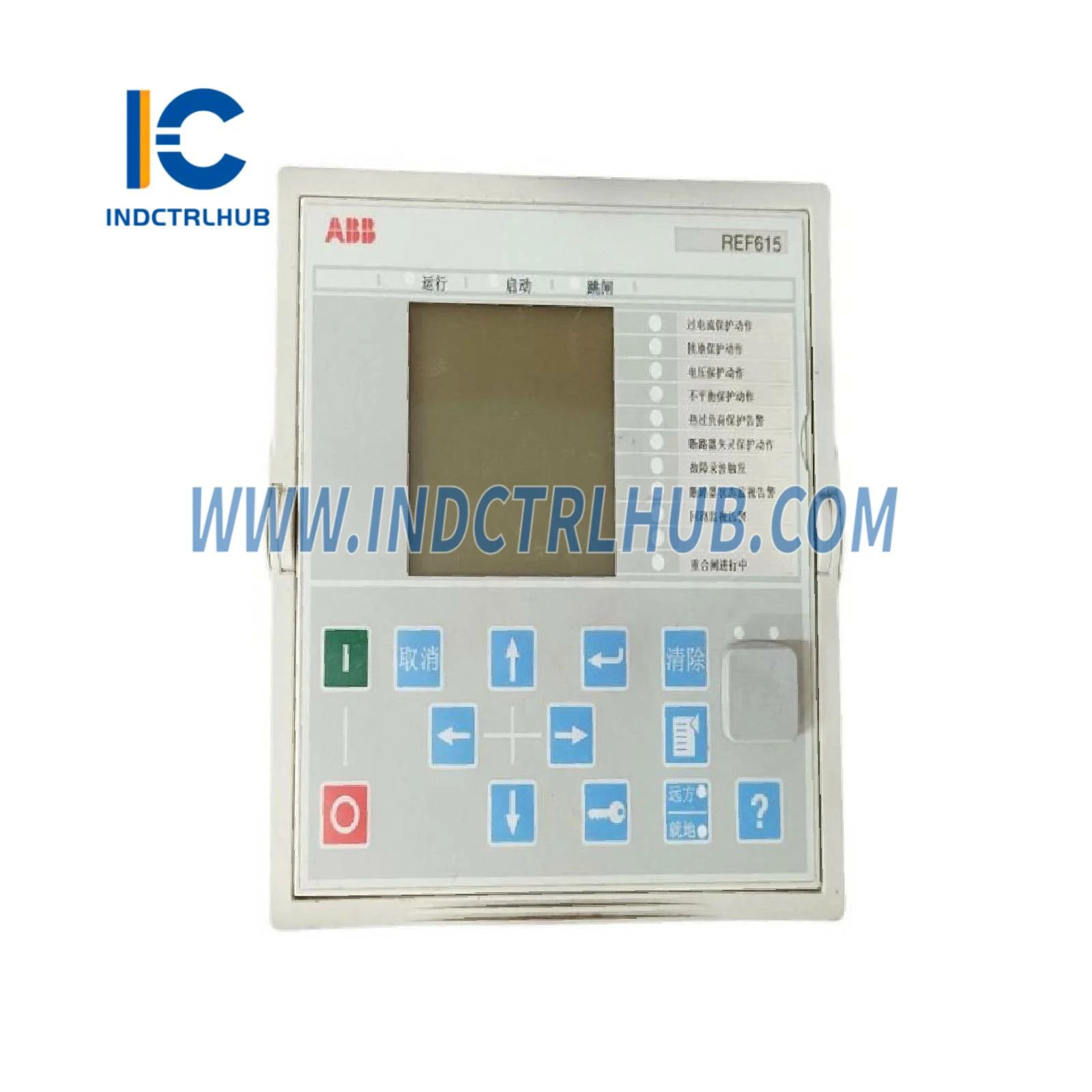

ABB REF615C/D HCFCACABANB2BAN1XD е реле за защита и управление на захранващи линии от серията Relion® 615, проектирано за защита, управление, измерване и наблюдение на комунални и индустриални системи за разпределение на електроенергия. Произведено от ABB, това интелигентно електронно устройство (IED) е предназначено за въздушни линии и кабелни захранващи линии в радиални, циклични или мрежови системи, включително такива с разпределено производство на електроенергия. То предлага пълен набор от защитни функции, като защита от претоварване, земен ток и напрежение, заедно с усъвършенствани възможности за управление и наблюдение. Специфичният суфикс на номера на частта (HCFCACABANB2BAN1XD) обозначава персонализирана конфигурация, описваща хардуерни, софтуерни и функционални опции.
Технически спецификации
REF615C/D HCFCACABANB2BAN1XD има следните спецификации въз основа на стандартните характеристики за серията REF615:
| Артикул | Спецификация |
|---|---|
| Модел/номер на част | REF615C/D HCFCACABANB2BAN1XD |
| Производител | АББ |
| Описание | Реле за защита и управление на захранващи линии |
| Серия | Relion® 615 |
| Входно напрежение (захранване) | 48-250 V DC или 100-240 V AC, 50/60 Hz |
| Входове за ток | 4 (3 фази + 1 остатъчен, 1/5 A конфигурируем) |
| Входове за напрежение | 3 (фазни напрежения, конфигурируеми) |
| Цифрови входове | 10 (въз основа на хардуерния вариант “C”) |
| Цифрови изходи | 8 (въз основа на хардуерния вариант “C”) |
| Работна температура | -25°C до +55°C (-13°F до +131°F) |
| Тегло | Приблизително 4.1 кг (9 lbs, цялото устройство) |
Допълнителни подробности
REF615C/D HCFCACABANB2BAN1XD включва следната допълнителна информация въз основа на стандартната му употреба и разбивка на конфигурацията:
| Категория | Подробности |
|---|---|
| Функция | Защита, управление, измерване и наблюдение на захранващи линии |
| Монтаж | Монтаж на панел (плосък или полуплосък) |
| Свързаност | IEC 61850, Modbus, DNP3, опционален Ethernet |
| Характеристики | Защита от претоварване, защита от земен ток, автоматично повторно включване, графичен HMI |
| Сертификати | IEC 60255, CE, UL (в зависимост от конфигурацията) |
