Product Description
Подробности за продукта

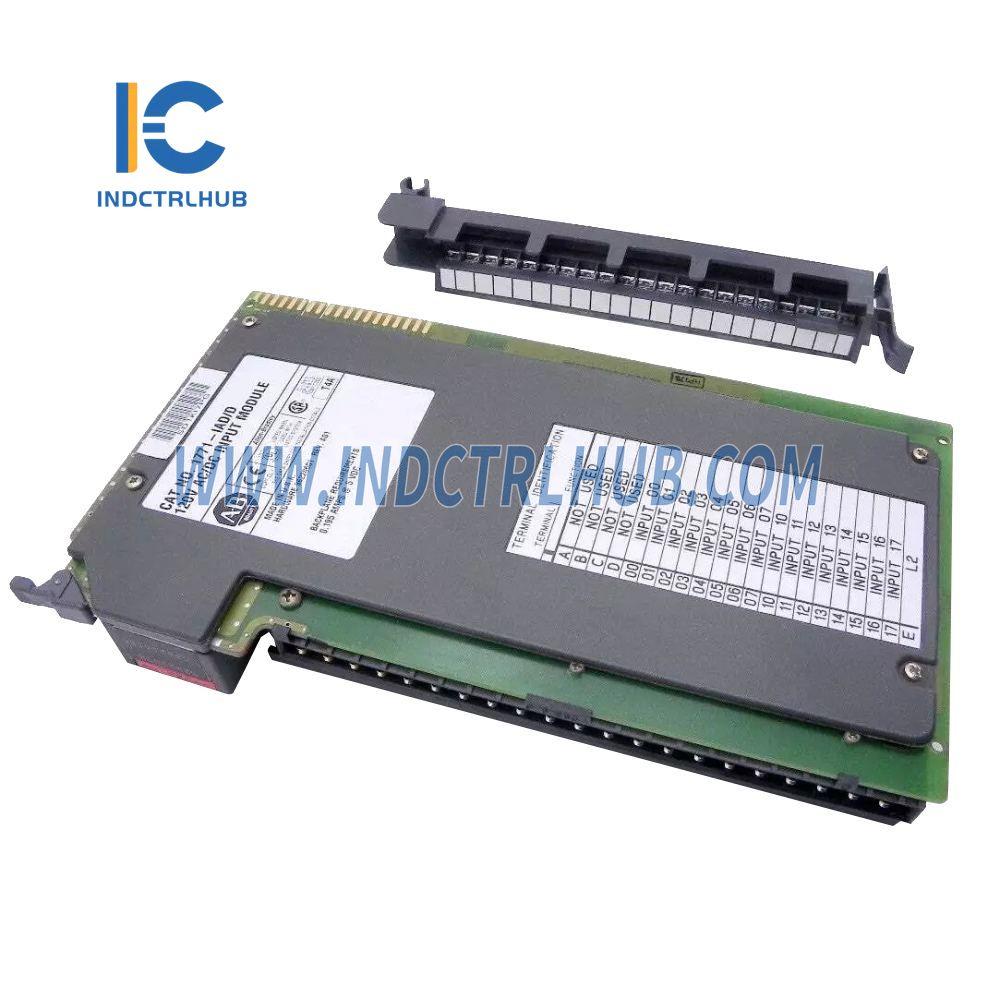

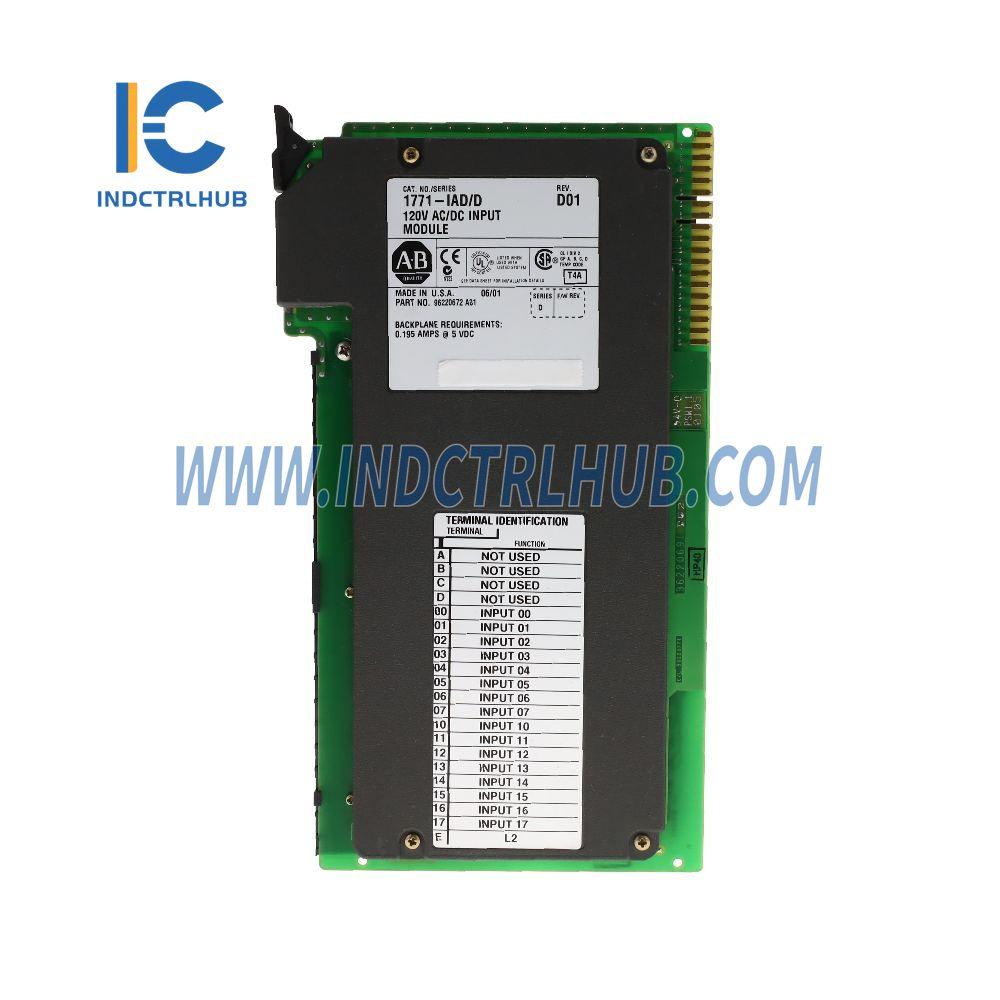

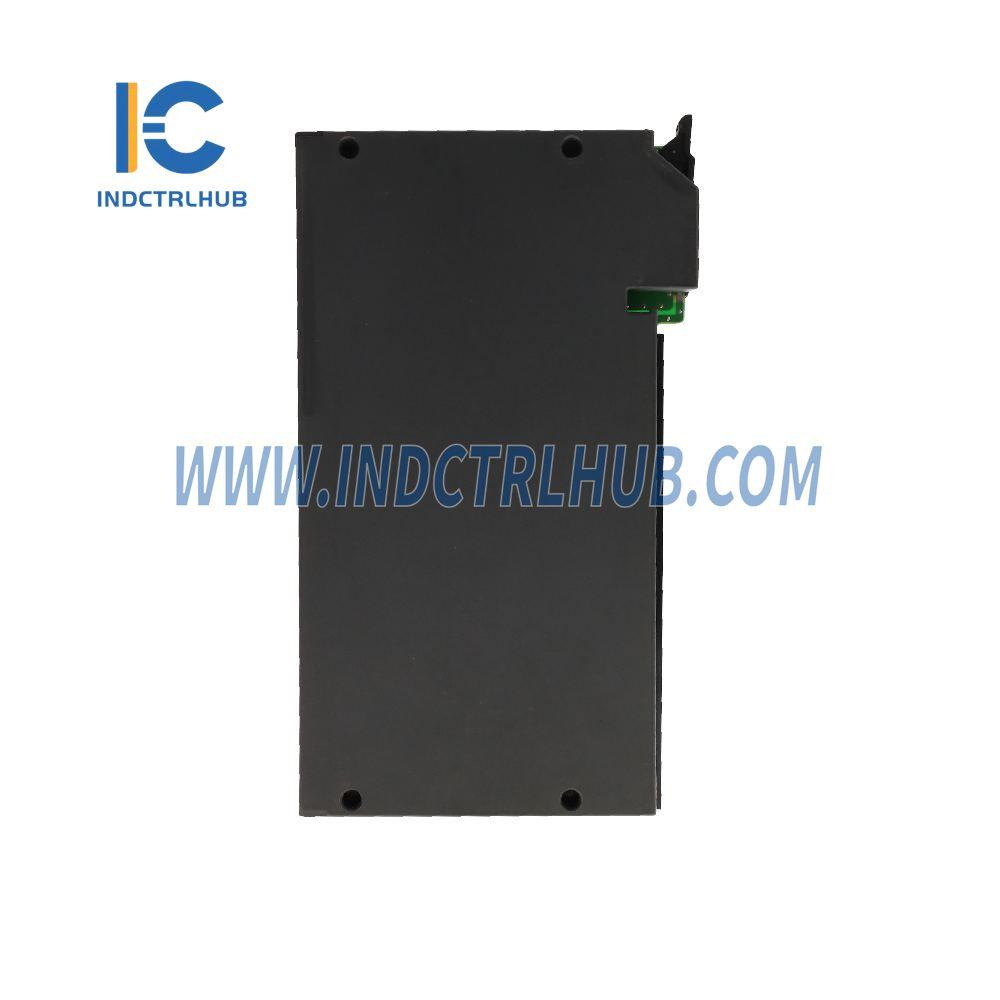

Производител: Allen-Bradley
Модел/Номер на част: PLC5 1771-IAD
Описание: AC/DC входен модул
Спецификации
| Поле | Информация |
|---|---|
| Местоположение на модула | 1771-A1B до -A4B или по-нови I/O шасита, 1771-AM1, -AM2 шасита |
| Номинално входно напрежение | 120V AC @ 50/60Hz, 125V DC |
| Номинален входен ток | 8.7mA @ 120V AC 50Hz, 9.9mA @ 120V AC 60Hz, 2.56mA @ 125V DC |
| Диапазон на напрежение в включено състояние | 79V AC до 138V AC или DC |
| Ток в включено състояние (минимум) | 5.95mA @ 79V AC 60Hz, 1.5mA @ 79V DC |
| Напрежение в изключено състояние (максимум) | 43V AC пик, 43V DC |
| Ток в изключено състояние (максимум) | 3.0mA @ 43V AC 60Hz, 0.8mA @ 43V DC |
| Входно съпротивление | 11.2K Ома @ 60Hz (0.18 микрофарада паралелно с 47K Ома, последователно с 820 Ома) |
| Забавяне на входния сигнал | 120V AC/60Hz: 5ms (+3ms) или 20ms (+5ms) избираеми 120V DC: 3ms (+0.1ms) или 10ms (+1ms) избираеми |
| Разсейване на мощност | 8.8 вата (макс.), 1.0 ват (мин.) |
| Термично разсейване | 30.1 BTU/ч (макс.), 3.42 BTU/ч (мин.) |
| Ток на задната шина | 195mA @ 5V |
| Изолационно напрежение | Отговаря или надвишава UL стандарт 508 и CSA стандарт C22.2 №142 |
| Работна температура | 0°C до 60°C (32°F до 140°F) |
| Температура на съхранение | -40°C до 85°C (-40°F до 185°F) |
| Относителна влажност | 5% до 95% без кондензация |
| Размер на проводника | Максимум 14 калибър (2мм) усукан, максимална изолация 3/64 инча (1.2мм) |
| Категория | Ключова, Поле за окабеляване |
| Затягане на винта на окабеляването | 7-9 инч-фунта |
| Агенция Сертификация | Сертифициран от CSA, CSA Клас I, Дивизия 2, Групи A, B, C, D |
| UL Сертификация | Сертифициран от UL |
| CE Марка | CE маркировка за всички приложими директиви |
| Инструкции за монтаж | 1771-5.23 |
