Product Description

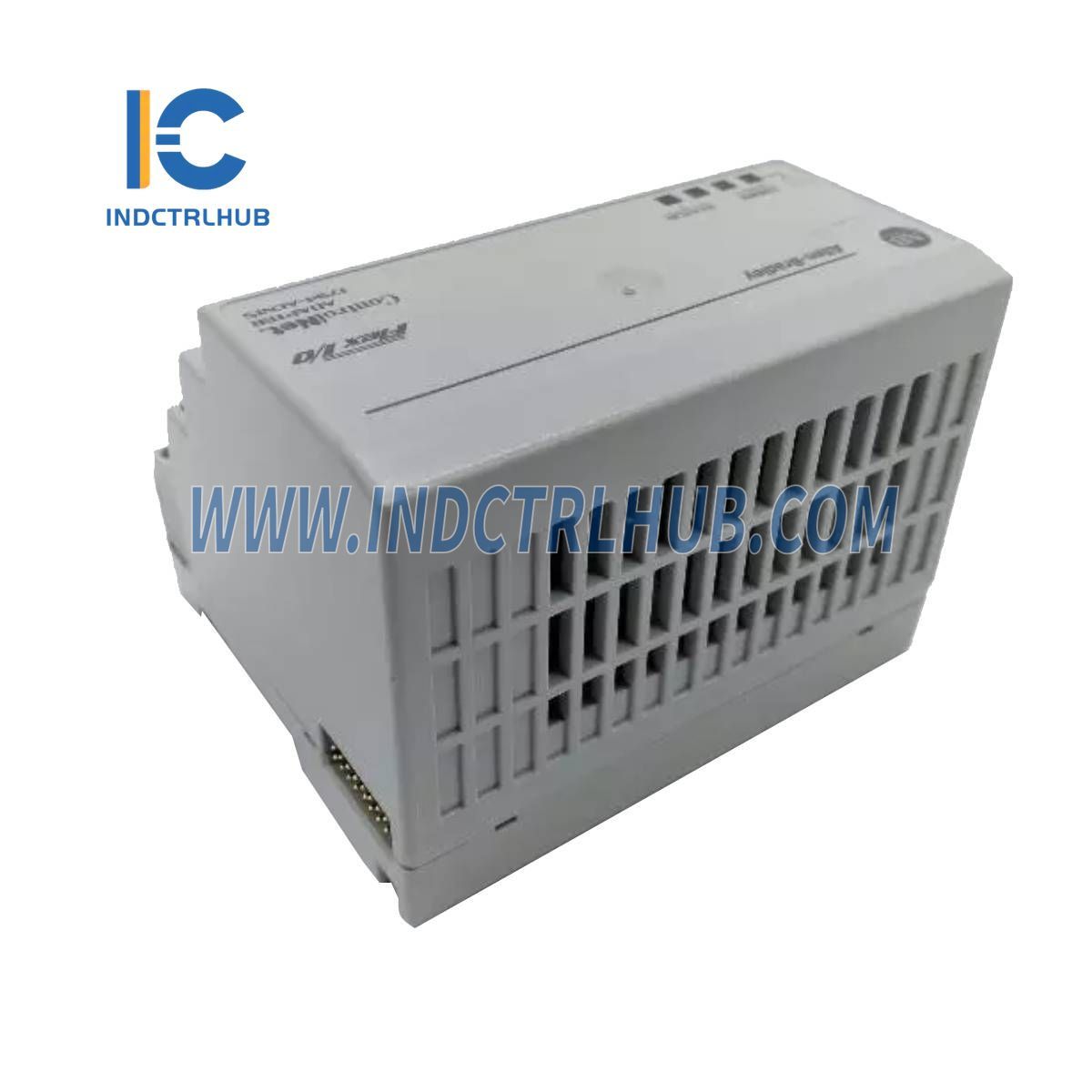

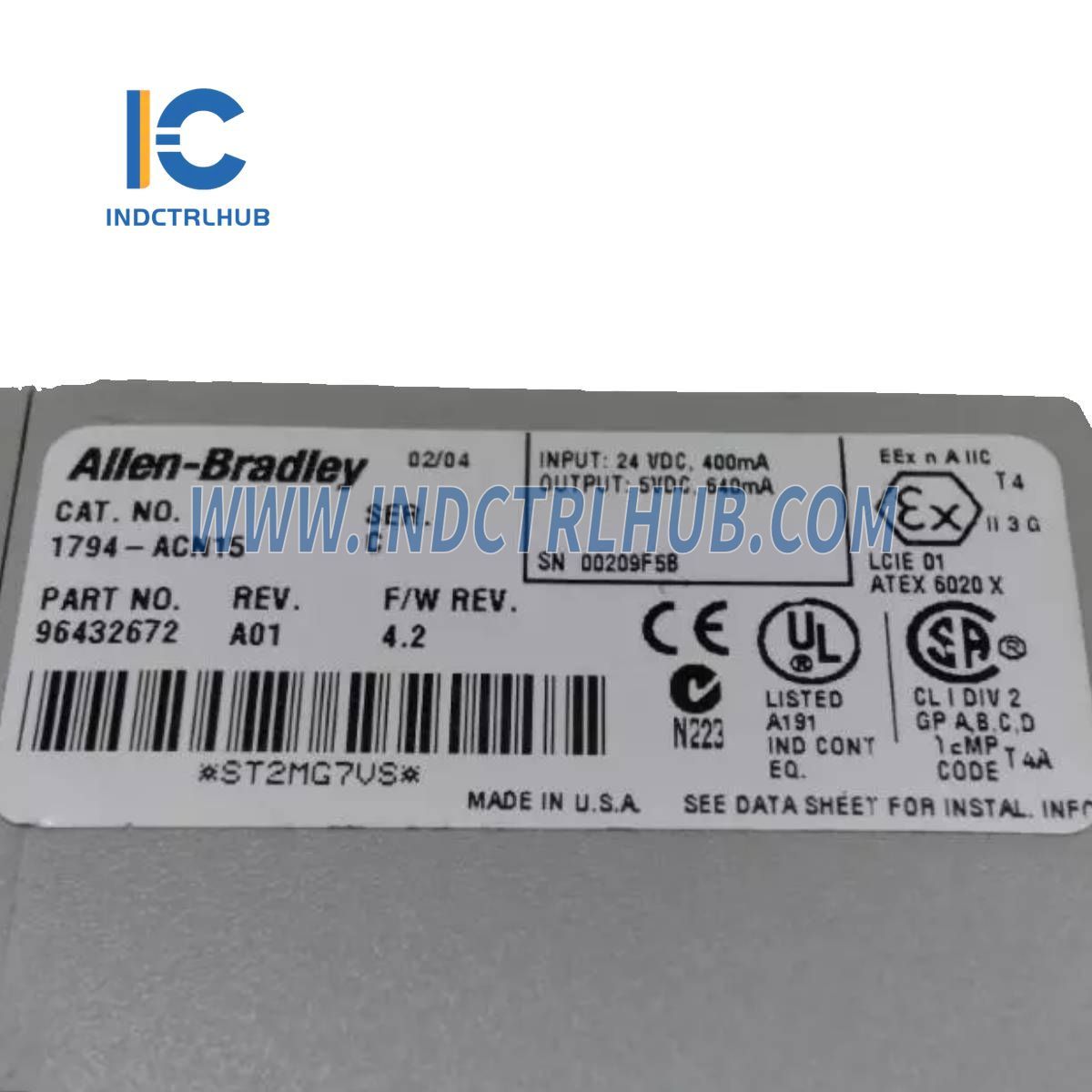

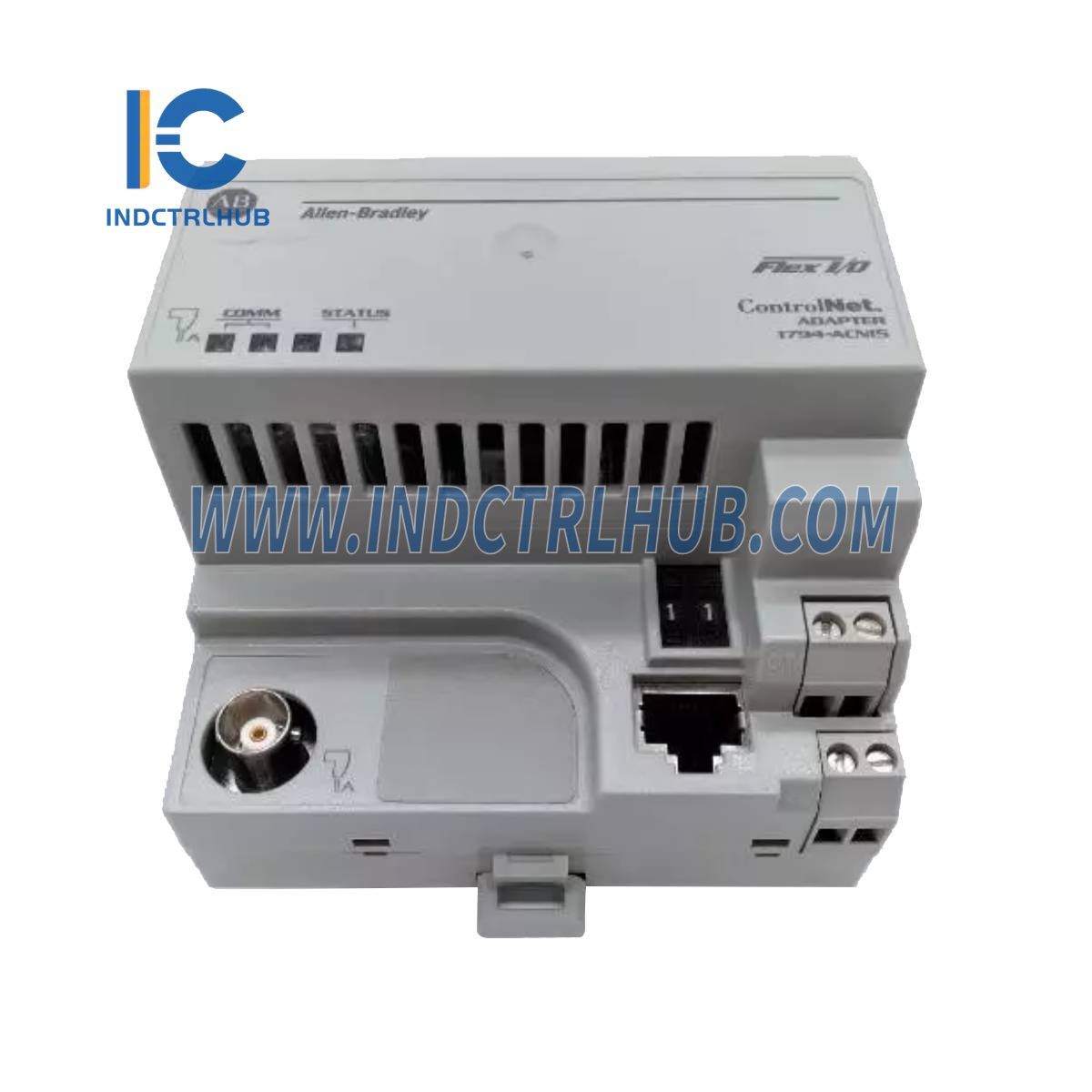

Allen-Bradley 1794-ACN15 FLEX I/O ControlNet адаптер
Преглед на продукта
Модулът Allen-Bradley 1794-ACN15 е FLEX I/O ControlNet адаптер, проектиран за използване в разпределени I/O системи. Той осигурява комуникация между FLEX I/O модули и ControlNet мрежа, предоставяйки високоскоростна, в реално време връзка. Този модул поддържа 8 FLEX I/O модула и работи с комуникационна скорост от 5 Mbps, което го прави ефективен избор за приложения в индустриалната автоматизация.
Технически спецификации
| Атрибут | Детайли за 1794-ACN15 |
|---|---|
| Производител | Алън-Брадли |
| Модел номер | 1794-ACN15 |
| Описание | FLEX I/O ControlNet адаптер |
| Капацитет на вход/изход | 8 модула |
| Захранващо напрежение (Вход) | 19.2…31.2V DC, 400 mA |
| Захранващо напрежение (Изход) | 5V DC, 640 mA |
| Пусков ток | 14 A за 2 ms |
| Скорост на комуникация | 5 Mbps |
| Индикатори за състояние | Състояние на I/O (червено/зелено) Comm A (Червено/Зелено) Comm B (Червено/Зелено) |
| Изолационно напрежение | 50V (непрекъснато), основен тип изолация Типово тестван при 860V AC за 60 с (Захранваща система, Power-ControlNet, ControlNet-система) |
| Максимална мощност на разсейване | 3.4 W @ 19.2V DC |
| Затягане на винтовете на терминала | 0.8 N•m (7 lb•in) |
| Размер на проводника (захранващи връзки) |
Един проводник: 0.33…2.5 mm² (22…12 AWG) твърд или усукан меден проводник Двойен проводник: 0.33…1.3 mm² (22…16 AWG) твърд или усукан меден проводник |
| Категория на кабела | Категория 3 (Захранващи портове) Категория 2 (Комуникационни портове) |
| Размери (ВxШxД) | 87.4 x 94 x 92 мм (3.44 x 3.7 x 3.6 инча) |
| Тегло (приблизително) | 220 г (7.76 oz) |
| Клас на корпуса | Няма (Отворен стил) |
| ControlNet кабел | Belden RG-6/U |
| Северноамерикански температурен код | T4A |
| UKEX/ATEX Температурен код | T4 |
| IECEx Температурен код | T4 |
Спецификации на околната среда
| Атрибут | 1794-ACN15 & 1794-ACNR15 | 1794-ACNR15XT |
|---|---|---|
| Работна температура | -25…+55°C (-13…+131°F) | -25…+70°C (-13…+158°F) |
| Температура при неработещо състояние | -40…+85°C (-40…+185°F) | Същото |
| Максимална температура на околния въздух | 55°C (131°F) | 70°C (158°F) |
| Относителна влажност | 5…95% (без кондензация) | Същото |
| Вибрация | 5 g @ 10…500 Hz | Същото |
| Удар (работещ) | 30 g | Същото |
| Удар (неработещ) | 50 g | Същото |
EMC & електрическа имунитет
| Тест | Стандартен | Ниво |
|---|---|---|
| Емисии | IEC 61000-6-4 | Индустриална среда |
| ESD имунитет | IEC 61000-4-2 | 6 kV Контакт, 8 kV Въздух |
| Излъчван RF имунитет | IEC 61000-4-3 | 10V/m (80…6000 MHz, 1 kHz синусоидална вълна, 80% AM) |
| EFT/B имунитет | IEC 61000-4-4 | ±4 kV (Захранващи портове), ±2 kV (Комуникационни портове) |
| Имунитет към преходни пренапрежения | IEC 61000-4-5 | ±2 kV Линия-Земя (CM) на комуникационни портове |
| Проводена RF имунитет | IEC 61000-4-6 | 10V RMS (150 kHz…80 MHz, 1 kHz синусоидална вълна, 80% AM) |
