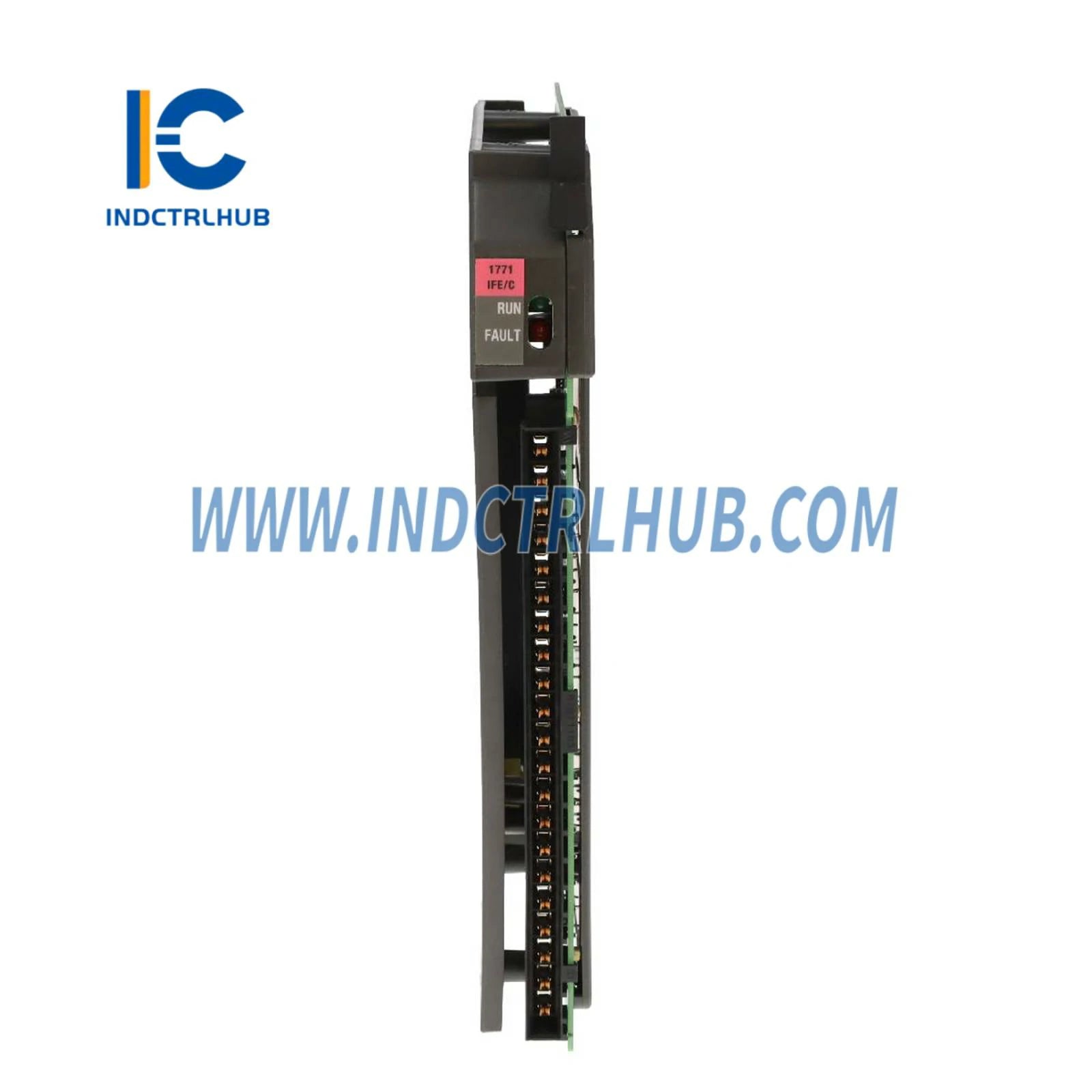

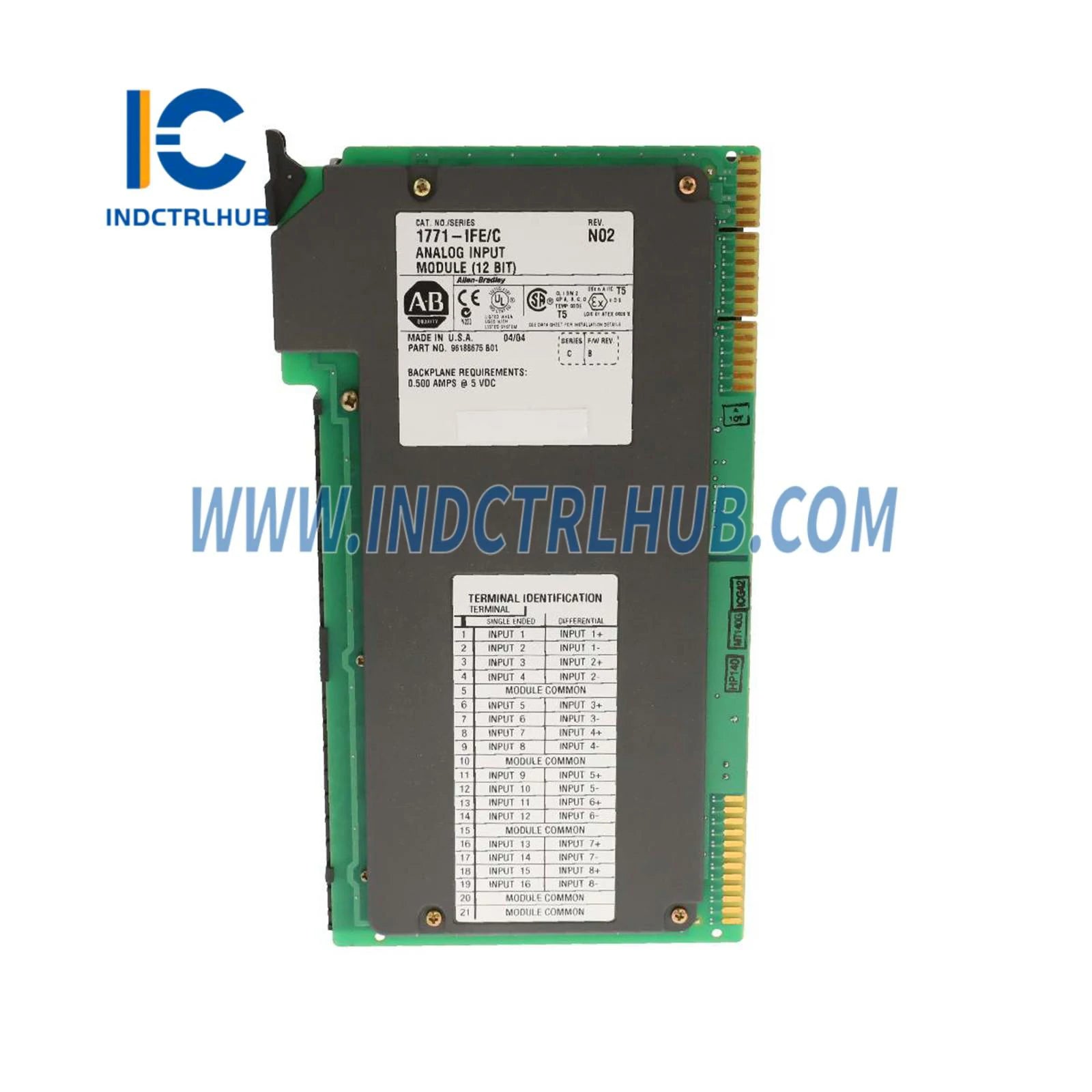

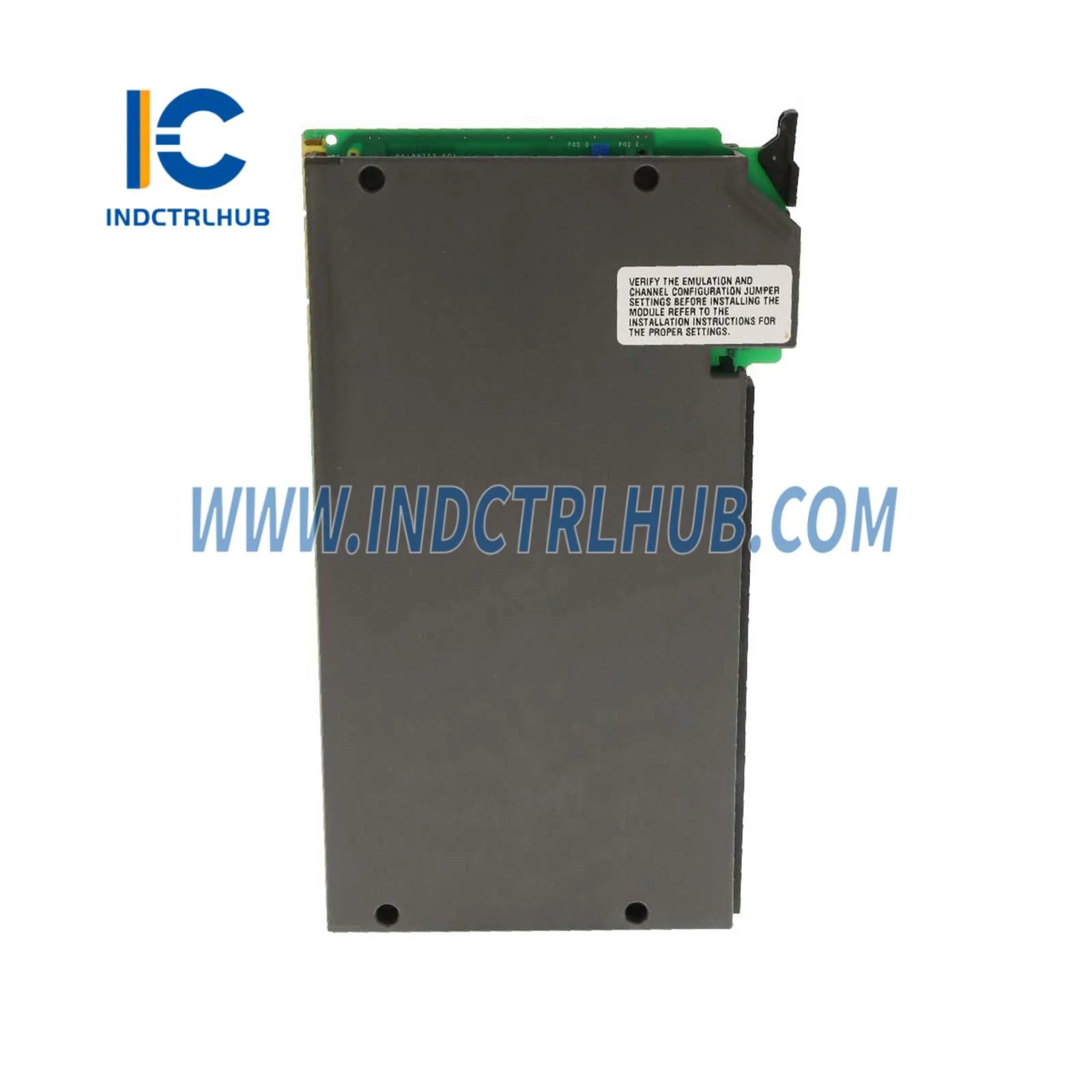

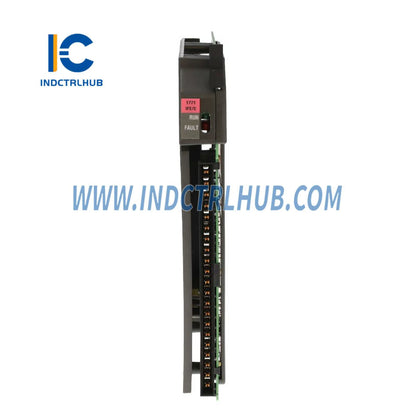

Allen-Bradley 1771-IFE Аналогов входен модул

Allen-Bradley 1771-IFE Модул за аналогов вход

Allen-Bradley 1771-IFE е модул за аналогов вход, проектиран за 1771 I/O рамка. Той осигурява високоточни измервания на напрежение и ток, което го прави идеален за приложения в индустриална автоматизация и управление на процеси.

Основни спецификации

Обща информация

• Входове на модул:
  • 16 еднопосочни
  • 8 диференциални ниско ниво
• Местоположение на модула: 1771 I/O рамка (модул с 1 слот)

Входни обхвати

• Напрежение (номинално):
  • +1 до +5V DC
  • 0 до +5V DC
  • -5 до +5V DC
  • -10 до +10V DC
  • 0 до +10V DC
• Ток (номинален):
  • +4 до +20mA
  • 0 до +20mA
  • -20 до +20mA

Производителност

• Резолюция: 12-битов двоичен (12 бита + знак за биполярни обхвати)
• Точност: 0.1% от пълния обхват @ 25°C
• Линейност: ±1 LSB
• Повторяемост: ±1 LSB
• Отхвърляне на общ режим: 80 dB (DC - 120 Hz)
• Общо режимно напрежение: +14.25V

Защита и изолация

• Защита от пренапрежение на входа:
  • 200V (напреженов режим)
  • 8V (токов режим)
• Защита от претоварване на входа: 30mA
• Изолационно напрежение: Отговаря на UL стандарт 508 и CSA стандарт C22.2 No. 142

Изисквания за захранване

• Токова консумация: 500mA @ +5V от задната шина на I/O шасито
• Разсейване на мощност: Макс. 2.5W
• Термично разсейване: Макс. 8.52 BTU/ч

Изход на данни към процесора

• Немащабиран BCD/Двоичен изход:
  • 0000 до +4095 за полярни диапазони (0-5V, +1 до +5V, 0-20mA, +4 до +20mA)
  • -4095 до +4095 за двуполярни диапазони (-5V до +5V, -10V до +10V, -20mA до +20mA)
• Инженерни единици (избираемо мащабиране): +9999 до -9999

Вътрешна скорост на сканиране

• 8 диференциални входа: 13.7ms (без филтриране)
• 16 еднопосочни входа: 27.4ms (без филтриране)
• Допълнително време за филтриране: 0.3ms

Екологични спецификации

• Работна температура: 0°C до 60°C (32°F до 140°F)
• Температура на съхранение: -40°C до 85°C (-40°F до 185°F)
• Относителна влажност (работа): 5% до 95% (без кондензация)
• Относителна влажност (съхранение): 5% до 85% (без кондензация)

Инсталация и окабеляване

• Размер на проводника: Макс. 14 AWG (2мм²) усукан проводник
• Дебелина на изолацията: 3/64 инча (1.2 мм) макс
• Ръкохватка за полево окабеляване: 1771-WG
• Затягане на винтовете за полево окабеляване: 7-9 инч-фунта
• Позиции за ключ: Между 10 & 12 и 24 & 26
