Product Description
🔹 Общи сведения
|
Производител |
Алън-Брадли |
|---|---|
|
Модел/номер на част |
1738-ACNR |
|
Описание |

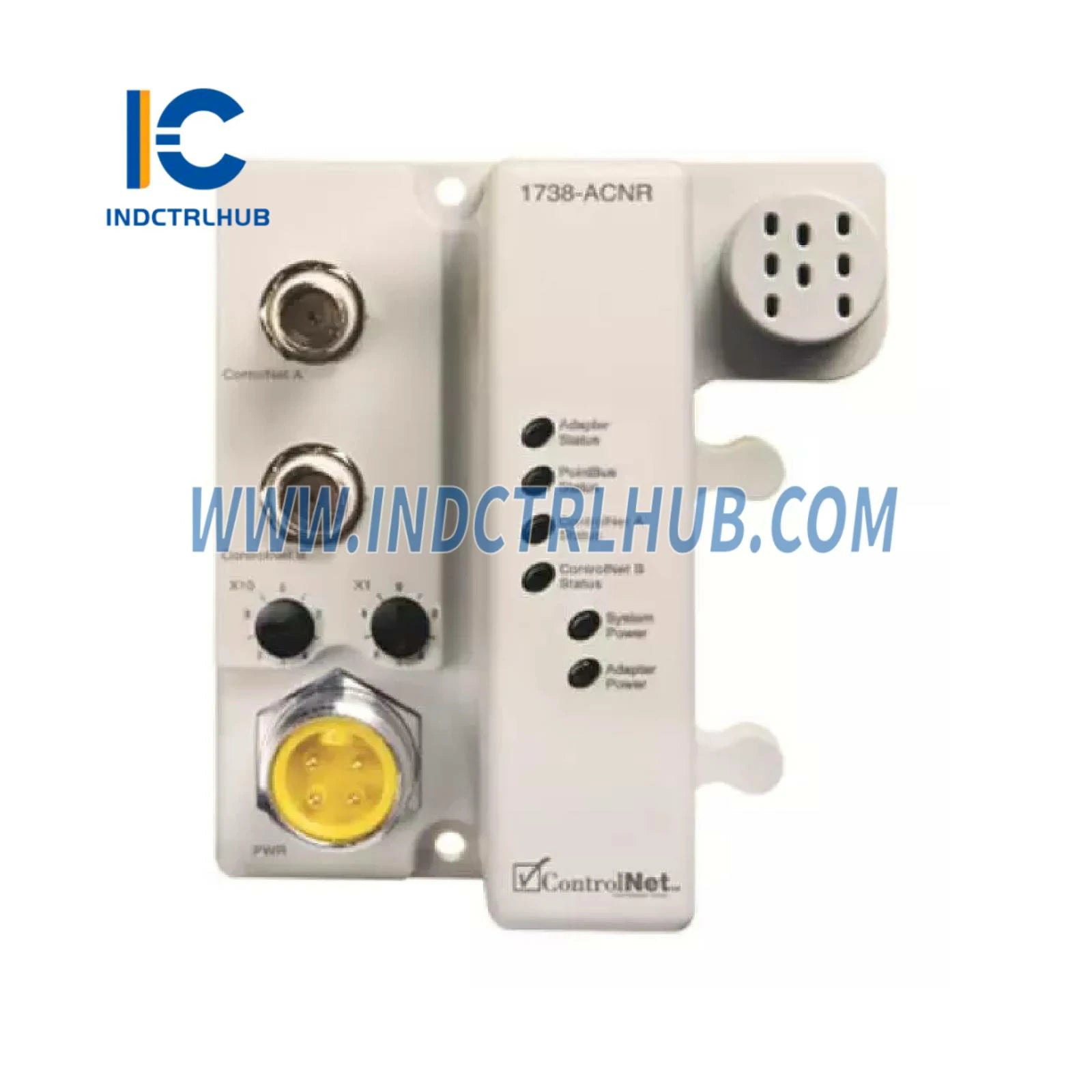

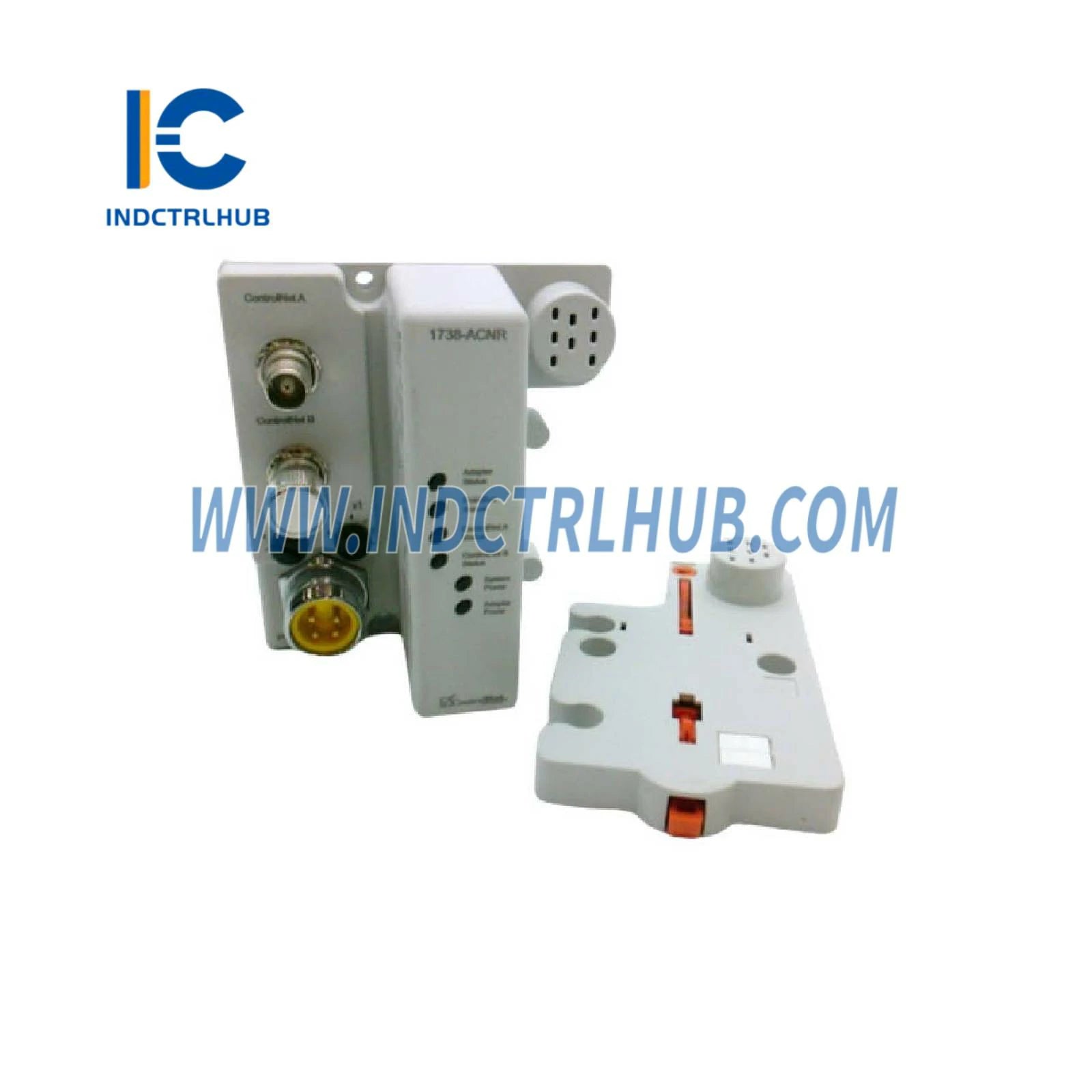

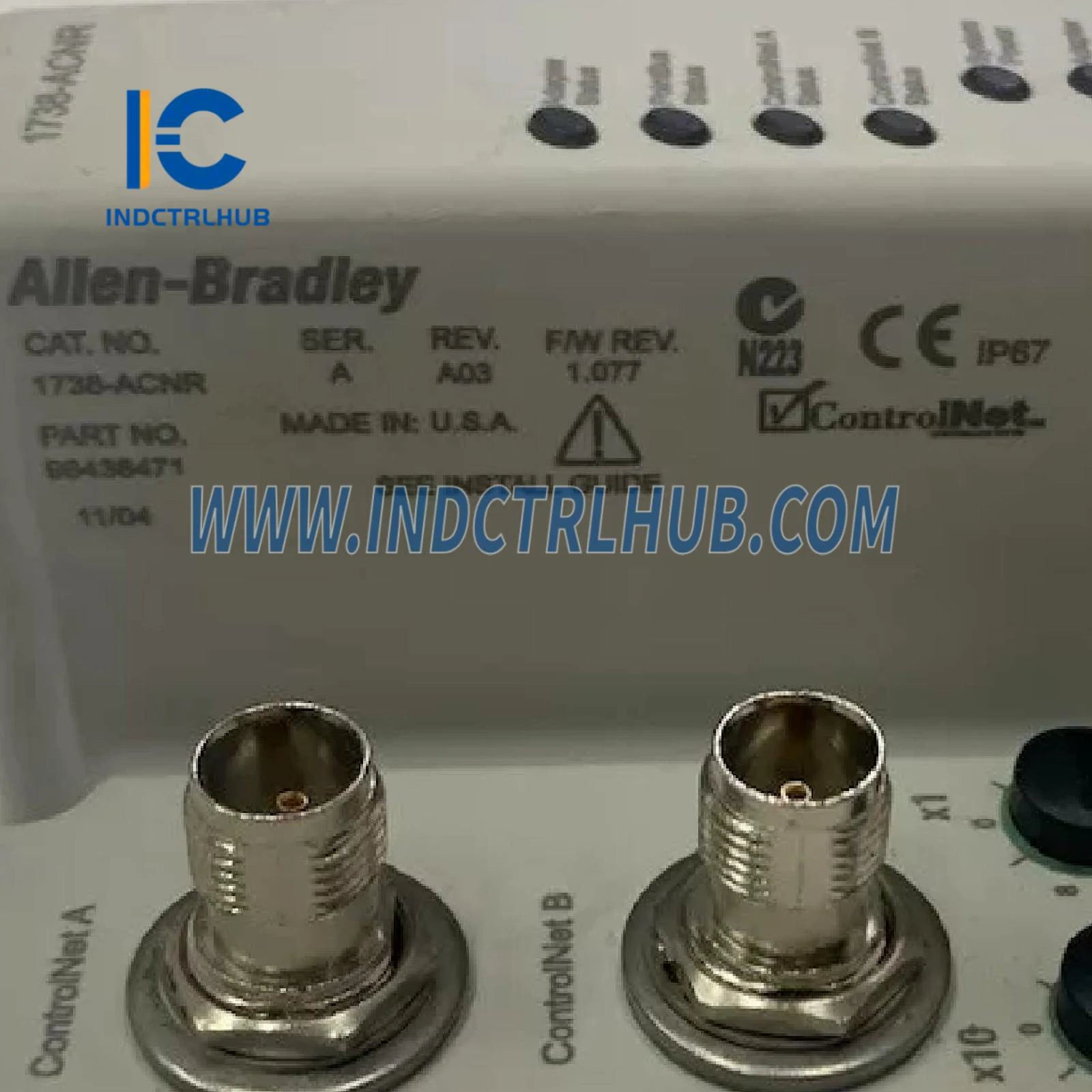

ControlNet адаптерен модул - Осигурява свързаност на POINT I/O модулите към ControlNet мрежа. |
🔹 Общи спецификации
|
Атрибут |
Спецификация |
|---|---|
|
LED индикатори |
- 1 зелен/червен Индикатор за състоянието на адаптера |
• 2 зелени/червени Индикатори за състоянието на ControlNet
• 1 зелен/червен Индикатор за състоянието на PointBus
• 1 зелен Индикатор за системно захранване (PointBus 5V захранване)
• 1 зелен Индикатор за адаптерно захранване (24V от полевото захранване) |
| Максимална консумация на енергия | 10.2W @ 28.8V DC |
| Максимална мощност на разсейване | 5.0W @ 28.8V DC |
| Максимално топлинно разсейване | 16.9 BTU/ч @ 28.8V DC |
| Максимален изходен ток на PointBus | 1A @ 5V DC ±5% (4.75-5.25V) |
| Защита от пренапрежение на входа | Защита от обратна полярност |
| Изолационно напрежение | 50V rms (непрекъснато), тествано при 1250V AC за 60s |
🔹 Захранващ шинен полеви ток
|
Атрибут |
Спецификация |
|---|---|
|
Номинално напрежение |
24V DC |
|
Обхват на захранващото напрежение |
10-28.8V DC |
|
Максимален ток на захранване |
10A |
🔹 Физически и екологични спецификации
|
Атрибут |
Спецификация |
|---|---|
|
Размери (В x Ш x Д) |
4.41 x 2.83 x 2.56 инча (112 x 72 x 65 мм) |
|
Тегло |
0.80 lb (0.36 kg) |
|
Работна температура |
-20 до 60°C (-4 до 140°F) |
|
Температура на съхранение |
-40 до 85°C (-40 до 185°F) |
|
Относителна влажност |
5-95% без кондензация |
|
Удар (Работен/Неработен) |
30g / 50g |
|
Вибрации |
5g @ 10-500Hz |
|
Клас на корпуса |
Отговаря на IP65/66/67 (когато е маркиран) |
|
Въртящ момент на винта за монтажната основа |
#8 винт, 7.5 in-lbs в алуминий, 16 in-lbs в стомана |
🔹 Имунитет и съответствие
|
Атрибут |
Спецификация |
|---|---|
|
Електростатичен разряд (IEC 61000-4-2) |
6kV контактни разряди, 8kV въздушни разряди |
|
Излъчван RF имунитет (IEC 61000-4-3) |
10V/m с 1kHz синусоидална вълна 80% AM от 30MHz до 2000MHz |
|
10V/m с 200Hz 50% импулс 100% AM при 900MHz |
|
|
10V/m с 200Hz 50% импулс 100% AM при 1890MHz |
|
|
EFT/B имунитет (IEC 61000-4-4) |
±4kV при 5kHz на захранващите портове |
|
±3kV при 5kHz на сигналните портове |
|
|
Имунитет срещу пренапрежения (IEC 61000-4-5) |
±1kV линия-линия (DM) и ±2kV линия-земя (CM) на захранващите портове |
|
±2kV линия-земя (CM) на екранирани портове |
|
|
Проводена RF имунитет (IEC 61000-4-6) |
10Vrms с 1kHz синусоидална вълна 80% AM от 150kHz до 80MHz |
|
Емисии (CSPR 11) |
Група 1, клас A |
|
Категория окабеляване |
1 - на захранващите портове, 1 - на комуникационните портове |
