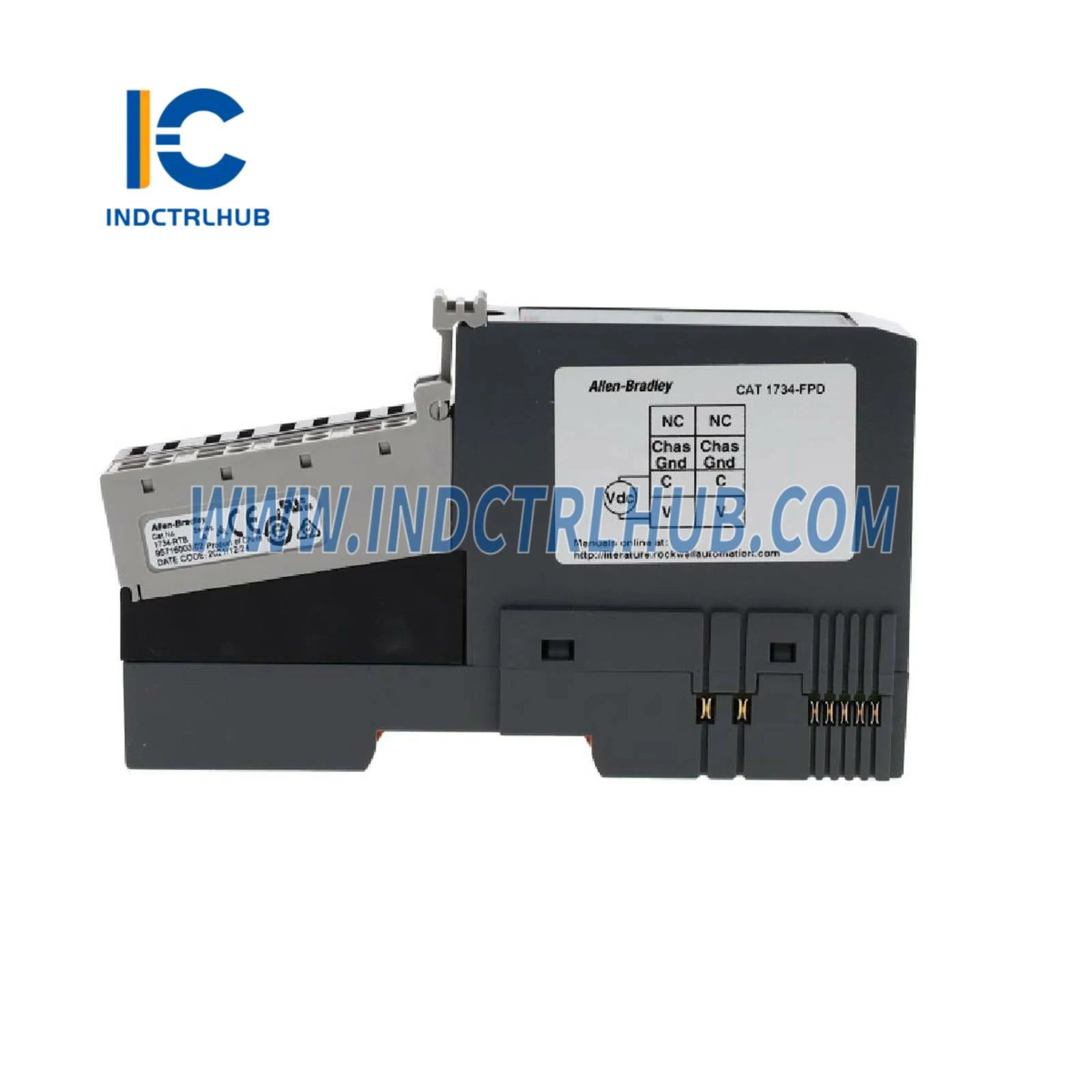

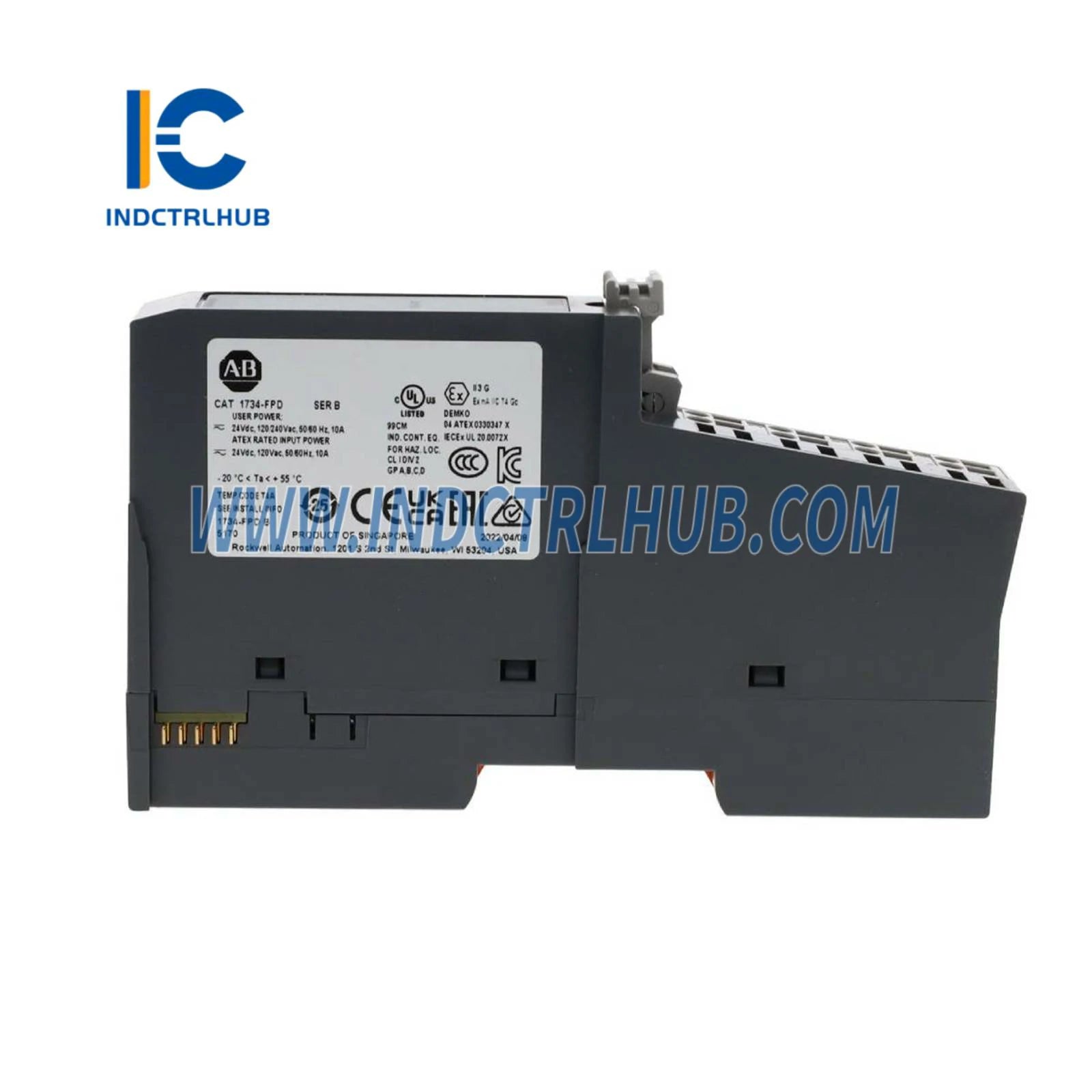

ALLEN BRADLEY 1734-FPD Модул за разпределение на захранване за POINT I/O системи

Номер на модел/част

1734-FPD

Описание

Модул за разпределение на захранването за системи POINT I/O

Свързващ терминал

L1: 6__L2/N: 4__Заземяване на шасито: 2

Местоположение на модула

Между I/O модули в системата POINT I/O

Функция

Прекъсва захранващата шина

Индикатори

Няма

Ток POINTBus_

Пропускане

Консумация на енергия

Няма

Мощност на разсейване

Няма

Термично разсейване

Няма

Изолационно напрежение

50V непрекъснато__Тествано при 2600V DC за 60 с

Номинално напрежение на входа

12V DC, 24V DC (Номинално)__10_28.8V DC (Обхват)__120V AC, 240V AC (Номинално)

Входен ток (макс.)

10 A

Захранващо напрежение на полевата шина

12V DC, 24V DC, 10_28.8V DC (Обхват)__120V AC, 240V AC, 50/60 Hz (1)__(1) Съответствие с Ex при използване на или под 120V AC

Максимален ток на захранване на полевата шина

10 A

Затягане на винта на терминалната основа

0.6 N_m (7 lb_in)

Размери (ВxШxД), приблизително

76.2 x 25.4 x 133.4 mm (3.00 x 1.00 x 5.25 in.)

Тегло, приблизително

0.12 kg (0.27 lb)

Категория окабеляване

1 _ на захранващи портове

Размер на проводника

0.25_2.5 mm² (24_14 AWG) твърд или усукан меден проводник с рейтинг 75°C (167°F) или повече, изолация макс. 1.2 mm (3/64 in.)

Клас на корпуса

Няма (отворен тип)

Работна температура

-20 °C_+55 °C (-4 °F_+131 °F)__IEC 60068-2-1 (Студ), IEC 60068-2-2 (Суха топлина), IEC 60068-2-14 (Термичен шок)

Максимална температура на околния въздух

55 °C (131 °F)

Температура при неработещо състояние

-40_+85 °C (-40_+185 °F)__IEC 60068-2-1 (Студ), IEC 60068-2-2 (Суха топлина), IEC 60068-2-14 (Термичен шок)

Относителна влажност

5_95% без кондензация__IEC 60068-2-30 (Влажна топлина)

Вибрация

5 г @ 10_500 Hz__IEC 60068-2-6 (Работен режим)

Удар (работещо състояние)

30 г__IEC 60068-2-27 (Без опаковка, удар)

Удар (неработещо състояние)

50 г__IEC 60068-2-27 (Без опаковка, удар)

Емисии

IEC 61000-6-4

Имунитет срещу ESD

IEC 61000-4-2:__6 kV контактни разряди__8 kV въздушни разряди

Имунитет срещу излъчвани RF смущения

IEC 61000-4-3:__10V/m с 1 kHz синусоидална вълна 80% AM от 80_6000 MHz

EFT/B имунитет

IEC 61000-4-4:__±4 kV @ 2.5 kHz на захранващите портове

Имунитет срещу пренапрежения

IEC 61000-4-5:__±1 kV линия-линия (DM) и ±2 kV линия-земя (CM) на захранващите портове

Проводена RF имунитет

IEC 61000-4-6:__10V rms с 1 kHz синусоидална вълна 80% AM @ 150 kHz_80 MHz
