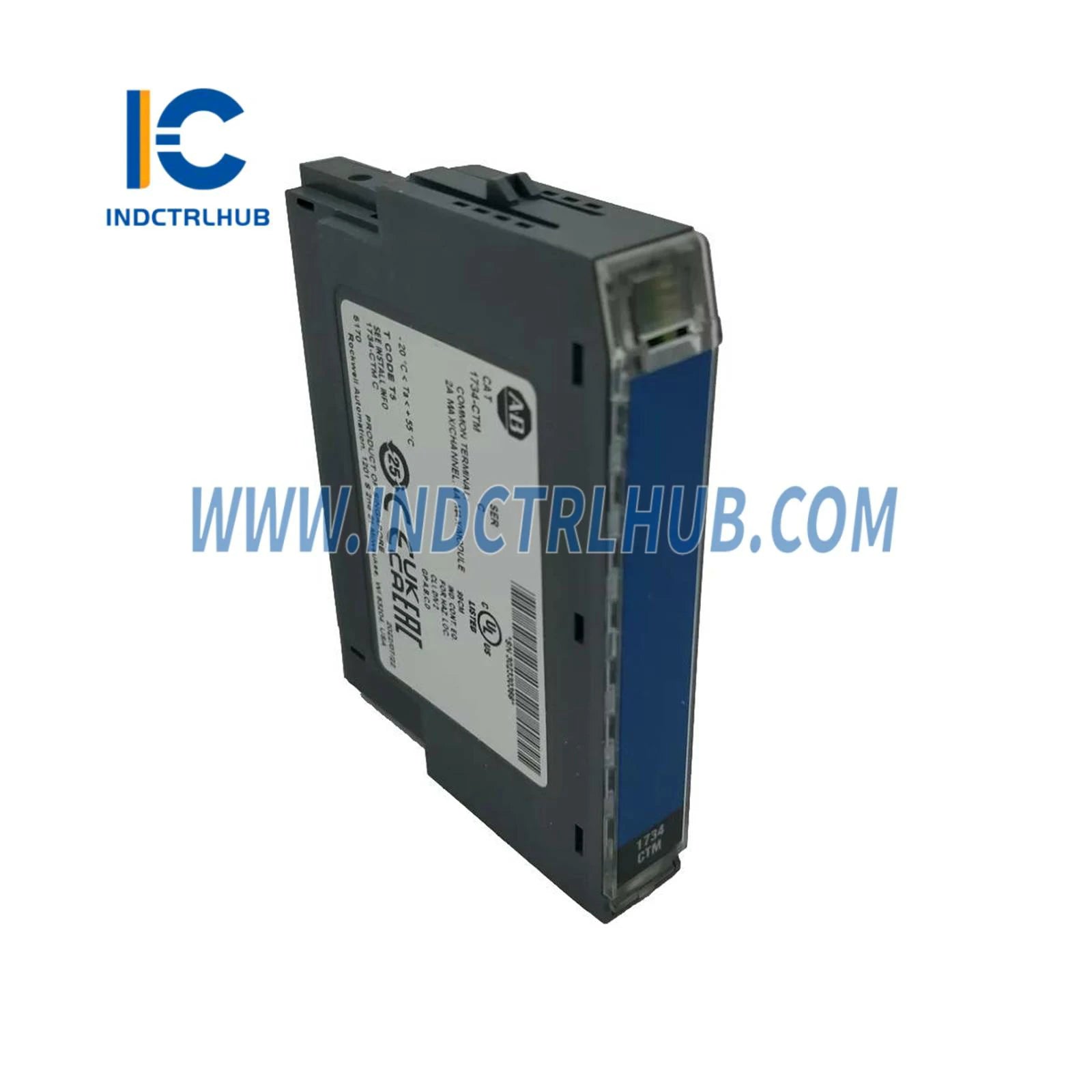

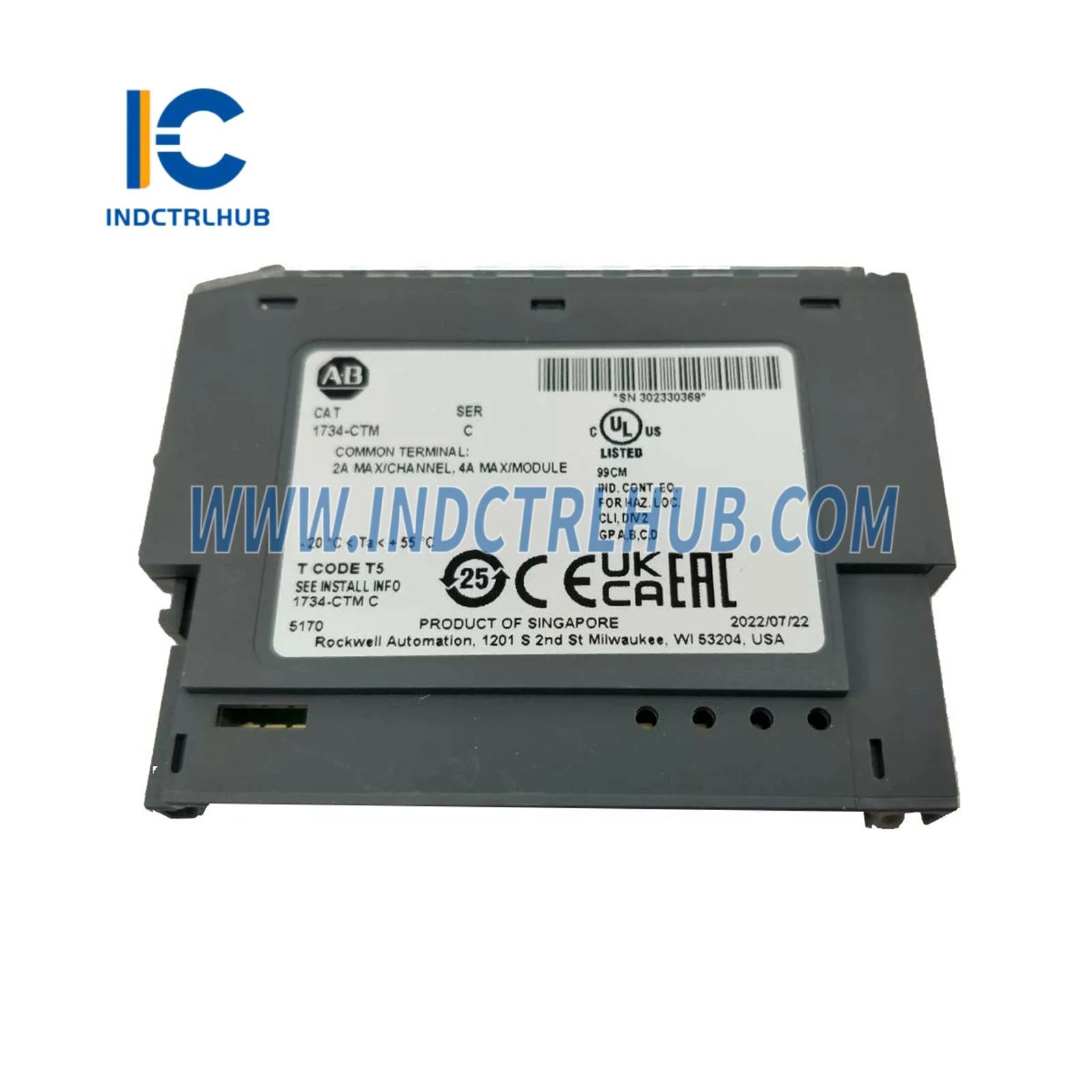

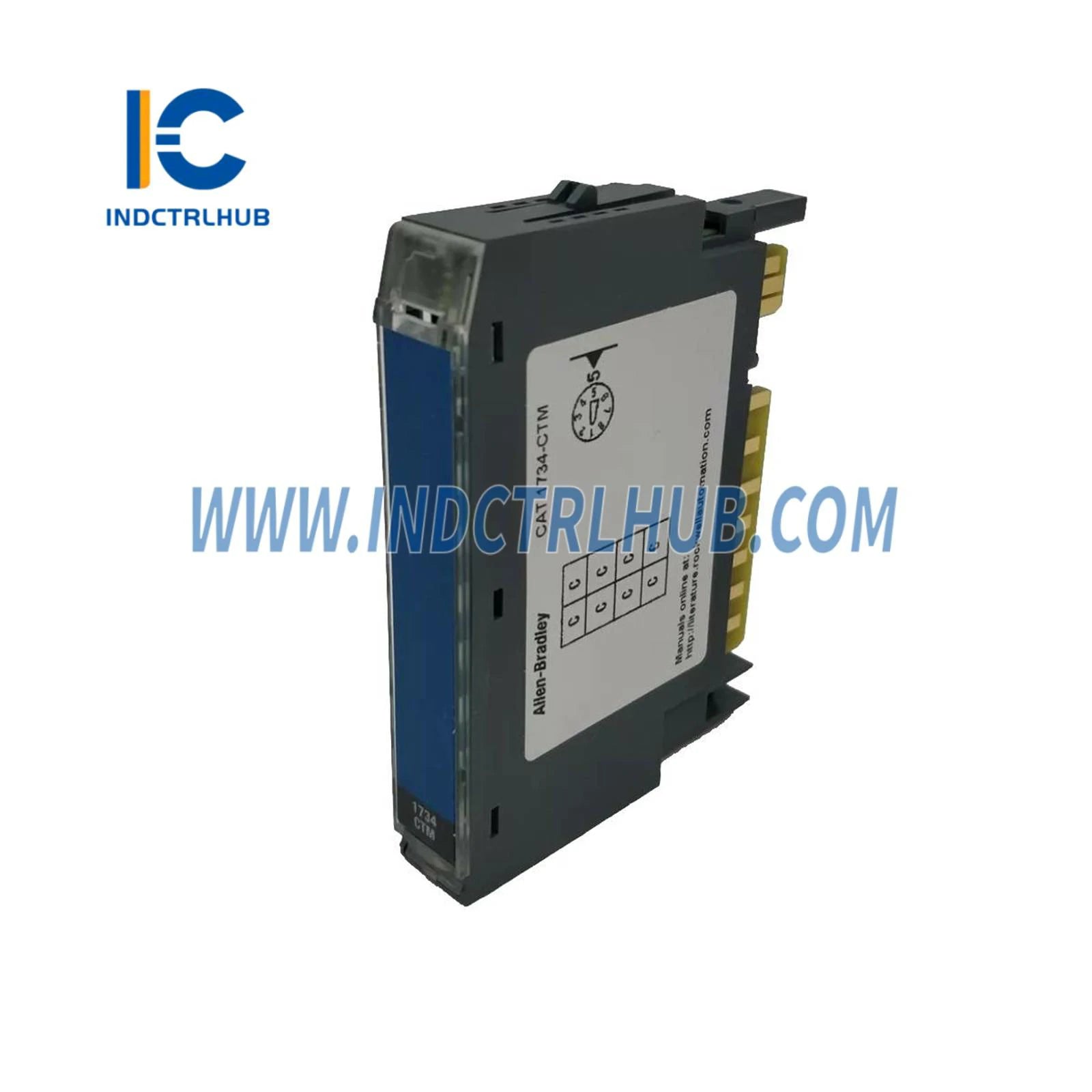

ALLEN BRADLEY 1734-CTM Терминален модул за POINT I/O системи

Модел/номер на част

1734-CTM

Описание

Терминален модул за POINT I/O системи

Индикатори

Няма

Позиция на ключа

5

Местоположение на модула

Монтажна основа за окабеляване 1734-TB, 1734-TBS, 1734-TOP, 1734-TOPS

POINTBus™ Ток (Макс)

Няма

Максимална мощност на разсейване

Няма

Термично разсейване (макс.)

Няма

Изолационно напрежение

250V (непрекъснато), Тип основна изолация  Типово тестван при 1600V DC за 60s (от страна на полето към системата)

Обхват на напрежението на захранване на Field Power Bus

10…28.8V DC, 120/240V AC

Максимален изходен ток на полевия захранващ шинен изход

2 A на точка, 4 A на модул

Затягане на винтовете на терминалната основа

0.8 N•m (7 lb•in)

Размери (ВxШxД), приблизително

77.5 x 12.1 x 56.6 mm (3.05 x 0.48 x 2.23 in.)

Тегло, приблизително

30.9 g (1.09 oz)

Размер на проводника

0.25…2.5 mm² (22…14 AWG) твърд или усукан меден проводник, оценен за 75°C (167°F) или повече, максимална изолация 1.2 mm (3/64 in.)

Клас на корпуса

Няма (Отворен стил)

Работна температура

-20 °C…+55 °C (-4 °F…+131 °F)  IEC 60068-2-1 (Тест Ad, Работен студ)  IEC 60068-2-2 (Тест Bd, Работна суха топлина)  IEC 60068-2-14 (Тест Nb, Работен термичен шок)

Температура при неработещо състояние

-40…+85 °C (-40…+185 °F)  IEC 60068-2-1 (Тест Ab, Непакетирано неработещо студено)  IEC 60068-2-2 (Тест Bb, Непакетирана неработеща суха топлина)  IEC 60068-2-14 (Тест Na, Непакетирано неработещо термично шокиране)

Относителна влажност

5…95% без кондензация  IEC 60068-2-30 (Тест Db, Непакетирана влажна топлина)

Вибрации

5 g @ 10…500 Hz  IEC 60068-2-6 (Тест Fc, Работен)

Удар (работещ)

30 г  IEC 60068-2-27 (Тест Ea, Без опаковка, удар)

Удар (неработещ)

50 г  IEC 60068-2-27 (Тест Ea, Без опаковка, удар)
