Решение за подмяна/надграждане Bently Nevada 330851-02-000-050-10-01-05 за серия 3300 XL

Решение за подмяна/ъпгрейд Bently Nevada 330851-02-000-050-10-01-05 за серия 3300 XL: Безпроблемен преход, нулево време на престой

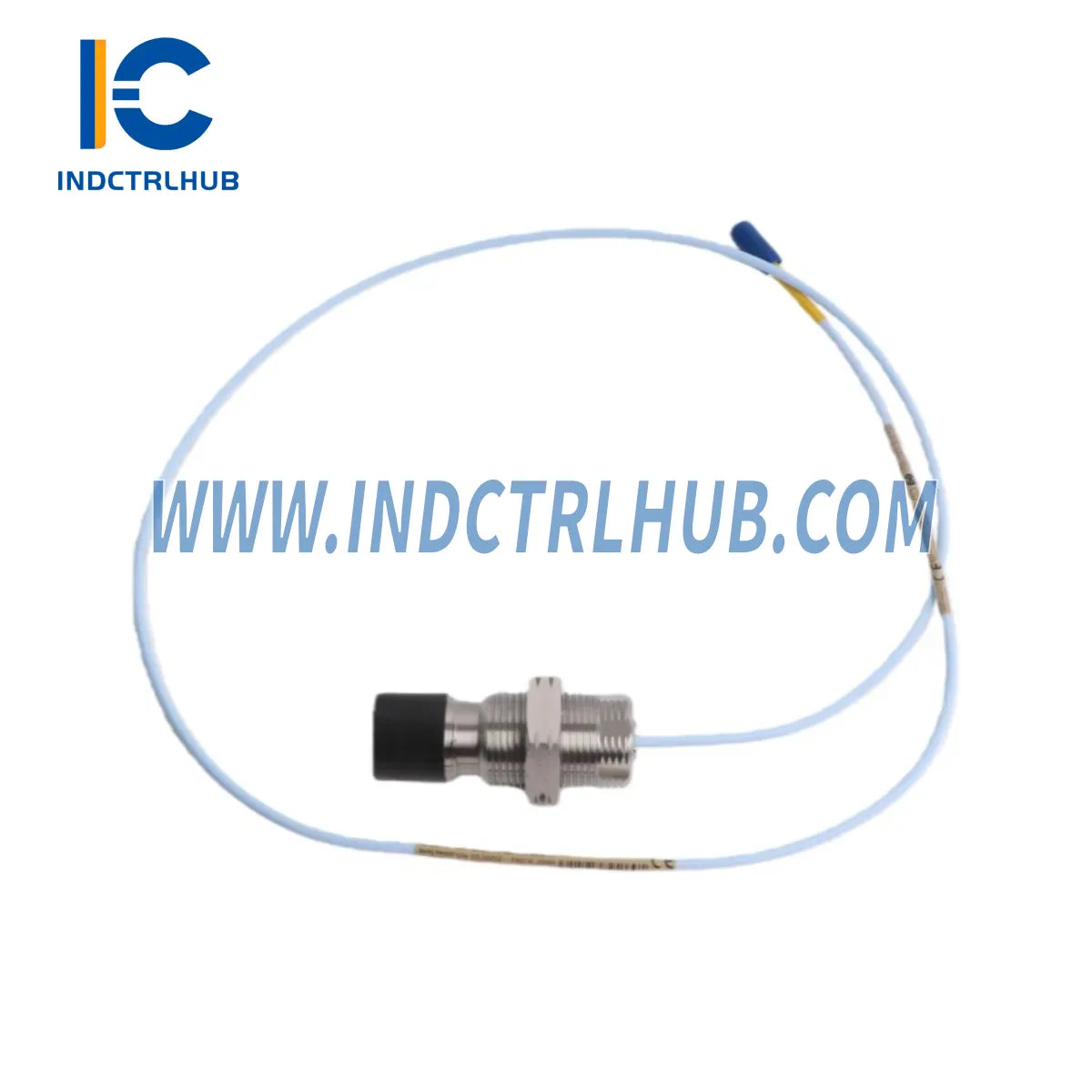

Bently Nevada 330851-02-000-050-10-01-05 е високоточен вихров близостен сензор, проектиран за платформата за вибрационен мониторинг 3300 XL. Създаден като директна замяна на остарели или повредени устройства, този сензор осигурява същия калибриран изходен обхват, размери на резбата и завършване на кабела като оригинала – позволявайки на инженерите в завода да възстановят пълната възможност за мониторинг без пренастройка на съществуващите рафтове, окабеляване или интеграции с DCS. Независимо дали управлявате планирано спиране или реагирате на непланирана повреда, този резервен сензор премахва несигурността от вашия път за ъпгрейд.

Целеви потребители са инженери по въртящо се оборудване, екипи по надеждност и специалисти по MRO поръчки, работещи с турбини, компресори, помпи и скоростни кутии в нефтената и газова индустрия, енергетиката, петрoхимията и тежката индустрия. 330851-02-000-050-10-01-05 е особено подходящ за приложения, изискващи 5mm обхват на засичане с 5m интегриран кабел и стандартно тяло с резба 3/8-24 UNF.

Основни характеристики и предимства

• âœ?Директна OEM съвместимост: Идентична форма, размер и функция с оригиналния Bently Nevada 330851-02-000-050-10-01-05 – не се изисква преобхватяване или преотваряне.
• âœ?Съвместим с платформата 3300 XL: Напълно съвместим със сензорите 3300 XL Proximitor и стандартните рафтове от серия 3300.
• âœ?5mm линеен обхват: Оптимизиран за измерване на радиално и аксиално изместване на вала върху стоманени цели.
• âœ?Интегриран 5m кабел: Фабрично завършен брониран кабел намалява грешките при монтаж на място и осигурява целостта на сигнала.
• âœ?Индустриално качество на изработка: Корпус от неръждаема стомана, предназначен за високи температури и силни вибрации.
• âœ?12-месечна гаранция: Всяко устройство се доставя с пълна 12-месечна гаранция за подмяна и фабрична тестова документация.

Приложни сценарии

• Ремонт на газови турбини: Подмяна на износени близостни сонди по време на планирани спирания за възстановяване на вибрационен мониторинг, съвместим с API 670, без пренастройка на рафтовете.
• Ретрофит на центробежни компресори: Смяна на повредени сонди на място в компресорни агрегати с ограничен физически достъп – стандартното тяло с резба пасва на съществуващите държачи за сонди.
• Мониторинг на състоянието на парни турбини: Поддържайте непрекъснато проследяване на изместването на вала чрез подмяна на износени сонди преди да причинят фалшиви спирания или пропуснати аларми.
• Мониторинг на помпи и скоростни кутии: Удължете експлоатационния живот на наследените системи за мониторинг 3300 XL, като обновите слоя на сондата без да сменяте мониторите или кабелната инфраструктура.
• Инвентар на резервни части: Наличност като критичен резерв за минимизиране на средното време за ремонт (MTTR) при непланирани повреди.

Таблица за съпоставка на съвместимостта

Таблица за съпоставка на съвместимостта

Безпроблемни решения за обновление

При замяна на вашия стар сензор с 330851-02-000-050-10-01-05, пълното обновление на системата често изисква актуализиране на съседни компоненти, за да се гарантира целостта на сигналната верига и пълно съответствие с API 670. По-долу са изброени най-често заменяните съпътстващи компоненти заедно с този сензор:

• 🔗 Удължителен кабел (4 м брониран): Ако съществуващият ви удължителен кабел показва влошаване на изолацията или износване на конектора, заменете го с Bently Nevada 330130-040-03-CN удължителен кабел, за да поддържате нискошумен сигнал от сензора до Proximitor.
• 🔗 Удължителен кабел (8м, 25мм): За по-дълги кабелни трасета между сондата и разклонителната кутия, Bently Nevada 330854-080-24-CN удължителен кабел предлага екранирано, бронирано решение, сертифицирано за платформата 3300 XL.
• 🔗 NSv удължителен кабел: За инсталации с NSv вариант, уверете се, че Bently Nevada 330930-065-00-05 NSv удължителен кабел е с правилната ревизия преди пускането в експлоатация на новия сензор.
• 🔗 Proximitor сензор (NSv): Ако драйверът на Proximitor също трябва да бъде заменен, Bently Nevada 330980-71-BR NSv Proximitor сензор е препоръчителното допълнение за този модел сензор.
• 🔗 Proximitor сензор (11 мм DIN): За конфигурации с Proximitor, монтирани на DIN шина, проверете съвместимостта с Bently Nevada 330780-91-00 11 мм Proximitor сензор преди да финализирате списъка с материали.
• 🔗 Свързващ кабел (8 фута): Кабелите от шкафа до разклонителната кутия трябва да бъдат проверени и при необходимост заменени — Bently Nevada 16710-08 свързващ кабел е директно съвместим със шкафове от серия 3300.
• 🔗 Свързващ кабел (25 фута): По-дългите връзки от шкафа до полето се възползват от Bently Nevada 16710-25 свързващ кабел, който поддържа както сигнални типове за близост, така и за акселерометър.
• 🔗 Keyphasor I/O модул: Ако обхватът на вашето обновление включва измерване на фазов референт, потвърдете, че Bently Nevada 3500/25-02-01-00 Keyphasor I/O модул е инсталиран и конфигуриран във вашия 3500 шкаф преди пускането в експлоатация на новия сензор.

Често задавани въпроси за насоки при ретрофит

В: Мога ли да инсталирам 330851-02-000-050-10-01-05 без да променям междината на сондата?

О: В повечето случаи да – ако съществуващият държач на сондата и целевата междина са настроени на стандартната въздушна междина 50 mil (1.27 мм) за системата 3300 XL, резервната сонда ще работи в рамките на спецификацията веднага. Винаги проверявайте изходното напрежение на Proximitor да е в линейния диапазон (обикновено -10V до -18V DC) след инсталация.

В: Идентичен ли е пиновият разпределител на окабеляването с оригиналната единица?

О: Да. 330851-02-000-050-10-01-05 използва стандартната конфигурация на коаксиален кабел с 3 проводника на Bently Nevada (централен проводник, щит и външна обвивка). Не се изисква пренавиване на клемната кутия или входните клеми на Proximitor.

В: Каква дължина на удължителния кабел е съвместима с тази сонда?

О: Общата дължина на кабела на системата (интегриран кабел на сондата + удължителен кабел) трябва да е равна на калибрираната дължина на системата – обикновено 5м, 9м или 15м. За 5м сонда, 4м удължителен кабел (например 330130-040-03-CN) осигурява обща дължина на системата 9м. Потвърдете калибрационната карта на Proximitor преди да изберете дължината на удължителния кабел.

В: Ще пасне ли тази сонда в съществуващия държач без обработка?

О: Да. Тялото с резба 3/8-24 UNF е размерно идентично с оригинала, така че не се изисква модификация на държача на сондата, заключващата гайка или армировката на тръбата.

В: Как да проверя дали сондата работи правилно след инсталация?

О: Използвайте калибриран инструмент за задаване на въздушната междина на 50 mil, след което измерете изходното напрежение на Proximitor. Четене около -14V DC при 50 mil междина потвърждава правилната работа. Сравнете с калибрационния запис на системата за вашата конкретна машина.

В: Съвместим ли е този сонд с мониторинговата система серия 3500?

О: 330851-02-000-050-10-01-05 е калибриран за 3300 XL Proximitor. Въпреки че физическото тяло на сондата може да пасне на инсталация от серия 3500, системната калибрация и драйверът на Proximitor трябва да съвпадат. Свържете се с нашия технически екип, за да потвърдите съвместимостта с вашата конкретна конфигурация на 3500 рамката.

Гаранционно покритие

Всяка Bently Nevada 330851-02-000-050-10-01-05, доставена от Industrial Control Hub, е подкрепена с 12-месечна гаранция за замяна от датата на изпращане. Нашата гаранция покрива:

• ✓Производствени дефекти в материалите и изработката
• ✓Точност на калибриране в рамките на OEM спецификацията към момента на изпращане
• ✓Включен фабричен тестов доклад с всяка единица
• ✓Налична предварителна замяна за критични приложения в завода – свържете се с нашия екип за организация
• ✓Техническа поддръжка през целия процес на инсталация и пускане в експлоатация

За да започнете рекламация по гаранция, свържете се с нас на [email protected] с номера на поръчката и описание на проблема. Нашият инженеринг екип ще отговори в рамките на 1 работен ден.

Срок на доставка: Наличните единици се изпращат в рамките на 2 работни дни. За спешни нужди на завода е налична експресна доставка – моля, посочете желаната дата на доставка при запитване.
