Product Description
🔹 معلومات عامة
|

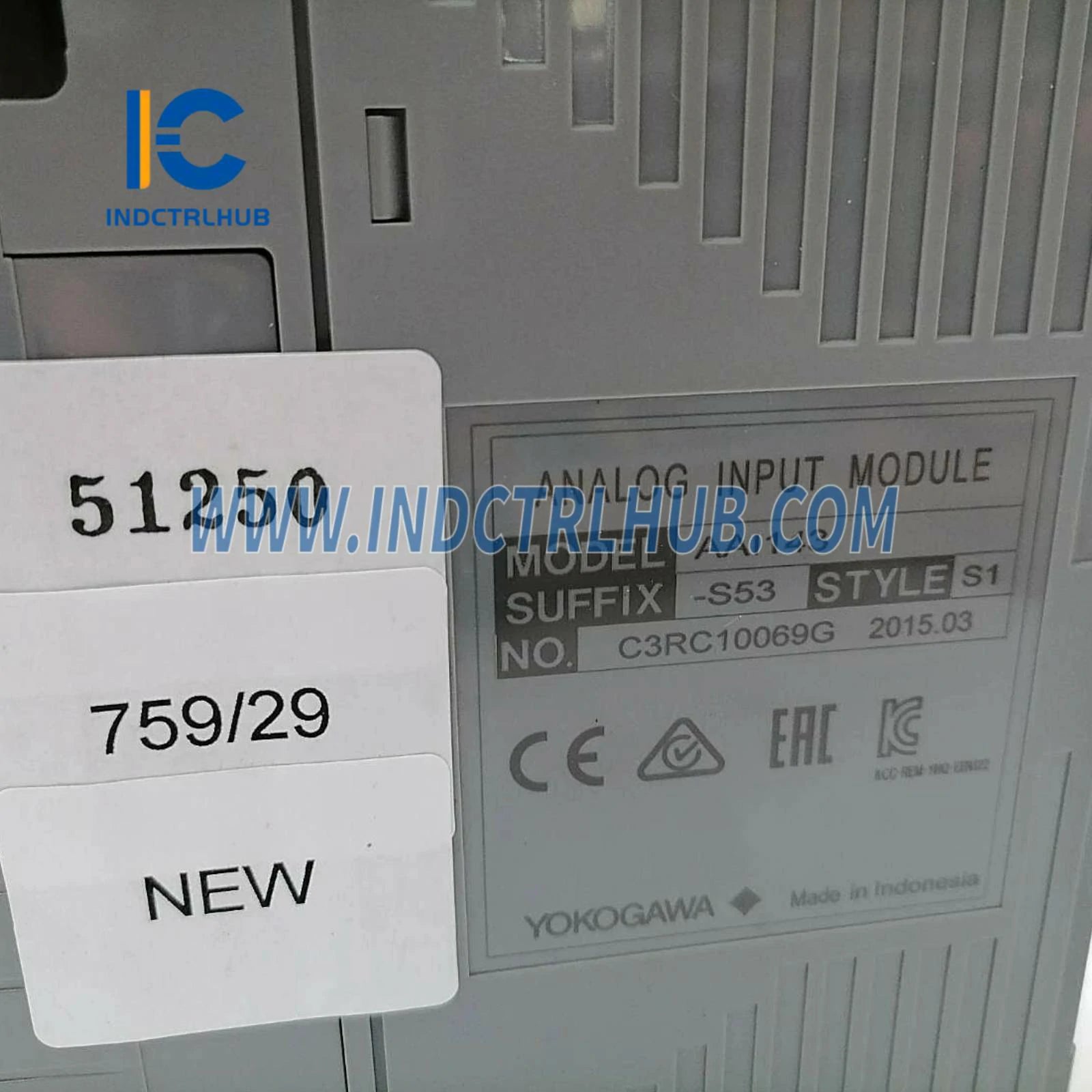

الشركة المصنعة |
يوكوجاوا |
|---|---|
|
رقم الموديل/القطعة |
AAI143-S53 S1 |
|
وصف |
وحدة الإدخال التناظرية (4 إلى 20 مللي أمبير، 16 قناة، معزولة) مع خيار البيئة G3 |
🔹 الوصف

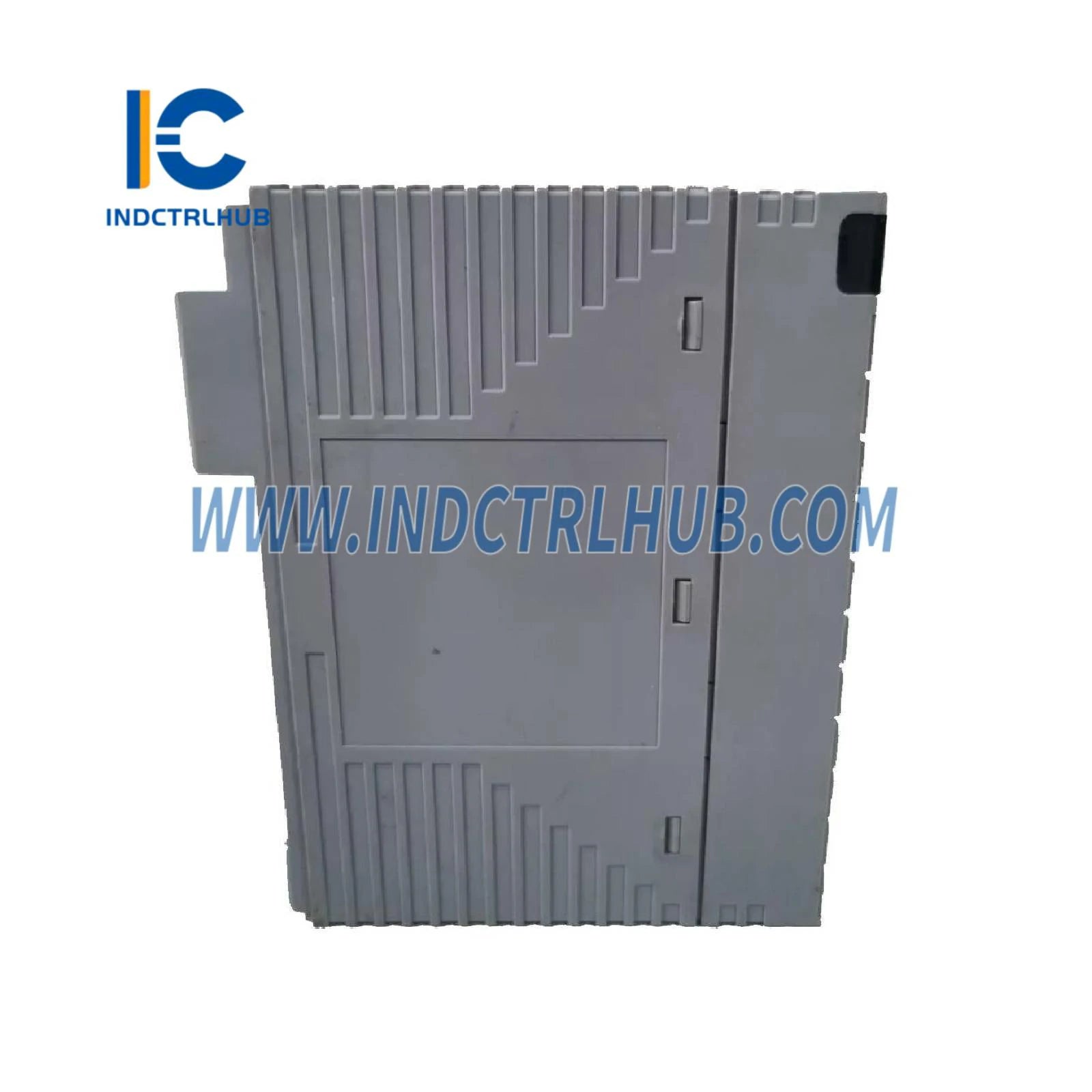

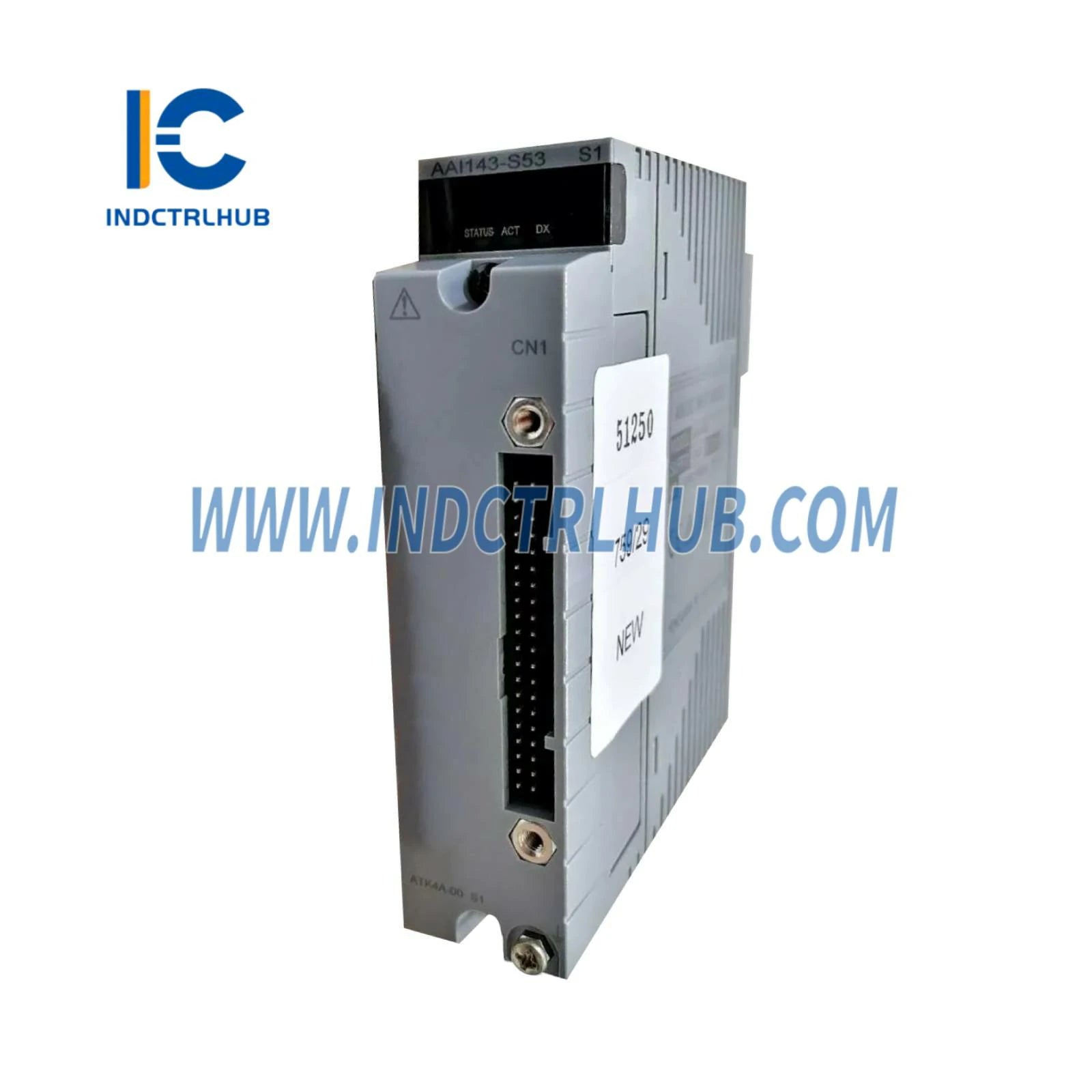

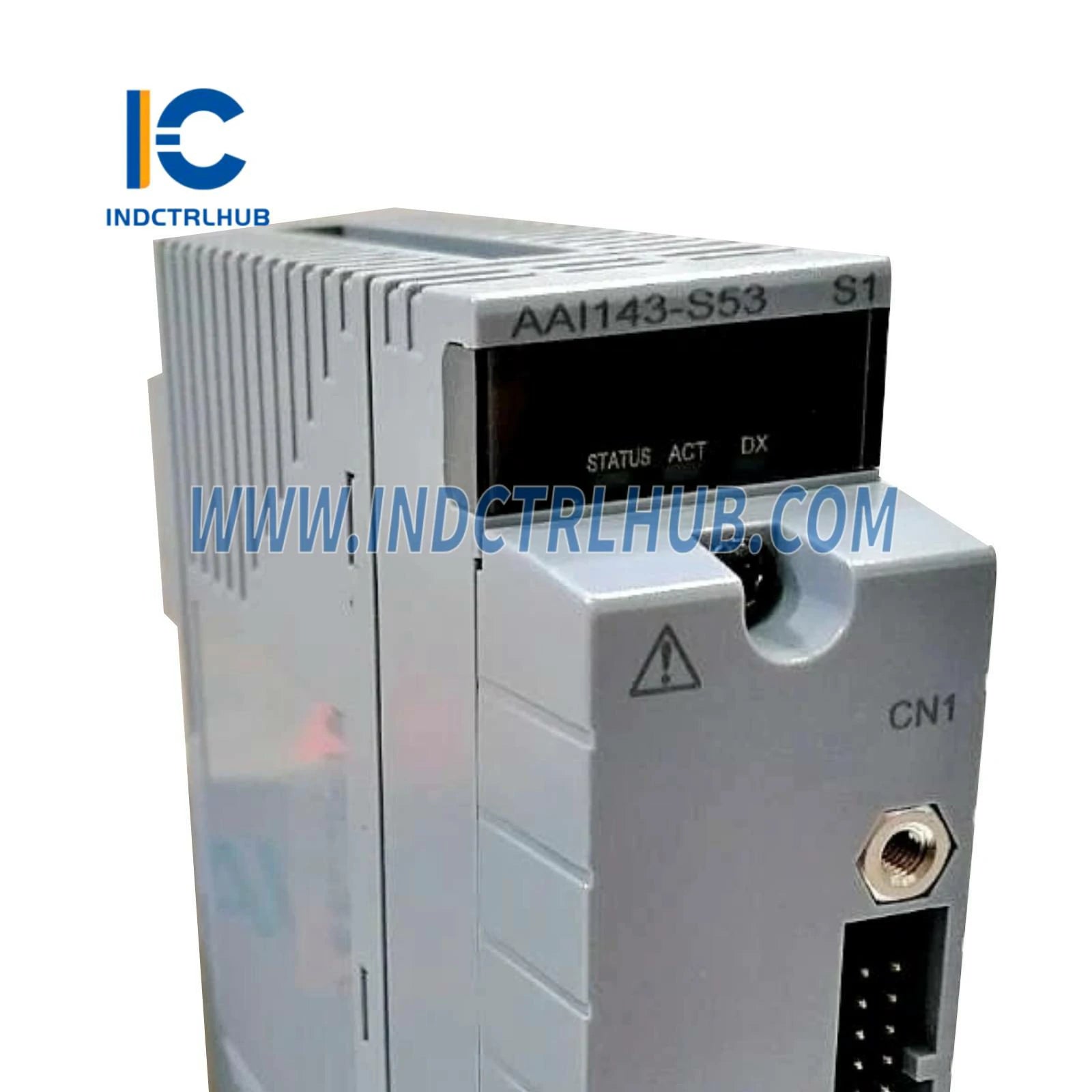

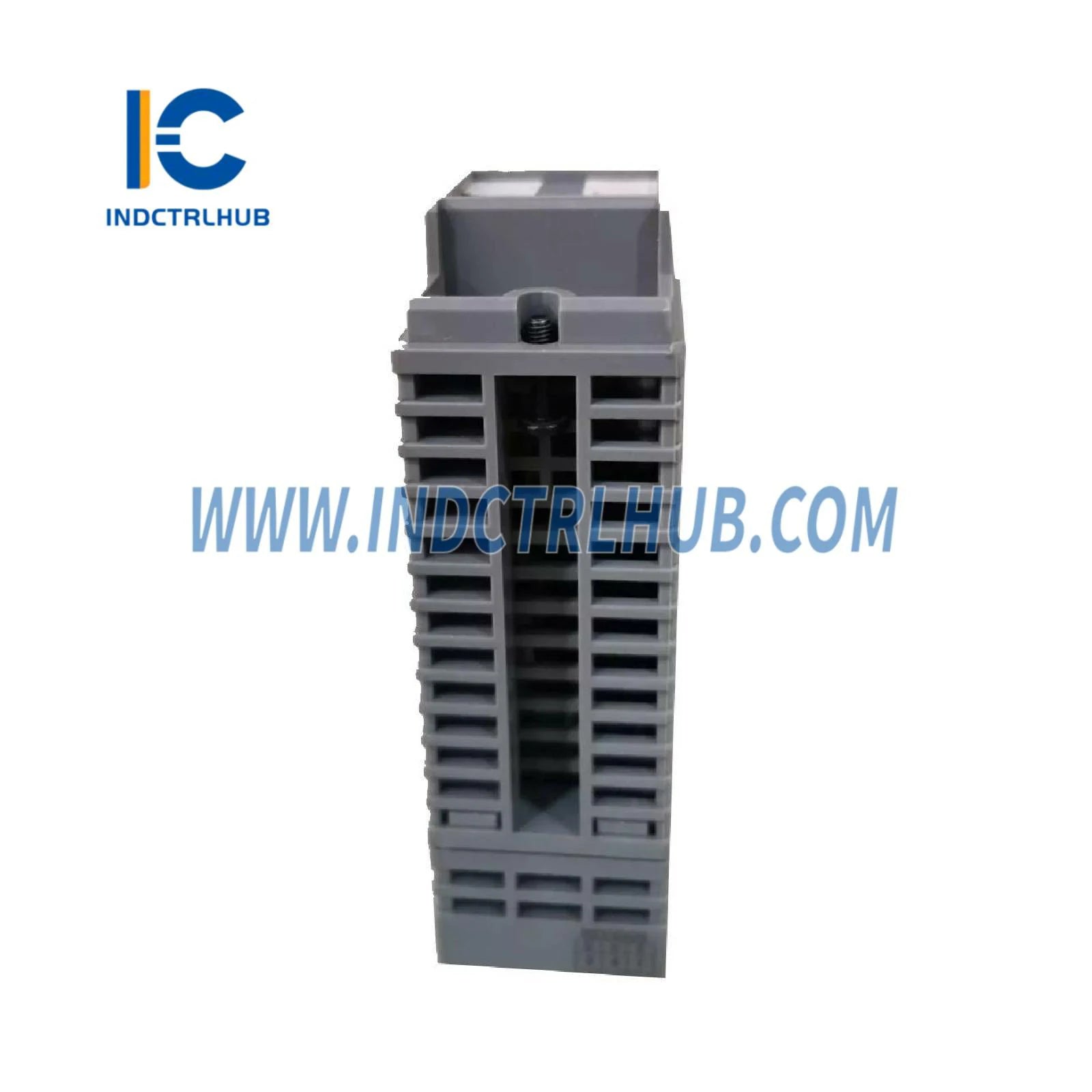

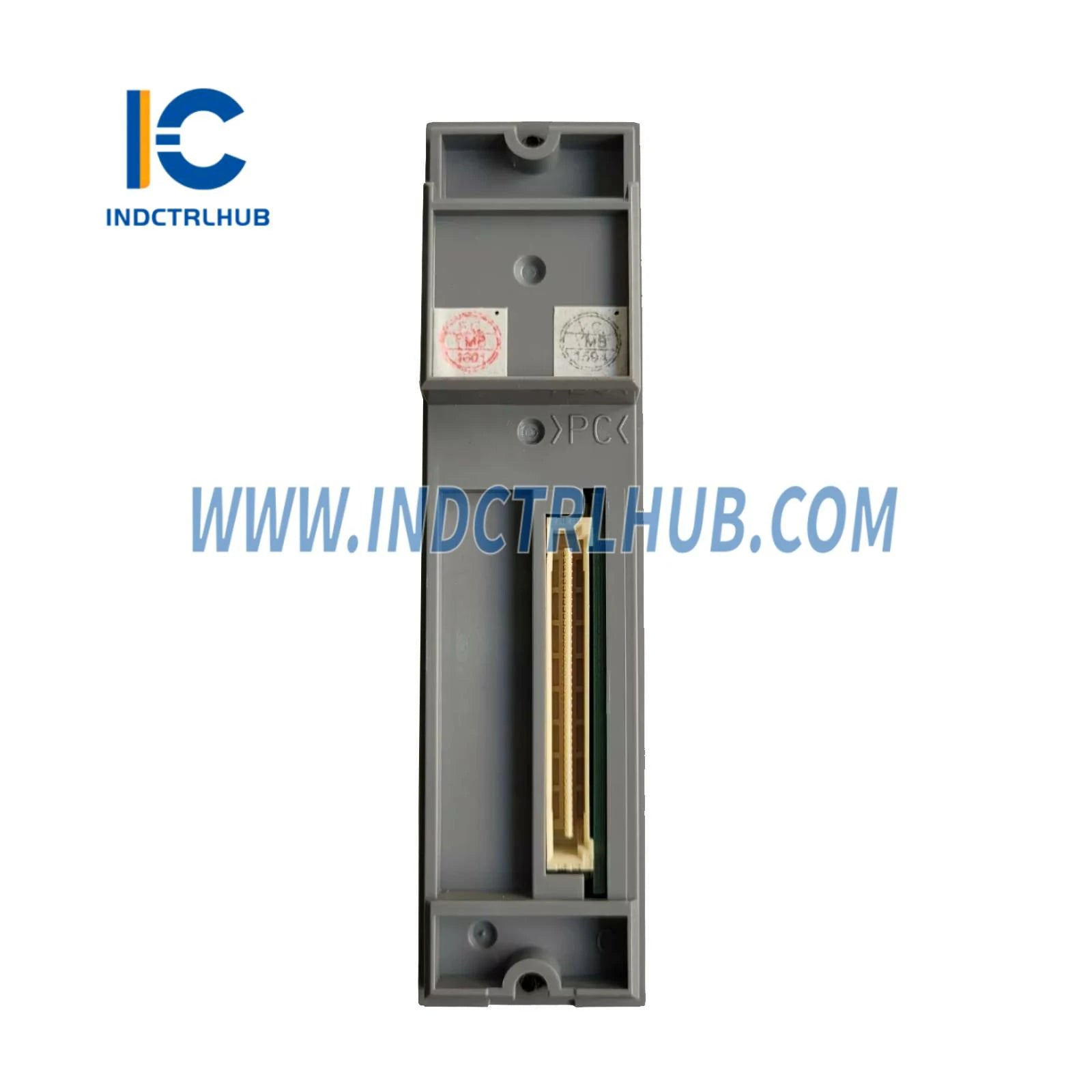

يعد AAI143-S53 S1 وحدة إدخال تماثلية معزولة ذات 16 قناة عالية الأداء مصممة لتطبيقات أتمتة العمليات الصناعية. تقبل إشارات تيار 4 إلى 20 مللي أمبير وقادرة على التكوين في أنظمة مزدوجة التكرار. يتضمن هذا الطراز حماية بيئية موسعة (G3) ويعمل في نطاق درجة حرارة أوسع.
يشير اللاحقة "S53" إلى:
-
النوع القياسي
-
لا حماية من الانفجار
-
طلاء متوافق ISA G3
-
نطاق درجة حرارة أوسع: -20 إلى +70 °C

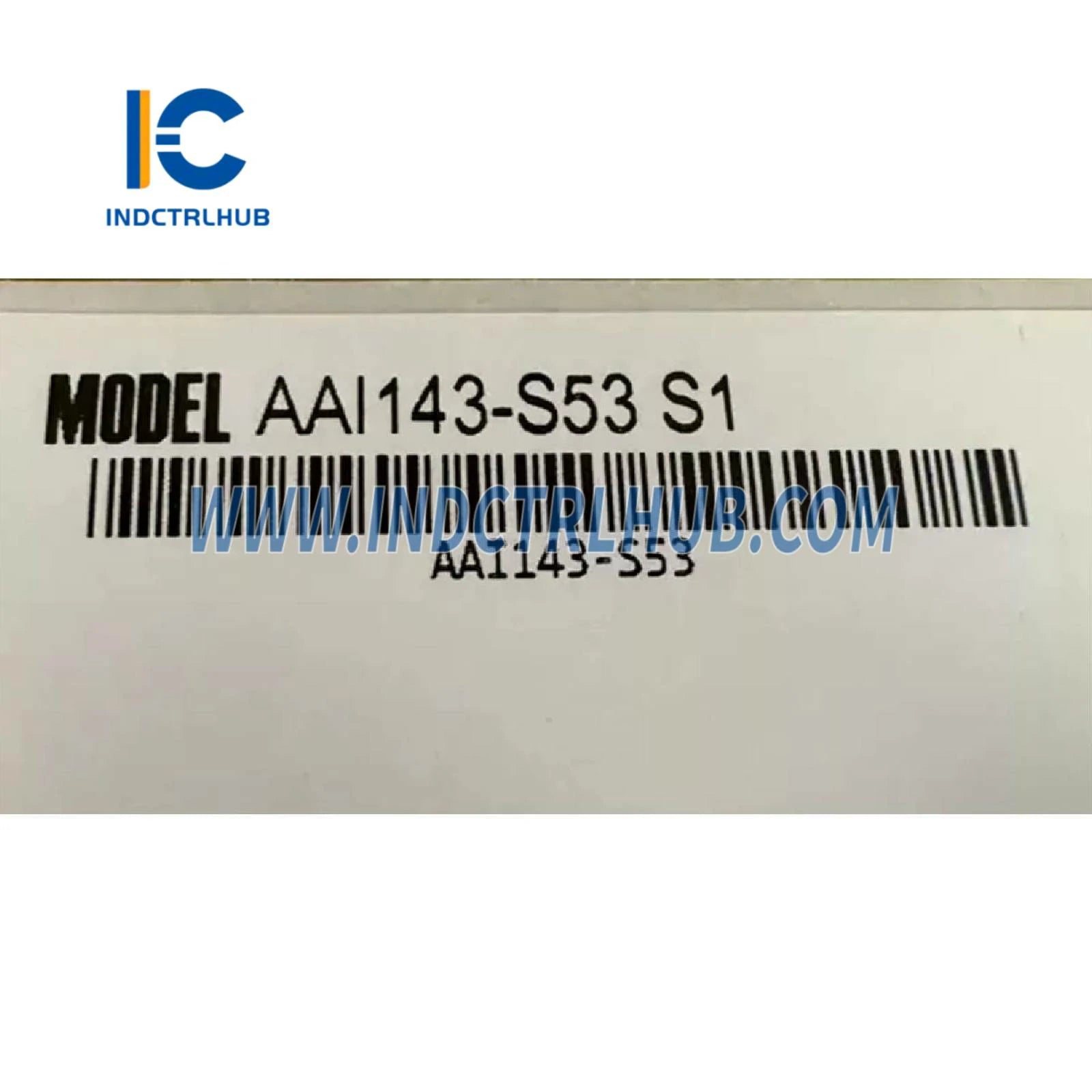

عادةً ما يشير وسم "S1" إلى مراجعة الأجهزة أو تحديد السلسلة، ويُستخدم غالبًا لتتبع توافق البرنامج الثابت، دفعة التصنيع، أو تخصيص المصنع المحدد.
🔹 المواصفات الفنية
|
غرض |
مواصفة |
|---|---|
|
نموذج |
AAI143 |
|
قنوات الإدخال |
16، معزولة |
|
إشارة الإدخال |
4 إلى 20 مللي أمبير |
|
التيار المدخل المسموح به |
24 مللي أمبير |
|
جهد التحمل |
1500 فولت تيار متردد (1 دقيقة، من الإدخال إلى النظام) |
|
مقاومة الإدخال (تشغيل الطاقة) |
270 Ω (عند 20 mA) إلى 350 Ω (عند 4 mA) |
|
مقاومة الإدخال (عند إيقاف التشغيل) |
≥500 كيلو أوم |
|
دقة |
±16 ميكرو أمبير |
|
فترة تحديث البيانات |
10 مللي ثانية |
|
مزود طاقة المرسل |
≥19.0 فولت @ 20 مللي أمبير؛ ≤25.5 فولت @ 0 مللي أمبير (الحد: 25 مللي أمبير) |
|
إعداد نوع المرسل |
لكل قناة، عبر إعداد الدبوس (سلكان / أربعة أسلاك) |
|
انجراف مؤقت |
±16 ميكرو أمبير عند 10 درجات مئوية |
|
الحد الأقصى لاستهلاك التيار |
230 مللي أمبير @ 5 فولت تيار مستمر؛ 540 مللي أمبير @ 24 فولت تيار مستمر |
|
وزن |
0.3 كجم |
|
الاتصال الخارجي |
طرف مشبك الضغط، موصل MIL، كابل KS1 |
|
هارت للاتصالات |
متوفر (غير مشمول في النسخة القياسية -S) |
🔹 تكوين النموذج
|
رمز اللاحقة |
معنى |
|---|---|
|
س |
النوع القياسي |
|
5 |
لا حماية من الانفجار |
|
3 |
مع طلاء متوافق ISA G3 ونطاق درجة حرارة من -20 إلى +70 درجة مئوية |
|
س1 |
معرّف سلسلة الأجهزة/البرامج الثابتة أو الإنتاج |
