Product Description
معلومات عامة
- المصنع: ABB
- رقم الطراز/الجزء: REB670
- نوع النموذج: جهاز حماية القضبان

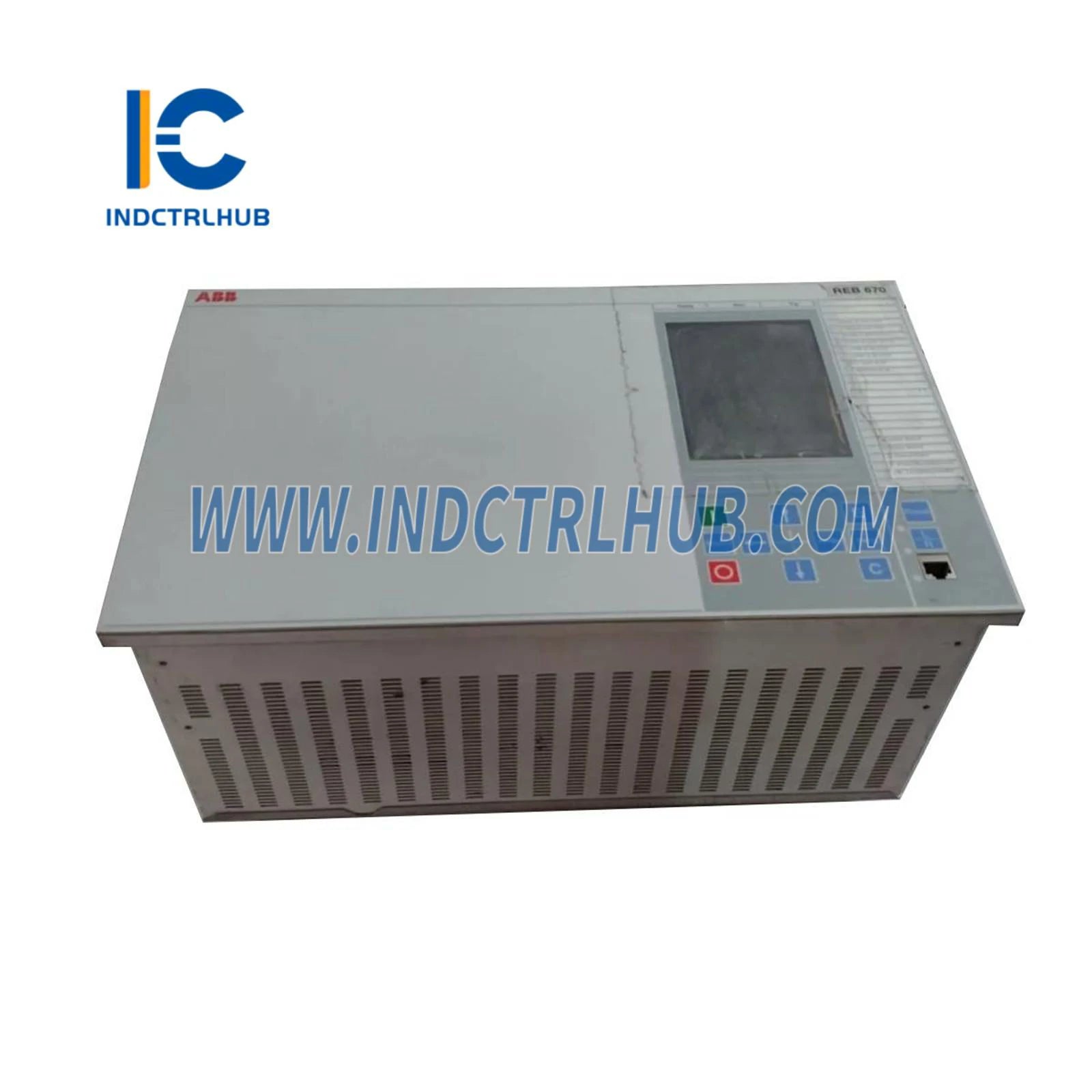

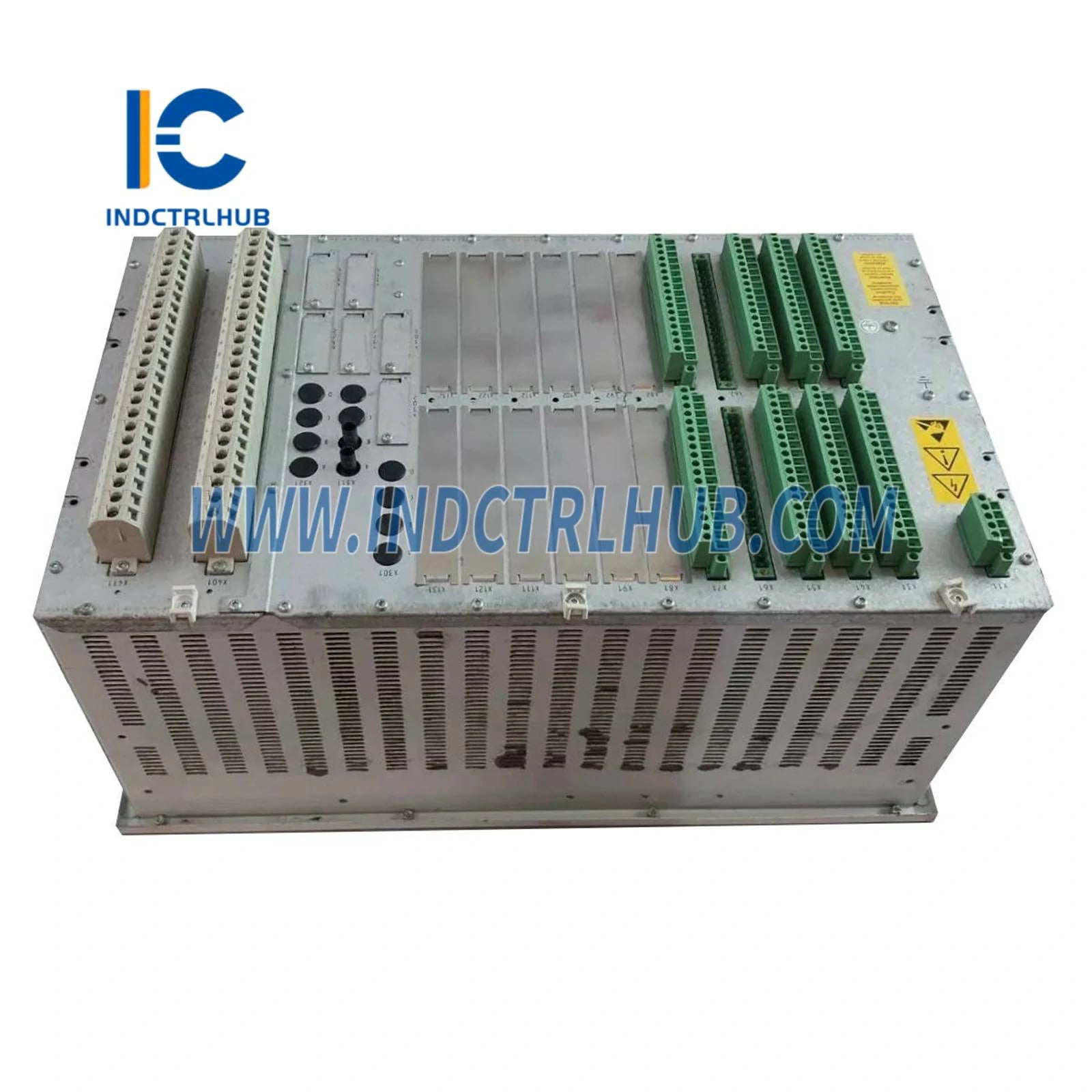

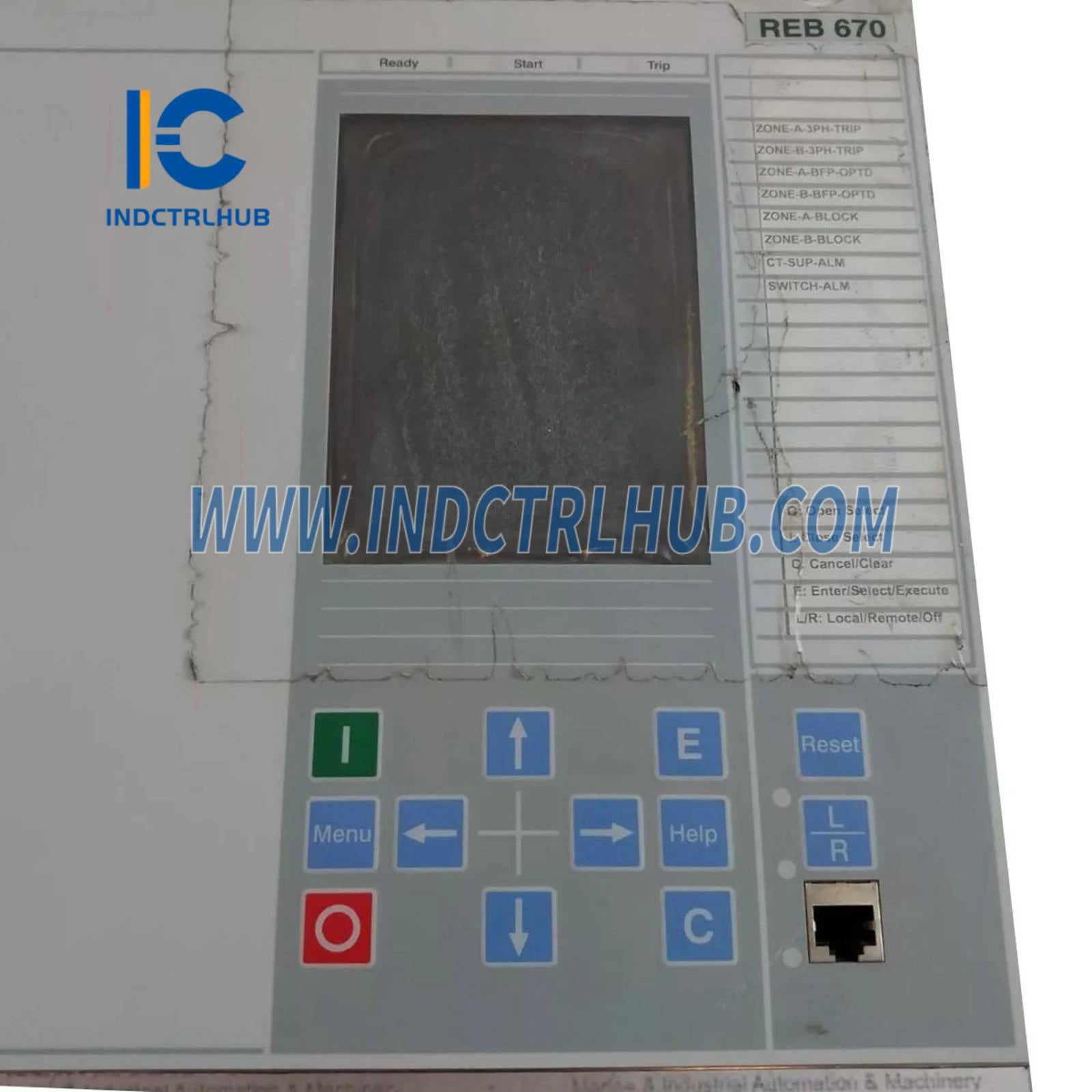

- الوصف: يعتبر REB670 من ABB جهاز حماية قضبان النقل الرقمية من سلسلة Relion 670 من ABB، مصمم لحماية سريعة وموثوقة لقضبان النقل في أنظمة الطاقة ذات الجهد العالي والمتوسط. يوفر حماية تفاضلية متقدمة، بما في ذلك قياسات مفصولة حسب الطور، ويدعم تكوينات قضبان النقل المعقدة مثل ترتيبات القضبان المفردة والمزدوجة ونقل الطاقة. كما يوفر REB670 ميزات تحكم ومراقبة واتصال متكاملة، مما يجعله مناسبًا لأنظمة أتمتة المحطات الفرعية الحديثة.
المواصفات الفنية
| مواصفة | تفاصيل |
|---|---|
| يكتب | مرحّل حماية القضبان |
| مسلسل | ريليون 670 |
| وظائف الحماية | حماية تفاضلية مفصولة حسب الطور، حماية محددة حسب المنطقة، حماية فشل القاطع، حماية نهاية العطل |
| قياس | المدخلات الحالية لما يصل إلى 24 حاوية (اعتمادًا على التكوين) |
| بروتوكولات الاتصال | IEC 61850، DNP3، Modbus، IEC 60870-5-103 |
| سرعة التشغيل | التشغيل السريع (عادةً أقل من دورة واحدة) |
| جهد الإمداد | 48–250 فولت تيار مستمر (قابل للتكوين) |
| المدخلات/المخرجات الرقمية | مدخلات ومخرجات قابلة للتكوين للتحكم والإشارة (تختلف حسب التكوين) |
| درجة الحرارة التشغيلية | من -25 درجة مئوية إلى +55 درجة مئوية |
| حاوية | IP40 (الأمام)، IP20 (الخلف) في التركيب القياسي |
| طلب | حماية القضبان في محطات التحويل ذات الجهد العالي والمتوسط، تكوينات القضبان المعقدة |
