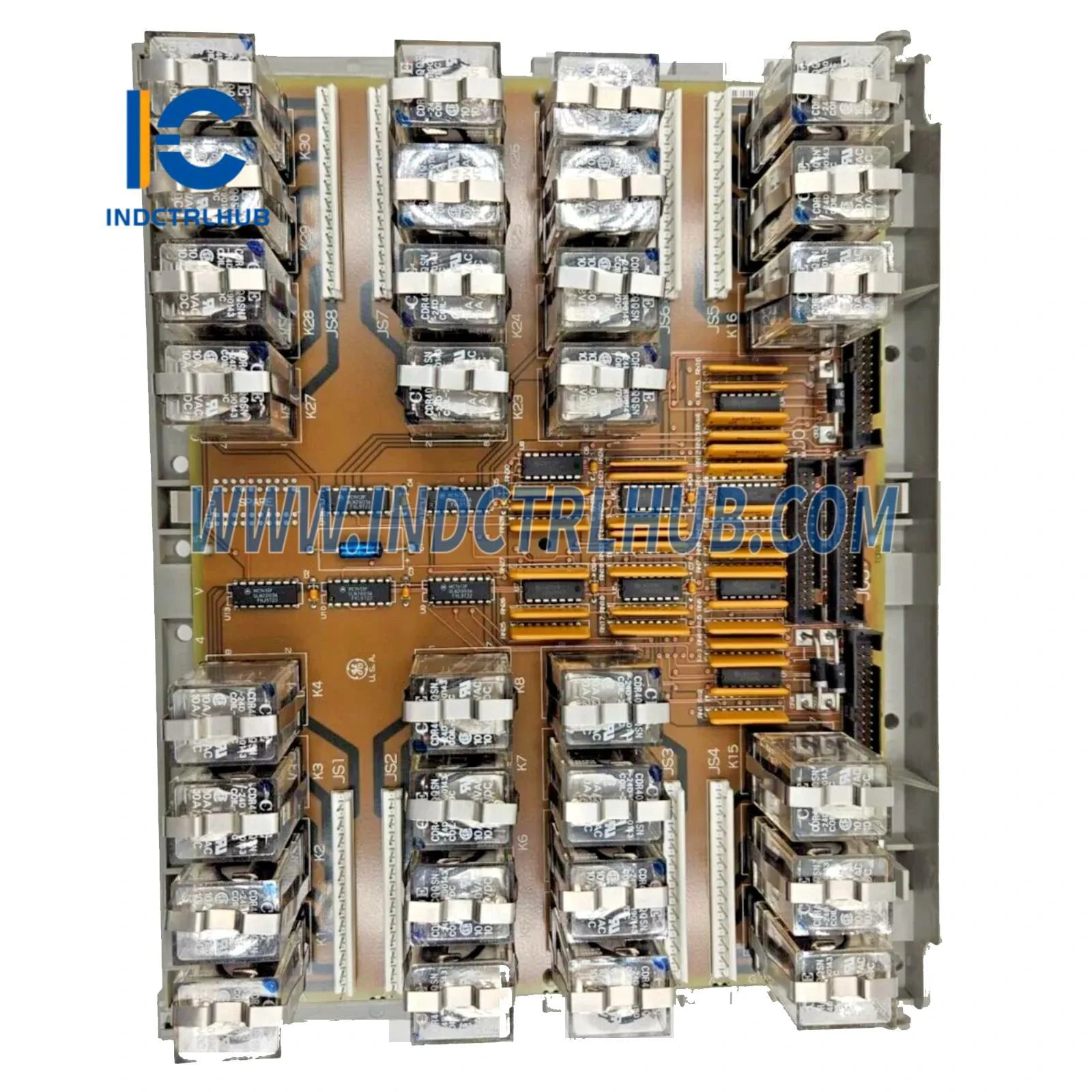

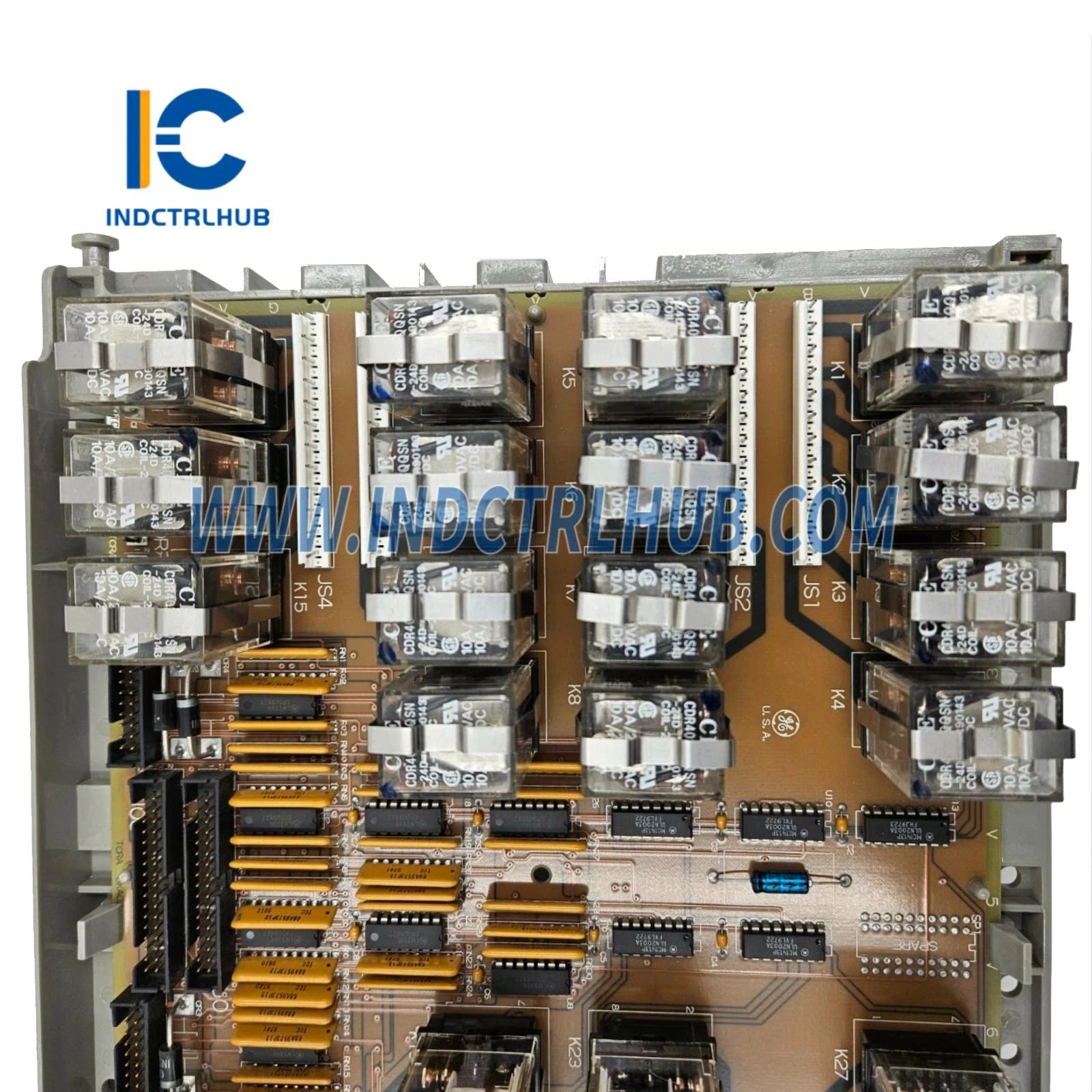

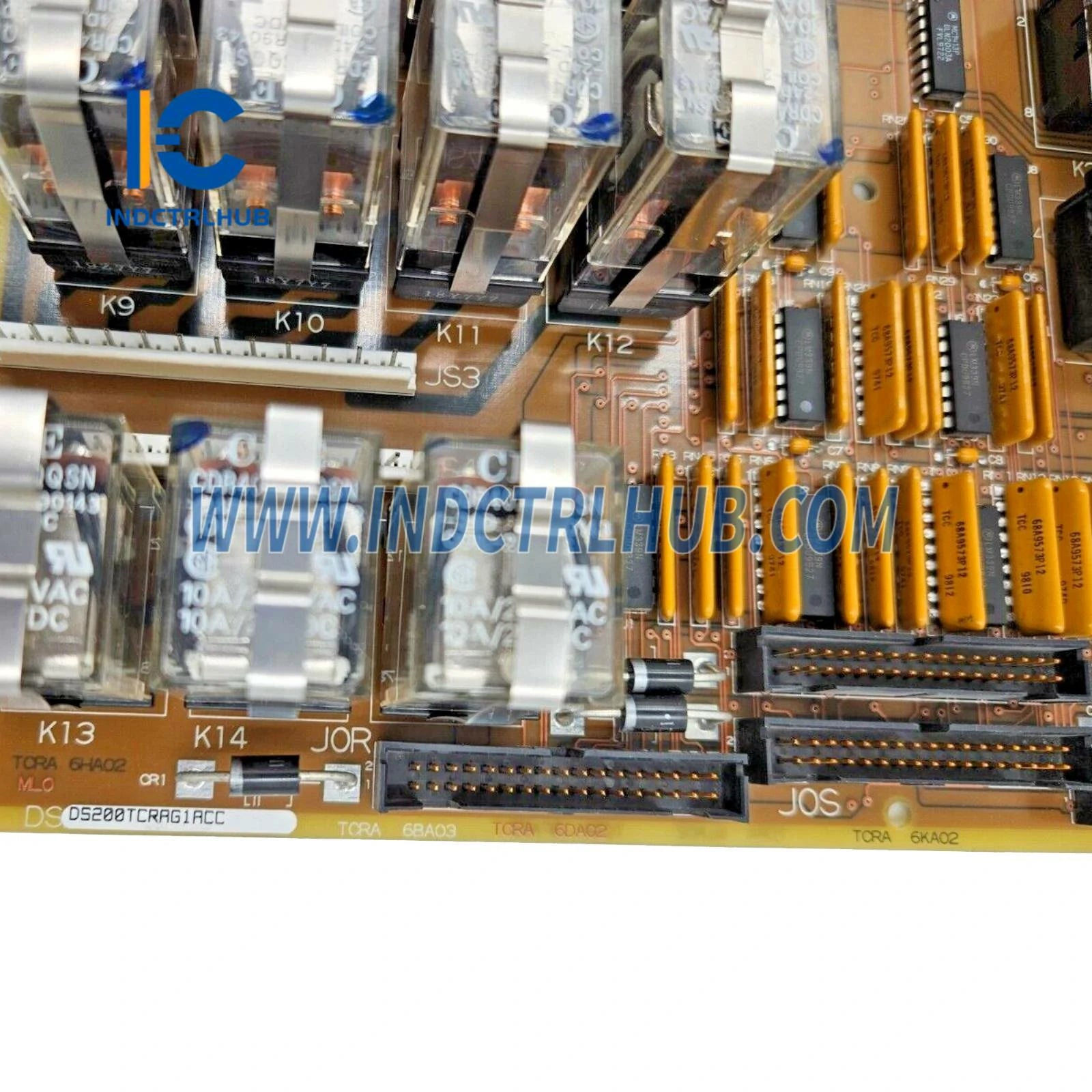

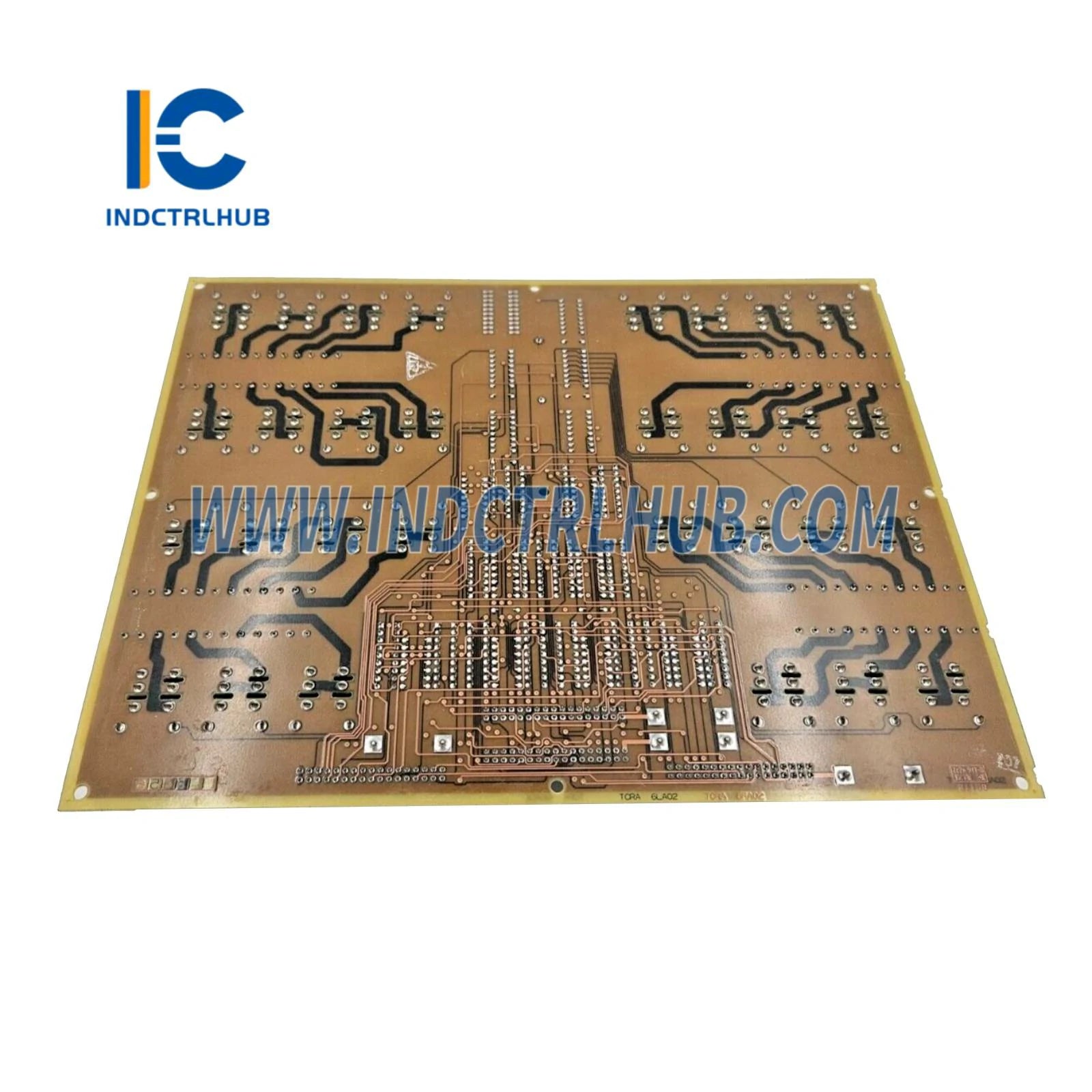

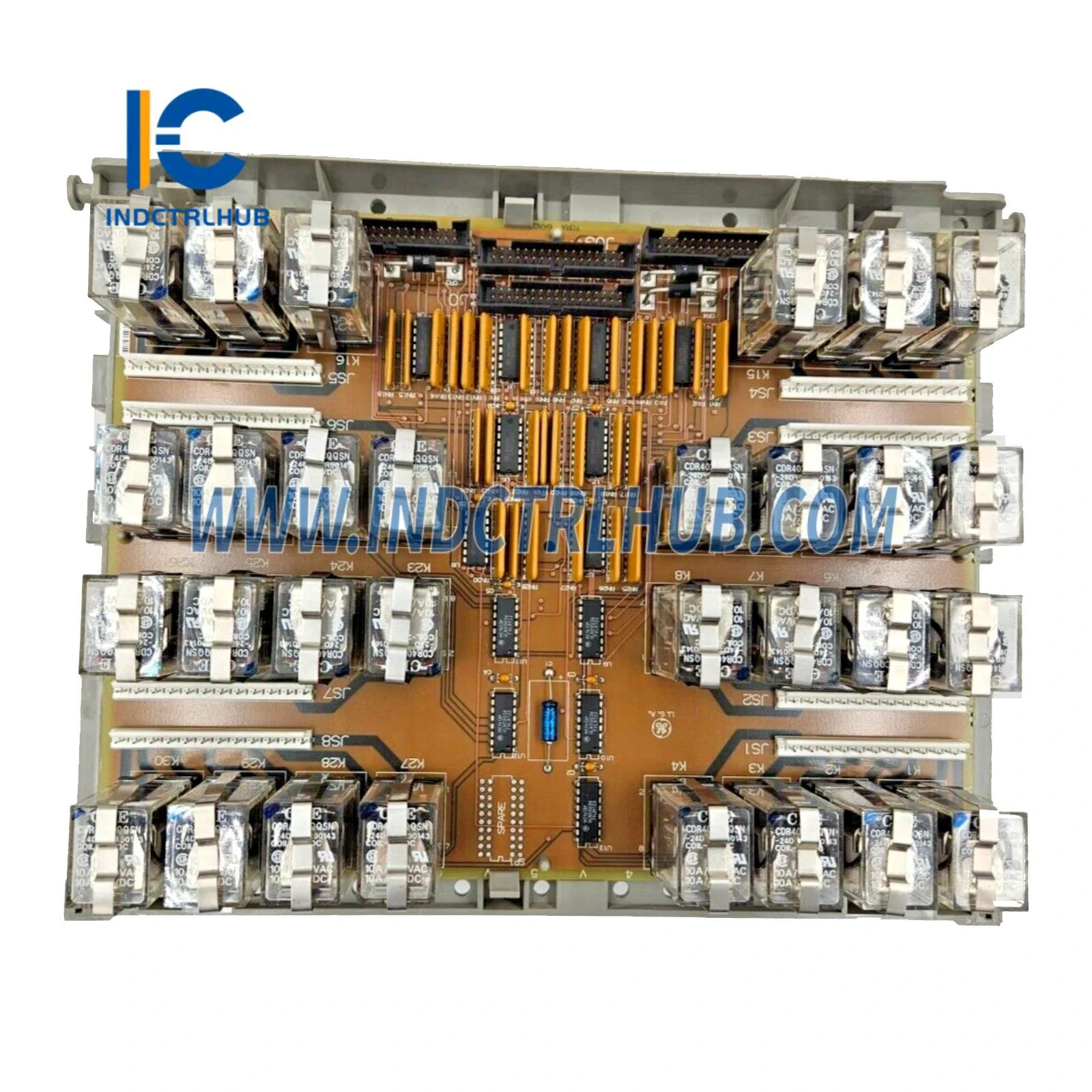

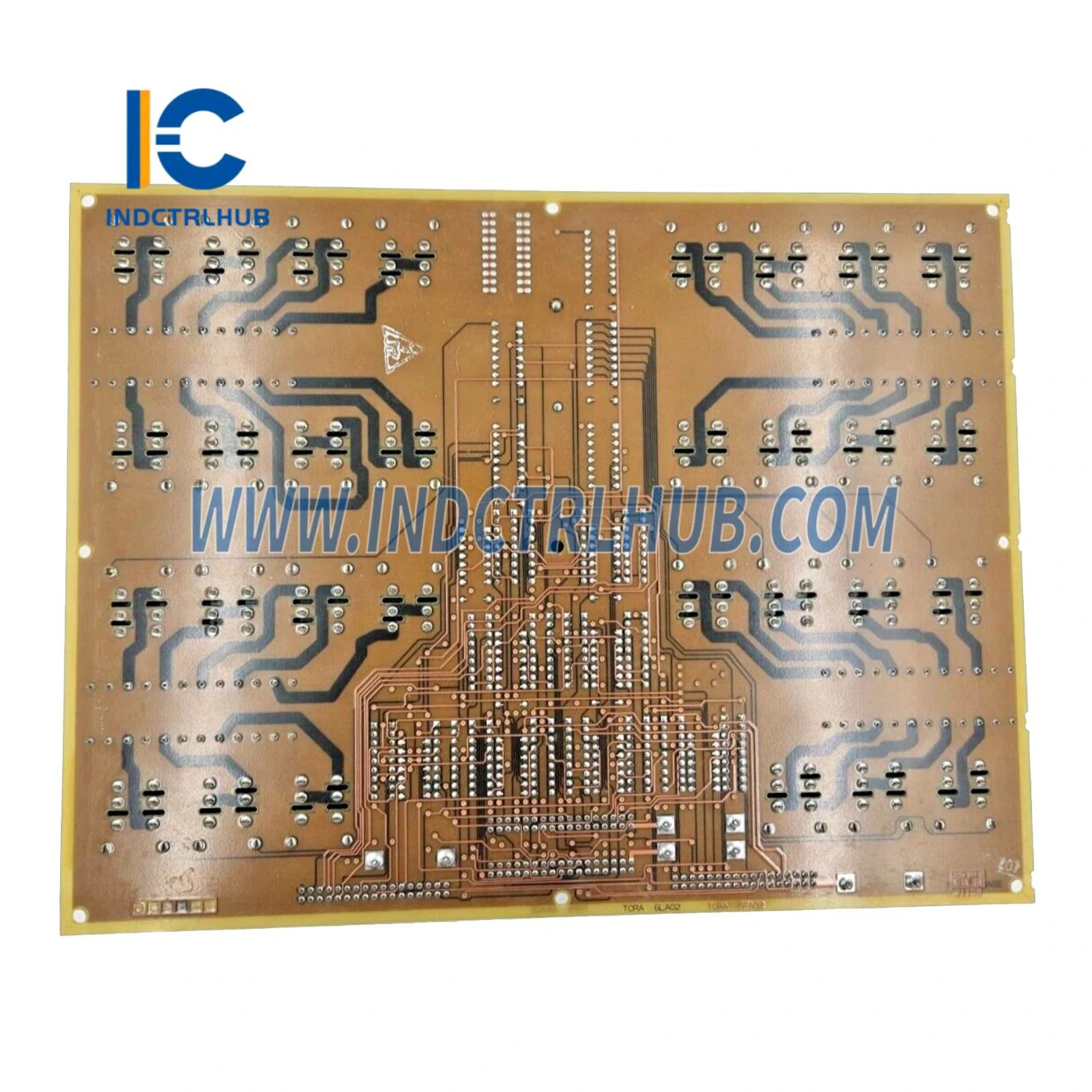

لوحة إخراج المرحلات GE DS200TCRAG1ACC لأنظمة Mark V Speedtronic
GE DS200TCRAG1ACC هي لوحة إخراج مرحلات مصممة بدقة لأنظمة تحكم توربين Mark V Speedtronic، توفر تحكم تبديل موثوق لتطبيقات توليد الطاقة الحرجة والأتمتة الصناعية. يوفر هذا الموديول TCRA (تجميع مرحل تحكم التوربين) مخرجات مرحلية معزولة للتحكم في المشغلات، تموضع الصمامات، وتسلسلات الإيقاف الطارئ في تركيبات توربينات الغاز والبخار.
المواصفات الفنية
| المعلمة | المواصفات |
|---|---|
| رقم الموديل | DS200TCRAG1ACC |
| سلسلة المنتجات | مارك V سبيدترونيك |
| مخارج المرحل | 12 مرحل SPDT من النوع Form C |
| تصنيف التلامس | 5A @ 250VAC / 30VDC |
| جهد العزل | 2500 فولت RMS |
| درجة حرارة التشغيل | 0°C إلى +60°C (32°F إلى +140°F) |
| مزود الطاقة | +5VDC، ±15VDC من اللوحة الخلفية |
| أبعاد اللوحة | 233مم × 241مم (9.2" × 9.5") |
| نوع التثبيت | حاضنة بطاقة رف VME |
| زمن الاستجابة | تفعيل المرحل <10 مللي ثانية |
| مؤشرات LED | عرض حالة لكل قناة |
| الطلاء العازل | متوفر (لاحقة ACC) |
سيناريوهات التطبيق
تعمل لوحة إخراج المرحل DS200TCRAG1ACC كواجهة حاسمة بين منطق التحكم الرقمي والأجهزة الميدانية في هياكل تحكم توربين Mark V Speedtronic. تتحكم هذه الوحدة في مشغلات صمامات الوقود، شفرات توجيه المدخل، صمامات التهوية، والمعدات المساعدة في محطات الطاقة ذات الدورة المركبة، ومرافق التوليد المشترك، وتركيبات التوربين الصناعية. تندمج اللوحة بسلاسة مع لوحة إخراج المرحل GE DS200TCRAG1A للتكوينات الاحتياطية وتعمل جنبًا إلى جنب مع لوحة الإدخال/الإخراج التناظرية GE DS200TCQCG1B للتحكم الشامل في التوربين.
في أنظمة التحكم Mark V، يتصل DS200TCRAG1ACC بلوحات التوصيل مثل لوحة التوصيل المرحلية GE DS200RTBAG2AHC و لوحة التوصيل المرحلية GE DS200RTBAG1AHC لواجهة الأسلاك الميدانية. يستقبل الوحدة إشارات التحكم من لوحات المعالجة مثل لوحة معالجة التحكم في التوربين GE DS200UCPBG6AFB ويتعاون مع وحدات الإدخال/الإخراج الرقمية بما في ذلك لوحة التوصيل الرقمية GE DS200DTBCG1A.
حلول التحكم المتكاملة
للتكامل الكامل لنظام Mark V Speedtronic، قم بإقران DS200TCRAG1ACC مع مكونات التحكم الأساسية. يتم إدارة توزيع الطاقة من خلال لوحة توزيع الطاقة GE DS200TCPDG1B بينما يستخدم تكييف الإشارة التناظرية لوحة الإنهاء التناظرية GE DS200TBQCG1AAA. يتم التعامل مع وظائف الحماية الطارئة بواسطة لوحة الحماية من السرعة الزائدة الطارئة GE DS200TCEAG1A، مما يضمن سلامة شاملة للتوربين.
عند الترقية من الأنظمة القديمة أو تنفيذ هياكل هجينة Mark V/Mark VI، ضع في اعتبارك التوافق مع لوحة تحكم التوربين GE DS200TBCAG1A Mark V/VI لمسارات ترحيل سلسة.
الأسئلة والأجوبة الشائعة
س: ماذا يعني اللاحق "ACC" في DS200TCRAG1ACC؟
ج: يشير اللاحق ACC إلى الطلاء التوافقي المطبق على لوحة الدوائر المطبوعة لتعزيز الحماية البيئية ضد الرطوبة، والغبار، والملوثات الكيميائية في البيئات الصناعية القاسية.
س: هل يمكن تبديل DS200TCRAG1ACC أثناء التشغيل (hot-swap)؟
ج: لا، تتطلب هذه اللوحة إيقاف تشغيل النظام قبل الإزالة أو التركيب. اتبع دائمًا إجراءات القفل/الوسم المناسبة واستشر وثائق خدمة GE قبل الصيانة.
س: كم عدد مخرجات الترحيل التي يمكن تنشيطها في نفس الوقت؟
ج: يمكن تنشيط جميع مخرجات الترحيل الـ 12 في نفس الوقت، بشرط أن يظل إجمالي سحب التيار من اللوحة الخلفية ضمن مواصفات ميزانية طاقة رف VME (عادة 5 أمبير عند +5 فولت تيار مستمر).
س: هل DS200TCRAG1ACC متوافقة مع أنظمة Mark VI؟
ج: تم تصميم هذه اللوحة خصيصًا لأنظمة Mark V Speedtronic. لتطبيقات Mark VI، استخدم وحدات الترحيل من سلسلة IS200 أو استشر GE لاستراتيجيات الترحيل.
س: ما هي قدرات التشخيص التي توفرها هذه اللوحة؟
ج: تتميز DS200TCRAG1ACC بمؤشرات حالة LED لكل قناة وتتوافق مع برنامج التشخيص Mark V لمراقبة حالة الترحيل في الوقت الحقيقي، وفحوصات استمرارية الملف، وكشف تآكل جهات الترحيل.
الضمان والدعم الفني
جميع لوحات إخراج الترحيل GE DS200TCRAG1ACC مدعومة بضمان شامل لمدة 12 شهرًا يغطي عيوب التصنيع، وفشل المكونات، ومشاكل جودة الصنع. تتوفر برامج ضمان ممتدة وعقود صيانة وقائية للتركيبات الحرجة لتوليد الطاقة. يوفر فريق الدعم الفني لدينا المساعدة في التركيب، وإرشادات استكشاف الأخطاء وإصلاحها، واستشارات دمج النظام لمنصات Mark V Speedtronic.
لتحقيق أفضل أداء للنظام، نوصي بإجراء فحص دوري لجهات الترحيل، والتحقق من مؤشرات LED، وفحوصات توافق البرنامج الثابت مع إصدار وحدة التحكم Mark V الخاصة بك. تتوفر مكونات بديلة ودعم خدمة ميدانية في جميع أنحاء العالم من خلال شبكة التوزيع المعتمدة لدينا.
