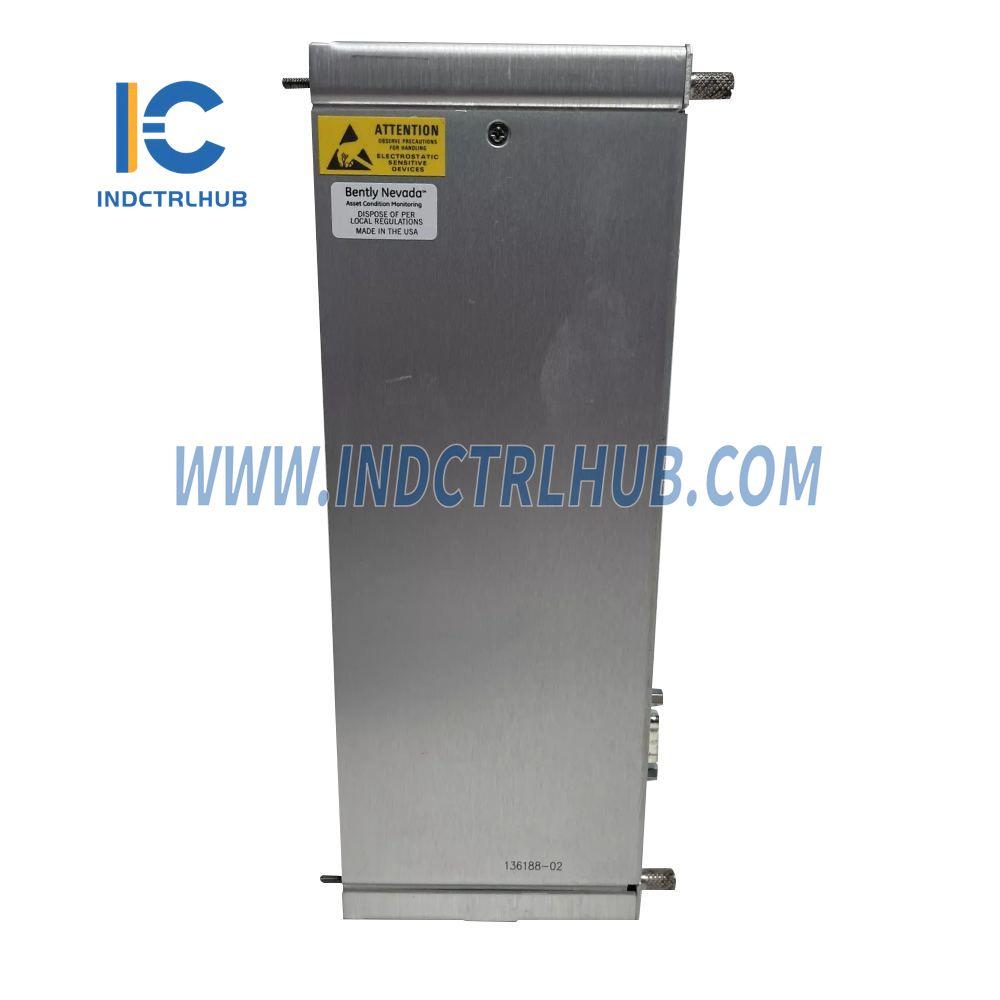

بنتلي نيفادا 3500/92 136188-02 وحدة إدخال/إخراج الاتصالات

Manufacturer: Bently Nevada
Product No.: 136188-02
Condition:1000 في المخزون
Product Type: وحدة الاتصال الصناعية
Product Origin: 136188-02
Payment: T/T, Western Union
Weight: 440g
Shipping port: Xiamen
Warranty: 12 months

كمية

دعم على مدار الساعة طوال أيام الأسبوع
إرجاع خلال 30 يومًا
الشحن السريع

🌐 وحدة إدخال/إخراج الاتصالات Bently Nevada 3500/92 - تميز الاتصال الصناعي

يمثل Bently Nevada 3500/92 136188-02 قمة تكنولوجيا الاتصالات الصناعية، حيث يوفر اتصالاً ببروتوكولين من خلال واجهات Ethernet وRS485 Modbus. تعمل وحدة الإدخال/الإخراج المتقدمة هذه كجسر بيانات حيوي بين نظام حماية الآلات من سلسلة 3500 وشبكات التحكم على مستوى المصنع، مما يتيح المراقبة في الوقت الحقيقي، والتشخيص عن بُعد، والتكامل السلس مع SCADA.

⚡ المزايا الأساسية

هيكلية البروتوكول المزدوج: اتصال متزامن عبر Ethernet TCP/IP وRS485 Modbus RTU لأقصى قدر من المرونة
بث البيانات في الوقت الحقيقي: نقل مستمر لبيانات الاهتزاز ودرجة الحرارة والموقع إلى أنظمة التحكم
التوافق الشامل مع SCADA: يتكامل مع جميع منصات DCS وPLC وHMI الرئيسية بما في ذلك Honeywell وSiemens وRockwell
تركيب التوصيل والتشغيل: التهيئة التلقائية مع أنظمة حامل 3500 تقلل من وقت التشغيل
تصميم صناعي مقوى: يعمل بشكل موثوق في درجات حرارة قصوى (-30°C إلى +65°C) وبيئات عالية التداخل الكهرومغناطيسي
استهلاك منخفض للطاقة: سحب نموذجي فقط 5.6 واط يضمن كفاءة الطاقة

📡 بروتوكولات الاتصال والاتصال

نوع البروتوكول	المواصفات	التطبيقات
Ethernet TCP/IP	10/100 ميجابت في الثانية، موصل RJ45	شبكات على مستوى المصنع، المراقبة عن بعد، الاتصال السحابي
RS485 Modbus RTU	حتى 115.2 كيلوبت في الثانية، طوبولوجيا متعددة النقاط	أنظمة قديمة، تكامل PLC محلي، شبكات الحقل
تنسيق البيانات	سجلات Modbus، IEEE نقطة عائمة	تبادل بيانات صناعي قياسي

🔧 المواصفات الفنية

⚙️ الخصائص الكهربائية

استهلاك الطاقة:	5.6 واط نموذجي
جهد الإمداد:	عبر لوحة الظهر لحامل 3500
العزل:	العزل الجلفاني على جميع المنافذ

🌡️ تصنيفات البيئة

درجة حرارة التشغيل:	-30°C إلى +65°C
درجة حرارة التخزين:	-40°C إلى +85°C
الرطوبة:	95% بدون تكاثف

📐 الأبعاد الفيزيائية

الحجم (الارتفاع×العرض×العمق):	241 × 24.4 × 99.1 مم
الوزن:	0.44 كجم (0.96 رطل)
مساحة الرف:	فتحة خلفية كاملة الارتفاع واحدة

✅ الامتثال والشهادات

EMC:	EN 61000-6-2/6-4
السلامة:	EN 61010-1
RoHS:	متوافق مع 2011/65/EU

🏭 تطبيقات الصناعة وحالات الاستخدام

🔹 توليد الطاقة: ربط أنظمة مراقبة التوربينات بنظام DCS للمحطة لتحسين الأداء في الوقت الحقيقي وجدولة الصيانة التنبؤية في مرافق الفحم، الغاز، النووية، والطاقة المتجددة.

🔹 عمليات النفط والغاز: دمج بيانات مراقبة الضواغط والمضخات في أنظمة SCADA للمنصات البحرية، المصافي، ومحطات خطوط الأنابيب، مما يتيح التشخيص عن بُعد وتقليل زيارات الموقع بنسبة 60%.

🔹 الكيمياء والبتروكيماويات: بث بيانات المعدات الدوارة الحرجة إلى أنظمة التحكم في العمليات، لضمان الإنتاج المستمر ومنع الأعطال الكارثية في العمليات ذات القيمة العالية.

🔹 التصنيع والصناعات الثقيلة: ربط أنظمة حماية الآلات بمنصات MES وERP لإدارة شاملة لأداء الأصول وتتبع OEE.

🔹 المياه والمياه العادمة: مراقبة محطات الضخ ومعدات محطات المعالجة عن بُعد، مما يقلل من تكاليف الصيانة ويحسن وقت التشغيل في البنية التحتية الموزعة.

🔹 عمليات التعدين: توفير اتصال موثوق في البيئات القاسية لمراقبة الكسارات، الناقلات، ومعدات المعالجة.

💼 القيمة التجارية والعائد على الاستثمار

تقليل وقت التوقف: التنبيهات الفورية تتيح استجابة أسرع بنسبة 40-60% للأعطال المتطورة في الآلات
خفض تكاليف الصيانة: استراتيجيات الصيانة القائمة على الحالة تقلل من الفحوصات غير الضرورية بنسبة 50%
تحسين استخدام الأصول: رؤى مستندة إلى البيانات تزيد من توفر المعدات من 85% إلى أكثر من 95%
تمكين العمليات عن بُعد: مراقبة مواقع متعددة من غرف تحكم مركزية، مما يقلل من تكاليف السفر والتوظيف
تعزيز السلامة: الكشف المبكر عن الأعطال يمنع الفشل الكارثي ويحمي الأفراد
الامتثال التنظيمي: تبسيط تسجيل البيانات الآلي لتسهيل تتبع التدقيق والتقارير البيئية

🔌 تكامل النظام والتكوين

تكامل سلس مع سلسلة 3500: تُركب وحدة 3500/92 مباشرة في أي فتحة خلفية في رف 3500، وتكتشف تلقائيًا وتُكوّن الاتصال مع جميع وحدات المراقبة المثبتة بما في ذلك مراقبات الاهتزاز، ودرجة الحرارة، والموقع، والسرعة.

تخطيط بيانات مرن: قم بتكوين المعلمات التي تُنقل عبر Ethernet مقابل RS485، واضبط معدلات الاستطلاع من 1-60 ثانية، وحدد خرائط سجلات Modbus مخصصة لتتناسب مع متطلبات نظام التحكم الخاص بك.

خيارات بنية الشبكة:

طوبولوجيا نجمة عبر مفاتيح Ethernet للتطبيقات عالية النطاق الترددي
شبكات RS485 متسلسلة تدعم حتى 32 جهازًا لكل قسم
مسارات اتصال زائدة للتركيبات الحرجة للمهام
تقسيم VLAN للامتثال لأمن المعلومات

📦 محتويات العبوة

✓ 1× وحدة إدخال/إخراج اتصال Bently Nevada 3500/92 136188-02
✓ موصل Ethernet RJ45 مع آلية قفل
✓ كتلة طرفية RS485 (قابلة للإزالة)
✓ دليل التثبيت ووثائق البدء السريع
✓ مرجع خريطة سجلات Modbus
✓ شهادة معايرة واختبار المصنع

🛠️ التثبيت والتشغيل

عادةً ما تستغرق عملية التثبيت أقل من 30 دقيقة باستخدام أدوات أساسية. يتم تبديل الوحدة الساخنة في رف 3500 دون إيقاف تشغيل النظام. استخدم برنامج تكوين رف 3500 المرفق لـ:

تعيين عناوين IP وأقنعة الشبكة الفرعية للاتصال عبر Ethernet
تكوين معدل البود RS485، التماثل، وعناوين الأجهزة
تعيين بيانات وحدة المراقبة إلى سجلات Modbus
ضبط مهلات الاتصال ومعالجة الأخطاء
اختبر الاتصال باستخدام أدوات التشخيص المدمجة

🌟 لماذا تختار Bently Nevada؟

مع أكثر من 60 عامًا من الخبرة في حماية الآلات، تعد Bently Nevada (شركة Baker Hughes) الرائدة عالميًا في حلول مراقبة الحالة. تم تركيب سلسلة 3500 في أكثر من 100,000 مجموعة آلات حرجة حول العالم، تحمي أصولًا تقدر بتريليونات الدولارات. تمثل وحدة 3500/92 هذه أحدث تطور في تكنولوجيا الاتصالات الصناعية، مدعومة بدعم فني شامل وشبكة خدمة عالمية.

🚀 حوّل نظام المراقبة الخاص بك اليوم

افتح الإمكانات الكاملة لاستثمار حماية الآلات الخاصة بك مع تكامل الشبكة السلس. شحن سريع عالمي ودعم فني خبير متضمن.
