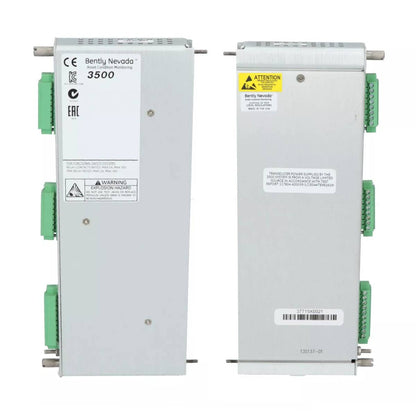

بنتلي نيفادا 3500/45 176449-04+135137-01 مراقب الوضع

تفاصيل المنتج

• المصنع: بنتلي نيفادا
• مسلسل: 3500/45
• أرقام الطراز/الجزء: 3500/45 176449-04 + 135137-01
• نوع النموذج: مراقب الوضع

وصف

جهاز 3500/45 لمراقبة الوضع هو جهاز رباعي القنوات مصمم لاستقبال المدخلات من أجهزة استشعار الوضع المختلفة مثل:

• محولات القرب
• محولات الموضع الدوارة (RPTs)
• محولات تفاضلية خطية متغيرة التيار المستمر (DC LVDTs)
• محولات تفاضلية خطية متغيرة (AC LVDTs)
• المقاومات الدوارة

تقوم الشاشة بتكييف إشارات الإدخال وتقارن الإشارات المعالجة بنقاط ضبط الإنذار القابلة للبرمجة من قبل المستخدم.

المواصفات الفيزيائية

أبعاد وحدة المراقبة (اللوحة الرئيسية):

• الارتفاع × العرض × العمق:

  • 241.3 مم x 24.4 مم x 241.8 مم (9.50 بوصة x 0.96 بوصة x 9.52 بوصة)

• وزن:

  • 0.91 كجم (2.0 رطل)

أبعاد وحدات الإدخال/الإخراج:

• الارتفاع × العرض × العمق:

  • 241.3 مم x 24.4 مم x 99.1 مم (9.50 بوصة x 0.96 بوصة x 3.90 بوصة)

• وزن:

  • 0.20 كجم (0.44 رطل)

الحدود البيئية

• درجة حرارة التشغيل (عند الاستخدام مع وحدة الإدخال/الإخراج لإنهاء داخلي/خارجي):

  • -30°C إلى +65°C (-22°F إلى +150°F)

• درجة حرارة التخزين:

  • -40°C إلى +85°C (-40°F إلى +185°F)

• رطوبة:

  • 95%، غير مكثف.

معلومات الطلب

• نموذج مراقب الوضع: 3500/45-AA-BB
  • أ: نوع وحدة الإدخال/الإخراج:
    • 01: وحدة إدخال/إخراج مع إنهاءات داخلية (بروكسمتر، RPT، DC LVDT)
    • 02: وحدة إدخال/إخراج موضع مع نهايات خارجية (بروكسمتر، RPT، DC LVDT)
    • 05: وحدة إدخال/إخراج موضع AC LVDT مع إنهاءات داخلية
    • 06: وحدة إدخال/إخراج موضع AC LVDT مع نهايات خارجية
  • B: موافقة الوكالة:
    • 00: لا أحد
    • 01: cNRTLus (الفئة 1، القسم 2)
    • 02: ATEX / IECEx / CSA (الفئة 1، المنطقة 2)

أنقذ

• 176449-04: 3500/45 مراقب الوضع
• 135137-01: وحدة إدخال/إخراج مع إنهاءات داخلية للاستخدام مع المستشعرات القريبة، RPTs، أو DC LVDTs
