Product Description
نظرة عامة على المنتج

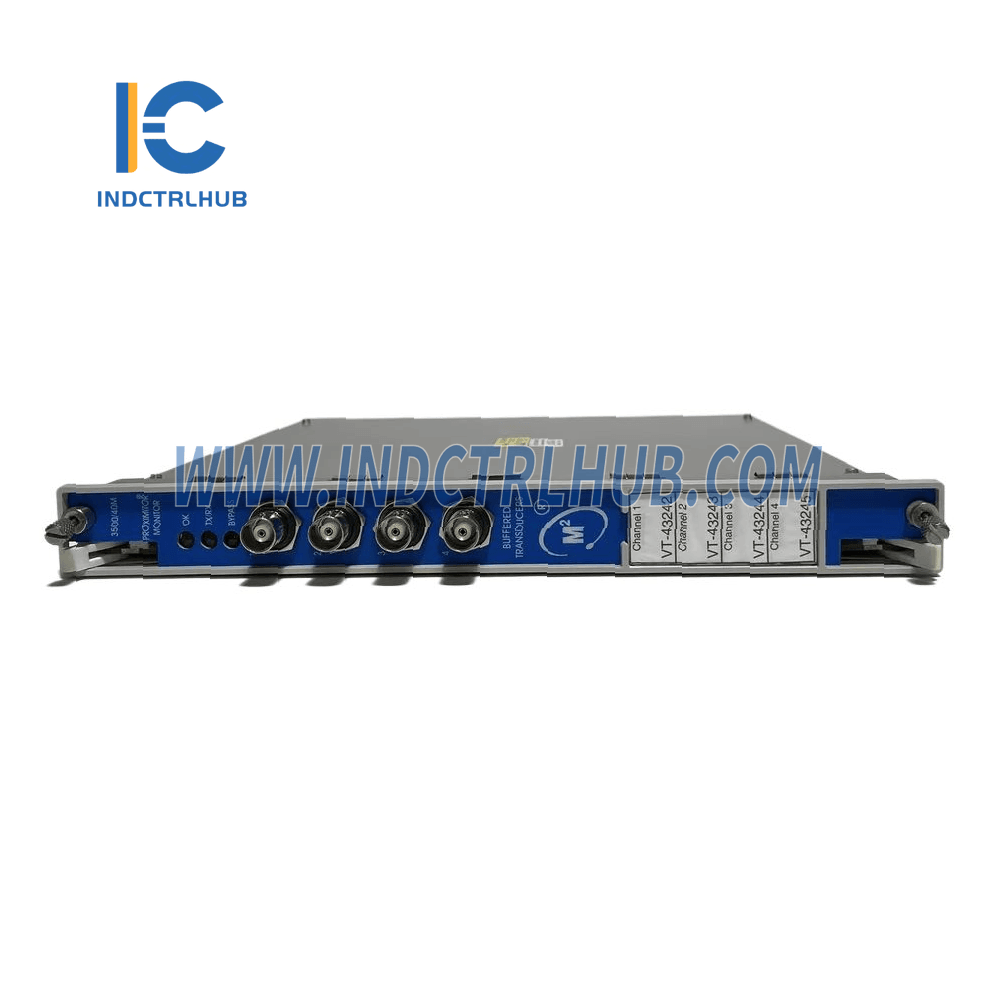

- المصنع: بنتلي نيفادا
- مسلسل: 3500/42M
- رقم الموديل/القطعة: 176449-02
- النوع: جهاز مراقبة الزلازل بروكسيمايتور
-
وظيفة:
- جهاز مراقبة الزلازل 3500/42M Proximitor هو جهاز مراقبة رباعي القنوات مصمم لحماية الآلات من خلال مقارنة معايير الاهتزاز والموقع مع نقاط إنذار تم تكوينها بواسطة المستخدم.
- يقبل المدخلات من محولات القرب والزلازل، ويعالج الإشارات لقياسات الاهتزاز والموقع، ويتواصل مع بيانات الآلة الأساسية إلى موظفي العمليات والصيانة.
تحديد
المدخلات
- الإشارة: يدعم 1–4 إشارات محولات (القرب، السرعة، أو التسارع).
- استهلاك الطاقة: 7.7 واط (عادي).
- مقاومة الإدخال: 10 كΩ لمدخلات I/O القياسية (مدخلات Proximitor والتسارع).
حساسية
-
اهتزاز شعاعي، دفع، لامركزية:
- 3.94 مللي فولت/ميكرومتر (100 مللي فولت/ميل) أو 7.87 مللي فولت/ميكرومتر (200 مللي فولت/ميل).
-
التوسع التفاضلي:
- 0.394 مللي فولت/ميكرومتر (10 مللي فولت/ميل) أو 0.787 مللي فولت/ميكرومتر (20 مللي فولت/ميل).
-
REBAM:
- 40 مللي فولت/ميكرومتر (1000 مللي فولت/ميل) أو 80 مللي فولت/ميكرومتر (2000 مللي فولت/ميل).
-
التسارع:
- 10 مللي فولت/(م/ث²) (100 مللي فولت/غ).
-
السرعة:
- تشمل الخيارات 20 مللي فولت/(مم/ثانية) ذروة، 5.8 مللي فولت/(مم/ثانية) ذروة، أو 4 مللي فولت/(مم/ثانية) ذروة.
المخرجات
-
مصابيح LED في اللوحة الأمامية:
- OK LED: يضيء عندما يعمل الشاشة بشكل صحيح.
- LED TX/RX: يومض أثناء التواصل مع وحدات الرف الأخرى.
- LED التجاوز: يضيء عندما يكون الشاشة في وضع التجاوز.
-
مخرجات المحولات المؤقتة:
- موصل متحد المحور لكل قناة.
- محمي من الدائرة القصيرة.
-
مخرج المسجل:
- إشارة الخرج: +4 إلى +20 مللي أمبير (نسبية إلى المقياس الكامل للمراقبة).
- امتثال الجهد: 0–12 فولت مستمر عبر مقاومة الحمل من 0–600 أوم.
- الدقة: 0.3662 µA لكل بت مع خطأ ±0.25% عند درجة حرارة الغرفة.
-
مخرجات مؤقتة مطلقة للعمود:
- مخرج واحد لكل مجموعة قنوات.
- مقاومة الخرج: 300 Ω.
الحدود البيئية
-
درجة حرارة التشغيل:
- الوحدات القياسية: -30°C إلى +65°C (-22°F إلى +150°F).
- وحدات الحاجز: من 0°C إلى +65°C (من 32°F إلى +150°F).
- درجة حرارة التخزين: -40°C إلى +85°C (-40°F إلى +185°F).
- الرطوبة: 95% غير متكثفة.
الأبعاد المادية
-
وحدة المراقبة (اللوحة الرئيسية):
- الارتفاع: 241.3 مم (9.50 بوصة).
- العرض: 24.4 مم (0.96 بوصة).
- العمق: 241.8 مم (9.52 بوصة).
- الوزن: 0.91 كجم (2.0 رطل).
-
وحدات الإدخال/الإخراج:
-
إدخال/إخراج غير حاجز:
- الأبعاد: 241.3 مم × 24.4 مم × 99.1 مم (9.50 بوصة × 0.96 بوصة × 3.90 بوصة).
- الوزن: 0.20 كجم (0.44 رطل).
-
حاجز الإدخال/الإخراج:
- الأبعاد: 241.3 مم × 24.4 مم × 163.1 مم (9.50 بوصة × 0.96 بوصة × 6.42 بوصة).
- الوزن: 0.46 كجم (1.01 رطل).
-
إدخال/إخراج غير حاجز:
-
متطلبات مساحة الرف:
- شاشة: 1 فتحة أمامية كاملة الارتفاع.
- وحدات الإدخال/الإخراج: 1 فتحة خلفية كاملة الارتفاع.
معلومات الطلب
تنسيق رقم الطراز هو 3500/42-AA-BB، حيث:
أ: نوع وحدة الإدخال/الإخراج
| خيار | رقم جزء الإدخال/الإخراج | وصف | نوع المحول المدعوم |
|---|---|---|---|
| 01 | 128229-01 | وحدة إدخال/إخراج Prox/Seismic مع إنهاءات داخلية | سيزموبراب (مدعوم من Prox/Accel و Velomitor ولكن لا يُوصى به). |
| 02 | 128240-01 | وحدة إدخال/إخراج Prox/Seismic مع نهايات خارجية | مسبار الزلازل. |
| 04 | 135489-01 | وحدة الإدخال/الإخراج مع حواجز داخلية، إنهاءات داخلية (4 × Prox/Accel) | Prox/Accel على جميع القنوات. |
| 05 | 135489-02 | وحدة الإدخال/الإخراج مع حواجز داخلية، إنهاءات داخلية (2 × Prox/Accel، 2 × Velomitor) | Prox/Accel على القنوات 1–2، Velomitor على القنوات 3–4. |
| 06 | 135489-03 | وحدة الإدخال/الإخراج مع حواجز داخلية، إنهاءات داخلية (4 × فيلوميتور) | فيلوميتور على جميع القنوات. |
| 07 | 138708-01 | وحدة الإدخال/الإخراج المطلقة للعمود مع إنهاءات داخلية | Prox/Accel، Velomitor، أو Seismoprobe. |
| 08 | 138700-01 | وحدة إدخال/إخراج مطلقة للعمود مع نهايات خارجية | Prox/Accel، Velomitor، أو Seismoprobe. |
| 09 | 140471-01 | وحدة إدخال/إخراج Prox/Velom مع إنهاءات داخلية | Prox/Accel، Velomitor، أو HTVS. |
| 10 | 140482-01 | وحدة إدخال/إخراج Prox/Velom مع نهايات خارجية | Prox/Accel، Velomitor، أو HTVS. |
ب: خيار الموافقة على المناطق الخطرة
| خيار | وصف |
|---|---|
| 00 | لا أحد |
| 01 | cNRTLus (الفئة 1، القسم 2). |
| 02 | ATEX/IECEx/CSA (الفئة 1، المنطقة 2). |
