Product Description
تفاصيل المنتج
| الشركة المصنعة | بنتلي نيفادا |
|---|---|
| مسلسل | 3500/40M |
| رقم الموديل/القطعة | 140734-01 |
| نوع النموذج | مراقب القرب |
وصف

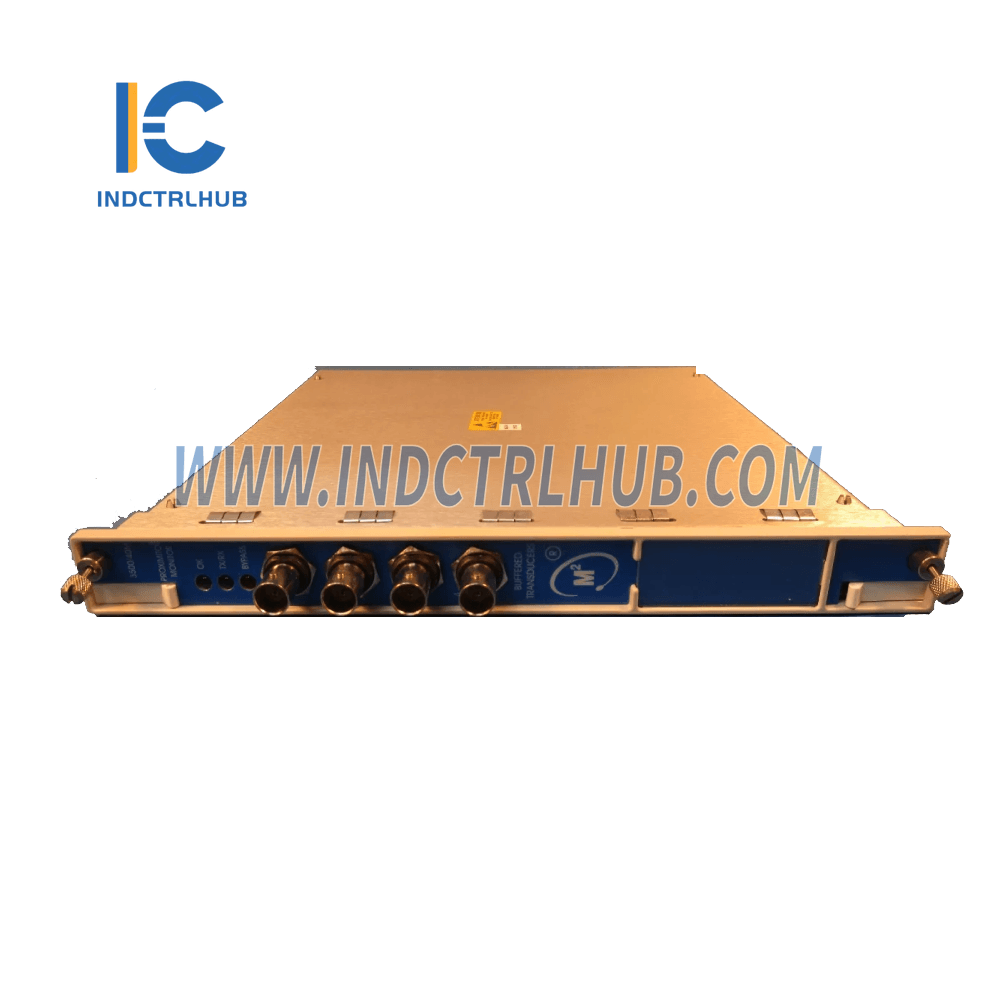

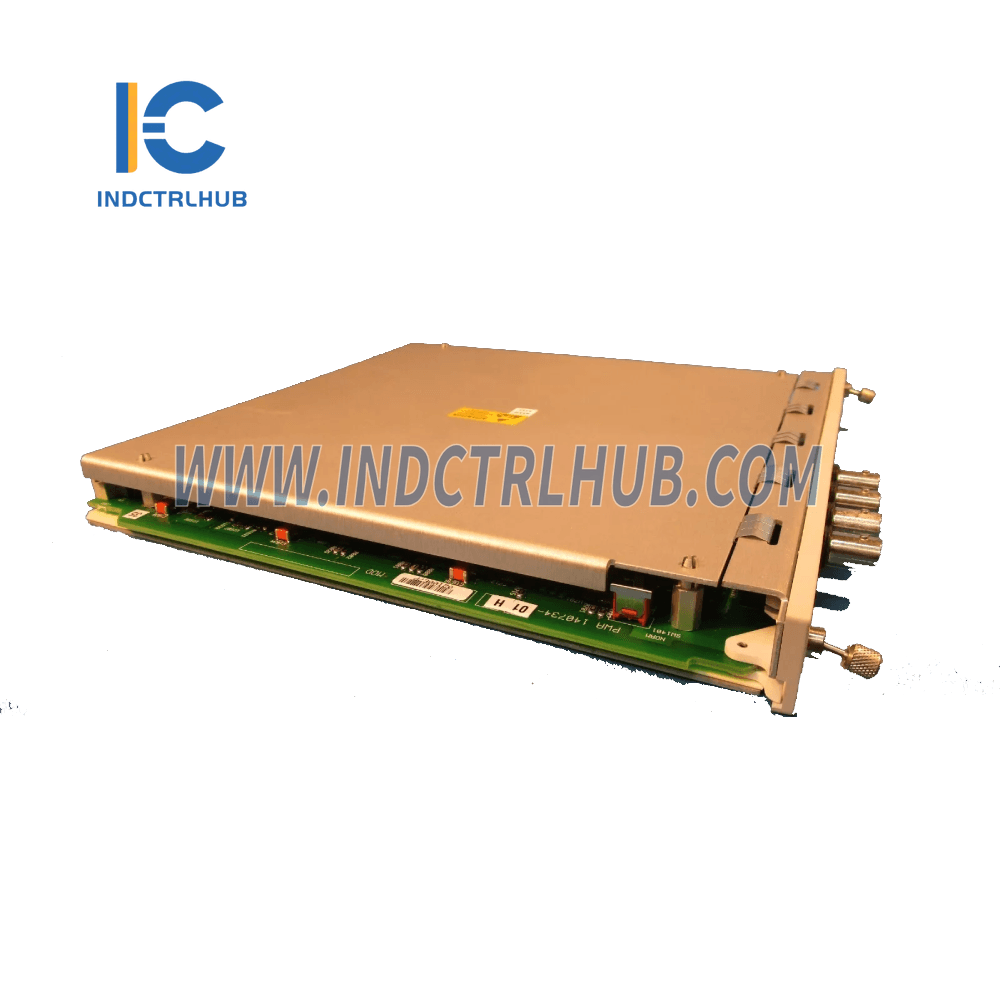

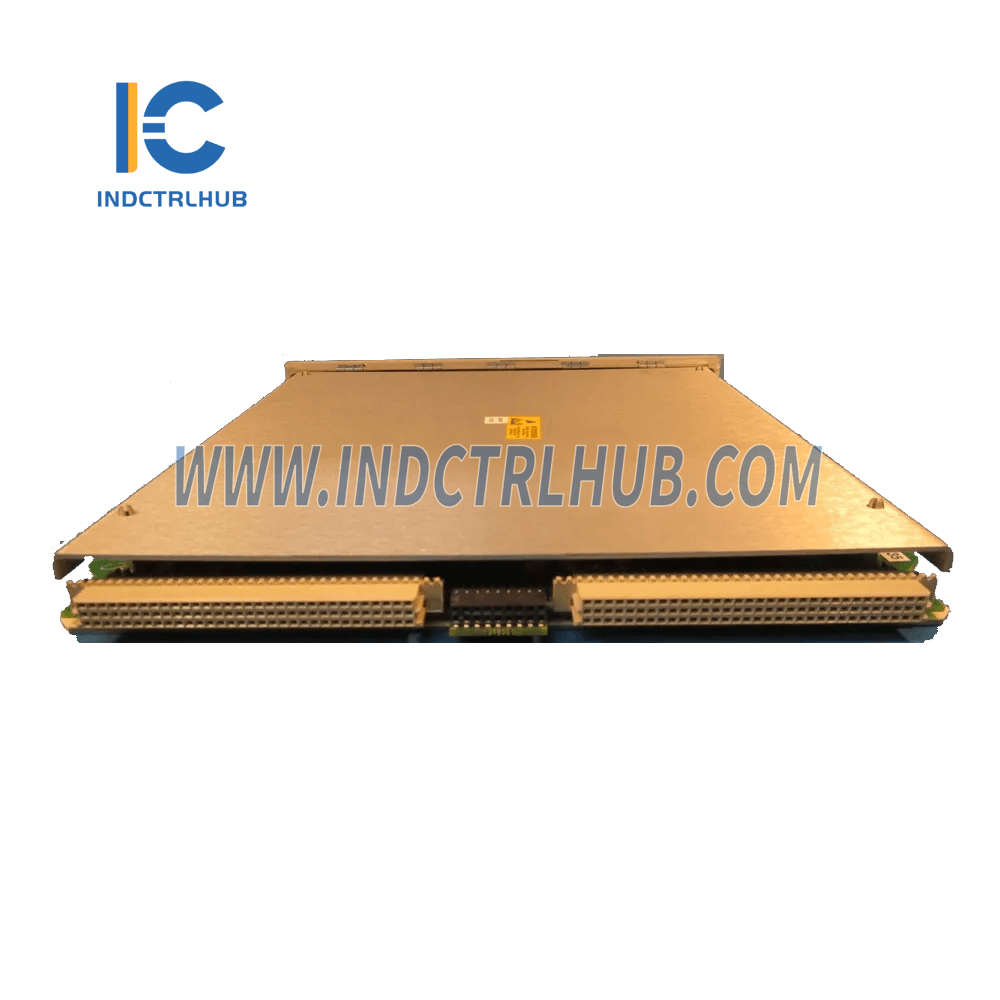

3500/40M Proximitor Monitor هو جهاز مراقبة بأربعة قنوات يقبل المدخلات من محولات القرب من Bently Nevada. يقوم بمعالجة الإشارات لتوفير قياسات مختلفة للاهتزاز والموقع، ويقارن الإشارات المعالجة مع إنذارات قابلة للبرمجة من قبل المستخدم. يمكن للمستخدمين برمجة كل قناة باستخدام 3500 Rack Configuration Software لأداء الوظائف التالية:
- الاهتزاز الشعاعي
- الانحراف
- REBAM (قياس توازن المعدات الدوارة)
- وضع الدفع
- التوسع التفاضلي
تحديد
استهلاك الطاقة:
- 7.7 واط (نموذجي)
إشارات الإدخال:
- يقبل من 1 إلى 4 إشارات محولات القرب.
معاوقة الإدخال:
- مدخلات قياسية: 10 كΩ (مدخلات Proximitor والتسارع)
حساسية:
- اهتزاز شعاعي: 3.94 مللي فولت/ميكرومتر (100 مللي فولت/ميل) أو 7.87 مللي فولت/ميكرومتر (200 مللي فولت/ميل)
- الدفع: 3.94 مللي فولت/ميكرومتر (100 مللي فولت/ميل) أو 7.87 مللي فولت/ميكرومتر (200 مللي فولت/ميل)
- الانحراف: 3.94 مللي فولت/ميكرومتر (100 مللي فولت/ميل) أو 7.87 مللي فولت/ميكرومتر (200 مللي فولت/ميل)
- التوسع التفاضلي: 0.394 مللي فولت/ميكرومتر (10 مللي فولت/ميل) أو 0.787 مللي فولت/ميكرومتر (20 مللي فولت/ميل)
- REBAM: 40 مللي فولت/ميكرومتر (1000 مللي فولت/ميل) أو 80 مللي فولت/ميكرومتر (2000 مللي فولت/ميل)
المخرجات:
-
مصابيح LED في اللوحة الأمامية:
- OK LED: يشير إلى التشغيل العادي.
- LED TX/RX: يشير إلى حالة الاتصال.
- تجاوز LED: يشير إلى متى يكون الوحدة في وضع التجاوز.
-
مخرجات المحولات المؤقتة:
- موصل متحد المحور واحد لكل قناة، مع حماية من الدائرة القصيرة.
- مقاومة الخرج: 550 Ω
مزود طاقة المحول:
- -24 فولت تيار مستمر
الحدود البيئية
درجة الحرارة التشغيلية:
- وحدة الإدخال/الإخراج غير الحاجز: -30°C إلى +65°C (-22°F إلى +150°F)
- وحدة الإدخال/الإخراج للحواجز الداخلية: 0°C إلى +65°C (32°F إلى +150°F)
درجة حرارة التخزين:
- -40°C إلى +85°C (-40°F إلى +185°F)
رطوبة:
- 95%، غير مكثف
الأبعاد المادية
| البعد | قيمة |
|---|---|
| ارتفاع | 241.3 ملم (9.50 بوصة) |
| عرض | 24.4 ملم (0.96 بوصة) |
| عمق | 241.8 ملم (9.52 بوصة) |
| وزن | 0.91 كجم (2.0 رطل) |
معلومات الطلب
| شفرة | وصف |
|---|---|
| أ | نوع وحدة الإدخال/الإخراج |
| 01 | وحدة إدخال/إخراج Proximitor مع إنهاء داخلي |
| 02 | وحدة إدخال/إخراج Proximitor مع نهايات خارجية |
| 03 | وحدة إدخال/إخراج Proximitor مع حواجز داخلية وإنهاءات داخلية |
| B | خيار الموافقة على المناطق الخطرة | | 00 | لا شيء | | 01 | cNRTLus (الفئة 1، القسم 2) | | 02 | ATEX / IECEx / CSA (الفئة 1، المنطقة 2) |
