Product Description
🔹 معلومات عامة
|
الشركة المصنعة |
ألين برادلي |
|---|---|
|
رقم الموديل/القطعة |

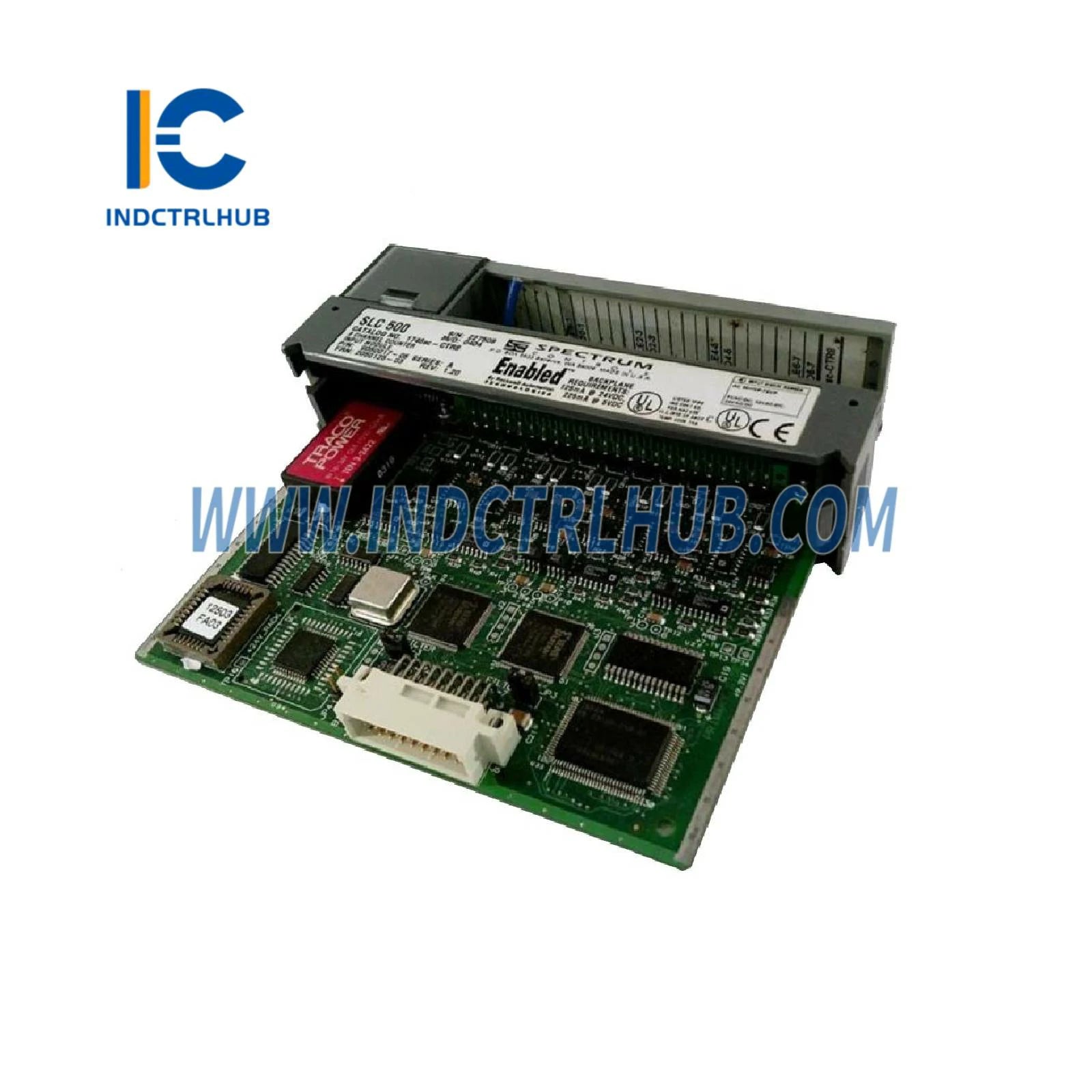

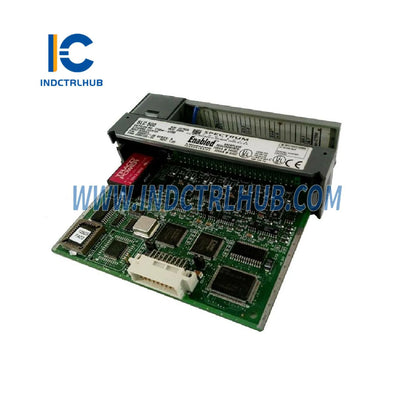

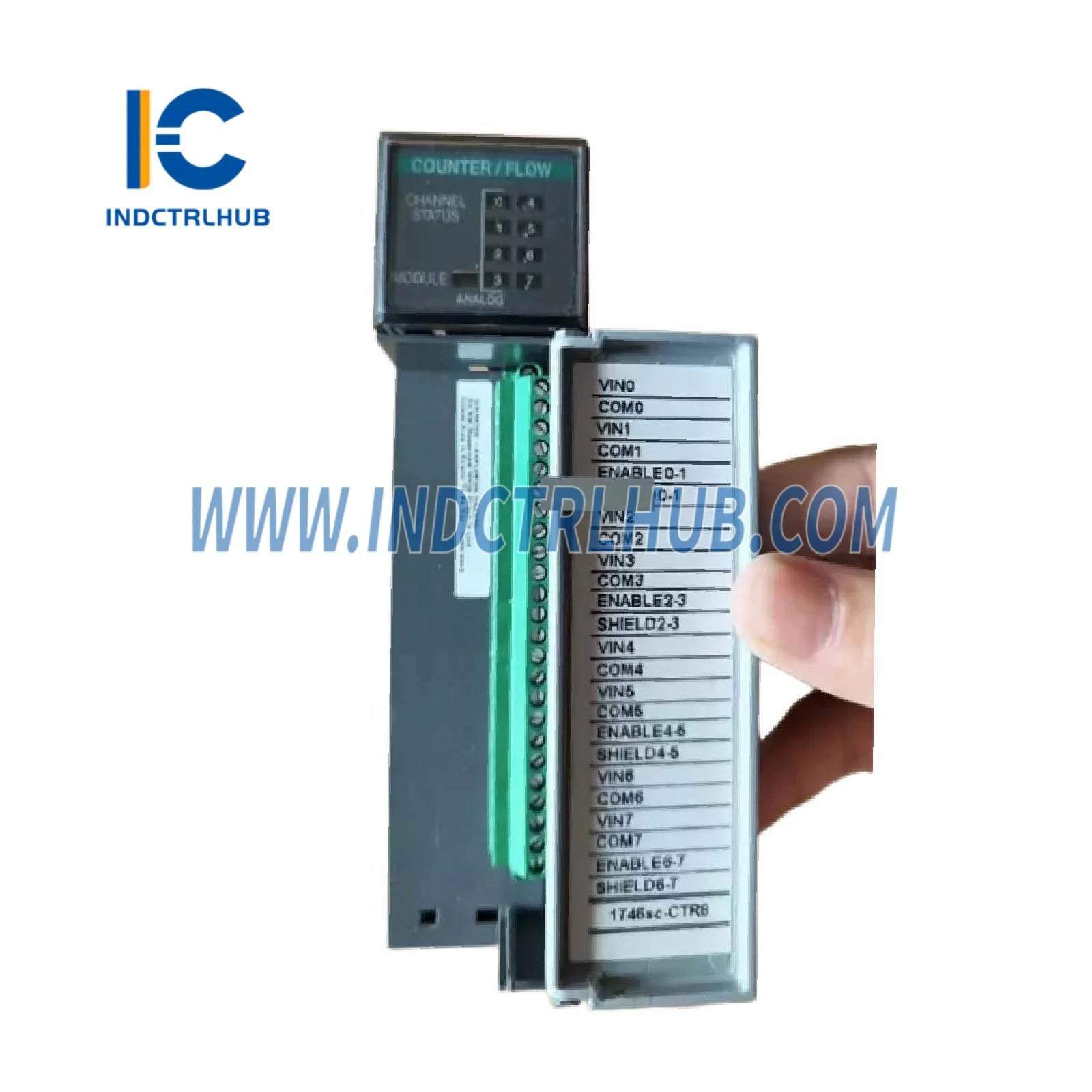

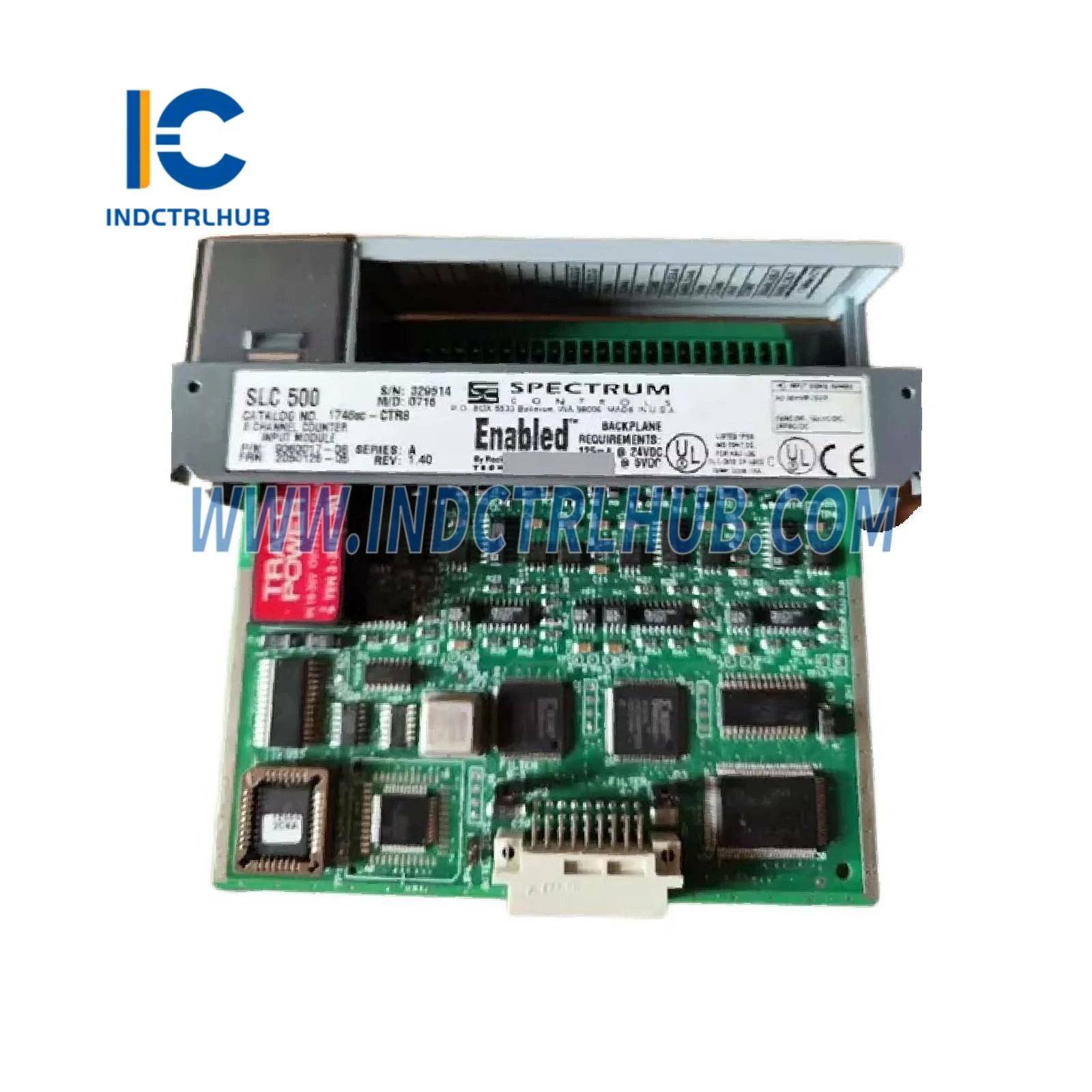

1746SC-CTR8 |
|
وصف |
وحدة إدخال درجة حرارة الثيرموكوبل لـ SLC 500 |
|
سلسلة المنتجات |
SLC 500 |
🔹 المواصفات التفصيلية
نطاقات درجة حرارة الثيرموكوبل
|
مواصفة |
وصف |
|---|---|
|
إعدادات |
4/8 قناة من مدخلات العداد التفاضلي، 2/4 قنوات من الترميز الرباعي، 2/4 خطوط تحكم تمكين الإدخال |
|
أوضاع الإدخال |
عداد تيار مستمر، مقياس تدفق تيار متردد |
|
نطاق الجهد |
AC: 0-30V P، 5VDC، 12VDC، 24VDC |
|
سوف |
-50 مللي فولت، 1 فولت، 3 فولت، 5 فولت |
|
فيروس العوز المناعي البشري |
+50مV، 3.5فولت، 9فولت، 13فولت |
|
Vmax (EC) |
±75 فولت |
|
Vmax (UL) |
±100 فولت |
|
النطاق الحالي |
5 مللي أمبير كحد أقصى عند 120 فولت |
|
معاوقة الإدخال |
>10 أوم (داخل نطاق -10 فولت إلى +12 فولت)، 25 كيلو أوم (خارج النطاق) |
|
الأكل |
100pF (إيقاف فلتر الإدخال)، 1000pF (تشغيل فلتر الإدخال) |
|
سرعة العداد (مدخلات التيار المستمر) |
من 0 هرتز إلى 50 كيلو هرتز |
|
سرعة العداد (مدخلات التيار المتردد) |
من 0 هرتز إلى 50 كيلو هرتز |
|
تردد الإدخال (مدخلات التيار المستمر) |
من 1 هرتز إلى 50 كيلو هرتز |
|
تردد الإدخال (مدخلات التيار المتردد) |
من 1 هرتز إلى 50 كيلو هرتز |
|
تمكين إدخال العداد (VIL) |
1.0 فولت كحد أقصى |
|
تمكين إدخال العداد (VIH) |
3.5 فولت كحد أدنى |
|
تمكين إدخال العداد (Vmax) |
75V |
|
معاوقة الإدخال |
25 كيلو أوم |
|
مرشح الإدخال |
فلتر رقمي (50 كيلو هرتز افتراضي)، فلتر رقمي (30 كيلو هرتز)، فلتر تناظري (15 كيلو هرتز) |
|
الحد الأدنى لوقت النبض (وضع DC) |
8 ميكروثانية |
|
تفعيل/تعطيل وقت الإعداد |
20 ميكروثانية |
|
وقت تحديث القناة |
4.00-5.6 مللي ثانية لكل قناة |
|
الدقة (وضع العد) |
±1 عدد |
|
الدقة (وضع المعدل - فوري) |
±1% عند 50 كيلوهرتز، 0.001% عند 1 هرتز |
|
الدقة (وضع المعدل - المتوسط) |
±1 هرتز |
|
القيمة القصوى للعدد (النطاق المنخفض) |
-32,768 إلى +32,767 |
|
القيمة القصوى للعدد (النطاق العالي) |
-8,388,608 إلى +8,388,607 |
|
اكتشاف الخطأ |
حالة بتات النطاق الزائد والناقص |
|
تنسيق البيانات (وضع العد) |
القيمة الثنائية القصوى: -8,388,608 إلى +8,388,607 |
|
تنسيق البيانات (وضع المعدل) |
أقصى قيمة ثنائية: -32,768 إلى +32,767 |
|
العزل (من القناة إلى الرف) |
1000 فولت مستمر بصري ومغناطيسي |
|
العزل (من قناة إلى قناة) |
0 فولت تيار مستمر |
|
حماية الإدخال |
جهد الإدخال الأقصى ±100 فولت مستمر، 150 فولت متردد ذروة إلى ذروة |
|
الحد الأقصى لتيار الإدخال |
±5 مللي أمبير عند 100 فولت تيار مستمر |
🔹 متطلبات الطاقة
|
نموذج |
رف داخلي +5 فولت |
رف داخلي +24 فولت |
|---|---|---|
|
CTR4 |
17.5 مللي أمبير |
75 مللي أمبير |
|
CTR8 |
225 مللي أمبير |
125 مللي أمبير |
🔹 المواصفات الفيزيائية
|
مواصفة |
وصف |
|---|---|
|
مؤشرات LED |
مصباح حالة الوحدة (يشير إلى حالة اختبار التشغيل الذاتي عند التشغيل)، مصابيح حالة القناة (4 لـ CTR4، 8 لـ CTR8) |
|
كتلة طرفية |
موصل قابل للإزالة 24 دبوس |
|
حجم السلك |
من 12 AWG إلى 28 AWG |
|
عزم الدوران |
0.5 نيوتن متر (4.5 رطل-بوصة) |
🔹 المواصفات البيئية
|
مواصفة |
وصف |
|---|---|
|
درجة الحرارة التشغيلية |
-0ºم إلى 60ºم (32ºف إلى 140ºف) |
|
درجة حرارة التخزين/غير التشغيل |
-40ºم إلى 85ºم (-40ºف إلى 185ºف) |
|
رطوبة التشغيل |
5% إلى 95%، غير متكثف |
