Product Description
معلومات عامة
|
المعلمة |
قيمة |
|---|---|
|
الشركة المصنعة |
شركة أي بي بي |
|
رقم الموديل/القطعة |
CP435T-ETH |
|
معرف المنتج |
1SBP260197R1001 |
|
تعيين نوع ABB |
CP435T-ETH |
|
رقم تعريف المنتج الأوروبي |
3471522601971 |
|
وصف الكتالوج |

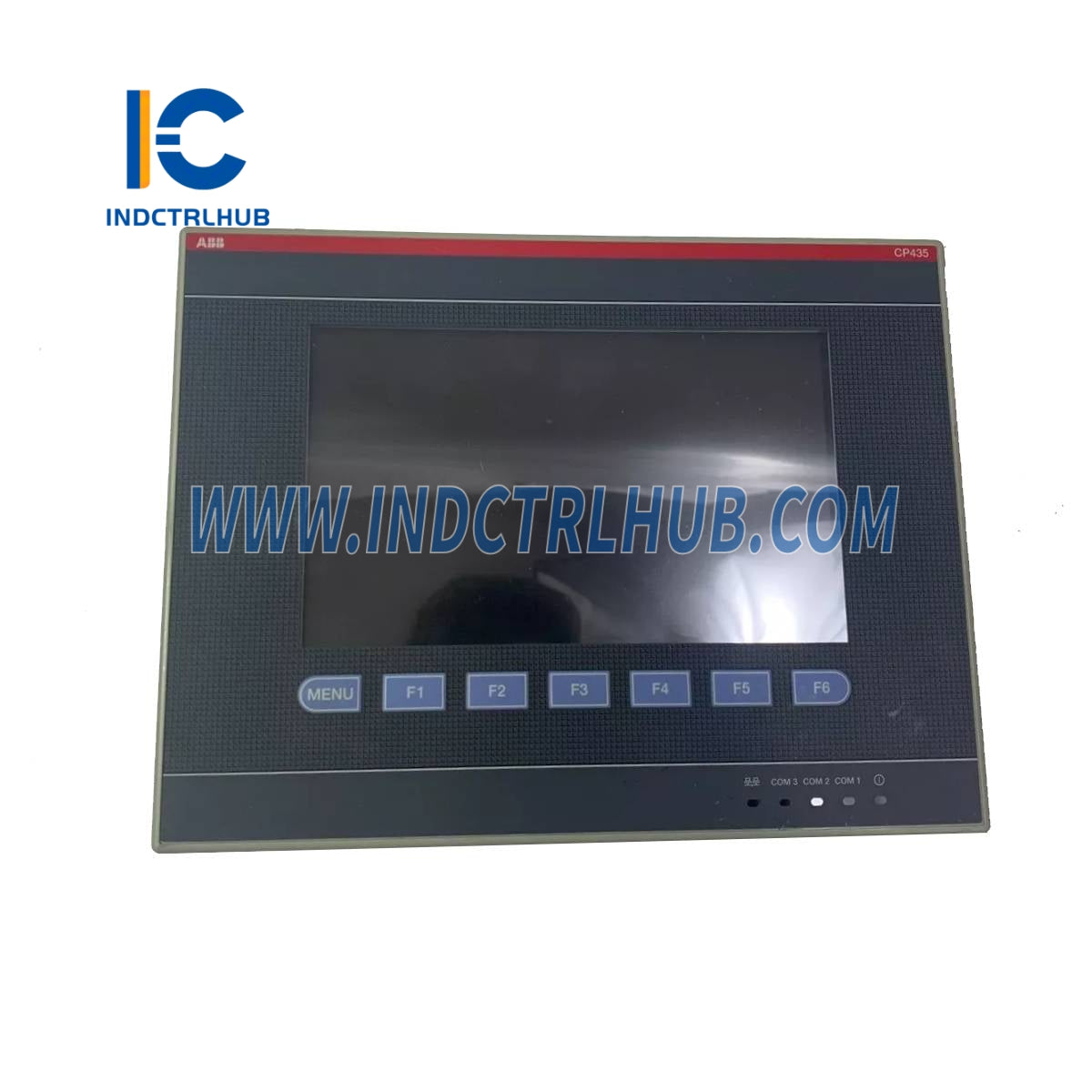

CP435T-ETH: CP400، قائمة لوحة التحكم 1 + 6 مفاتيح قابلة للتعريف، شاشة تعمل باللمس TFT بحجم 7 بوصات، 64 ألف لون، إيثرنت |
|
وصف طويل |
لوحة التحكم CP435T-ETH مع 1 قائمة، 6 مفاتيح محددة، شاشة تعمل باللمس TFT بحجم 7 بوصات، 64 ألف لون + إيثرنت |
|
اسم المنتج |
لوحة التحكم |
|
نوع المنتج الرئيسي |
CP435 |
|
نوع المنتج |
PLC-CP400 |
المعلومات التقنية
|
المعلمة |
قيمة |
|---|---|
|
نوع العرض |
شاشة TFT تعمل باللمس + مفاتيح |
|
حجم الشاشة |
7 بوصات (16:9 شاشة عريضة) |
|
دقة الشاشة |
800 × 480 بكسل |
|
لون الشاشة |
64 ألف لون |
|
نوع الشاشة |
لون TFT، إضاءة خلفية CCFL، شاشة تعمل باللمس |
|
عدد مفاتيح الوظائف |
6 |
|
عدد مصابيح LED |
0 |
|
عدد خطوط العرض |
60 |
|
عدد الأحرف في السطر |
100 |
|
حماية |
حماية كلمة المرور مع 9 مستويات مستخدم |
|
وضع التشغيل |
غير متصل / متصل |
|
الساعة في الوقت الحقيقي |
نعم |
|
وظيفة البرنامج |
إدارة الإنذارات، إدارة الوصفات، الاتجاهات، الماكرو والسلم، الشاشة الفرعية |
|
برمجيات البرمجة |
CP400 ناعم |
الذاكرة والتخزين
|
المعلمة |
قيمة |
|---|---|
|
حجم الذاكرة (بيانات المستخدم) |
ذاكرة وصول عشوائي (RAM) سعة 512 كيلوبايت |
|
حجم الذاكرة (برنامج المستخدم) |
ذاكرة قراءة فقط 8 ميجابايت |
الاتصالات والواجهات
|
المعلمة |
قيمة |
|---|---|
|
سرعة الاتصال |
4.8 … 187.5 كيلو بايت |
|
واجهة الاتصال |
إيثرنت |
|
نوع واجهة حافلة المجال |
مودبوس RTU، AC500، مودبوس ASCII، أخرى (تواصل مع ABB) |
|
نوع المنفذ التسلسلي 1 |
RS232/RS485 |
|
نوع المنفذ التسلسلي 2 |
RS232/RS422/RS485 |
|
بروفيبوس |
لا |
|
منفذ USB النوع 1 |
2 مضيف الإصدار 2.0 |
|
منفذ USB 2 النوع |
جهاز واحد الإصدار 2.0 |
مواصفات الطاقة والبيئة
|
المعلمة |
قيمة |
|---|---|
|
مزود الطاقة |
24 فولت تيار مستمر |
|
نطاق جهد الإمداد |
20.4 … 27.6 فولت تيار مستمر |
|
استهلاك الطاقة |
20 و |
|
عمر الخدمة |
50,000 ساعة |
|
درجة حرارة الهواء المحيط (التشغيل) |
0 … +50 درجة مئوية |
|
درجة حرارة الهواء المحيط (التخزين) |
-10 … +60 درجة مئوية |
معلومات ميكانيكية وتركيب
|
المعلمة |
قيمة |
|---|---|
|
نوع التركيب |
الوجه الأمامي |
|
موضع التركيب |
من 0 إلى 135 درجة |
|
التركيب على سكة DIN |
لا |
|
أجهزة الحماية من الدائرة القصيرة |
صمامات نوع gG المدمجة |
| تحقق من العناصر الشائعة أدناه لمزيد من المعلومات في | محور التحكم الصناعي | |||
| ماركة | وصف | السعر (بالدولار الأمريكي) | مخزون | وصلة |
| شركة أي بي بي | وحدة المعالجة PM5650-2ETH | 2643–3643 | 620 | وحدة المعالجة PM5650-2ETH |
| شركة أي بي بي | وحدة المعالجة الزائدة PM891K02 | 68071–69071 | 750 | وحدة المعالجة الزائدة PM891K02 |
| شركة أي بي بي | مزود الطاقة SD812F 24 فولت تيار مستمر | 1643–2643 | 570 | مصدر الطاقة SD812F |
| شركة أي بي بي | لوحة قيادة البوابة BGDR-01C | 35–1035 | 740 | محرك البوابة BGDR-01C |
| شركة أي بي بي | XVC768AE116 فريلانسر DCS | 1929–2929 | 870 | XVC768AE116 فريلانسر DCS |
| شركة أي بي بي | وحدة لوحة الدوائر المطبوعة | 1143–2143 | 510 | وحدة لوحة الدوائر المطبوعة |
| شركة أي بي بي | LTC391AE01 بوابة جهد منخفض | 3071–4071 | 290 | LTC391AE01 بوابة جهد منخفض |
| شركة أي بي بي | وحدة الإدخال التناظري IMASI23 | 868–1868 | 360 | مدخل تماثلي IMASI23 |
معلومات البطارية
|
المعلمة |
قيمة |
|---|---|
|
نوع البطارية |
محمول |
|
خلية الزر |
نعم |
|
وزن البطارية |
0.0037 كجم |
|
يحتوي على الزئبق |
<0.001% |
|
يحتوي على قرص مضغوط |
<0.002% |
الأبعاد والوزن
|
المعلمة |
قيمة |
|---|---|
|
الوزن الصافي للمنتج |
0.86 كجم |
|
ارتفاع منطقة المشاهدة |
92.4 ملم |
|
طول منطقة المشاهدة |
153.7 ملم |
الشهادات والامتثال
|
المعلمة |
قيمة |
|---|---|
|
إعلان CE |
1SBD240516C1000 |
|
شهادات UL |
NRAQ.E240320 |
|
شهادات cUL |
1SAA960000-1709 |
|
معلومات RoHS |
1SBD340002R0202 |
معلومات الطلب
|
المعلمة |
قيمة |
|---|---|
|
رقم تعريف المنتج الأوروبي |
3471522601971 |
|
الحد الأدنى للطلب |
قطعة واحدة |
|
طلب متعدد |
قطعة واحدة |
|
رقم التعرفة الجمركية |
85381000 |
