حل استبدال/ترقية Bently Nevada 330104-00-06-10-01-CN لسلسلة 3300 XL: انتقال سلس مضمون

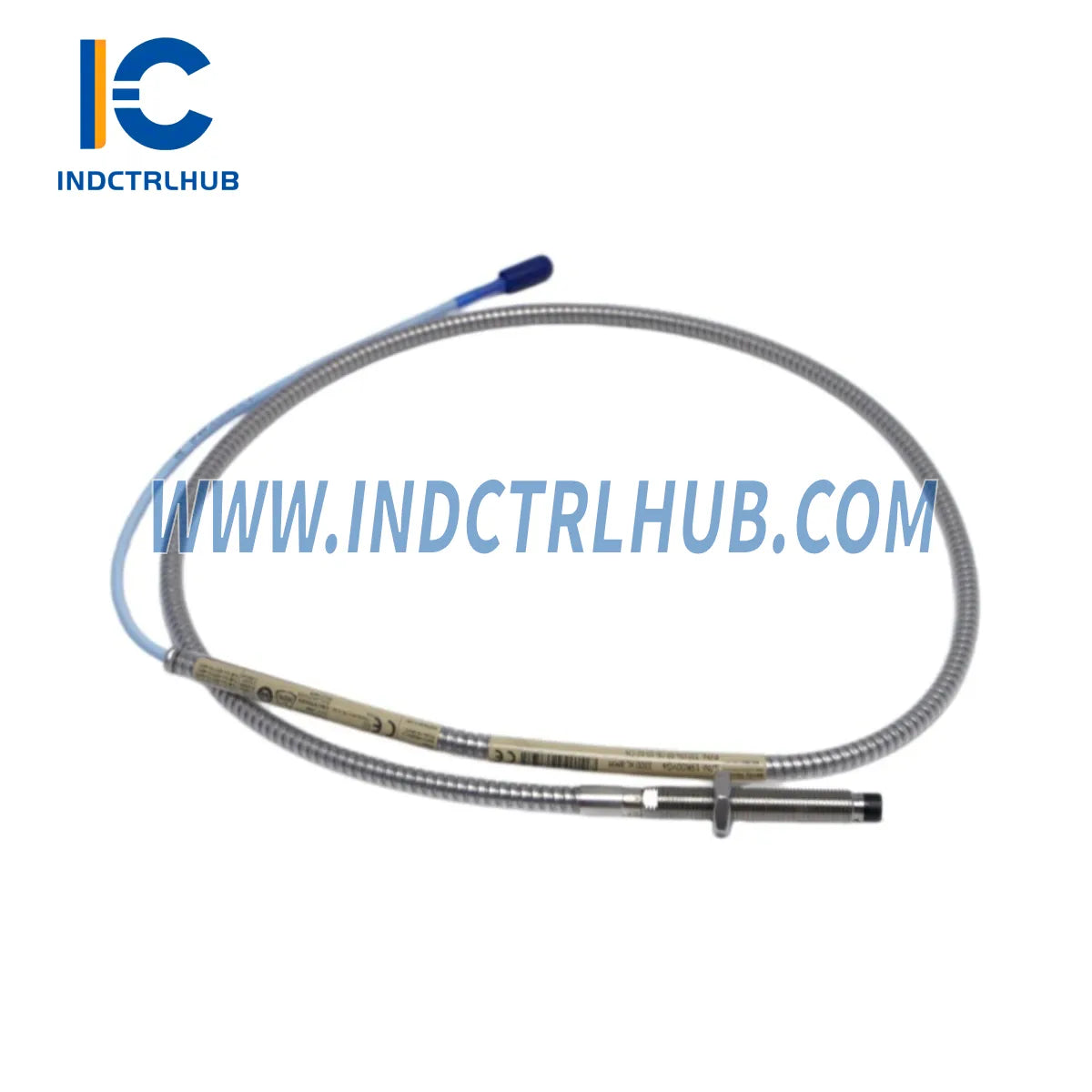

Bently Nevada 330104-00-06-10-01-CN هو مجس تقارب ميترى بقطر 8مم مصمم لنظام 3300 XL، وهو أحد أكثر منصات مراقبة الاهتزاز التي تعمل بتقنية التيار الدوامي انتشارًا في تطبيقات الآلات الدوارة حول العالم. سواء كنت تستبدل مجسًا تالفًا أو تقوم بتحديث بنية مراقبة الحالة القديمة، فإن هذا المجس يوفر توافقًا مثبتًا دون الحاجة إلى إعادة معايرة الإشارة على رفوف 3300 XL المتوافقة.
مصمم للتوربينات، الضواغط، المضخات، وصناديق التروس التي تعمل في بيئات صناعية قاسية، يحافظ 330104-00-06-10-01-CN على نفس خصائص جهد الفجوة، الحساسية، وتوصيل دبابيس الموصل كما في المواصفات الأصلية للشركة المصنعة الأصلية، مما يضمن عدم انقطاع نظام التحكم الموزع أو نظام السلامة أثناء الاستبدال.
جدول مقارنة التوافق
| المعلمة | قديم 330104-00-06-10-01-CN (الشركة المصنعة الأصلية) | بديل 330104-00-06-10-01-CN (ICH) |
|---|---|---|
| قطر المجس | 8مم | 8مم âœ?/td> |
| نوع الخيط | ميترية (M10×1) | ميترية (M10×1) âœ?/td> |
| الحساسية | 7.87 فولت/مم (200 مللي فولت/ميل) | 7.87 فولت/مم (200 مللي فولت/ميل) âœ?/td> |
| النطاق الخطي | 0.25 إلى 2.26 مم | 0.25 إلى 2.26 مم âœ?/td> |
| درجة حرارة التشغيل | -35°C إلى +177°C | -35°C إلى +177°C âœ?/td> |
| الموصل | موصل 3 دبابيس MIL-C-5015 | موصل 3 دبابيس MIL-C-5015 âœ?/td> |
| توافق النظام | 3300 XL، سلسلة 3500 | سلسلة 3300 XL، 3500 âœ?/td> |
| الضمان | يختلف (الشركة المصنعة الأصلية) | 12 شهرًا âœ?/td> |
حلول ترقية سلسة
نجاح الترحيل من نظام مجسات القرب 3300 XL القديم يتطلب أكثر من مجرد استبدال رأس المجس. عند استبدال النسخة القديمة بـ 330104-00-06-10-01-CN، تأكد من التحقق أو تحديث المكونات المصاحبة التالية في نفس الوقت للحفاظ على سلامة الإشارة والامتثال للنظام:
- كابل تمديد (4م مدرع): كابل التمديد Bently Nevada 330130-040-03-CN هو الوصلة المدرعة القياسية بطول 4 أمتار بين المجس والمحرك. تأكد من أن طول الكابل يتناسب مع مسافة الآلة قبل التثبيت.
- كابل تمديد (8م، 25مم): لتمديدات أطول بين المجس والمحرك، يوفر كابل التمديد Bently Nevada 330854-080-24-CN خيارًا مدرعًا بطول 8 أمتار مع توافق مع مجسات 25مم.
- كابل تمديد NSv (6.5م): إذا كان التثبيت الخاص بك يتضمن محركات سلسلة NSv، فإن كابل التمديد Bently Nevada 330930-065-00-CN يضمن توجيه الإشارة المتوافق مع الإصدارات السابقة.
- كابل التوصيل (8 قدم محمي): يربط Bently Nevada 16710-08 كابل التوصيل السائق برف المراقبة - تحقق من تدهور العزل أثناء أي استبدال للمجس.
- كابل التوصيل (15 قدم، 3 موصلات): للمسافات الأكبر بين الخزانة والميدان، يوفر Bently Nevada 16710-15 كابل التوصيل المدرع حلاً قويًا بثلاثة موصلات محمية.
- كابل التوصيل (25 قدم): يُعد Bently Nevada 16710-25 كابل التوصيل مثاليًا للتركيبات المجاورة لمقياس التسارع التي تتطلب مدى أطول.
- مراقب الاهتزاز (قناة واحدة): إذا كان مراقب الرف الخاص بك قديمًا أيضًا، يوفر Bently Nevada 1900/27 مراقب الاهتزاز بديلاً حديثًا بقناة واحدة بجهد 24 فولت تيار مستمر ومخرج 4-20 مللي أمبير.
- وحدة إدخال/إخراج بروكسيميتر بأربعة قنوات: لمستخدمي رف 3500، تُعتبر Bently Nevada 3500/40M مراقب بروكسيميتر الوحدة الموصى بها للإدخال/الإخراج لتتوافق مع المجس 330104 في ترقية النظام الكامل.
- بوابة الاتصال: حدّث طبقة جمع البيانات الخاصة بك باستخدام Bently Nevada 3500/92 بوابة الاتصال التي تتيح تكامل Ethernet Modbus TCP/IP مع نظام التحكم الموزع (DCS) أو SCADA الخاص بمصنعك.
- وحدة كشف السرعة الزائدة: أثناء تحديث النظام الكامل، تحقق من أن البرنامج الثابت لوحدة Bently Nevada 3500/54M لوحدة كشف السرعة الزائدة هو الإصدار المطلوب لقبول الإشارات من سلسلة المجسات المحدثة.
أسئلة شائعة حول إرشادات التحديث
س1: هل يمكنني تركيب 330104-00-06-10-01-CN دون إعادة معايرة سائق 3300 XL الخاص بي؟
نعم. يحافظ الجزء 330104-00-06-10-01-CN على نفس الحساسية (7.87 فولت/مم) والنطاق الخطي كما في الجزء الأصلي من الشركة المصنعة. لا يلزم إعادة معايرة السائق عند الاستبدال بنظام 3300 XL مماثل. ومع ذلك، يجب دائمًا إجراء فحص جهد الفجوة (عادةً حوالي 0.0 فولت تيار مستمر عند الفجوة الاسمية) بعد التثبيت للتأكد من الجلوس الصحيح.
س2: ما هو الإعداد الصحيح للفجوة الهوائية لهذا المسبار المترية 8 مم؟
الفجوة الأولية الموصى بها هي 1.0 مم (تقريبًا إخراج 0.0 فولت تيار مستمر). اضبط ضمن النطاق الخطي من 0.25 إلى 0.26 مم بناءً على قطر العمود والفولتية المستهدفة للفجوة كما هو محدد في وثائق المصنع الأصلي لآلتك.
س3: كابل التمديد الحالي لدي بطول مختلف - هل سيعمل؟
تم تصميم 330104-00-06-10-01-CN للاستخدام مع كابلات تمديد 3300 XL القياسية. يجب أن يطابق الطول الكلي لكابل النظام (جسم المسبار + التمديد) طول المعايرة الخاص بوحدة التشغيل. خلط أطوال الكابلات دون إعادة معايرة وحدة التشغيل سيؤدي إلى خطأ في القياس. راجع خيارات كابل التمديد أعلاه لاستبدالات بأطوال متطابقة.
س4: هل هذا المسبار متوافق مع رف سلسلة 3500؟
نعم، مع وحدة تشغيل Proximitor المناسبة. تدعم وحدة الإدخال/الإخراج 3500/40M مجسات 8 مم وهي التوصيلة الموصى بها لتركيبات رف 3500. تحقق من تكوين فتحة الرف قبل الطلب.
س5: كيف أتعامل مع قيود المساحة المادية عند التحديث في حاوية محمل ضيقة؟
يستخدم 330104-00-06-10-01-CN خيطًا متريًا قياسيًا M10×1 مع جسم مسبار مدمج. إذا كانت المساحة محدودة، فكر في استخدام تركيب عكسي. تواصل مع فريقنا الفني لحلول الحوامل المخصصة أو راجع دليل تركيب 3300 XL لمواصفات الحد الأدنى للمساحة.
س6: ما الوثائق المرفقة مع مسبار الاستبدال؟
يتم شحن كل وحدة مع شهادة معايرة، ودليل التثبيت، ووثائق تتبع المواد. تتوفر أوراق بيانات فنية مكافئة للمصنع الأصلي عند الطلب.
ضمان الضمان
كل Bently Nevada 330104-00-06-10-01-CN يتم توريده من Industrial Control Hub مدعوم بضمان شامل لمدة 12 شهرًا من تاريخ الشحن. يغطي ضماننا:
- ✔ عيوب التصنيع وفشل المواد في ظروف التشغيل العادية
- ✔ انحراف إشارة الإخراج يتجاوز ±1% من الحساسية المحددة
- ✔ سلامة التوصيل وإنهاء الكابلات
- ✔ استبدال مجاني أو استرداد كامل خلال فترة الضمان
- ✔ دعم فني من مهندسي الأتمتة الصناعية طوال فترة الضمان
تتم معالجة مطالبات الضمان خلال 3 أيام عمل. فقط تواصل مع فريقنا برقم طلبك ووصف موجز للمشكلة. نقوم بشحن وحدات بديلة قبل استلام الجزء المعطل للحسابات المؤهلة لتقليل وقت التوقف.
مدة التسليم: يتم شحن الوحدات المتوفرة في المخزون خلال يومي عمل. التكوينات المخصصة أو الطلبات الكبيرة: 7 إلى 5 أيام عمل. تتوفر خيارات الشحن السريع DHL/FedEx للحالات الطارئة لإيقاف المصنع.
