Product Description
🔹 Algemene Inligting
|
Vervaardiger |
Yokogawa |
|---|---|
|
Model/Deelnommer |
YS1700 S2 |
|
Beskrywing |
Programmeerbare Aanduidingsbeheerder |
🔹 Beskrywing Opsomming

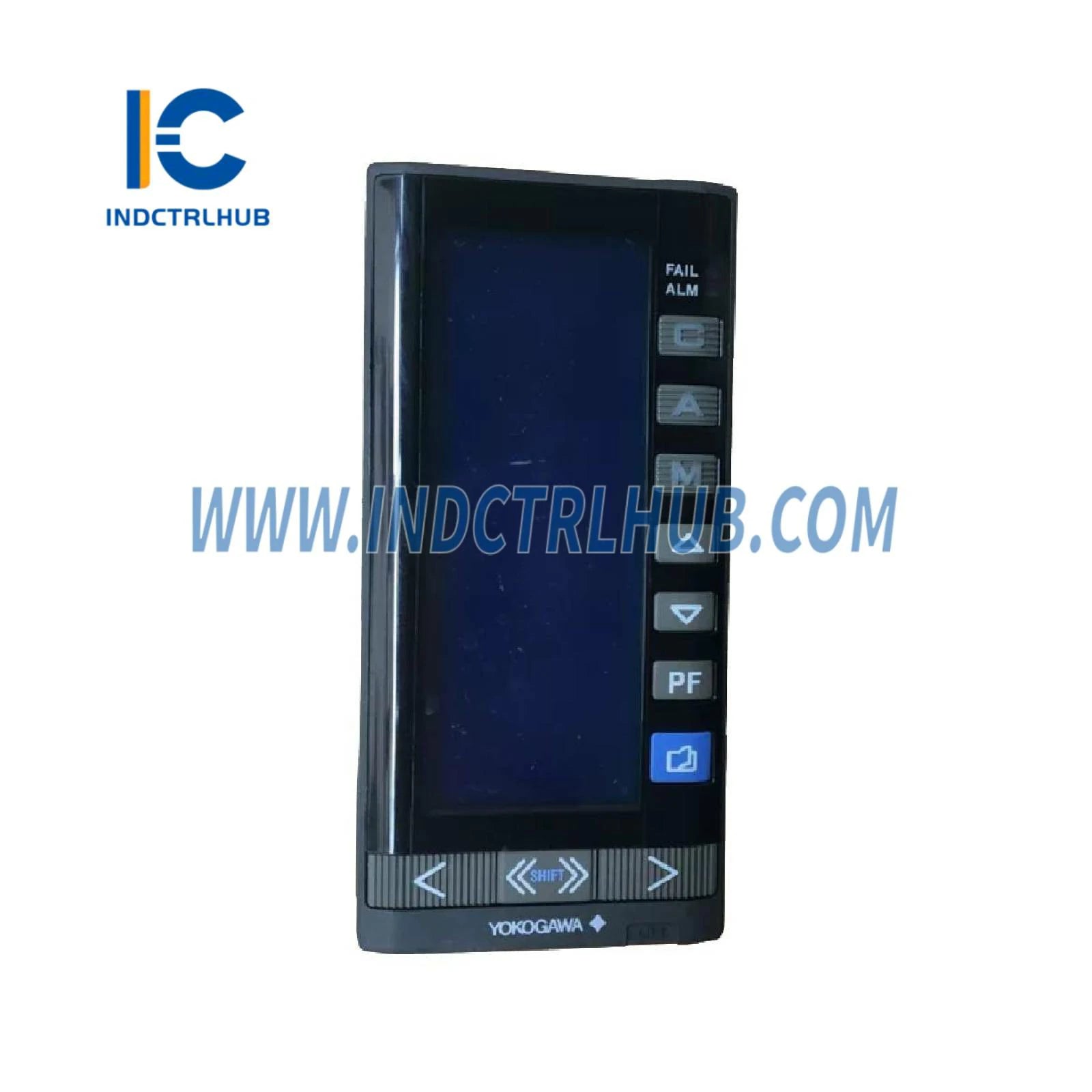

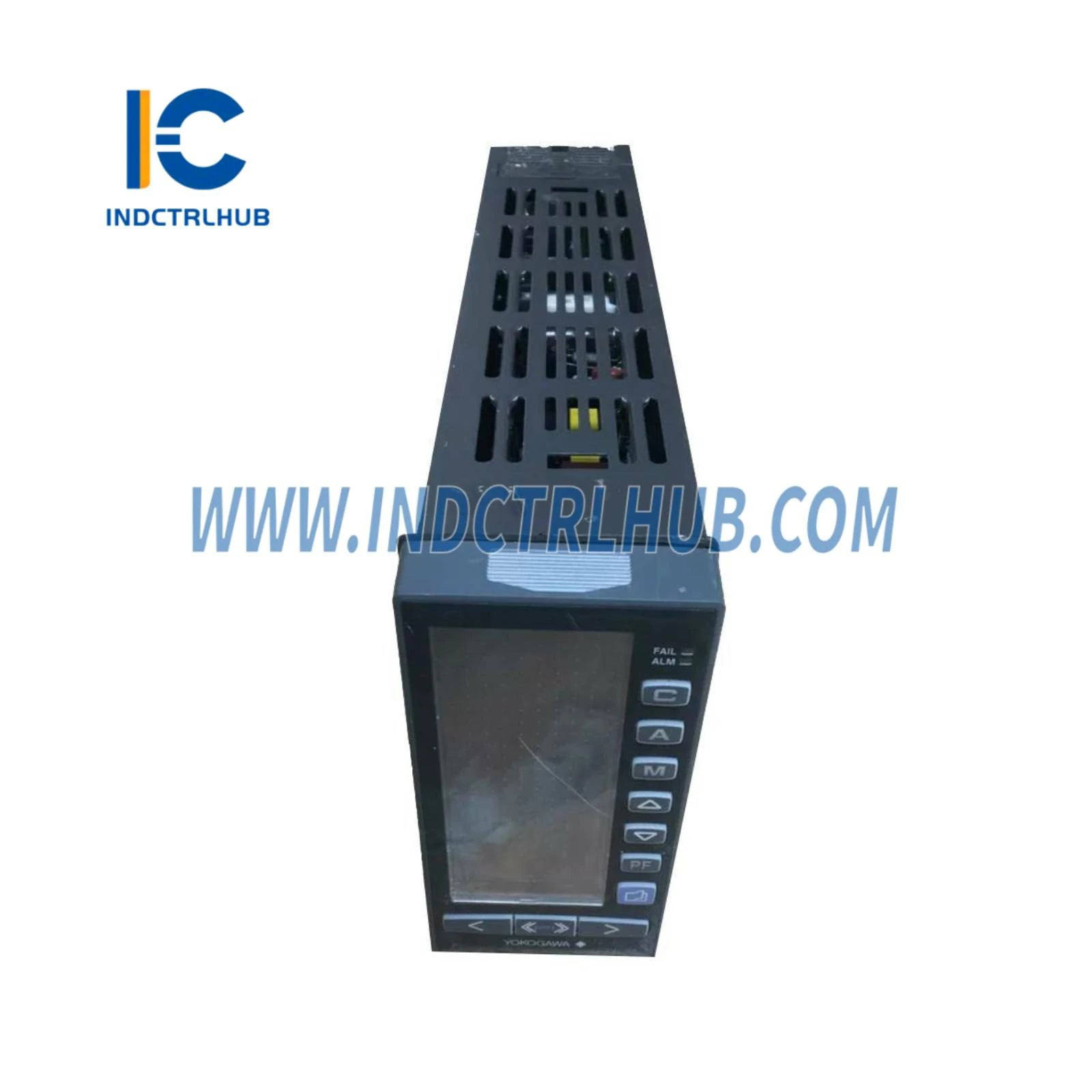

Die YS1700 S2 is 'n hoë-prestasie programmeerbare aanduidingsbeheerder ontwerp vir prosesoutomatiserings-toepassings. Dit ondersteun buigsame kragvoorsieningsopsies, hoë akkuraatheid in analoog inset/uitset, en direkte insetvermoëns. Die eenheid bied verskeie kommunikasieprotokolle en is opsioneel versoenbaar met YS100 en YS80 reekse vir naatlose integrasie.
🔹 Standaard Spesifikasies
|
Item |
Spesifikasie |
|---|---|
|
Omgewingstemperatuur |
23°C ±2°C |
|
Relatiewe Vogtigheid |
50% ±10% |
|
Kragvoorsiening (S2 weergawe) |
24 V DC ±10% of 100 V AC ±10%, 50/60 Hz |
|
Alternatiewe Kragopsie |
135 V DC ±10% of 220 V AC ±10%, 50/60 Hz (vir Agtervoegselkode -1) |
|
Opwarmtyd |
1 minuut (3 minute vir direkte inset) |
|
Afmetings (H x B x D) |
144 × 72 × 250 mm |
|
Gewig |
1.6 kg |
🔹 Elektriese spesifikasies
|
Parameter |
Spesifikasie |
|---|---|
|
I/O Omskakelakkuraatheid |
- 1 tot 5 V insette: ±0.1% van die bereik- Direkte insette: ±0.5% of ±(2 × kaartakkuraatheid + 0.1%) |
|
Analoog Spanninguitset (Hoofeenheid) |
±0.1% van die omvang |
|
Analoog Spanninguitset (Uitbreibare I/O) |
±0.2% van die bereik |
|
Analoog Stroomuitset |
±0.2% van die bereik |
|
Toelaatbare Insetspanning |
±30 V DC, –0.5 tot 4 V DC, +40 mA DC (afhangende van invoertipe) |
🔹 Kragverbruik
|
Kragbron |
Verbruik |
|---|---|
|
AC (100 V)/DC (24 V) |
750 mA (20–132 V DC), 30 VA (80–138 V AC) |
|
220 V AC |
110 mA (120–340 V DC), 30 VA (138–264 V AC) |
🔹 Isolasie en Weerstandspanning
|
Toetspunte |
Weerstandspanning |
|---|---|
|
Invoer/Uitvoer na Aarde (agtervoegsel -x0x, -x1x, -x2x) |
1000 V AC vir 1 min |
|
Invoer/Uitvoer na Aarde (agtervoegsel -x3x, -x4x, -x5x) |
500 V AC vir 1 min |
|
Kragvoorsiening (L, N) na I/O en Aarde |
3000 V AC vir 1 min |
|
Kragvoorsiening (L, N) na Aarde |
1500 V AC vir 1 min |
|
Isolasieweerstand |
≥ 100 MΩ @ 500 V DC |
🔹 Model- en Agtervoegselkodes
|
Kategorie |
Kode |
Beskrywing |
|---|---|---|
|
Model |
YS1700 |
Programmeerbare Aanduidingsbeheerder |
|

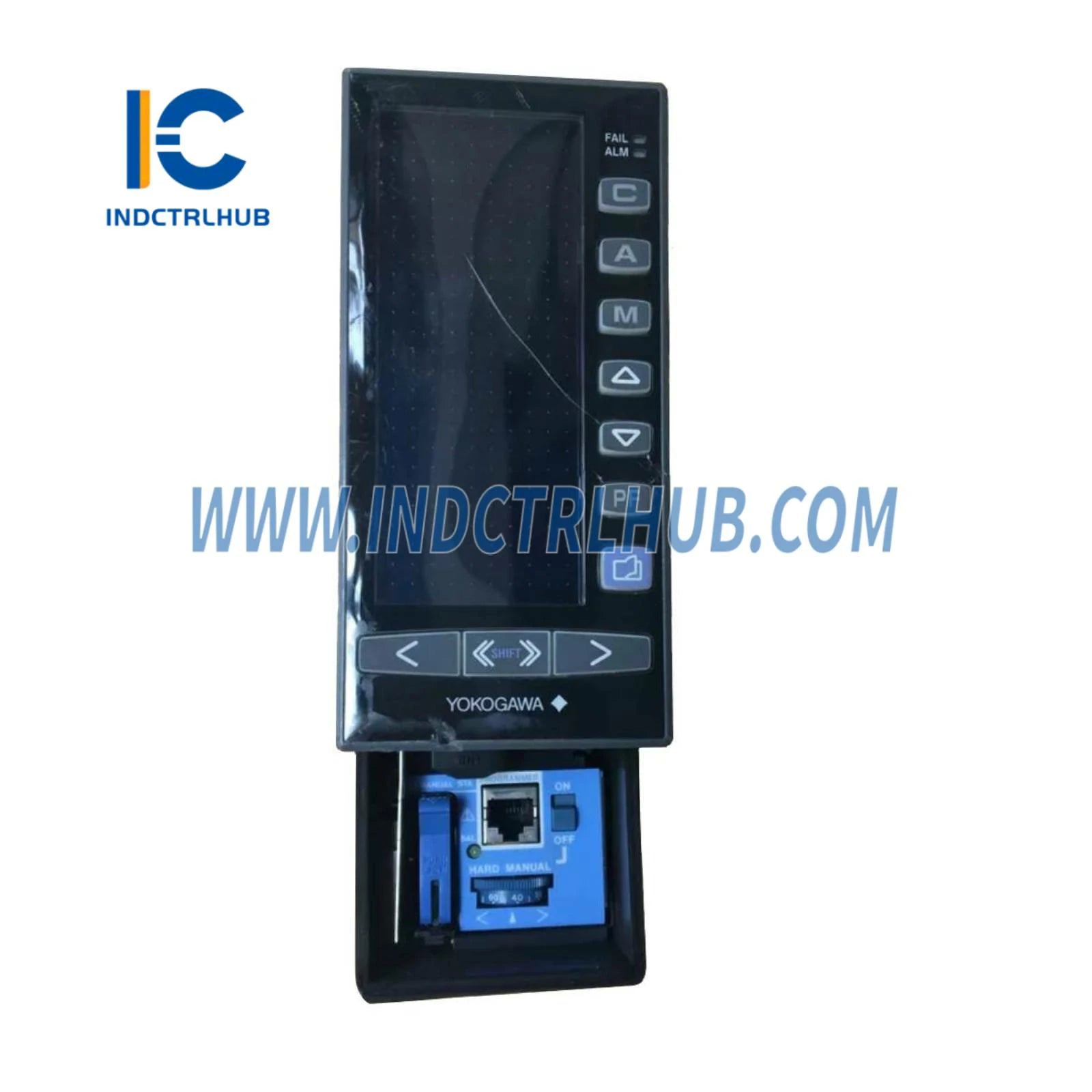

Handmatige Opsie |
-1 / -2 |
Met / Sonder harde handmatige eenheid |
|
Tipe |
0–5 |
Basies / Verenigbaarheid met YS100, YS80, EBS, I, EK, HOMAC, ens. |
|
Kragtoevoer |
0 / 1 |
100 V AC, 24 V DC / 220 V AC |
|
Direkte Inset |
/A01–/A08, /DF |
Verskeie insettipe (mV, TC, RTD, potensiometer, sender, frekwensie, ens.) |
|
Kommunikasie |
/A31, /A32, /A34 |
RS-485, DCS-LCS, Ethernet (Modbus/TCP) |
|
Sertifiserings |
/FM, /CSA |
FM- en CSA-goedkeurings vir nie-besmettende Klas I, DIV 2 |
