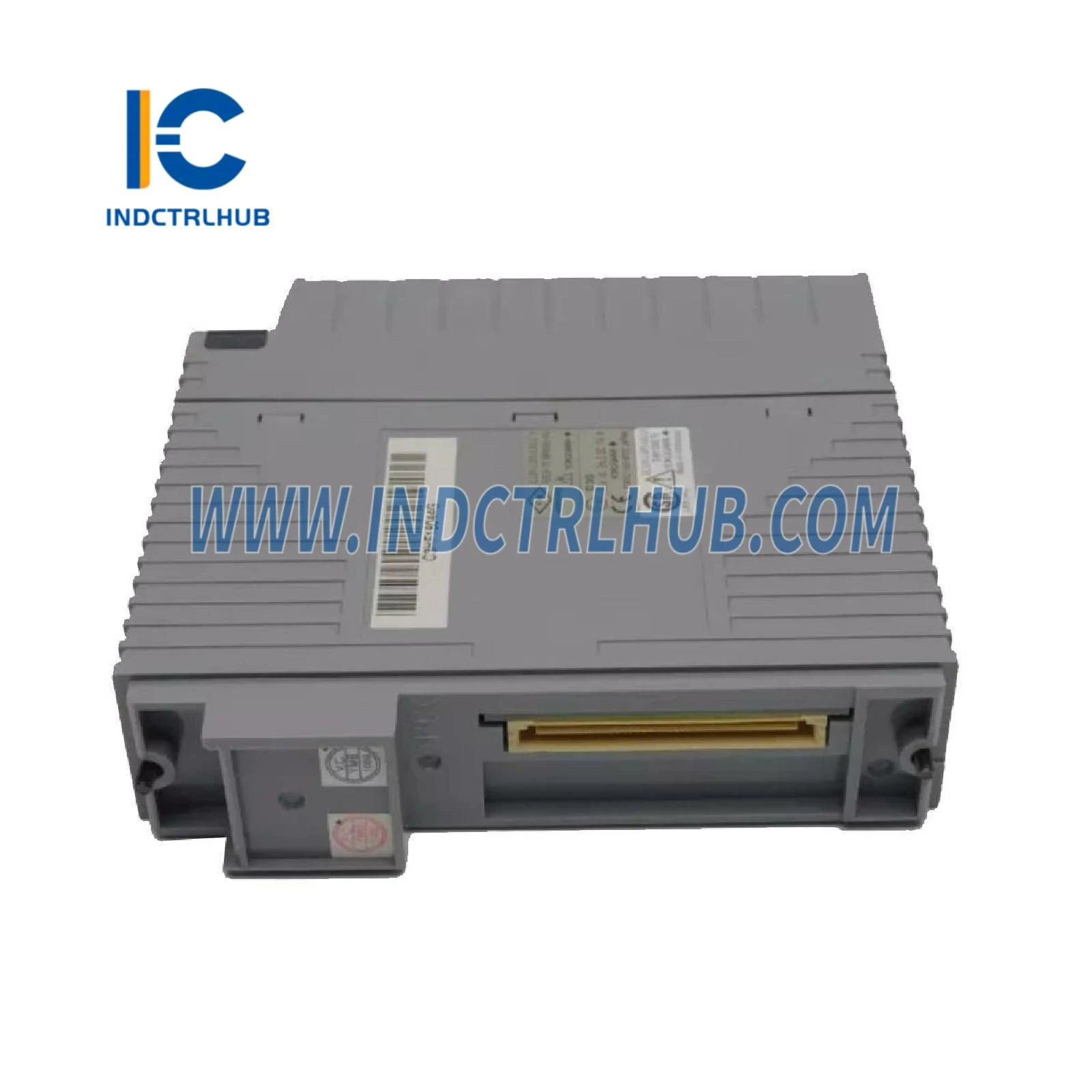

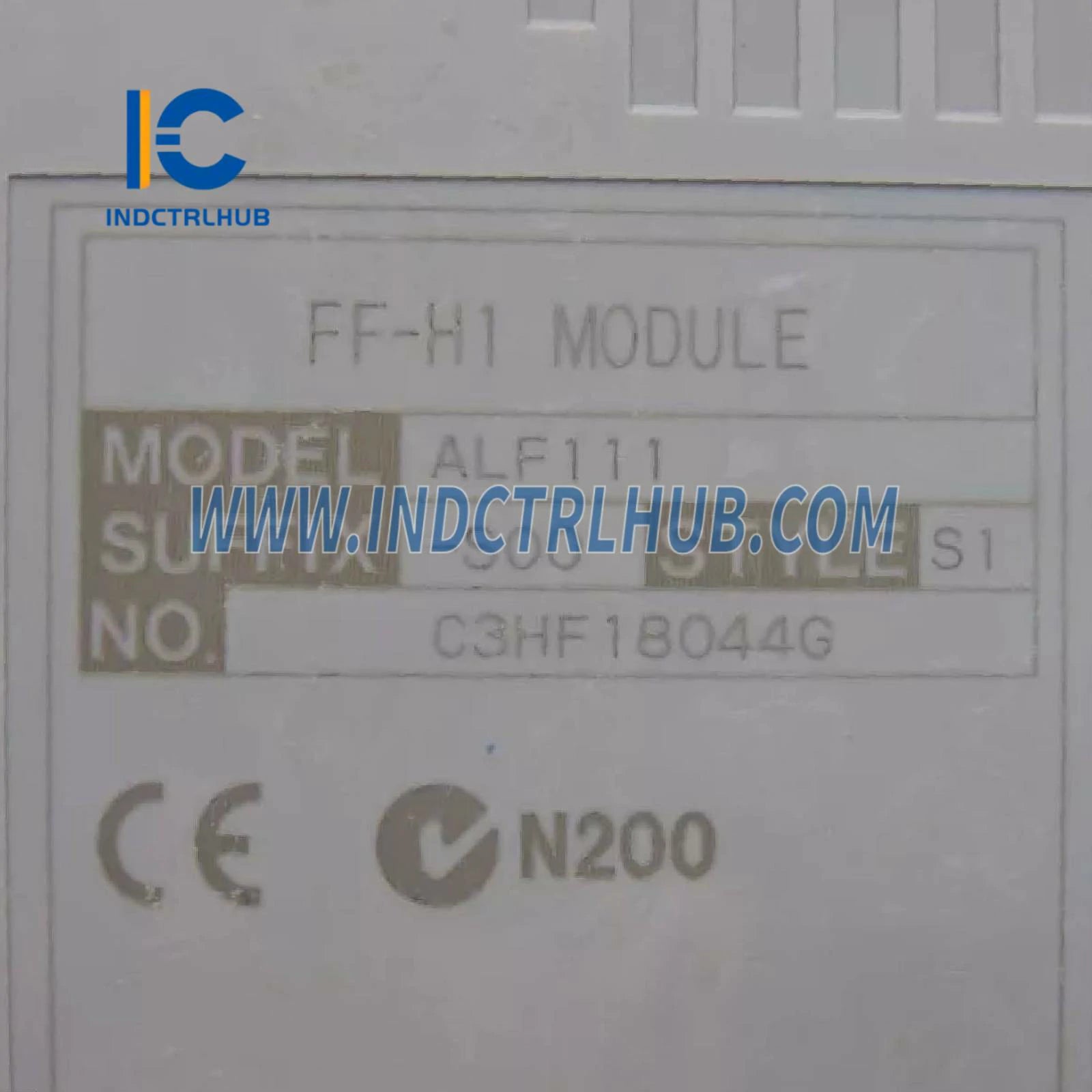

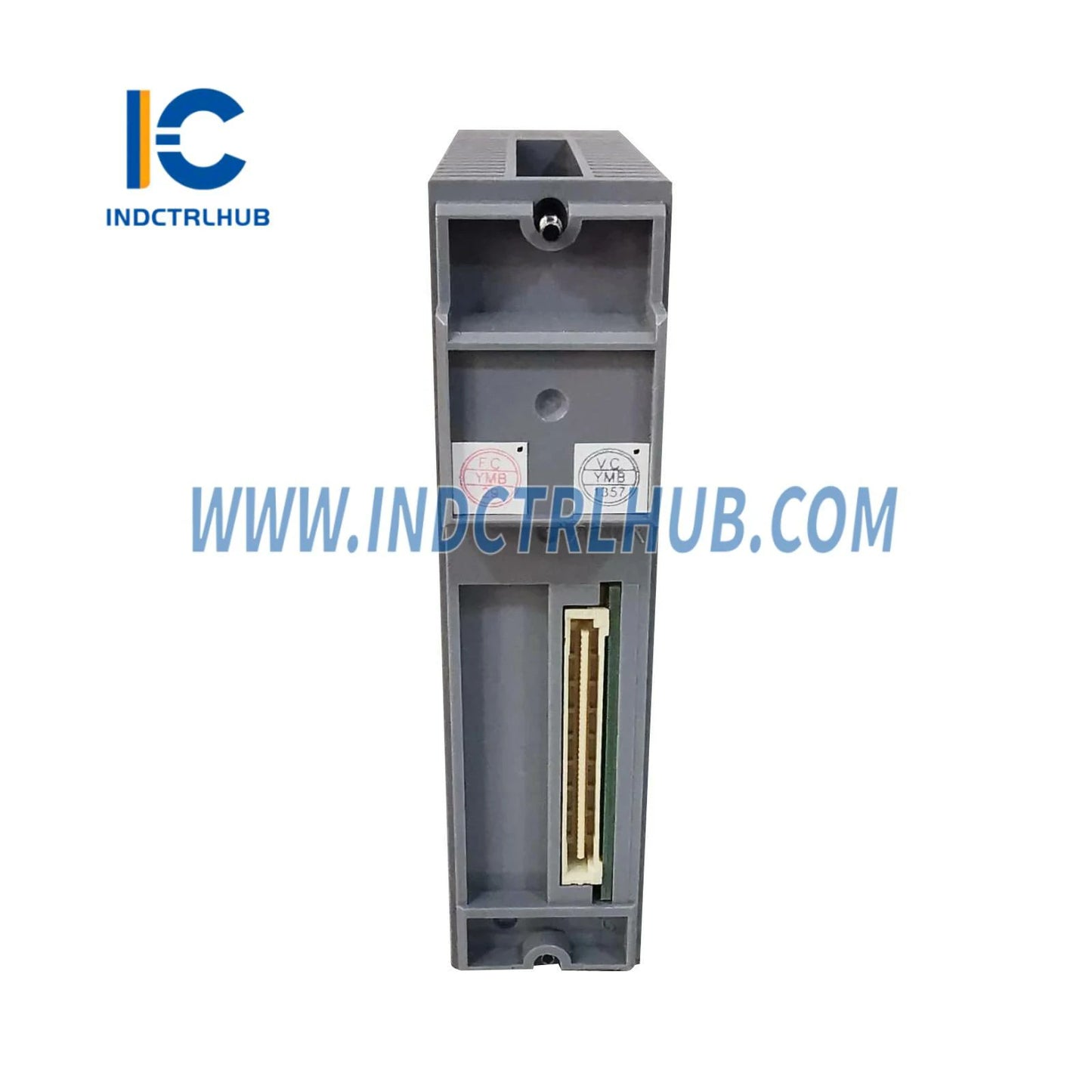

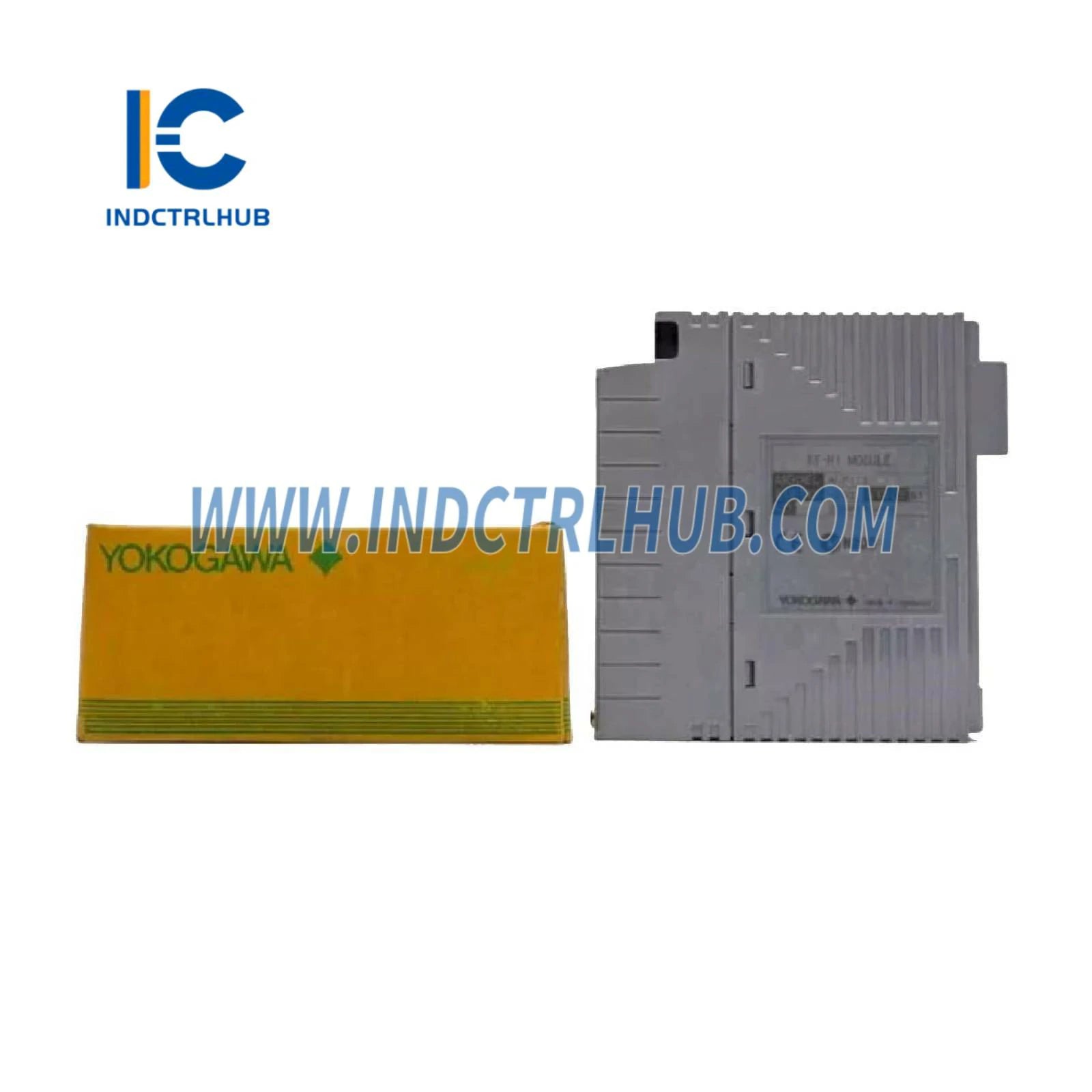

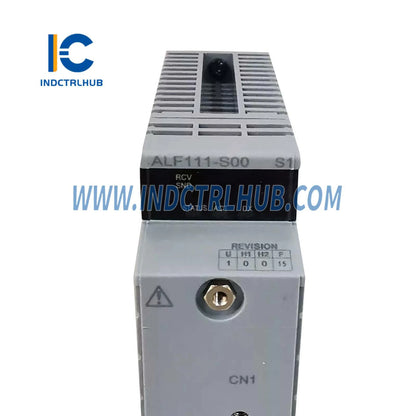

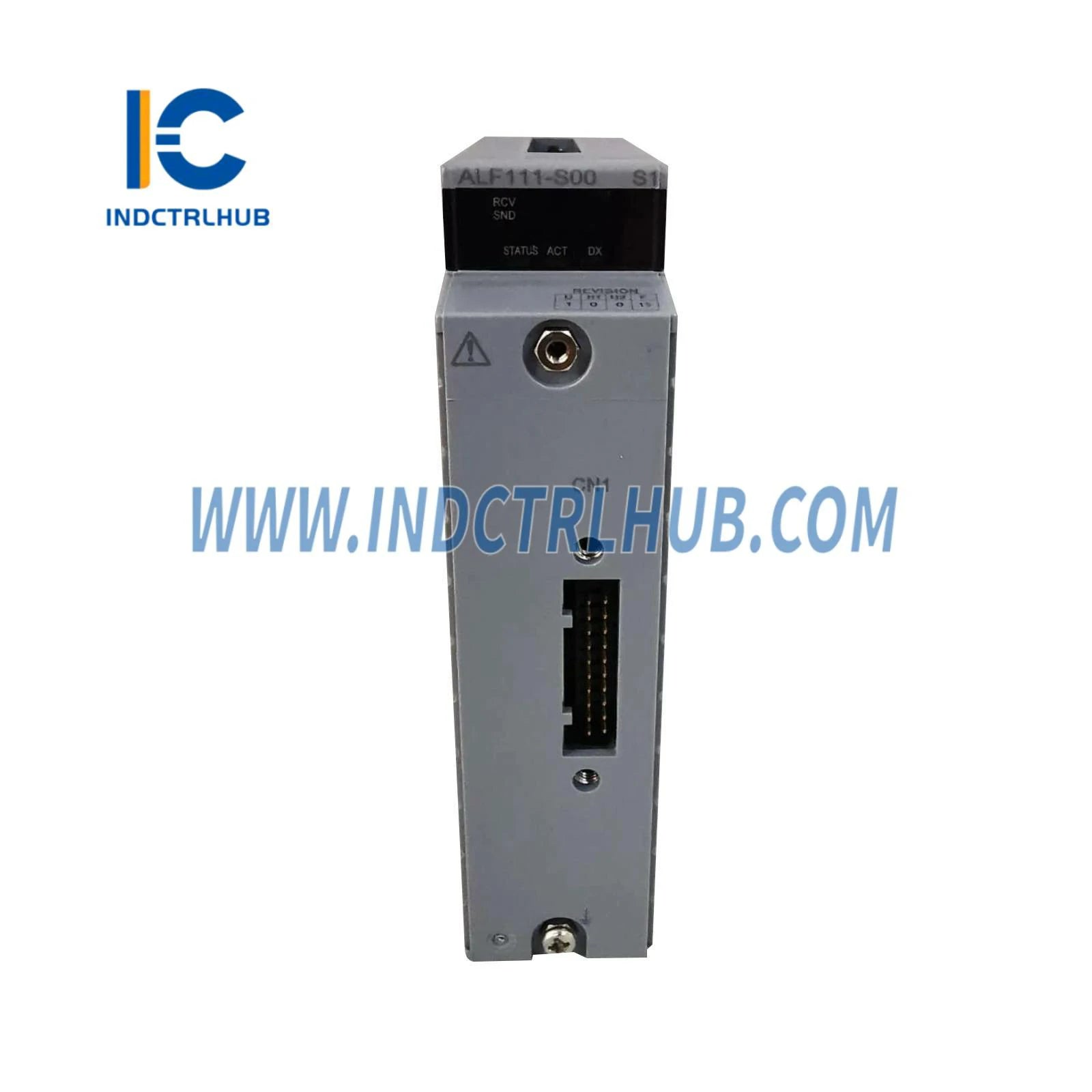

Yokogawa ALF111-S00 S1 Foundation fieldbus Kommunikasie Module
Yokogawa ALF111-S00 S1 Foundation fieldbus Kommunikasie Module
Manufacturer: Yokogawa
Product No.: ALF111-S00 S1
Condition:1000 in stock
Product Type: Fondasiebus Kommunikasie Module
Product Origin: Japan
Payment: T/T, Western Union
Weight: 400g
Shipping port: Xiamen
Warranty: 12 months
- 24/7 Ondersteuning
- 30-dae Terugsendings
- Vinnige Versending
Produk Oorsig
- Die Yokogawa ALF111-S00 S1 is 'n Foundation Fieldbus Kommunikasie Module ontwerp vir N-IO/FIO stelsels. Dit fasiliteer kommunikasie tussen veldbeheerstasies (FCS) en Foundation Fieldbus (H1) voldoenende toestelle, soos senders en klepposisieerders, en tree op as 'n Link Active Scheduler (LAS) om data-uitruiling te bestuur.
Tegniese Spesifikasies
- Die ALF111-S00 S1 Foundation Fieldbus Kommunikasie Module het die volgende spesifikasies:
| Item | Spesifikasie |
|---|---|
| Modelleerder | ALF111 |
| Koppelvlak | Foundation Fieldbus (lae spoed spanningsmodus), 4 poorte (1 segment (*1) per poort) |
| Oordragspoed | 31.25 kbps |
| Weerstandspanning | Van veld na stelsel: 1500 V AC/minuut Tussen primêre kant en sekondêre kant: 1500 V AC vir 1 minuut Tussen kanaal en kanaal: 1500 V AC vir 1 minuut |
| Busverbinding (Eksterne Verbinding) | Drukklem terminaalblokke (verwyderbare terminaalblok met ingeboude terminators wat aan/af geskakel kan word) Verbind met terminaalborde via 'n toegewyde kabel |
| Installasie-metode | Gemontseer op ANB10_, ANB11_, AFV30_, AFV40_, A2FV50_, of A2FV70_ |
| Aantal Kontrole I/O Kanale (*2) | Max. 48 punte/segment (Voldoen aan hoë- en mediumspoed skandering siklus deur tot 6 punte van I/O punte as hoëspoed skandering tipe op die ER bus te spesifiseer) |
| Aantal Fieldbus-toestelle | Max. 32 eenhede per segment (*3) (ALF111 tel as een eenheid) (*4) |
| Kommunikasie-funksies | LAS-funksie, Klokmeester-funksie |
| Dubbel-Redundansie | In staat gestel om twee eenhede van ALF111 wat in die aangehegte gleuwe in dieselfde nodus-eenheid geïnstalleer is, op te stel |
| Stroomverbruik | 0.5 A of minder |
| Gewig | Ongeveer 0.40 kg |
Model en Agtervoegsel/Opsiekodes
Die ALF111-S00 S1 sluit die volgende konfigurasie besonderhede in:
| Kategorie | Besonderhede |
|---|---|
| Modelleerder | ALF111 Foundation Fieldbus Kommunikasie Module (N-IO/FIO) |
| Agtervoegselkodes |
|
_
_
