Produk Oorsig

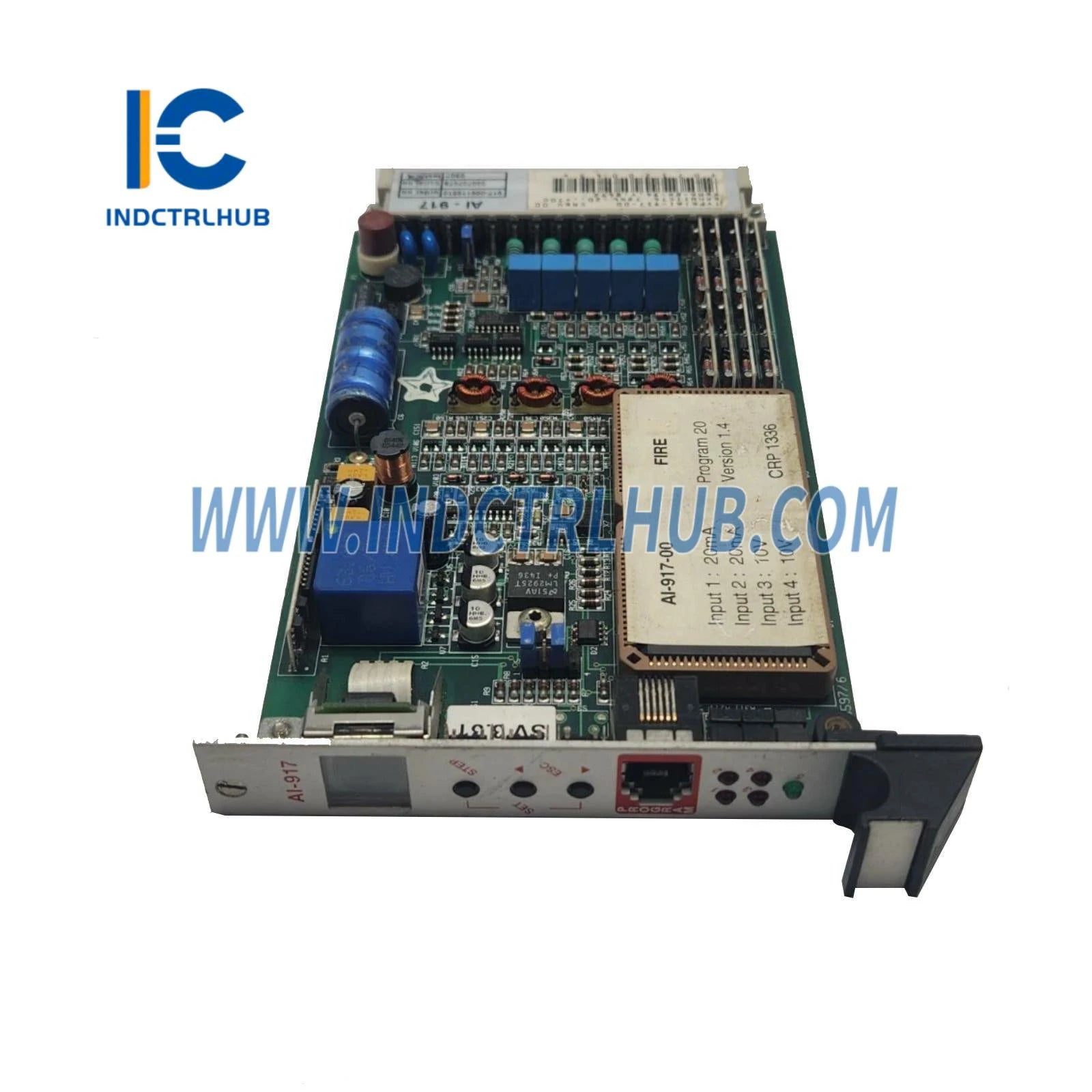

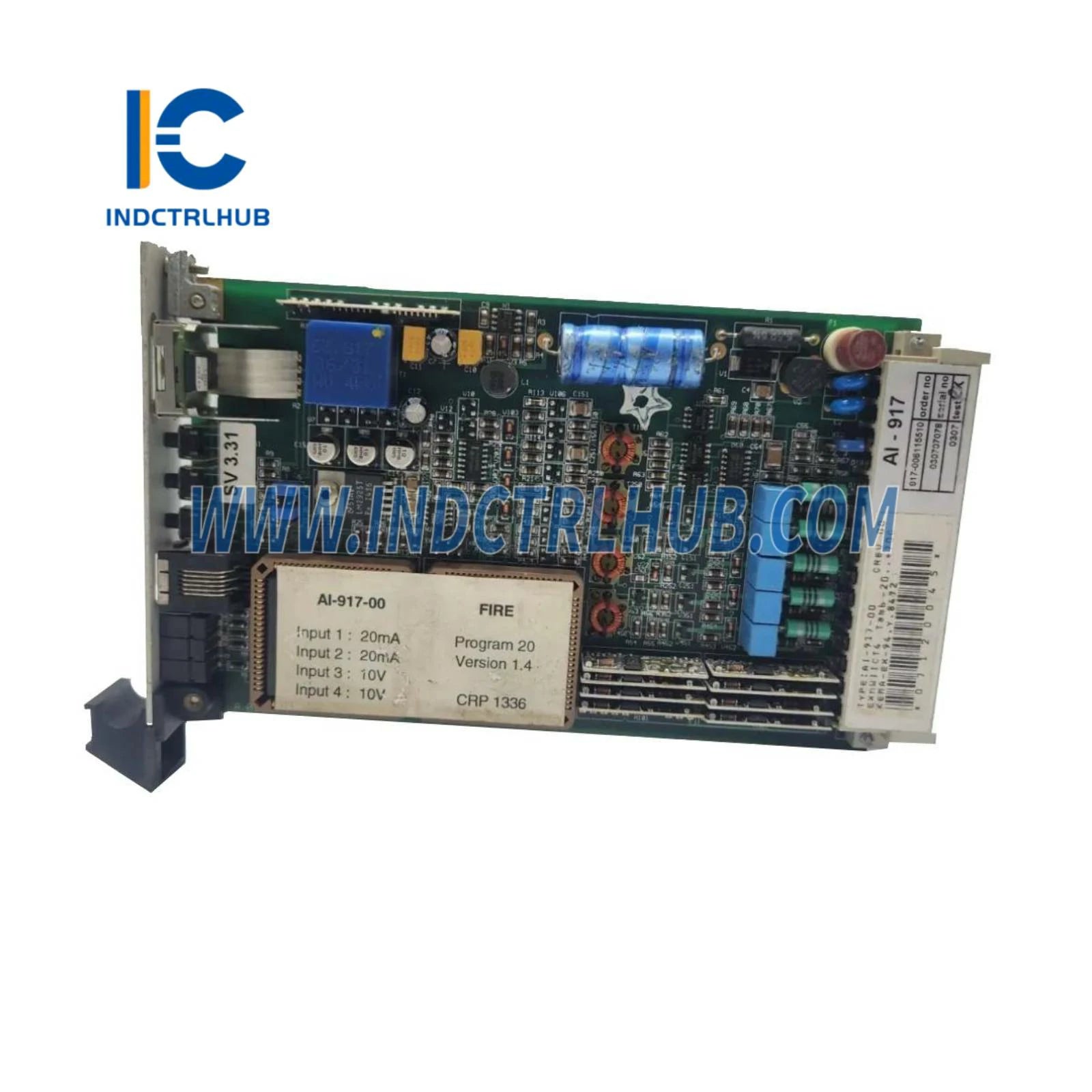

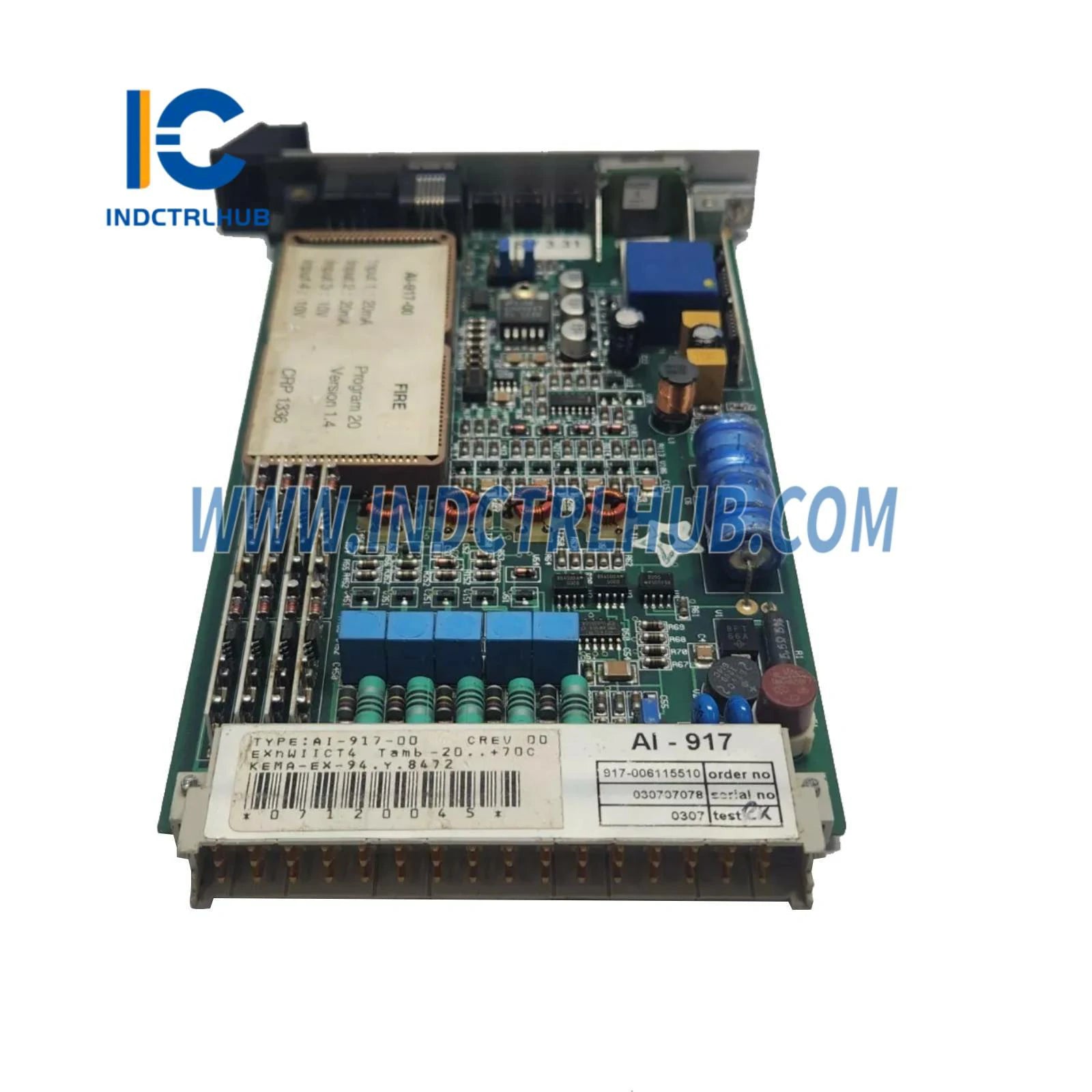

Die Yokogawa AI-917-00 is 'n Analoge Invoer Module ontwerp om 4 analoge insette te verwerk en 4 uitsette te verskaf. Gehuisves in 'n enkele Euro formaat, ondersteun dit beide stroom- en spanningsinsette en beskik oor programmeerbare funksionaliteit, wat dit 'n kompakte en veelsydige oplossing maak vir industriële beheertoepassings.
Tegniese Spesifikasies
Die AI-917-00 Analoge Invoer Module het die volgende spesifikasies:
| Item | Spesifikasie |
|---|---|
| Model | AI-917-00 |
| Aantal insette | 4 |
| Aantal uitsette | 4 |
| Grootte | Enkel Euro formaat 4TE (160 x 100 x 20 mm) |
| Verbindingsstuk | DIN 41612 Bauform F 48p |

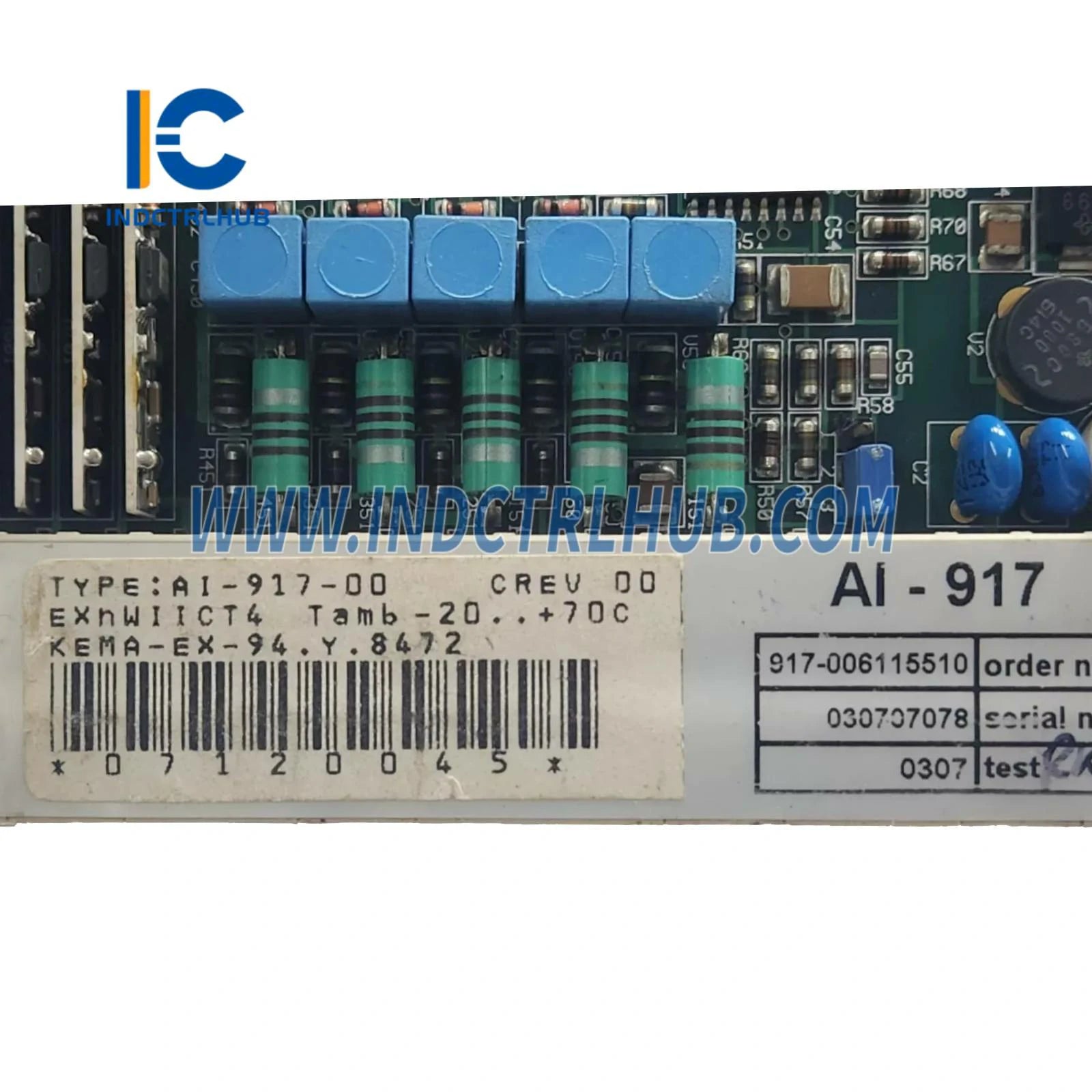

| Identifikasie | AI-917 aan die voorkant |
| Temperatuur (Werkend) | -10 tot +60 °C |
| Temperatuur (Berging) | -25 tot +85 °C |
| Relatiewe Vogtigheid | Maks. 75%, geen kondensasie |
| EMV | EN 61000-6-2 Immuniteit EN 61000-6-4 Uitsending Met 'n EMC-stelselomhulsel |
| Skok | 15g, 11 ms |
| Vibrasie | 10-55 Hz 0.075 mm, 57-150 Hz 1 g (0.076-0.011 mm) |
| Invoer |
Stroom: 0 - 20 mA, 50 Ω (maks. 50 mA) Spanning: 0 - 10 V, 5.5 kΩ (maks. 30 V) |
| Skakelaars | (3) deels programmeerbaar |
| Stabiliteitsfout | < 0.1% / 10°C |
| Nauwkeurigheid | ± 0.2% ± 1 bit |
| Resolusie | 1024 punte oor 21.6 mA / 10.8 V (10 bits) |
| LED Toets | 18-30 V / 3.5-6 mA |
| Klok | Klokpulse van MC-573, vlak 0/11 V |
| Uitset | Pulse logika Huidige Pulses: 500 mA Kapasiteit: 10 eenheidsladinge |
| Statusaanwysing | Programmeerbare LED's |
| Data | 8-bis seriële data, vlak 0/11 V |

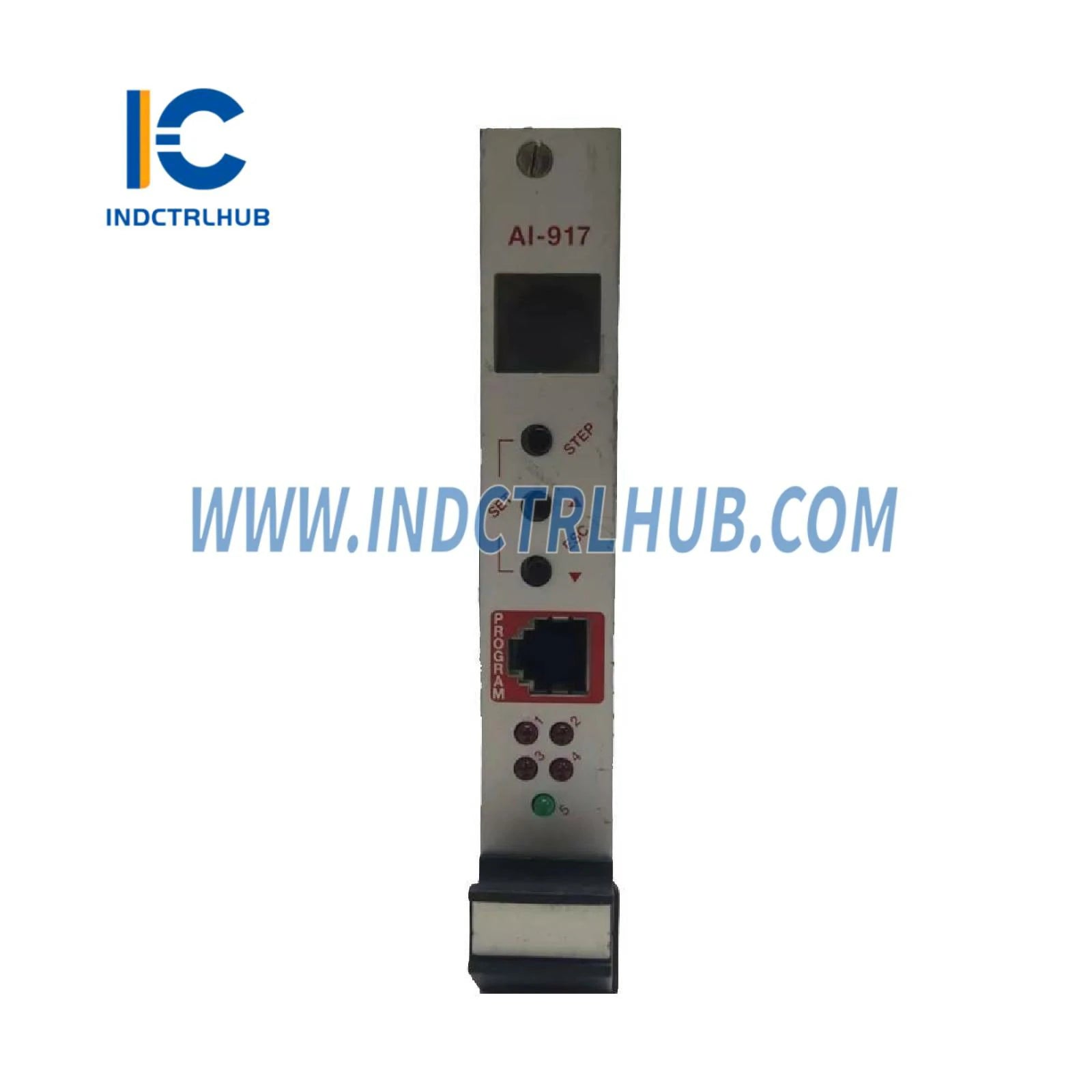

| Vertoning | LCD, programmeerbaar 2 Rye: Eerste ry - numeriese waarde, Tweede ry - 1 alfa, 2 numeriese karakters |
| RS232 Seriële Koppelvlak | Slegs vir programmering (adapterkabel nodig) |
| Voortplanting |
Opstarttyd: 8 s Programmasiklus: 40 ms (programafhanklik) Vertraging: Programmeerbaar |
| Voorsiening |
Veldvoorsiening: 18-30 Vdc (golf < 1 V top-top), 70 mA (24 V) Logika Voorsiening: 20 Vdc, 10 mA Kloksein: 'n Spanningsimpuls |
| Isolasie | Analoog stroombaan 0.5 kV (toets) |
| Verstrooiing | 2 W |
