Product Description

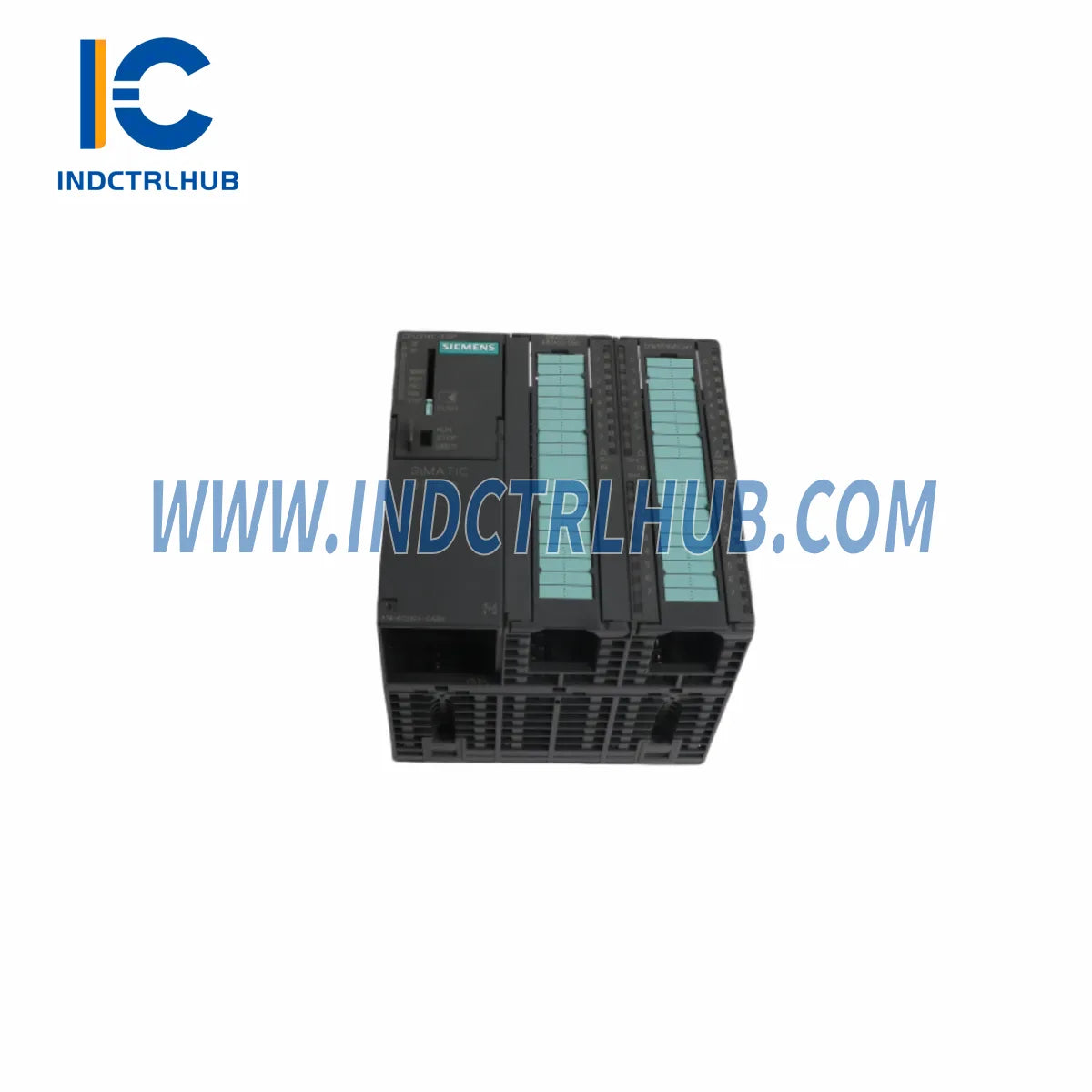

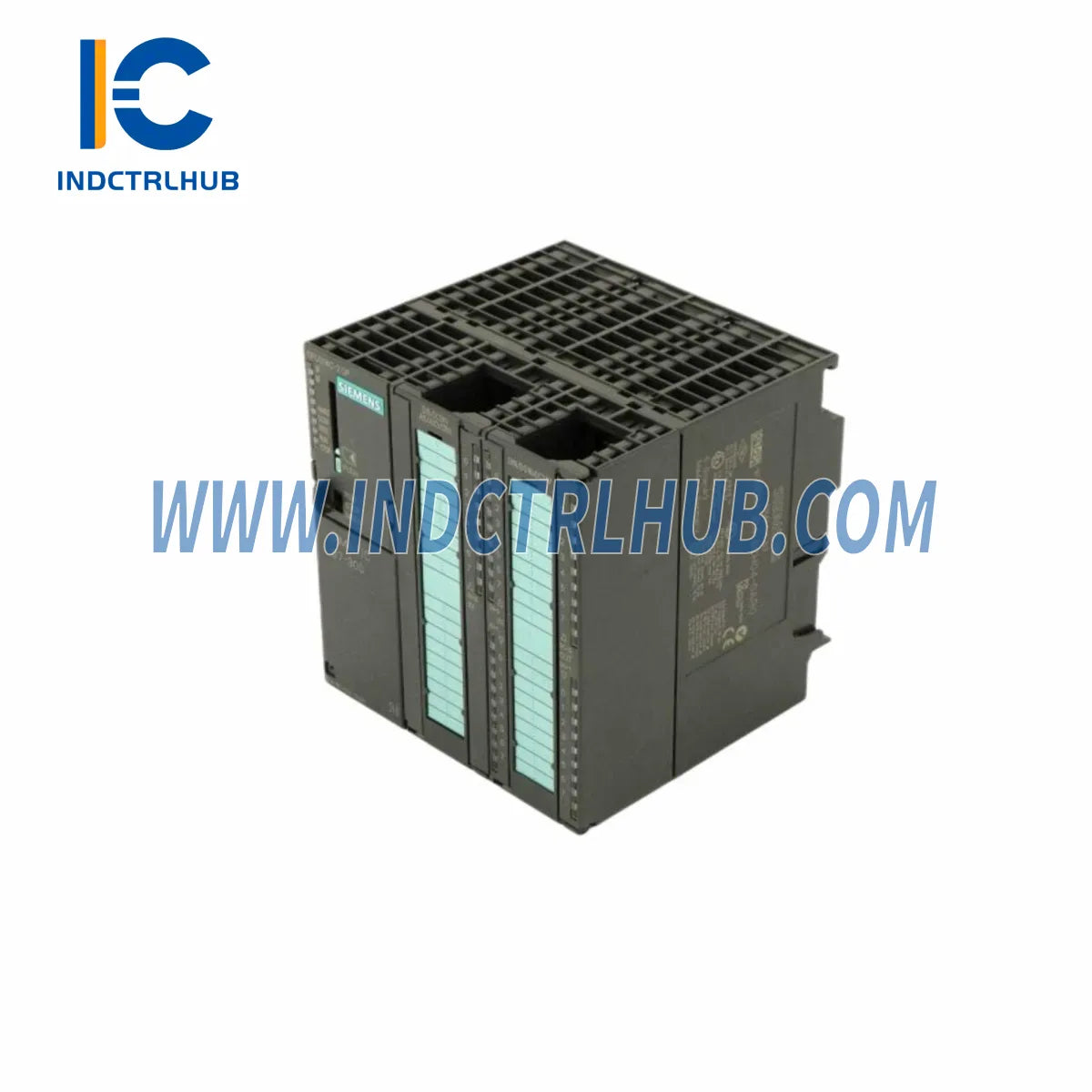

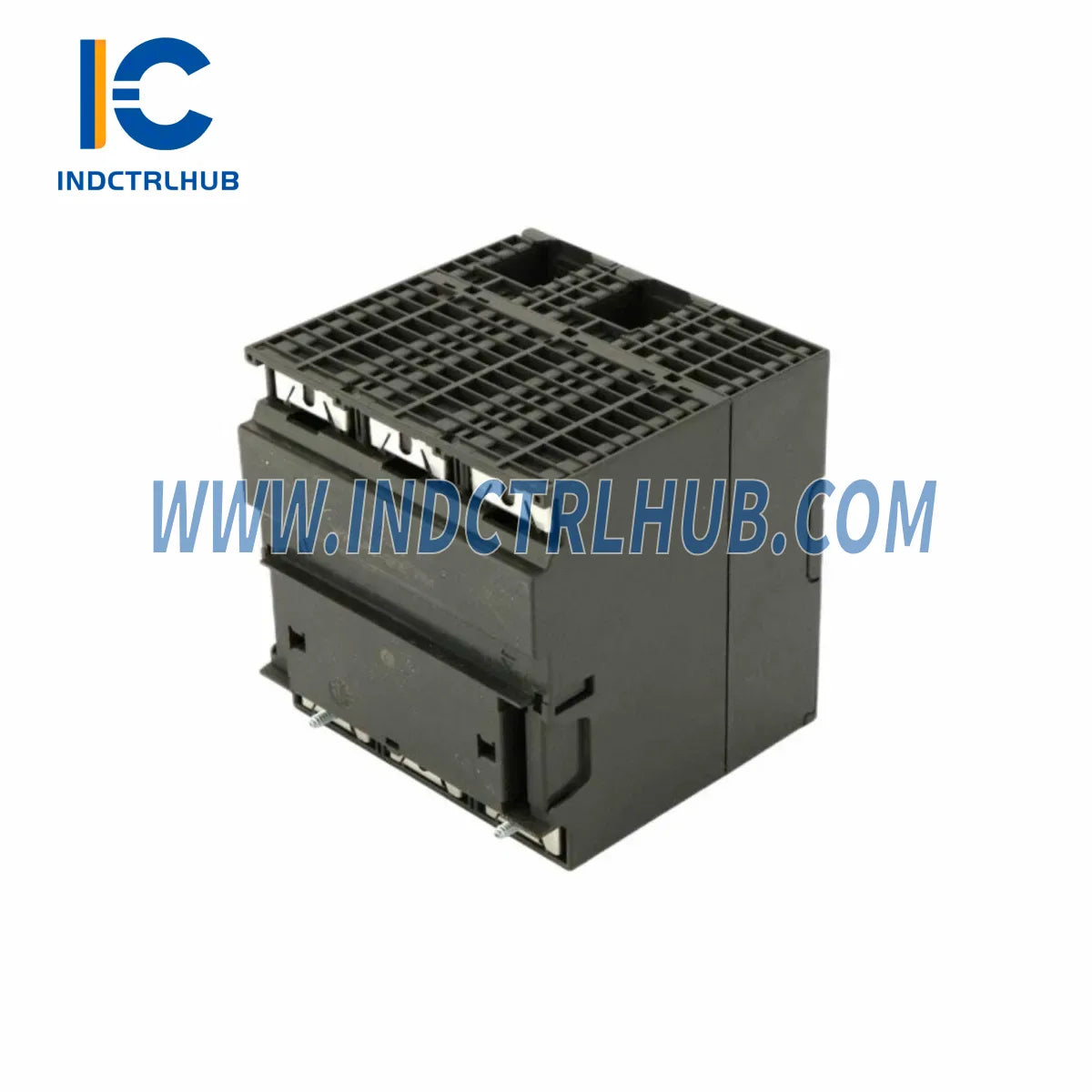

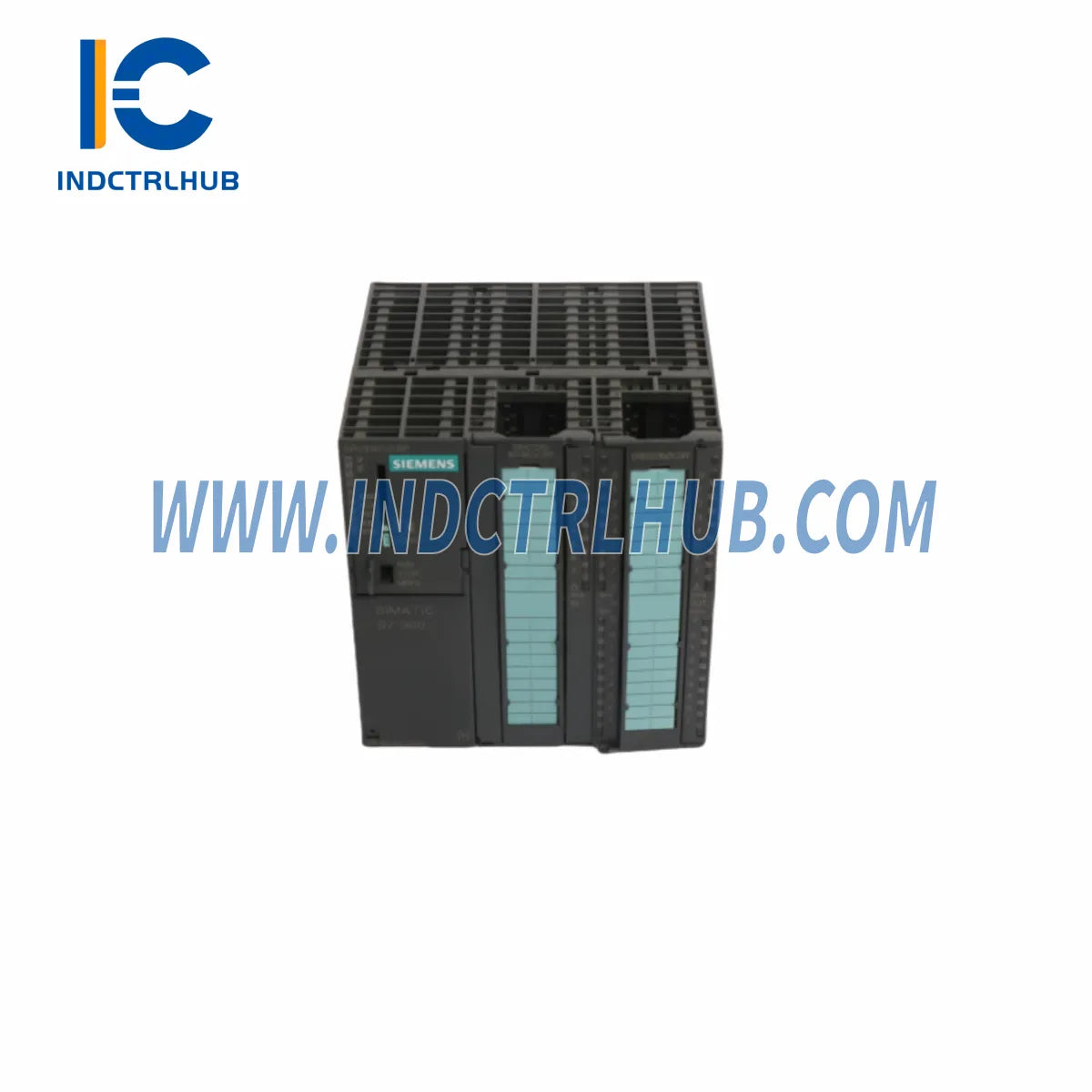

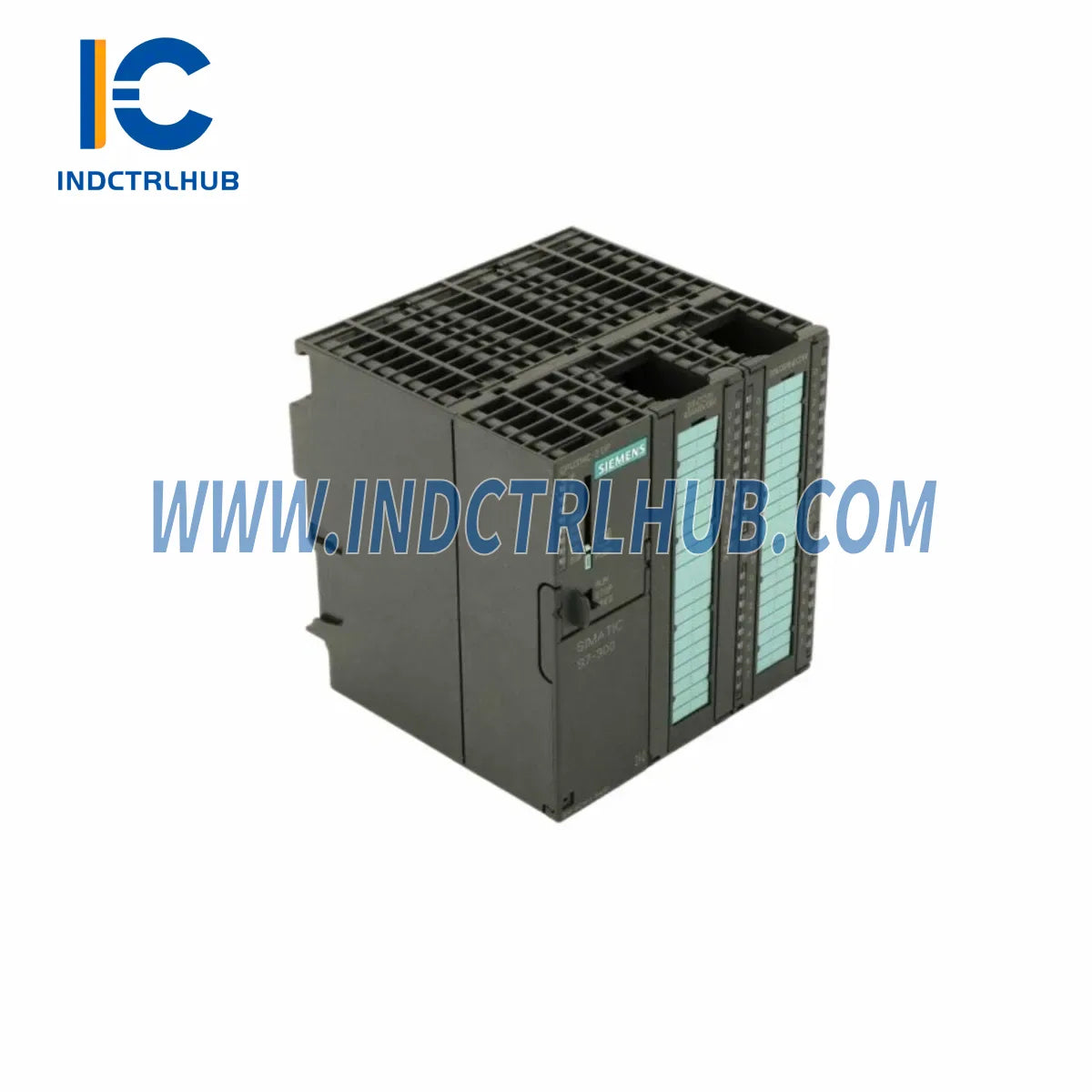

Siemens 6ES7314-6CH04-0AB0 CPU314C-2 DP: Industriële Graad Stelselstabiliteit Onderdeel
Die Siemens 6ES7314-6CH04-0AB0 is ’n hoëprestasie kompakte CPU uit die SIMATIC S7-300-reeks, ontwerp vir veeleisende industriële outomatiseringsomgewings. As ’n direkte oorspronklike onderdele-eenheid verseker dit naatlose voortsetting van u produksielyn sonder duur herprogrammering of stelselherkonfigurasie. Ontwerp vir prosesindustrieë, vervaardigingselle en verspreide beheerstelsels, integreer die CPU314C-2 DP aan boord I/O met ’n ingeboude PROFIBUS DP-meesterkoppelvlak — wat dit die ruggraat van betroubare, skaalbare outomatiseringsisteme maak.
Of u nou ’n geskeduleerde onderhoudsvenster bestuur of op ’n onvoorsiene fout reageer, om ’n geverifieerde oorspronklike 6ES7314-6CH04-0AB0 byderhand te hê, is die doeltreffendste strategie om die Gemiddelde Hersteltyd (MTTR) te minimaliseer en u bedryfstyd te beskerm. Hierdie eenheid is ten volle versoenbaar met bestaande S7-300-rakke, kragvoorsienings en seinmodules, wat ’n direkte vervanging moontlik maak sonder enige hardeware-herontwerp.
Kritieke Tegniese Spesifikasies
| Parameter | Spesifikasie |
|---|---|
| Onderdelnommer | 6ES7314-6CH04-0AB0 |
| Reeks | SIMATIC S7-300 |
| CPU-tipe | CPU314C-2 DP |
| Werkgeheue | 192 KB (uitbreibaar via MMC) |
| Aan boord Digitale I/O | 24 DI / 16 DO |
| Aan boord Analoog I/O | 4 AI / 2 AO |
| Kommunikasie-koppelvlak | MPI + PROFIBUS DP Meester (12 Mbit/s) |
| Telling / Posisionering | 4 × 60 kHz tellers |
| Voedingsspanning | 24 VDC |
| Bedryfstemperatuur | 0°C tot +60°C |
| Beskeringsklas | IP20 |
| Afmetings (B×H×D) | 80 × 125 × 130 mm |
| Gewig | Ongeveer 620 g |
| Waarborg | 12 Maande |
Voorkomende Onderhoudstrategie
Die vervanging van die 6ES7314-6CH04-0AB0 CPU is selde ’n geïsoleerde gebeurtenis — dit is ’n geleentheid om die gesondheid van u hele S7-300 beheerkas te kontroleer. Tydens die vervangingsprosedure beveel ons sterk ’n sistematiese inspeksie van alle gekoppelkomponente aan om kaskade-foute binne 6–12 maande na die CPU-wissel te voorkom.
Netwerk- & Kommunikasielaag: Nadat u die CPU herstel het, verifieer die integriteit van u PROFIBUS DP-netwerk. Die Siemens 6GK7242-5DX30-0XE0 CM 1243-5 PROFIBUS DP Slave Module is ’n gereelde maatkomponent — ondersoek die bustermineringsweerstande en konnektorpenne vir oksidasie of meganiese slytasie. Indien u aanleg Ethernet-gebaseerde toesigbeheer gebruik, ondersoek ook die Siemens 6GK5008-0BA10-1AB2 Industriële Ethernet-skakelaar vir poortfoute en firmware-aktualiteit.
Kragsuplementintegriteit: CPU-foute word dikwels voorafgegaan deur agteruitgang in die kragsuplement. Ons beveel aan om die rakkragsuplement gelyktydig met die CPU op die bank te toets of te vervang. Die Siemens 6ES7505-0RA00-0AB0 PS 60W Kragsuplementmodule en die Siemens 6DS1003-8BA Kragsuplementmodule is beproefde vervangings vir verouderde kraginfrastruktuur in Siemens-beheerstelsels.
I/O & Verspreide Perifere Toestelle: Met die CPU aflyn, gebruik die geleentheid om veldvlak I/O-modules na te gaan. Die Siemens 6ES7650-8DK80-1AA0 ET 200PA Digitale Invoermodule word algemeen saam met S7-300 CPU's in verspreide I/O-argitekture gebruik — kyk vir deurgebrandde sekeringe, los terminaalverbindings en LED-foutaanwysers. Vir busredundansietoepassings, ondersoek die Siemens 6ES7654-7HY00-0XA0 Bus Eenheid Y-Koppelaar Module om te verseker dat oorskakelpaaie intak bly.
Geheue & Program Rugsteun: Maak altyd 'n rugsteun van die gebruikersprogram na 'n Micro Memory Card (MMC) voordat die CPU afgeskakel word. Die Siemens C79040-A7320-C428-01-86 Geheue Module bied 'n betroubare bergingsmedium vir programbewaring oor kragskakels en hardewarewisselings.
Metings & Beskerming: Vir aanlegte met energiebewakingvereistes, verifieer dat die Siemens 7KG6000-8AB/LL Digitale Transduser gekalibreer is en korrek kommunikeer. In hoëspanningomgewings, bevestig dat die Siemens 7UT6125-4EB20-1AA0/BB Differensiële Beskermingsrelê operasioneel is om oorspanningbeskadiging aan die nuut geïnstalleerde CPU te voorkom.
Strategiese Vervangingsoplossings
Die 6ES7314-6CH04-0AB0 (firmwareweergawe V3.3) vervang vroeëre CPU314C-2 DP variante, insluitend die 6ES7314-6CF02-0AB0 en 6ES7314-6CG03-0AB0. Sleutelverbeterings in hierdie hersiening sluit in uitgebreide werkgeheue (192 KB teenoor 96 KB in vroeëre weergawes), verbeterde diagnostiese bufferkapasiteit, en verbeterde PROFIBUS DP siklustydprestasie. Vir fasiliteite wat steeds ouer CPU314-eenhede sonder ingeboude DP gebruik, bied hierdie model 'n direkte opgraderingspad met volle agterwaartse versoenbaarheid vir bestaande S7-300 hardeware-rakke en seinmodules.
Vir toepassings wat hoër verwerkingskrag of ekstra kommunikasieporte benodig, verteenwoordig die Siemens 6ES7215-1HG40-0XB0 CPU 1215C DC/DC/Relay Module (S7-1200-reeks) 'n moderne migrasiepad met PROFINET-integrasie en uitgebreide aan boord I/O, geskik vir nuwe installasies of groot stelselopgraderings.
Ondersteunings-Vrae
V: Word die 6ES7314-6CH04-0AB0 nog deur Siemens vervaardig?
A: Hierdie model het einde-van-lewe (EOL) status bereik in Siemens se standaard produkportefeulje. Oorspronklike nuwe-ou-voorraad (NOS) en fabriek-herfabriseerde eenhede bly egter beskikbaar via gemagtigde industriële onderdeleverspreiders. Alle eenhede wat deur Industrial Control Hub verskaf word, word getoets en geverifieer voor versending.
V: Watter waarborg is ingesluit by hierdie onderdele?
A: Elke 6ES7314-6CH04-0AB0-eenheid word met 'n 12-maande waarborg verskaf wat vervaardigingsfoute en funksionele foute onder normale bedryfsomstandighede dek. Waarborgeise word binne 5 werksdae verwerk met vooraf vervangingsopsies beskikbaar vir kritieke produksie-omgewings.
V: Kan ek my bestaande MMC-programkaart met die vervangings-CPU gebruik?
A: Ja. Die CPU314C-2 DP gebruik 'n standaard Siemens Micro Memory Card (MMC) gleuf. Jou bestaande programkaart sal outomaties herken word by die eerste aanskakeling, mits die firmware-weergawe op die kaart versoenbaar is met die V3.3 hardeware-hersiening.
V: Wat is die tipiese leweringstyd vir hierdie onderdele?
A: Voorraad-eenhede word binne 1–3 werksdae versend. Vir dringende vereistes is versnelde versendingsopsies (DHL Express, FedEx Priority) beskikbaar by die betaalpunt. Kontak ons span vir beskikbaarheid van dieselfde dag versending.
V: Hoe verifieer ek die egtheid van die eenheid wat ek ontvang?
A: Alle eenhede sluit oorspronklike Siemens-etikettering in, holografiese egtheidseëls waar van toepassing, en 'n fabrieks-toetsverslag. Industrial Control Hub verskaf volledige naspeurbaarheidsdokumentasie op versoek vir kwaliteitsoudits.
V: Wat gebeur met my onderdele nadat die 12-maande waarborg verstryk het?
A: Na waarborg, bly ons tegniese ondersteuningspan beskikbaar vir diagnostiese hulp en herstelverwysings. Ons hou ook 'n voorraad van algemene S7-300-onderdele om langtermyn lewensiklusbestuur van jou geïnstalleerde basis te ondersteun.
