Product Description
Algemene Inligting
|
Vervaardiger |
HIMA |
|---|---|
|
Model-/Onderdelnommer |

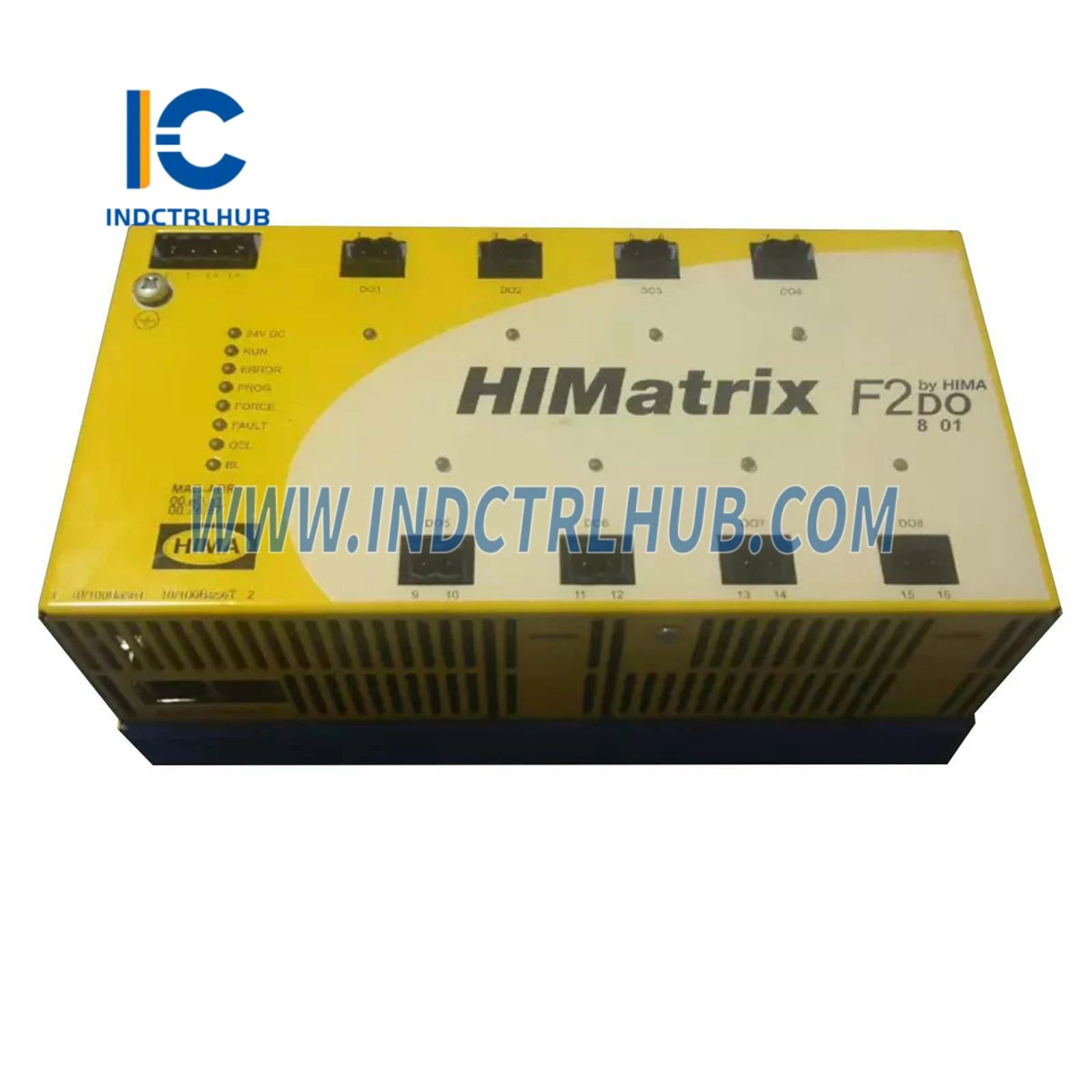

F2DO801 |
|
Beskrywing |
Veiligheidsverwante Beheerder |
Produkdata
Algemeen
|
Spesifikasie |
Besonderhede |
|---|---|
|
Reaksietyd |
≥ 20 ms |
|
Ethernet-koppelvlakke |
2 x RJ-45, 10BASE-T/100BASE-Tx met geïntegreerde skakelaar |
|
Bedryfsvoltage |
24 VDC, -15…+20 %, rPP ≤ 15 %, vanaf 'n kragvoorsienings-eenheid met veilige isolasie (IEC 61131-2) |
|
Stroominvoer |
Max. 0.6 A |
|
Sikring (eksterne) |
10 A tydvertraging (T) |
|
Elektriese isolasie van die kanale |
Ja |
|
Rugsteunbattery |
Geen |
|
Bedryfstemperatuur |
0…+60 °C |
|
Bergingstemperatuur |
-40…+85 °C |
|
Soort beskerming |
IP20 |
|
Maks. afmetings (sonder prop) |
|
|
Breedte |
207 mm (met behuizingskroewe) |
|
Hoogte |
114 mm (met bevestigingsbout) |
|
Diepte |
86 mm (met aardskroef) |
|
Gewig |
1.3 kg |
Relaisuitsette
Relaissoorte per kanaal
• 2 veiligheidsrelais met geforseerd geleide kontakte
• 1 standaard relais
Relais Uitset Spesifikasies
|
Spesifikasie |
Besonderhede |
|---|---|
|
Aantal kanale |
8 potensiaalvrye normaal oop kontakte |
|
Skakelspanning |
≥ 5 V, ≤ 250 VAC / 250 VDC |
|
Skakelstroom |
≥ 10 mA, ≤ 3 A (intern gefuseer met 3.15 A) |
|
Sikring breekvermoë |
100 A |
|
Kontakmateriaal |
Silwerlegering (AgNi) |
|
Skakeltyd |
Ongeveer 30 ms |
|
Hersteltyd |
Ongeveer 10 ms |
|
Terugspringtyd |
Ongeveer 15 ms |
|
Kontaklewe (meganies) |
≥ 10 x 10⁶ skakeling operasies |
|
Relaisuitset Skakelvermoë (Algemene Veiligheidstoepassings) |
|
|
≤ 30 VDC |
Maks. 90 W (3.15 A) |
|
≤ 70 VDC |
Maks. 22 W (0.315 A) |
|
≤ 127 VDC |
Maks. 25 W (0.25 A) |
|
Skakelvermoë DC (Induksievry) |
|
|
≤ 250 VDC |
Maks. 40 W (0.16 A) |
|
Skakelvermoë AC (Induksievry) |
|
|
≤ 250 VAC |
Maks. 750 VA |
|
Omskakelvermoë AC (cos φ > 0.5) |
|
|
≤ 250 VAC |
Max. 250 VA |
|
Omskakelvermoë DC (UL 508) |
|
|
24 VDC by 1 A |
Weerstand |
|
Omskakelvermoë AC (UL 508) |
|
|
250 VAC by 6 A |
