Product Description
Produk Oorsig

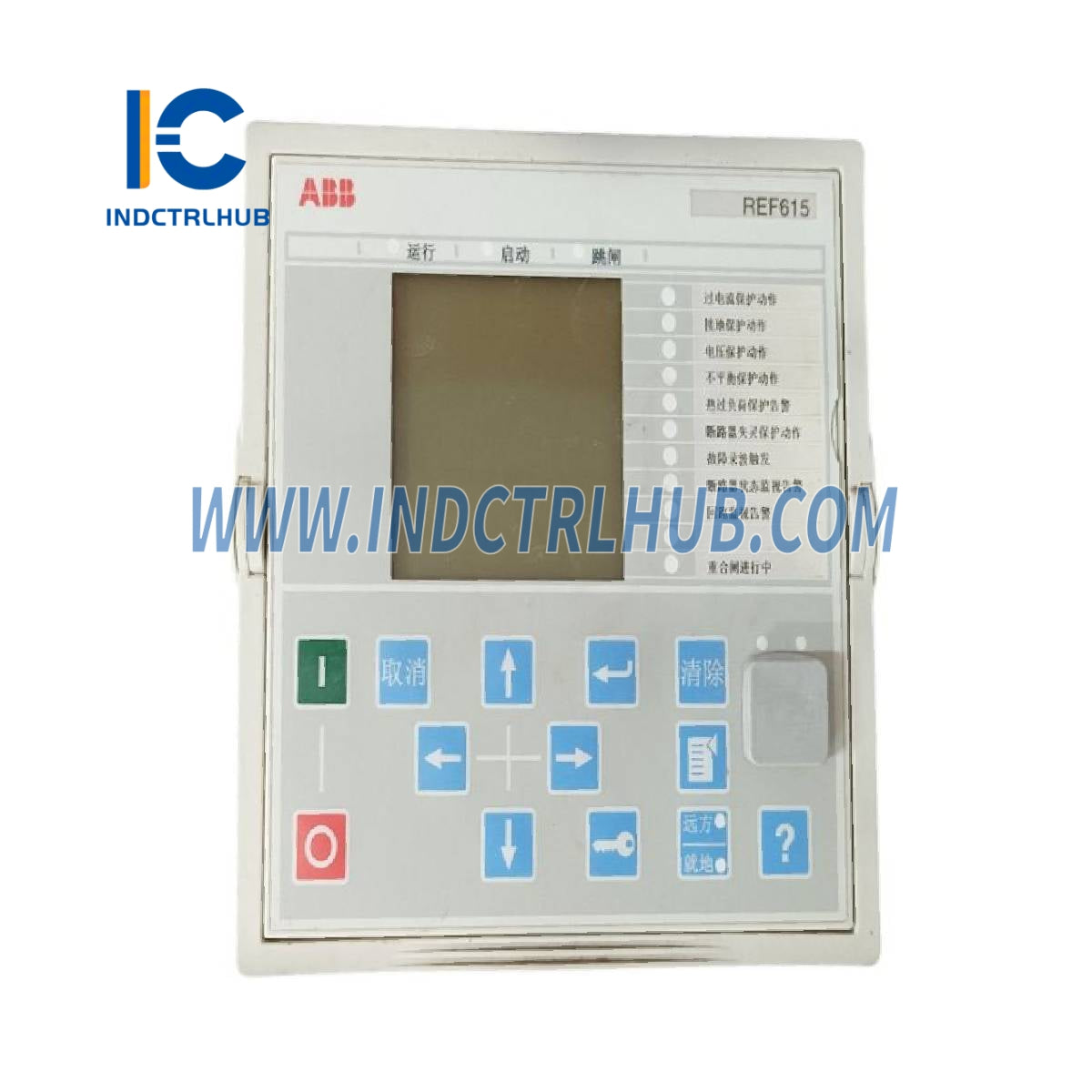

Die ABB REF615C/D HCFCACABANB2BAN1XD is 'n Voedingsbeskerming- en Beheersrelê van die Relion® 615-reeks, ontwerp vir die beskerming, beheer, meting en toesig van nuts- en industriële kragverspreidingstelsels. Vervaardig deur ABB, is hierdie Intelligente Elektroniese Toestel (IED) aangepas vir luglyne en kabelvoedings in radiale, geslote of geknoopte netwerke, insluitend dié met verspreide kragopwekking. Dit bied 'n omvattende stel beskermingsfunksies, soos oorstroom-, aardfout- en spanningsbeskerming, tesame met gevorderde beheer- en moniteringsvermoëns. Die spesifieke onderdeelnommer-agtervoegsel (HCFCACABANB2BAN1XD) dui 'n aangepaste konfigurasie aan, wat hardeware-, sagteware- en funksie-opsies in detail beskryf.
Tegniese Spesifikasies
Die REF615C/D HCFCACABANB2BAN1XD het die volgende spesifikasies gebaseer op standaardkenmerke vir die REF615-reeks:
| Item | Spesifikasie |
|---|---|
| Model-/Onderdelennommer | REF615C/D HCFCACABANB2BAN1XD |
| Vervaardiger | ABB |
| Beskrywing | Voedingsbeskerming en Beheersrelê |
| Reeks | Relion® 615 |
| Ingangsspanning (kragtoevoer) | 48-250 V DC of 100-240 V AC, 50/60 Hz |
| Stroominsette | 4 (3 fase + 1 residu, 1/5 A konfigureerbaar) |
| Spanning Insette | 3 (fase spanninge, konfigureerbaar) |
| Digitale Insette | 10 (gebaseer op "C" hardeware-variant) |
| Digitale Uitsette | 8 (gebaseer op "C" hardeware-variant) |
| Bedryfstemperatuur | -25°C tot +55°C (-13°F tot +131°F) |
| Gewig | Ongeveer 4.1 kg (9 lbs, volledige eenheid) |
Bykomende Besonderhede
Die REF615C/D HCFCACABANB2BAN1XD sluit die volgende bykomende inligting in gebaseer op sy standaard gebruik en konfigurasie-ontleding:
| Kategorie | Besonderhede |
|---|---|
| Funksie | Voedingsbeskerming, beheer, meting en toesig |
| Montering | Paneel-gemonteer (vlak of semi-vlak) |
| Verbinding | IEC 61850, Modbus, DNP3, opsionele Ethernet |
| Kenmerke | Oorstroombeskerming, aardfoutbeskerming, outomatiese herinskakeling, grafiese HMI |
| Sertifiserings | IEC 60255, CE, UL (afhangende van konfigurasie) |
