Product Description
Produkbesonderhede
| Vervaardiger | Bently Nevada |
|---|---|
| Reeks | 3500/45 |
| Model-/Onderdelennommer | 176449-04 |
| Modeltipe | Posisie Monitor |
Beskrywing
Die 3500/45 Posisiemonitor is 'n vierkanaalmodule ontwerp om insette van te aanvaar:
- Nabyskheidstransducers
- Rotêre Posisie Transducers (RPTs)
- DC Lineêre Veranderlike Differensiaaltransformers (DC LVDTs)
- AC Lineêre Veranderlike Differensiaaltransformers (AC LVDTs)
- Rotêre Potensiometers
Die monitor kondisioneer die insetseine en vergelyk dit met gebruikersprogrammeerbare alarmstelpunte om optimale masjinerieprestasie en veiligheid te verseker.
Uitsette

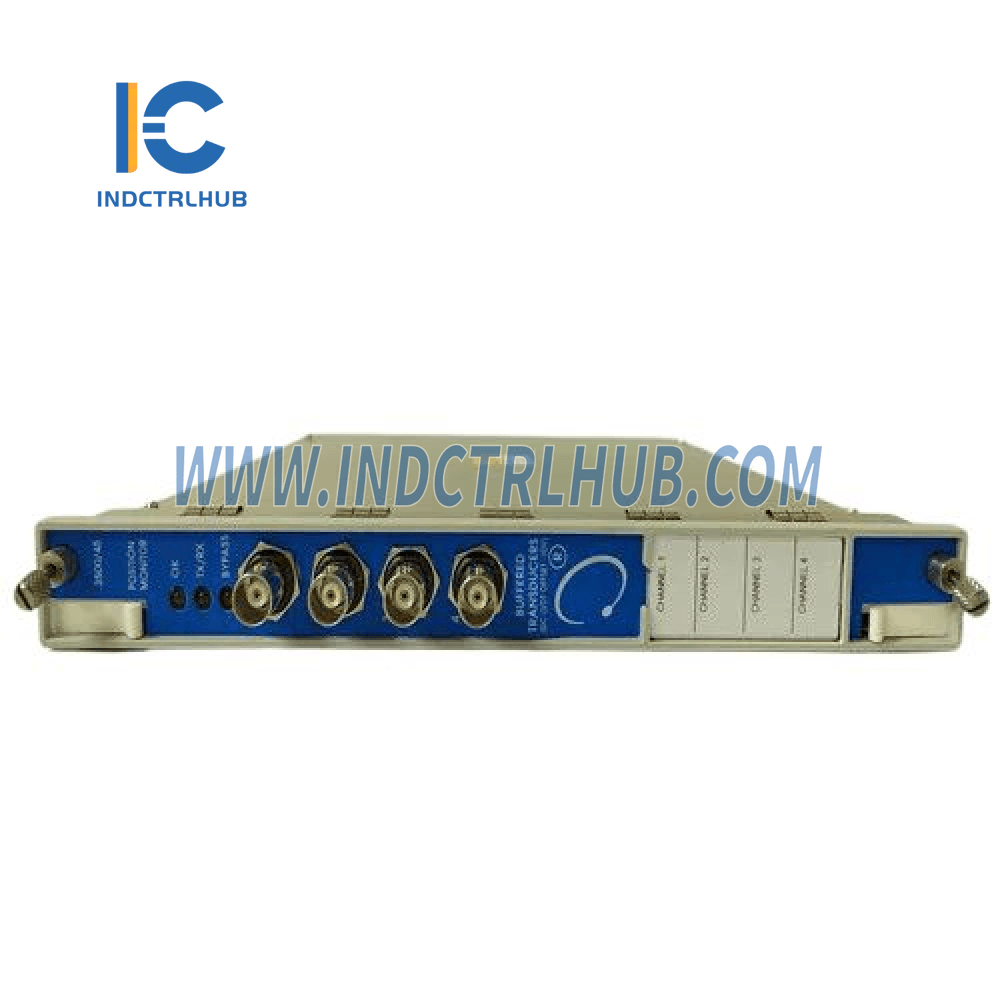

Voorpaneel LED's
- OK LED: Verlig wanneer die monitor korrek funksioneer.
- TX/RX LED: Flikker tydens kommunikasie met ander modules in die 3500-rak.
- Bypass LED: Dui aan dat die monitor in omseilmodus is.
Firmware- en sagtewarevereistes
Om die 3500/45 Posisiemonitor in 'n bestaande 3500-stelsel te integreer, word die volgende firmware- en sagtewareweergawes vereis:
- 3500/20 RIM Firmware: Rev. G of later
- 3500 Konfigurasie Sagteware: Weergawe 2.41 of later
- 3500 Data Verkryging: Weergawe 2.20 of later
- 3500 Operateur Vertoon: Weergawe 1.20 of later
- 3500/93 Vertoon Koppelvlak Module (135799-01): Firmware Weergawe G of later
- Vir Klep Posisie (gebruik RPT): Konfigurasie Sagteware Weergawe 3.00 of hoër
Fisiese Spesifikasies
| Komponent | Afmetings (H x B x D) | Gewig |
|---|---|---|
| Hoof Monitor Module | 241.3 mm x 24.4 mm x 241.8 mm | 0.91 kg (2.0 lb) |
| I/O-module | 241.3 mm x 24.4 mm x 99.1 mm | 0.20 kg (0.44 lb) |
Bestelinligting
| Posisie Monitor Onderdeelnommer | 3500/45-AA-BB |
|---|---|
| A: I/O Module Tipe | |
| 01 | Posisie I/O Module met Interne Terminering (Proximitor, RPT, DC LVDT) |
| 02 | Posisie I/O Module met Eksterne Terminering (Proximitor, RPT, DC LVDT) |
| 05 | AC LVDT Posisie I/O Module met Interne Terminering |
| 06 | AC LVDT Posisie I/O Module met Eksterne Terminering |
| B: Agentskap Goedkeuring | |
| 00 | Geen |
| 01 | cNRTLus (Klas 1, Afdeling 2) |
| 02 | ATEX / IECEx / CSA (Klas 1, Sone 2) |
