Product Description
Produkbesonderhede
| Vervaardiger |
Bently Nevada |
| Reeks |
3500/20 |
| Model-/Onderdelennommer |
3500/20-01-02-00 |
| Modeltipe |

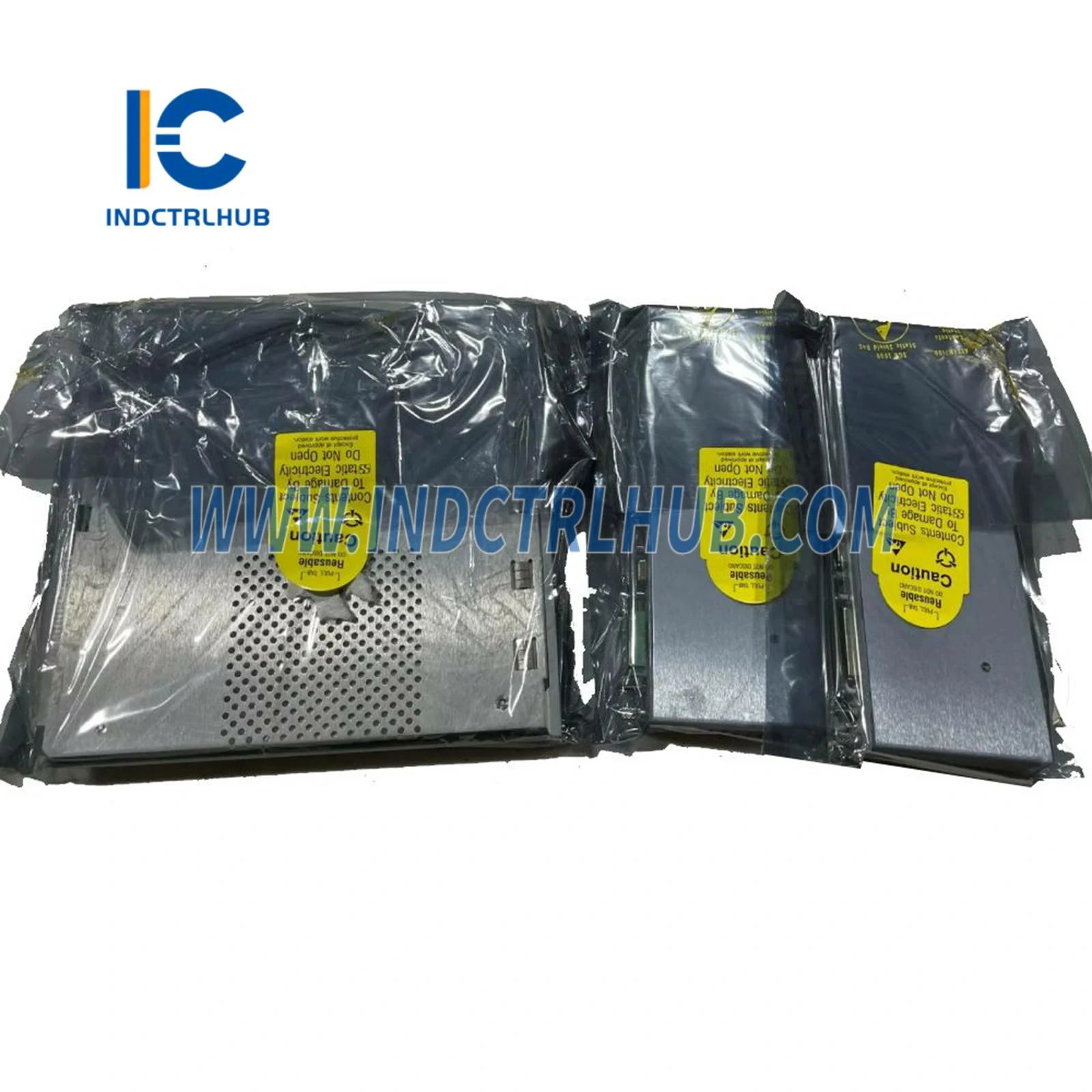

Rak Koppelvlak Module (RIM) |
Beskrywing
Die Rak Koppelvlak Module (RIM) dien as die primêre koppelvlak vir die 3500-rak. Dit ondersteun 'n eie protokol vir rakkonfigurasie en masjinerie data herwinning. Die RIM moet in gleuf 1 geïnstalleer word, langs die kragvoorsienings.
Spesifikasies
Insette
| Parameter |
Spesifikasie |
| Kragverbruik |
4.75 watt, tipies |
| Data Voorpaneel |
RS232 seriële kommunikasie |
| Data Tempo |
38.4 k baud |
| I/O Module Standaarde |
RS232/RS422 seriële kommunikasie |
|
Interne modem kommunikasie |
| Modem Data Tempo |
14.4 k baud |
Uitsette
| Komponent |
Funksie |
| Voorpaneel LED's |
|
| OK-LED |
Wys behoorlike werking aan |
| TX/RX-LED |
Vertoon kommunikasie status |
| TM LED |
Wys of die rak in Trip Multiply-modus is |
| KONFIG OK LED |
Dui geldige konfigurasie aan |
| I/O-module OK-relay |
Seine rakstatus (Normaalweg Geaktiveer) |
| Relais Gradering |
5A @ 24 Vdc/120 Vac, 120W/600 VA |
| Normaal Geslote Kontakte |
Sluit boogonderdrukkers in |
Omgewingsgrense
| Toestand |
Reeks |
| Bedryfstemperatuur |
-30°C tot +65°C (-22°F tot +150°F) |
| Bergingstemperatuur |
-40°C tot +85°C (-40°F tot +185°F) |
Fisiese Spesifikasies
| Komponent |
Afmetings (Hoogte x Breedte x Diepte) |
Gewig |
| RS232/RS422 I/O |
241.3 mm x 24.4 mm x 99.1 mm |
0.45 kg (1.0 lb) |
Bestelinligting
| Onderdeelnommer Formaat |
3500/20-AA-BB-CC |
| A: Rakkoppelvlaktipe |
01: Standaard RIM (Standaard monitering) |
|
02: TMR RIM (Drievoudige Modulaire Redundansie) |
| B: I/O Module Tipe |
01: I/O Module met ingeboude modem |
|
02: I/O Module met RS232/RS422 koppelvlak |
| C: Agentskap Goedkeuring |
00: Geen |
|
01: CSA/NRTL/C |
