Product Description

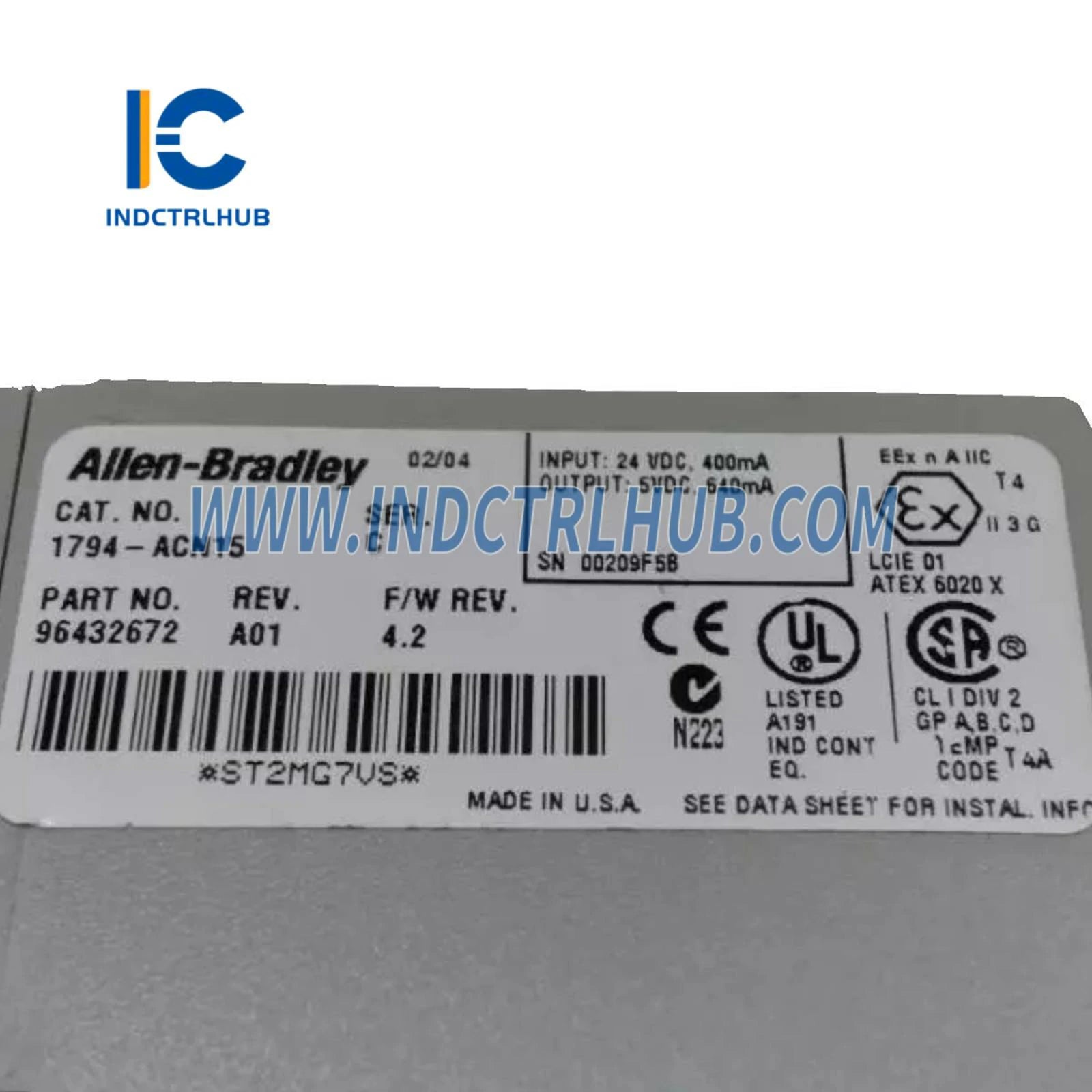

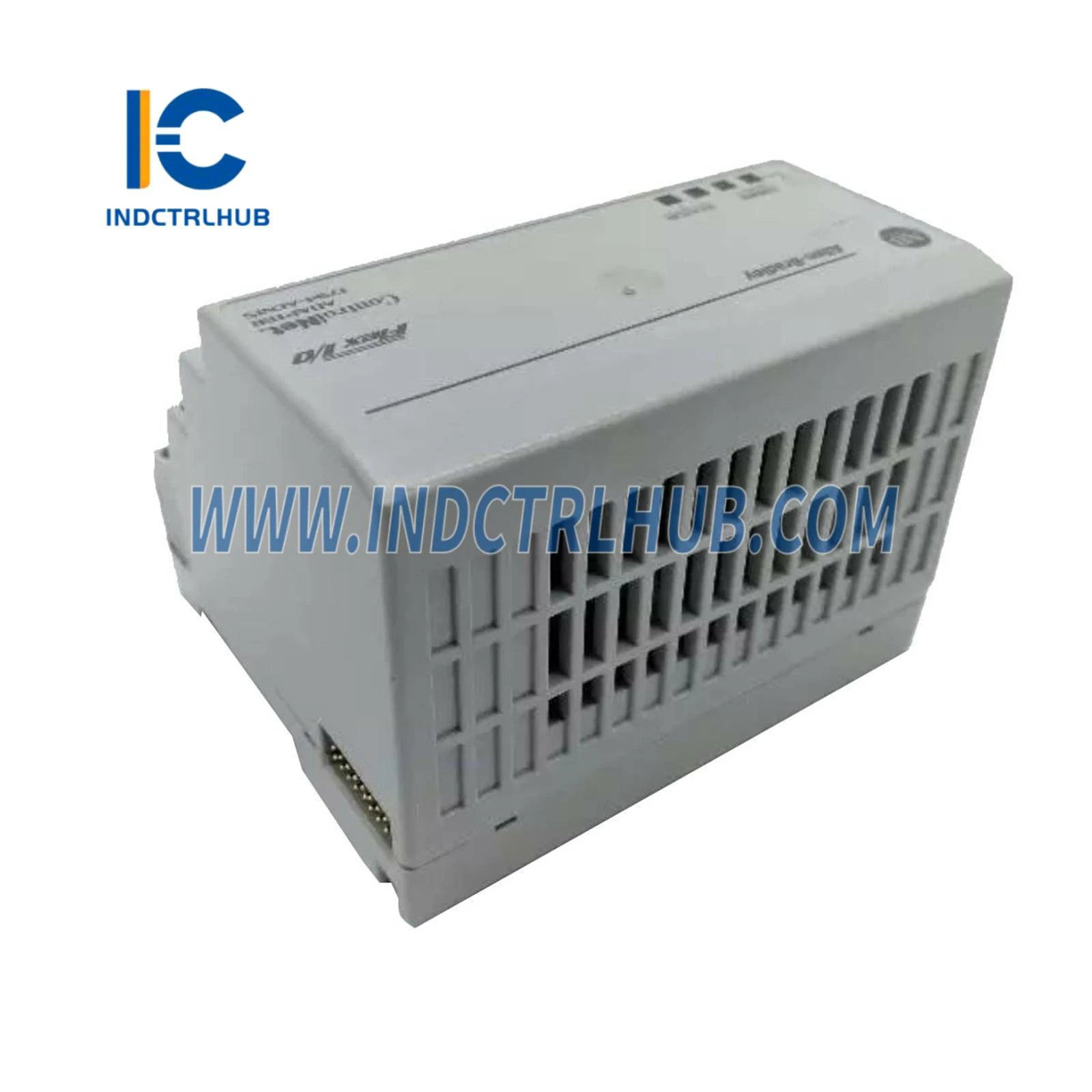

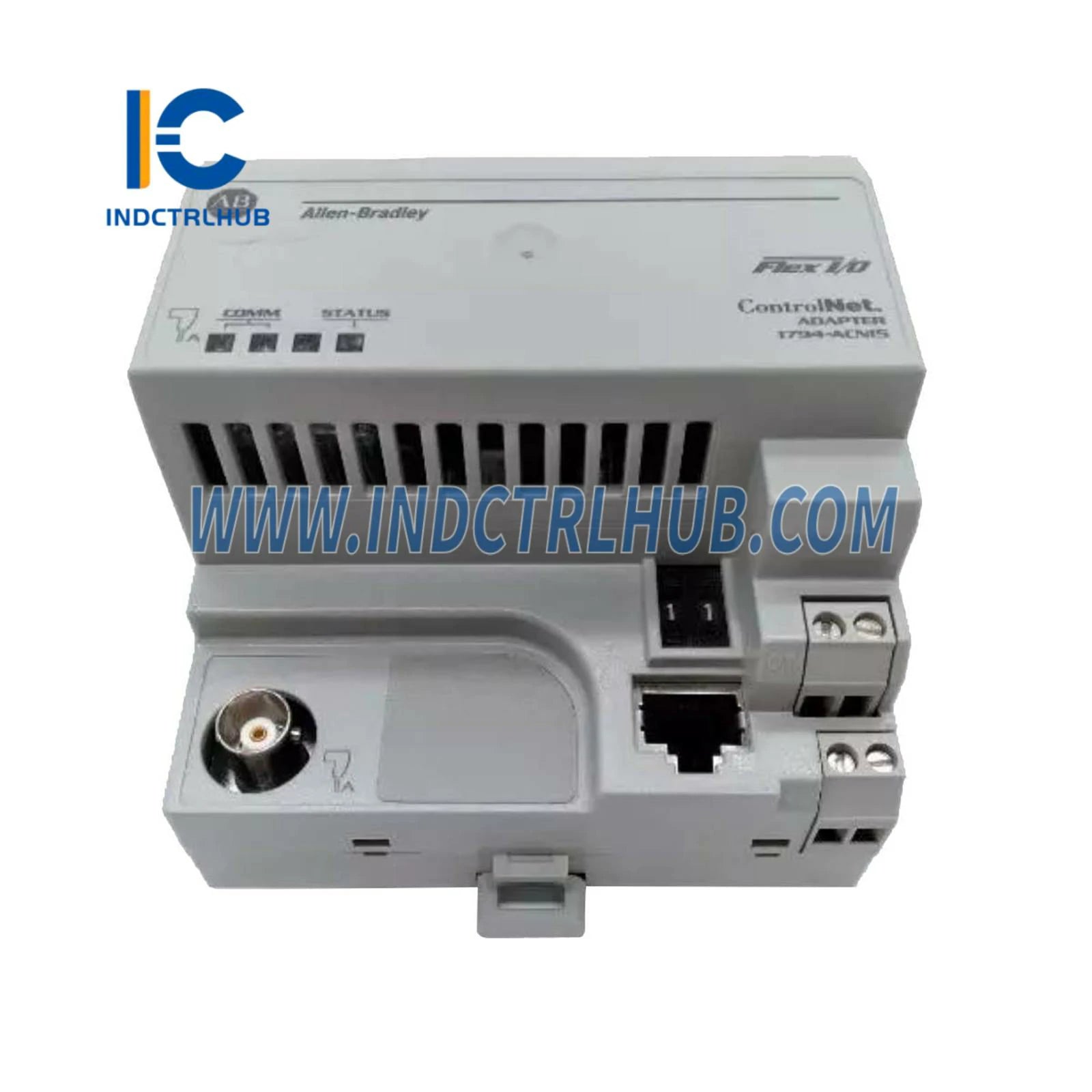

Allen-Bradley 1794-ACN15 FLEX I/O ControlNet Adapter
Produk Oorsig
Die Allen-Bradley 1794-ACN15 is 'n FLEX I/O ControlNet Adapter ontwerp vir gebruik in verspreide I/O-stelsels. Dit maak kommunikasie tussen FLEX I/O modules en 'n ControlNet-netwerk moontlik, en bied 'n hoëspoed, regstreekse verbinding. Hierdie module ondersteun 8 FLEX I/O modules en werk teen 'n 5 Mbps kommunikasiesnelheid, wat dit 'n doeltreffende keuse maak vir industriële outomatiserings-toepassings.
Tegniese Spesifikasies
| Attribuut | 1794-ACN15 Besonderhede |
|---|---|
| Vervaardiger | Allen-Bradley |
| Modelnommer | 1794-ACN15 |
| Beskrywing | FLEX I/O ControlNet Adapter |
| I/O-kapasiteit | 8 Module |
| Voorsieningsspanning (Invoer) | 19.2…31.2V DC, 400 mA |
| Voorsieningsspanning (Uitset) | 5V DC, 640 mA |
| Inloopstroom | 14 A vir 2 ms |
| Kommunikasiesnelheid | 5 Mbps |
| Statusaanwysers | I/O Status (Rooi/Groen) Comm A (Rooi/Groen) Comm B (Rooi/Groen) |
| Isolasiespanning | 50V (Deurlopend), Basiese Isolasietipe Tipe Getoets by 860V AC vir 60 s (Kragsisteem, Krag-ControlNet, ControlNet-Sisteem) |
| Kragverspilling (Maks) | 3.4 W @ 19.2V DC |
| Terminalskroefdraaimoment | 0.8 N•m (7 lb•in) |
| Draadgrootte (Kragverbindings) |
Enkel Draad: 0.33…2.5 mm² (22…12 AWG) soliede of gestrande koperdraad Dubbele Draad: 0.33…1.3 mm² (22…16 AWG) soliede of gestrande koperdraad |
| Draadkategorie | Kategorie 3 (Kragpoorte) Kategorie 2 (Kommunikasie-poorte) |
| Afmetings (H x B x D) | 87.4 x 94 x 92 mm (3.44 x 3.7 x 3.6 in.) |
| Gewig (Ongeveer) | 220 g (7.76 oz) |
| Omhulsel Tipe Gradering | Geen (Oop-styl) |
| ControlNet Kabel | Belden RG-6/U |
| Noord-Amerikaanse Temperatuurkode | T4A |
| UKEX/ATEX Temperatuurkode | T4 |
| IECEx Temperatuurkode | T4 |
Omgewingspesifikasies
| Attribuut | 1794-ACN15 & 1794-ACNR15 | 1794-ACNR15XT |
|---|---|---|
| Bedryfstemperatuur | -25…+55°C (-13…+131°F) | -25…+70°C (-13…+158°F) |
| Nie-bedryfstemperatuur | -40…+85°C (-40…+185°F) | Dieselfde |
| Maksimum Omringende Lugtemperatuur | 55°C (131°F) | 70°C (158°F) |
| Relatiewe Vogtigheid | 5…95% (Nie-kondenseer) | Dieselfde |
| Vibrasie | 5 g @ 10…500 Hz | Dieselfde |
| Skok (Bedrywig) | 30 g | Dieselfde |
| Skok (Nie-Bedrywig) | 50 g | Dieselfde |
EMV & Elektriese Immuniteit
| Toets | Standaard | Vlak |
|---|---|---|
| Uitsendings | IEC 61000-6-4 | Industriële Omgewing |
| ESD Immuniteit | IEC 61000-4-2 | 6 kV Kontak, 8 kV Lug |
| Gestraalde RF Immuniteit | IEC 61000-4-3 | 10V/m (80…6000 MHz, 1 kHz sinusgolf, 80% AM) |
| EFT/B Immuniteit | IEC 61000-4-4 | ±4 kV (Krag Poorte), ±2 kV (Kommunikasie Poorte) |
| Oorgangs Skok Immuniteit | IEC 61000-4-5 | ±2 kV Lyn-Aarde (CM) op Kommunikasie Poorte |
| Geleide RF Immuniteit | IEC 61000-4-6 | 10V RMS (150 kHz…80 MHz, 1 kHz sinusgolf, 80% AM) |
