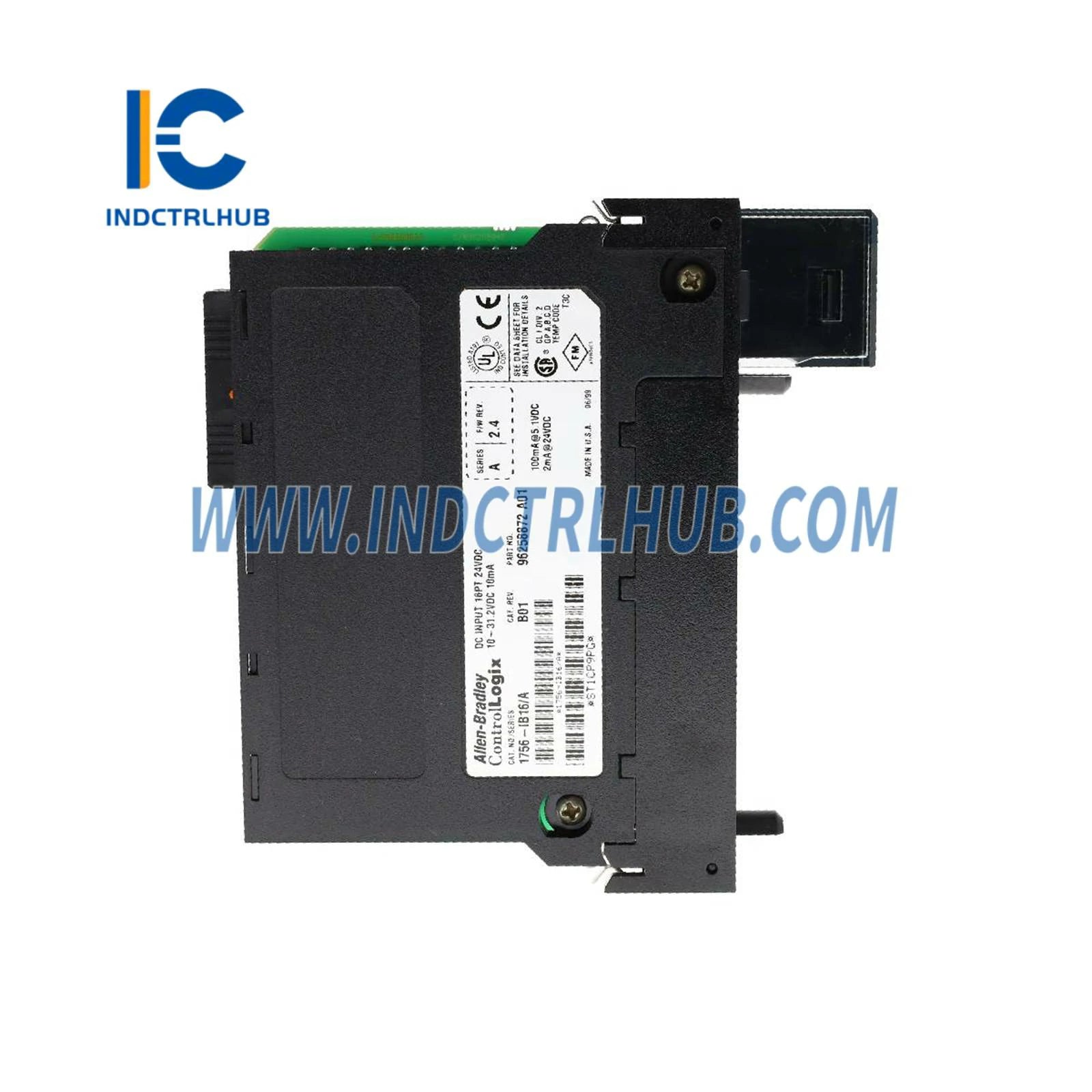

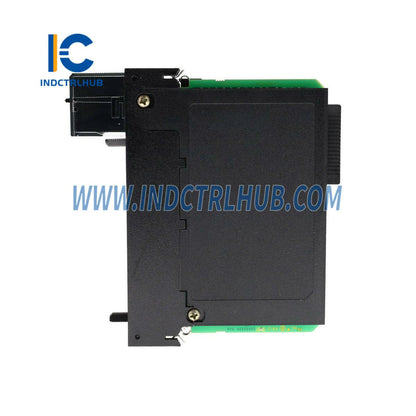

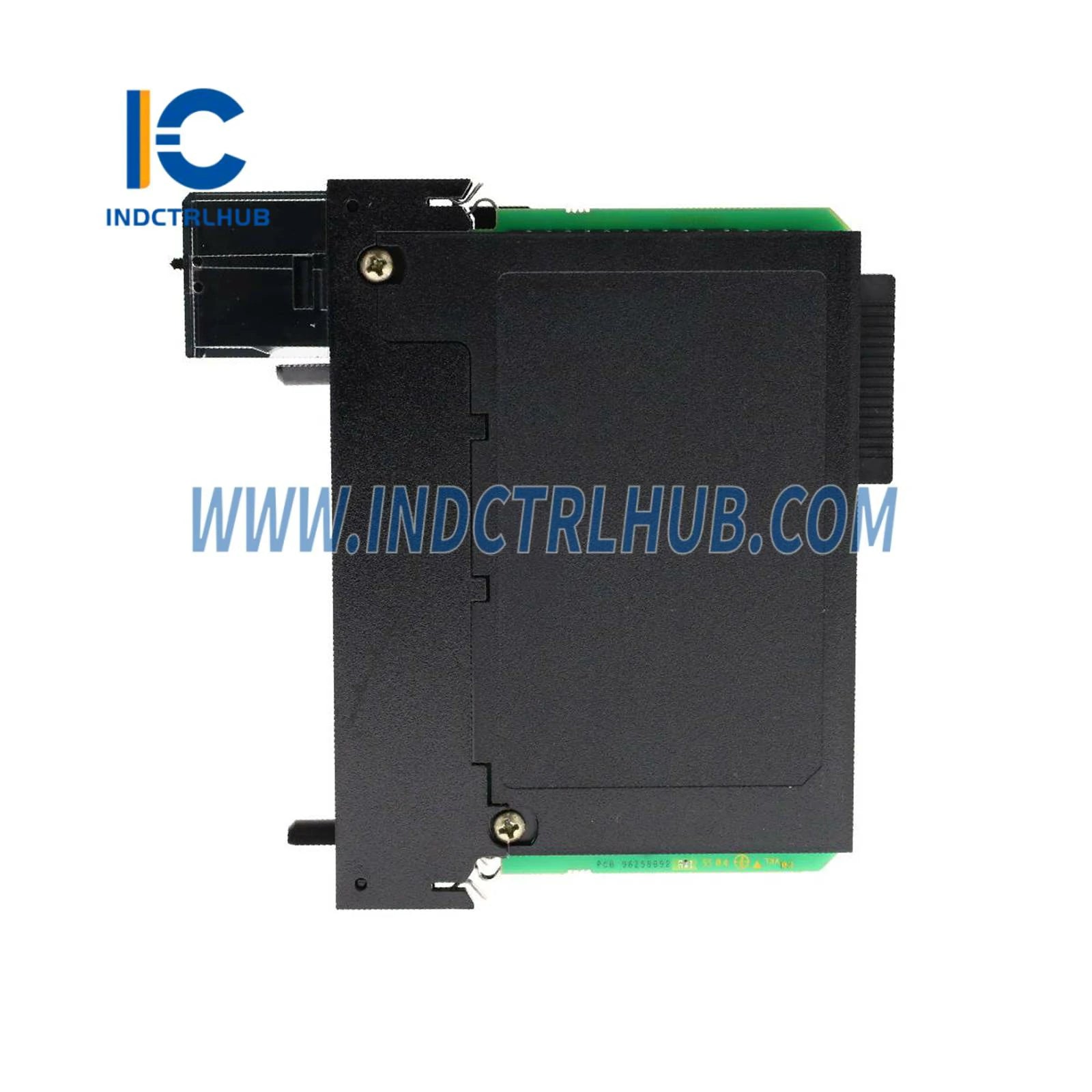

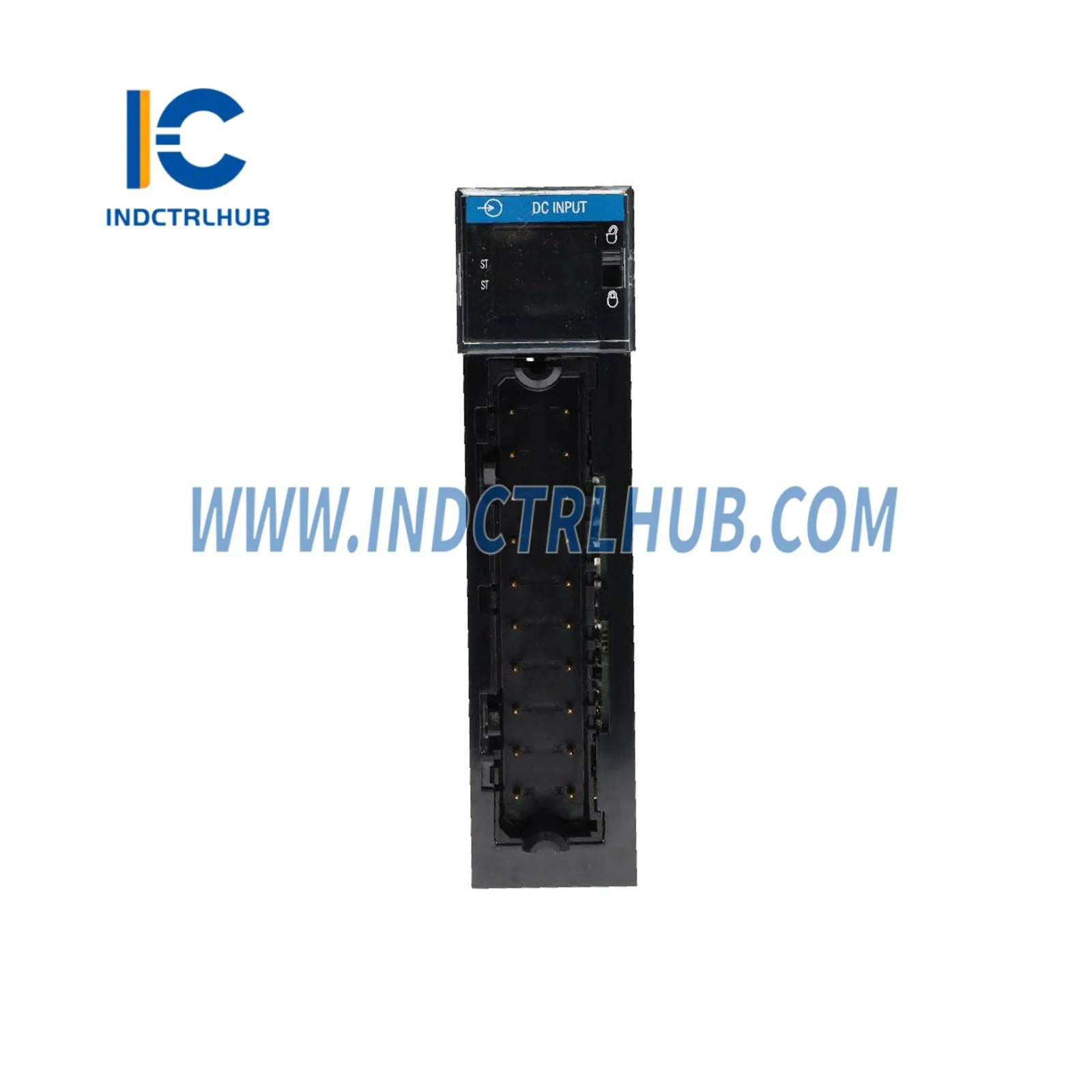

ALLEN BRADLEY 1756-IB16 ControlLogix 16 Pt 12/24V DC D/I Module

Insette

16 (8 punte/groep)

Spanningskategorie

12/24V Gelykstroom sink

Bedryfsspanningsreeks

10…31.2V Gelykstroom

Nominale Invoer Spanning

24V Gg

Invoer Vertraagtyd (Skroef na Agterpaneel)

Af na Aan: 290 µs nominaal/1 ms maks + filtertyd  Aan na Af: 700 µs nominaal/2 ms maks + filtertyd

Gebruiker-Kiesbare Filtertyd

0 ms, 1 ms, 2 ms, 9 ms, of 18 ms

Stroomverbruik @ 5.1V

100 mA

Stroomtrek @ 24V

2 mA

Totale Backplane Krag

0.56 W

Kragverspilling (Maks)

5.1 W @ 60 °C (140 °F)

Termiese dissipasie

17.39 BTU/uur

Af-stand Spanning (Maks)

5V

Af-stand Stroom (Maks)

1.5 mA

Aan-staat stroom

Mim: 2 mA @ 10V Gelykstroom  Maks: 10 mA @ 31.2V Gelykstroom

Inloopstroom (Max)

250 mA piek (verval tot < 37% in 22 ms, sonder aktivering)

Invoerimpedansie (Max)

3.12 kΩ @ 31.2V DC

Sikliese Opdateringstyd

200 µs…750 ms

Toestandverandering

Sagteware-konfigureerbaar

Tydstempel van Insette

±200 µs

Isolasiespanning

250V (deurlopend), versterkte isolasietipe, insette-tot-agterbord  250V (deurlopend), basiese isolasietipe, insetgroep-tot-groep  Geen isolasie tussen individuele insette nie

Module Sleuteling

Elektronies, sagteware-konfigureerbaar

Verwyderbare Terminalblokhuis

1756-TBNH, 1756-TBSH, 1756-TBNHXT, 1756-TBSHXT

RTB Sleuteling

Gebruiker-gedefinieerde meganiese

Sleufwydte

1

Draadkategorie

1

Draadgrootte

Enkel draad: 0.33…2.1 mm² (22…14 AWG) soliede of gestrande koper  Dubbele draad: 0.33…1.3 mm² (22…16 AWG) soliede of gestrande koper

Terminalblok-draaimoment-spesifikasies

1.36 N•m (12 lb•in)

Behuizing Tipe

Geen (oop-styl)

Temperatuurkode

T3

Omgekeerde polariteitsbeskerming

Ja
